09-22A - DRAPER, ANTRIEB UND SPANNROLLE 3 PLATTFORM
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    REF
    ANLEITUNG; Deck, Carrier;See Figure 09-21
  • 2
    3
    392739A1
    HYDRAULIKMOTOR; Draper Drive, Inc. 126-124, Replaces 338358A1
  • 3
    346200A1
    DICHTUNGSSATZ; Replaces 338359A1
  • 3
    3
    126-124
    FEDERKEIL #15, 1/4'' x 1'', HT;
  • 4
    1
    346033A1
    STÜTZE; Left-Hand; (SN Break) Up to CCC0011203
  • 4
    1
    388545A1
    STÜTZE; Left-Hand, Shown; (SN Break) From CCC0011204
  • 4
    2
    346034A1
    STÜTZE; Right-Hand; (SN Break) Up to CCC0011203
  • 4
    2
    388544A1
    STÜTZE; Right-Hand; (SN Break) From CCC0011204
  • 5
    1
    346031A1
    ARM; Left-Hand, Shown; (SN Break) Up to CCC0011203
  • 5
    2
    346032A1
    ARM; Right-Hand; (SN Break) Up to CCC0011203
  • 6
    3
    387306A1
    ROLL; Inc. 7, Replaces 346024A1; (SN Break) Up to CCC0011320
  • 6
    3
    395815A1
    ROLL; Replaces 387306A1; (SN Break) From CCC0011321
  • 7
    2

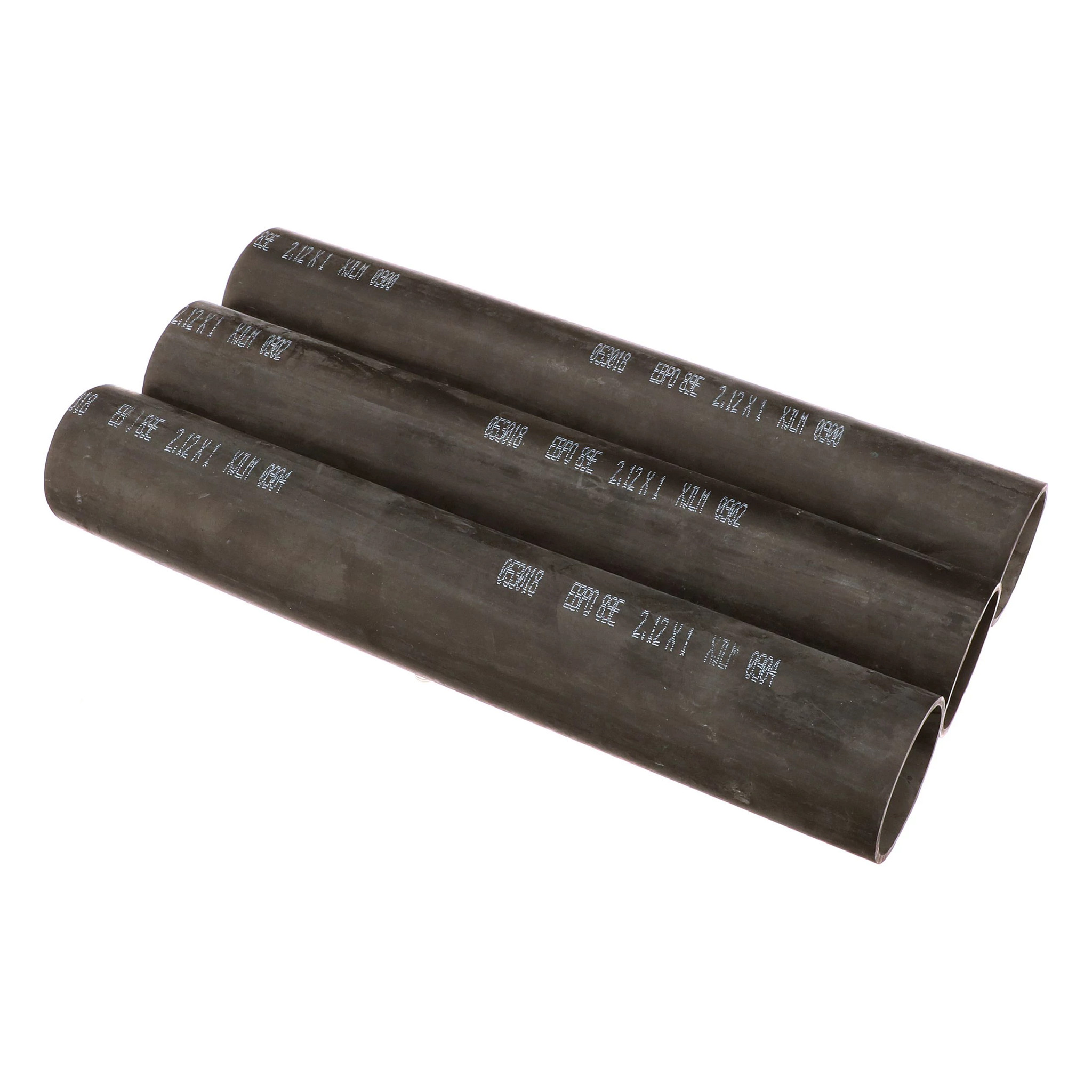

    823065C2
    SERVICE-SATZ; 3 Piece Lagging
  • 8
    3

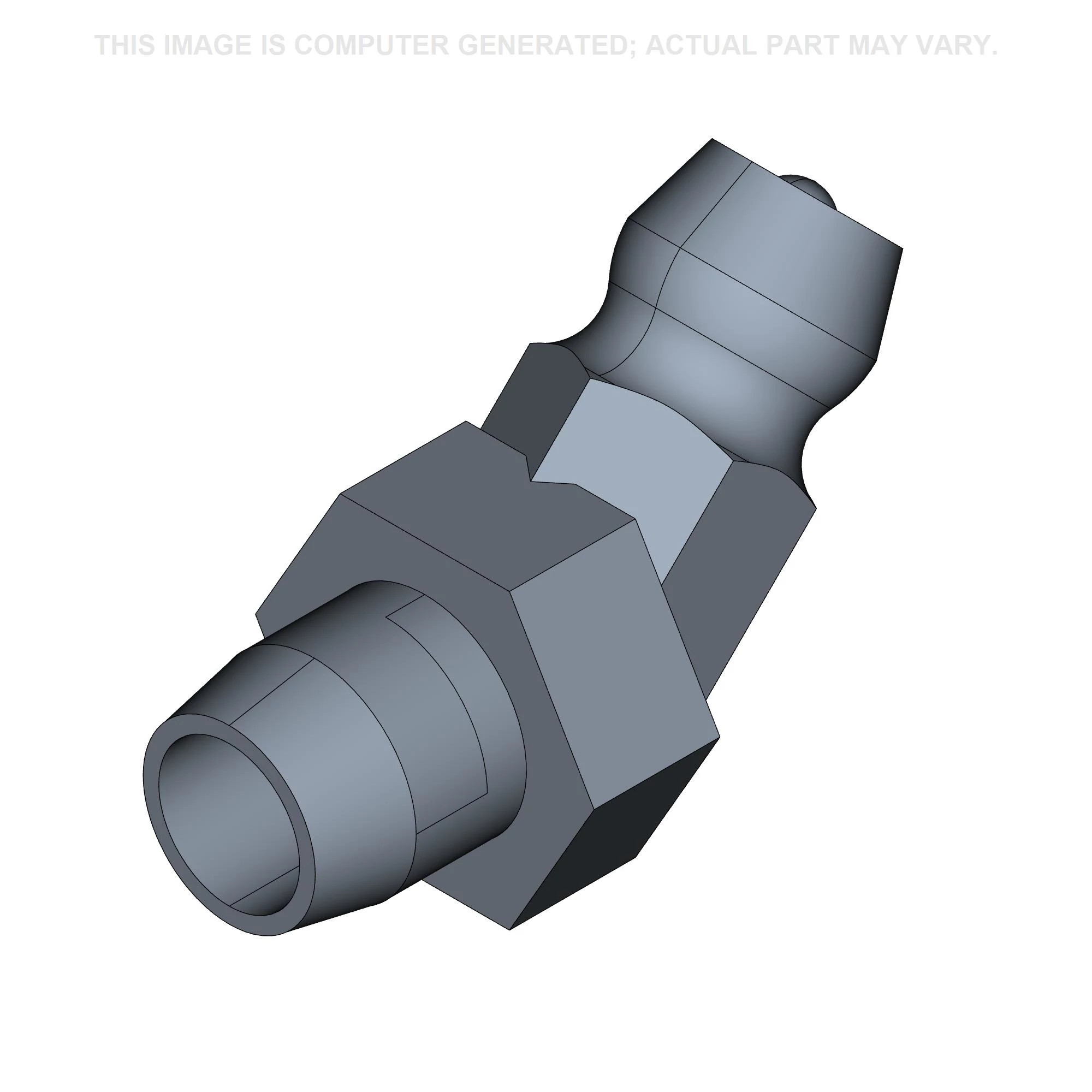

    219-37
    SCHMIERNIPPEL 45 Degree Elbow, 1/4'' - 28 NPTF;
  • 9
    9
    396012A1
    KUGELLAGER 25mm ID x 52mm OD x 15mm W;
  • 10
    15
    341036A1
    ÖLDICHTUNG;
  • 11
    3
    346029A1
    SCHEIBE; (SN Break) Up to CCC0011203
  • 12
    3
    346044A1
    ARM; Idler, Rear
  • 13
    3
    346028A1
    ARM; Idler, Front
  • 14
    3
    219-8
    SCHMIERNIPPEL FITTING LUBE;
  • 15
    3
    346009A1
    ROHR;
  • 16
    3
    346008A1
    WELLE;
  • 17
    6
    338344A1
    DISTANZSTÜCK;
  • 18
    3
    346030A1
    STANGE;
  • 19
    1
    346020A1
    STÜTZE; Upper Left Hand, Inc. Indicator; (SN Break) Up to CCC0011320
  • 19
    1
    401978A1
    STÜTZE; Upper Left Hand, Inc. Indicator; (SN Break) From CCC0011321
  • 19
    2
    369998A1
    STÜTZE; Upper Right Hand, Inc. Indicator; (SN Break) Up to CCC0011320
  • 19
    2
    401979A1
    STÜTZE; Upper Right Hand, Inc. Indicator; (SN Break) From CCC0011321
  • 20
    2
    346027A1
    STÜTZE; Lower
  • 21
    3
    346011A1
    BAR; Tightener
  • 23
    3
    346012A1
    BAR; Compression; (SN Break) Up to CCC0011320
  • 23
    3
    401976A1
    BAR; Compression; (SN Break) From CCC0011321
  • 26
    3
    96-21066
    UNTERLEGSCHEIBE 21/32'' x 1 5/16'' x .150'', HDN; 21/32 x 1-5/16 x 5/32
  • 28
    1
    346035A1
    HALTERUNG; Left-Hand, Shown; (SN Break) Up to CCC0011203
  • 28
    2
    346036A1
    HALTERUNG; Right-Hand; (SN Break) Up to CCC0011203
  • 32
    2
    346016A1
    TUCHAUFNEHMER; 21.0 Foot Header
  • 32
    2
    346018A1
    TUCHAUFNEHMER; 25.0 Foot Header
  • 32
    2

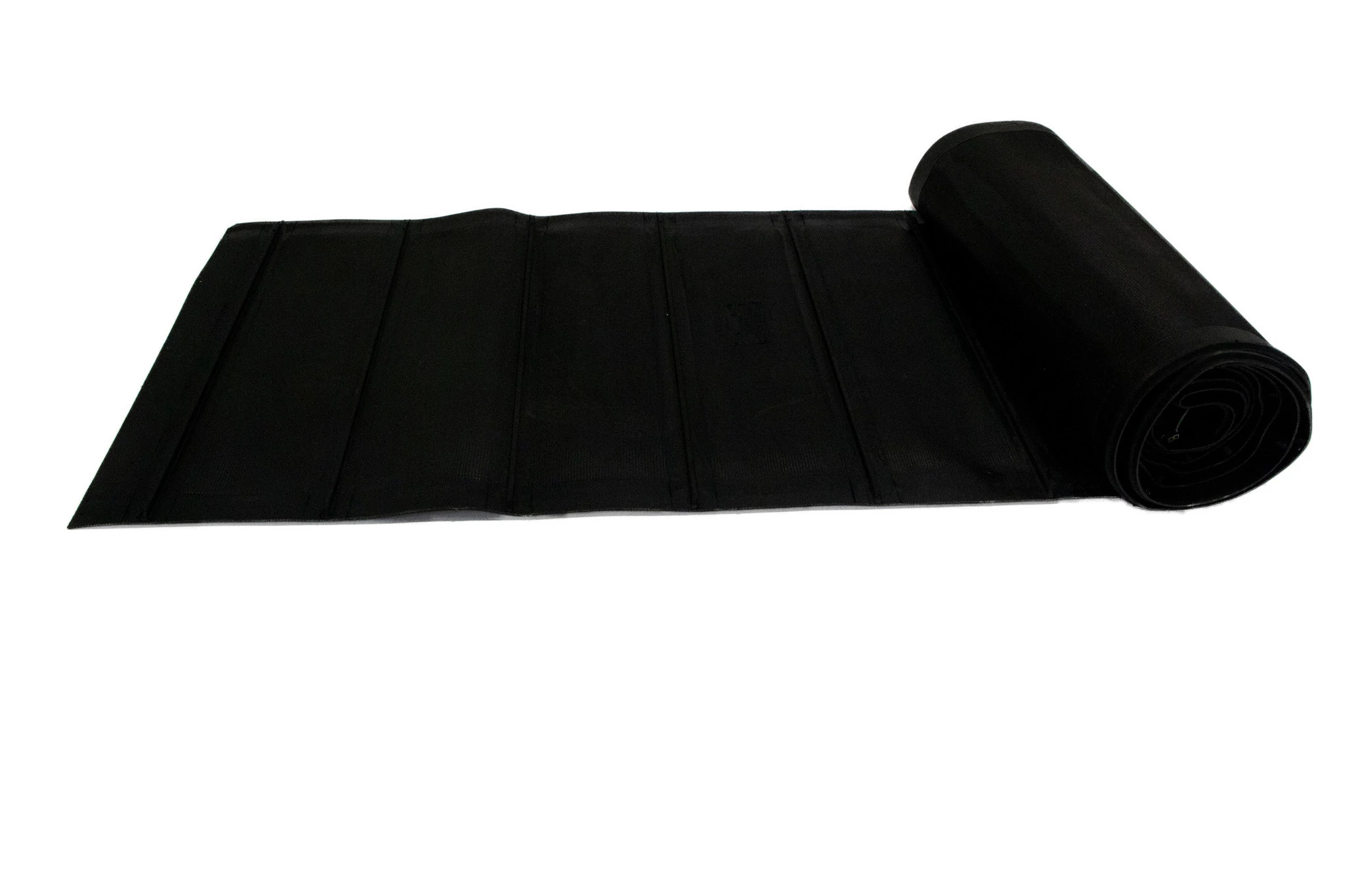

    346022A1
    TUCHAUFNEHMER; 30.0 Foot Header
  • 32
    1
    372311A1
    TUCHAUFNEHMER; Left-Hand;36.0 Foot Header
  • 32
    1
    372312A1
    TUCHAUFNEHMER; Right-Hand, Center Delivery;36.0 Foot Header
  • 32
    1
    346018A1
    TUCHAUFNEHMER; Right-Hand, Inboard Deck;36.0 Foot Header
  • 32
    1
    372321A1
    TUCHAUFNEHMER; Right-Hand, Outboard Deck;36.0 Foot Header
  • 1
    347517A1
    ERWEITERUNG; 485mm (19 in), Extension
  • 32
    X
    379561A1
    RIEMEN; 75 Foot Bulk Roll, Economy Material
  • 32
    X
    378467A1
    TUCHAUFNEHMER; 150 Foot Bulk Roll
  • 33
    2
    346048A1
    SATZ; Inc. 33A, 33B
  • 33A
    2
    NSS
    KEIN EINZELVERKAUF; Slat
  • 33B
    1
    352616A1
    SATZ;
  • 34
    6
    346047A1
    BAR;
  • 35
    3
    346046A1
    ARM;
  • 36
    3
    346551A1
    SCHRAUBE; 5/8 x 7-1/2
  • 37
    X
    352625A1
    KLEBEMITTEL;
  • 38
    3
    219-57
    SCHMIERNIPPEL 90 Degree Elbow, 1/4'' - 28 NPTF; 1/4 tpr x 3/4
  • 39
    3
    395825A1
    UNTERLEGSCHEIBE; (SN Break) From CCC0011204
  • 40
    3

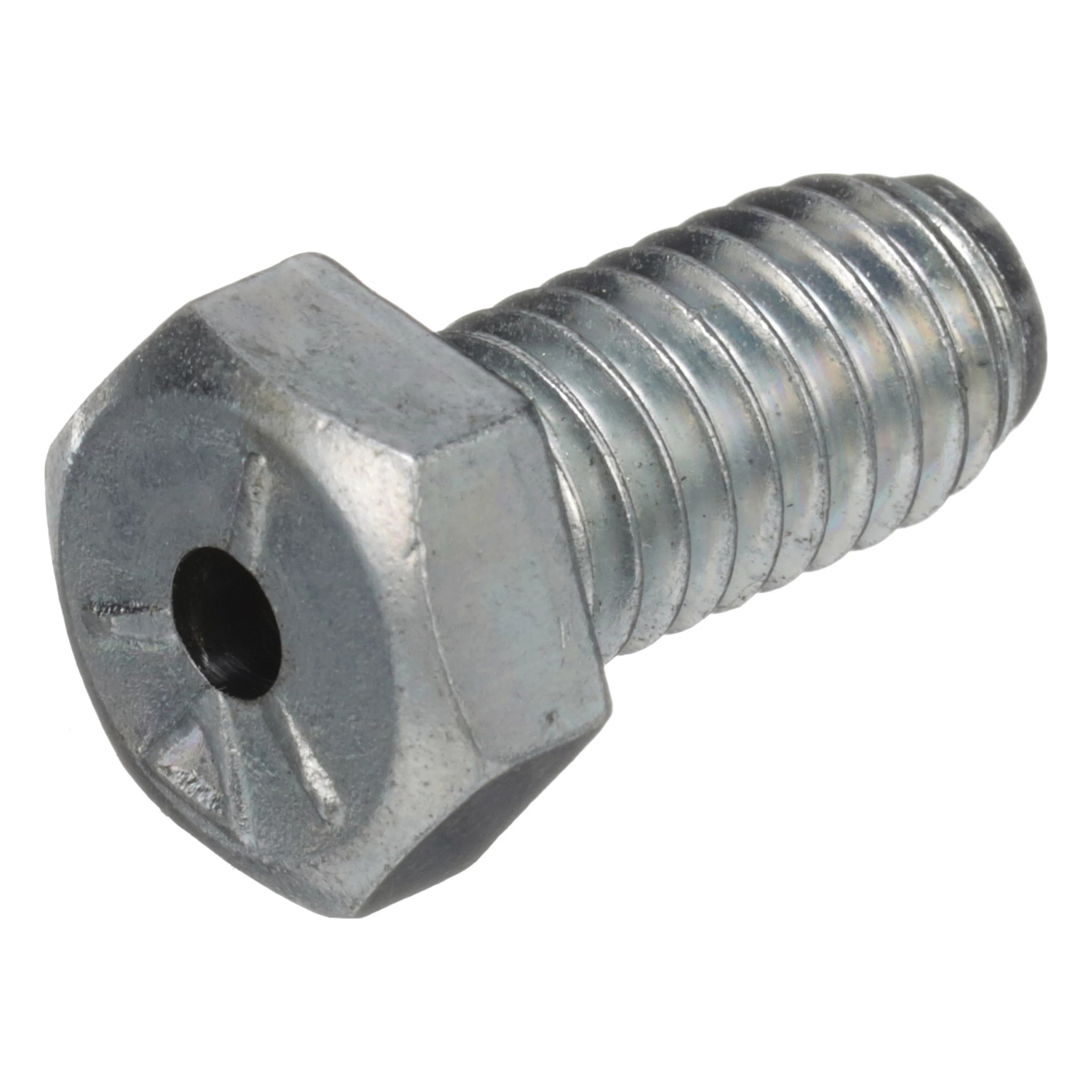

    379978A1
    SCHRAUBE; (SN Break) From CCC0011204
  • 41
    3
    379753A1
    KAPPE; (SN Break) From CCC0011204
  • 42
    1
    379754A1
    ARM; Left-Hand, Shown; (SN Break) From CCC0011204
  • 42
    2
    379756A1
    ARM; Right-Hand; (SN Break) From CCC0011204
  • 43
    3
    378145A1
    STÜTZE; Drive Roller; (SN Break) Up to CCC0011203
  • 44
    1
    379760A1
    HALTERUNG; Left-Hand, Shown; (SN Break) From CCC0011204
  • 44
    2
    379761A1
    HALTERUNG; Right-Hand; (SN Break) From CCC0011204
  • 45
    3
    388661A1
    RING; (SN Break) From CCC0011204
  • 46
    3
    87422036
    ROLLER ASSY.; Idler, Inc. 9 (2) , 10 (4), 15 and 16
  • A
    -
    33-616
    SCHLOSSSCHRAUBE Sq Nk, 3/8'' - 16 x 1'', Gr 5; 3/8 x 1
  • B
    -
    232-5316
    FLANSCHMUTTER Flg, 3/8''-16;
  • C
    -
    413-620
    SCHRAUBE Hex, 3/8'' - 16 x 1-1/4'', Gr 5;
  • D
    -
    492-11038
    SICHERUNGSSCHEIBE 3/8'';
  • F
    -
    358048A1
    SICHERUNGSSCHRAUBE; 3/8 NC x 3/4
  • G
    -
    483-1385
    STELLSCHRAUBE Hex Soc, 3/8''-16 x 5/16''; 3/8 x 5/16
  • H
    -
    126620A1
    INNENSECHSKANTSCHRAU 3/8'' - 16 x 4.76mm; 3/8 NC x 3/16
  • J
    -
    425-1010
    MUTTER 5/8''-11, G5;
  • M
    -
    413-616
    SCHRAUBE Hex, 3/8'' - 16 x 1'', Gr 5;
  • N
    -
    434-612
    SCHLOSSSCHRAUBE Sht Sq Nk, 3/8'' - 16 x 3/4'', Gr 5; 3/8 x 3/4
