10.216.AI - KRAFTSTOFFTANK & ZUGEHÖRIGE TEILE
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    48141084
    SIGNALGEBER FUEL; Fuel Incl 2
  • 1
    1
    48141084C

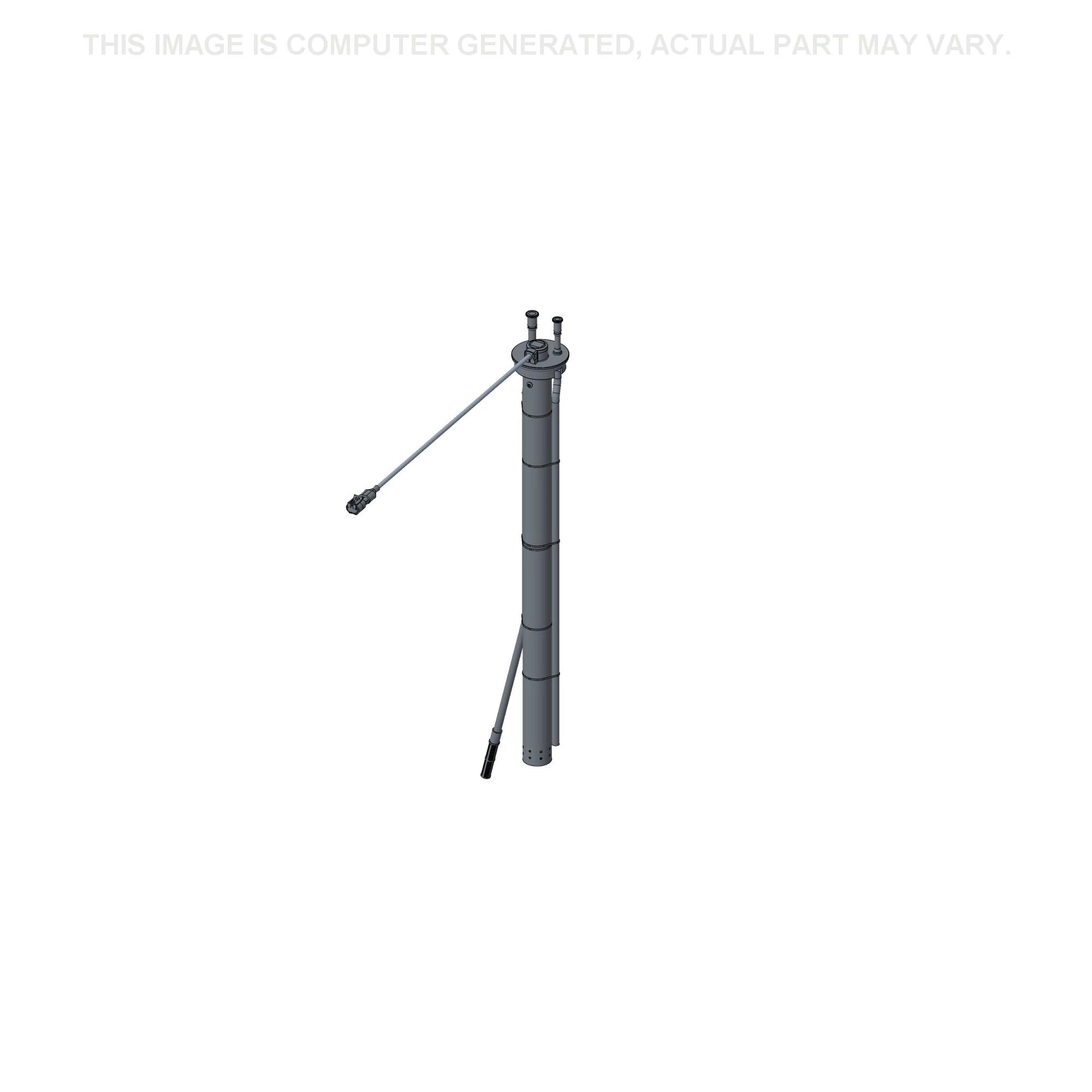

    CORE-SENSOR CORE SENDER UNIT, FUEL; Fuel Incl 2
  • 1
    1
    48141084R

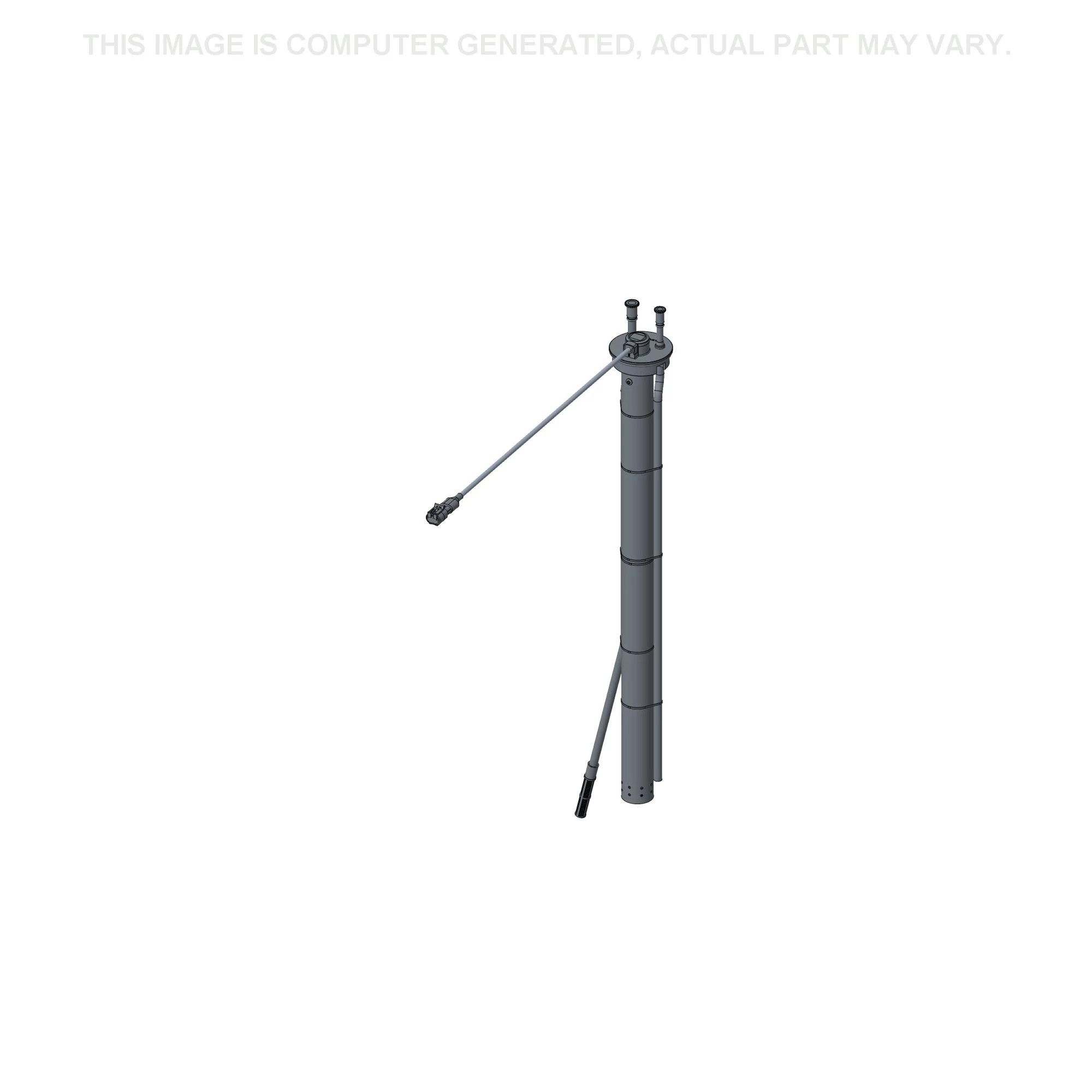

    REMAN-SENSOR REMAN SENDER UNIT, FUEL; Fuel Incl 2
  • 2
    AR
    84485157

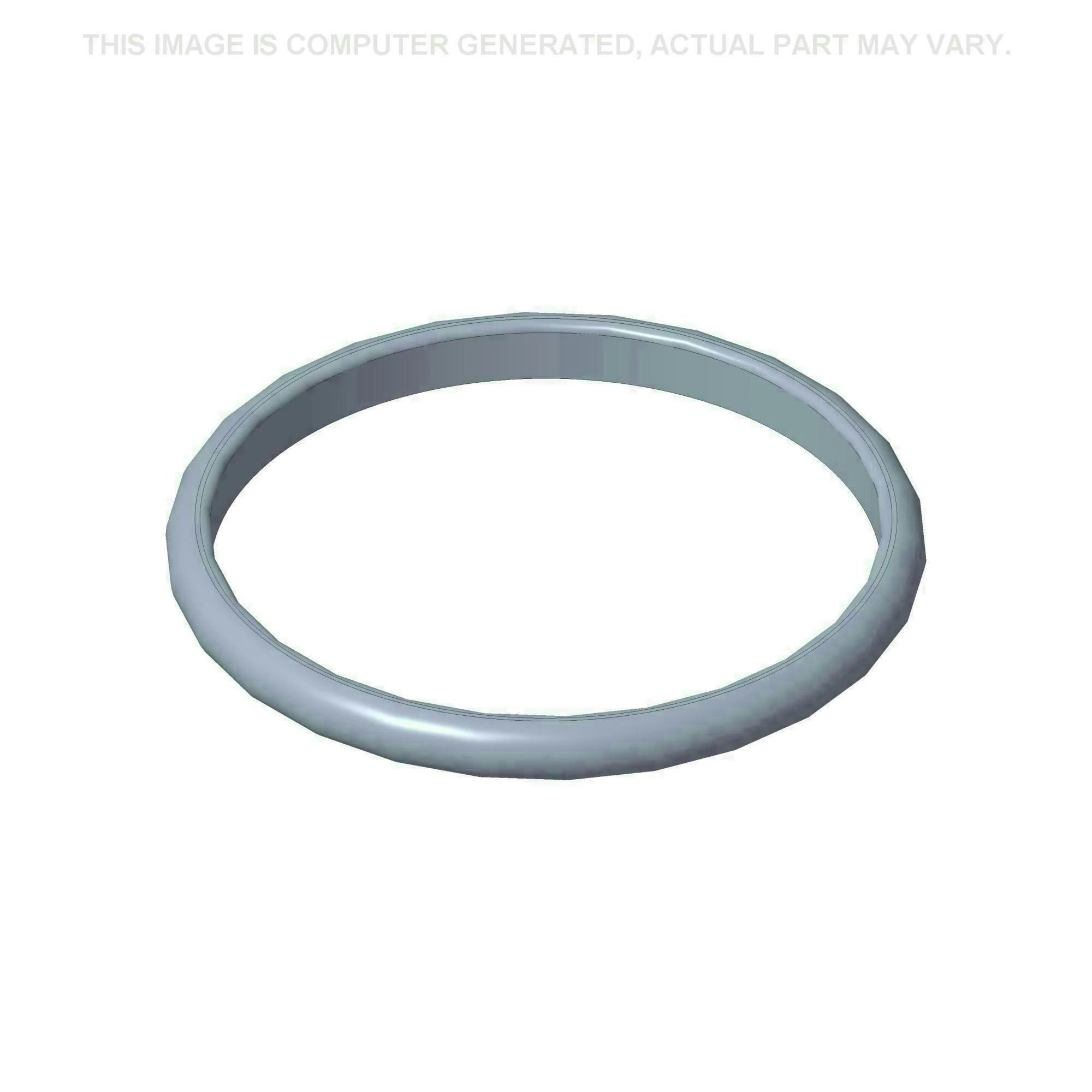

    DICHTUNG; Fuel Sender
  • 3
    1
    51633233
    KRAFTSTOFFTANK; Assy Incl 4 -8
  • 4
    1
    9576801
    SECHSKANTSTOPFEN 1/4'' - 18 NPT;
  • 5
    1
    9706714
    O-RING 18.6mm ID x 3.53mm Thk, NBR;
  • 6
    1
    87694594
    SCHRAUBE 3/4'' - 16 LH Thread External, 1/4'' - 18 NPTF Internal; Fitting Fuel Tank Drain
  • 7
    1
    87700725
    EINFÜLLKAPPE; Fuel, With Check Valve; (Prod Date) Up to 04-Dec-2016
  • 7
    1
    48088756
    EINFÜLLKAPPE; Fuel, With Check Valve; (Prod Date) From 05-Dec-2016
  • 8
    1
    1251791C1
    KONTERMUTTER 3/4'' - 16 LH Thread; Fuel Tank Drain Fitting
  • 9
    1
    51488608
    HALTERUNG; Bracket, Fuel Tank
  • 10
    2
    637964
    SELBSTSCHN SCHRAUBE Hex, 3/8'' - 16 x 3/4'';
  • 11
    1
    51555453
    HALTERUNG; Bracket, Tank Support Gray
  • 12
    2
    47357144
    ISOLIERSCHAUM 70mm L x 50.8mm W x 50.8mm H; Deck
  • 13
    1
    87548612
    KRAFTSTOFFFILTER FILTER, INLINE FUEL; In-Line; (Prod Date) Up to 17-Jun-2013
  • 13
    1
    47462791
    KRAFTSTOFFFILTER; In-Line; (Prod Date) From 18-Jun-2013
  • 14
    1
    84338049
    MONTAGEPLATTE; Sender Retaining
  • 15
    AR
    87702286
    VERKLEIDUNG Bulk, 1/8'' x 30480mm L; 85.3mm
  • 16
    2
    86625073
    FEDERMUTTER M6 x 1;
  • 17
    10
    87436932
    SCHLAUCHSCHELLE 13.9mm - 15.5mm, CTB-15 Style C, CST/ZND;
  • 18
    2
    L18331
    KABELBINDER 375.9mm L, Nylon, Black; Cable Tie, Replaced By 87438046
  • 19
    4
    84259663
    KABELBINDER 228.6mm L, Nylon, Black;
  • 20
    1
    51576201
    KRAFTSTOFFFILTER; Filter Assy, Incl 21, 22
  • 21
    1
    84299977
    KRAFTSTOFFFILTER; Fuel
  • 22
    1
    87042231

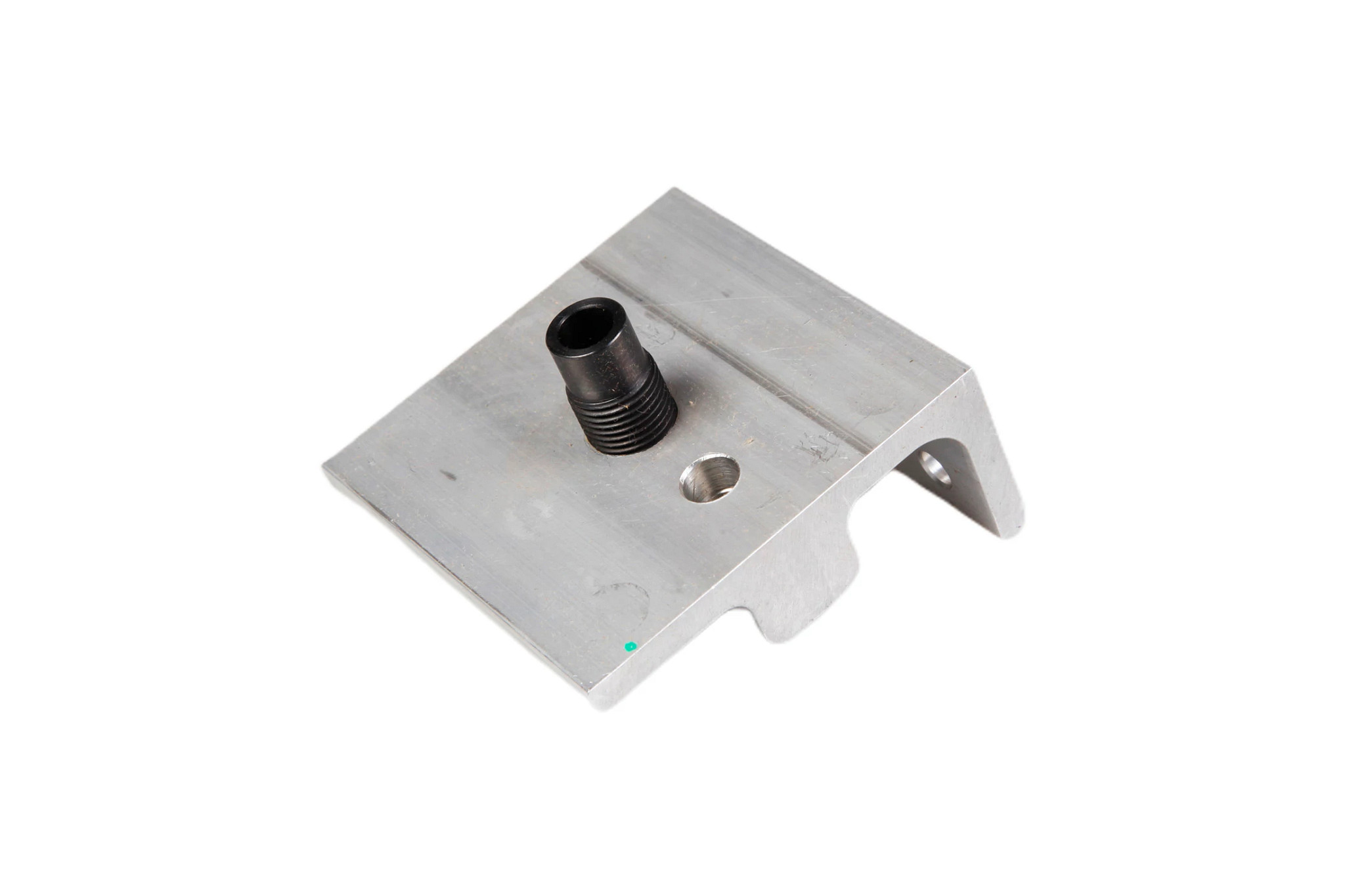

    FILTERKOPF; Fuel
  • 23
    1
    47420302

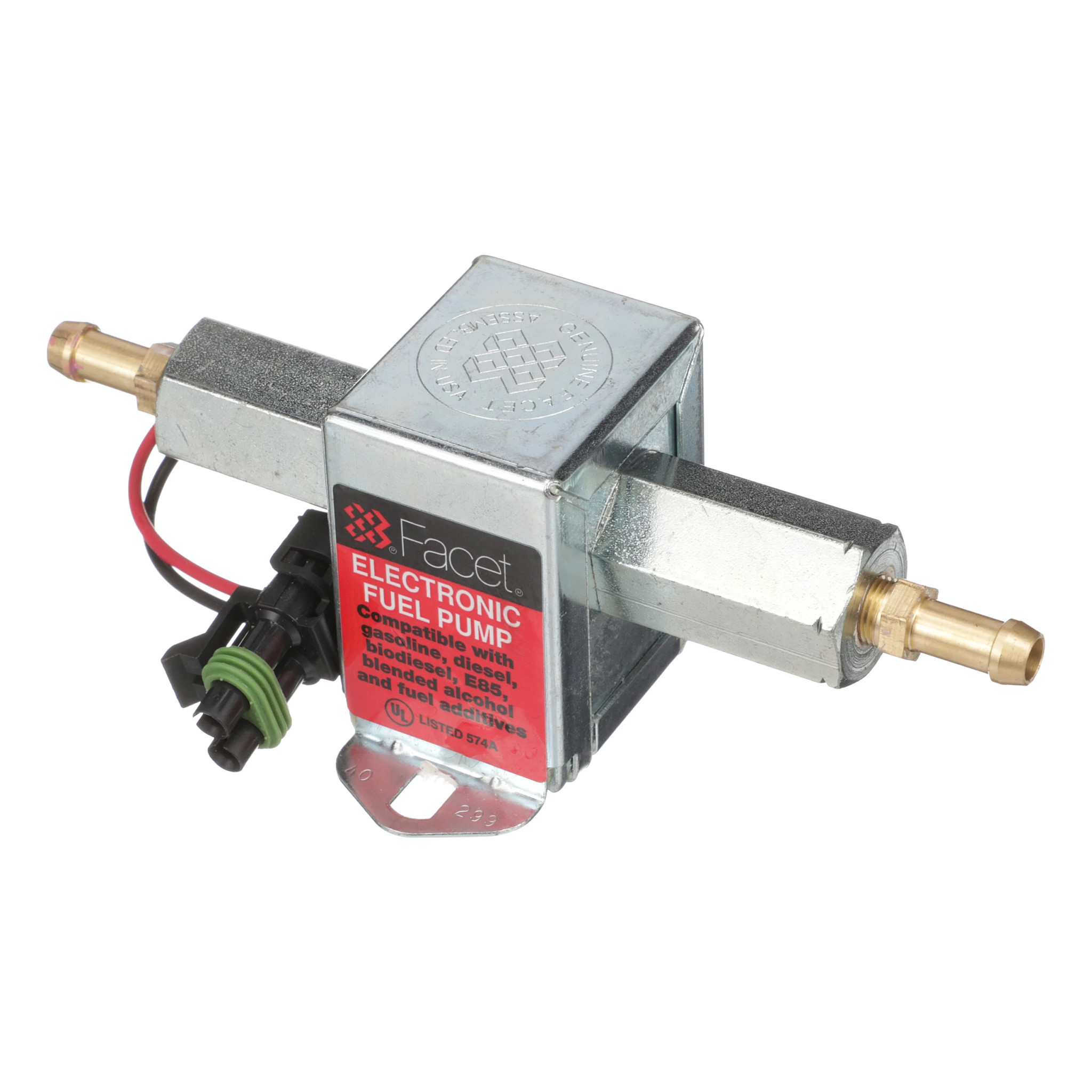

    KRAFTSTOFFPUMPE 12V, 3A; Electric Lift
  • 24
    8
    9804256
    FLANSCHSCHRAUBE Hex, M6 x 1 x 20mm, Full Thd, Cl 8.8;
  • 25
    2
    9804276
    FLANSCHMUTTER Hex, M6 x 1, Cl 8;
  • 26
    2
    9844342
    ARMATUR 7/16'' - 20 x 8mm Hose x 41.90mm OAL, Incl O-Ring;
  • 27
    2
    280476
    SELBSTSCHN SCHRAUBE HWH, 3/8'' - 16 x 1''; Screw, Tapping
  • 28
    1
    47924454
    KRAFTSTOFFSCHLAUCH 5/16 ID X 2045mm -30R7; Hose, Fuel Line
  • 28
    2
    47924409
    KRAFTSTOFFSCHLAUCH 5/16 ID X 340mm -30R7; Hose, Fuel Line
  • 28
    1
    47924412
    KRAFTSTOFFSCHLAUCH 5/16 ID X 152mm -30R7; Hose, Fuel Line
  • 28
    1
    47924447
    KRAFTSTOFFSCHLAUCH 5/16 ID X 1970mm -30R7; Hose, Fuel Line
  • 29
    2
    84350217
    ARMATUR Fuel, 90 Degree Elbow, 5/16'' Hose Barb x 5/16'' Voss;
  • 30
    2
    86624144
    UNTERLEGSCHEIBE 0.41'' ID x 0.75'' OD x 0.12'' Thk; Washer
  • 31
    2
    84350218
    ARMATUR Fuel, 90 Degree Elbow, 5/16'' Hose Barb x 3/8'' Voss;
