06.01 - KABELSATZ
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
Alle auswählen

Select

Ref.

1

Menge

1

Verfügbarkeit

Teilenummer

SBA385612502

Beschreibung

KABELBAUM; Main


Alts

Select

Ref.

1

Menge

1

Verfügbarkeit

Teilenummer

SBA385612503

Beschreibung

KABELBAUM; Main;USED ON & ABOVE PIN Z6NXC1001 TZ18DA, Z6NXD1476 TZ22DA, Z6NXE1767 TZ25DA


Alts

Select

Ref.

2

Menge

1

Verfügbarkeit

Teilenummer

SBA385612040

Beschreibung

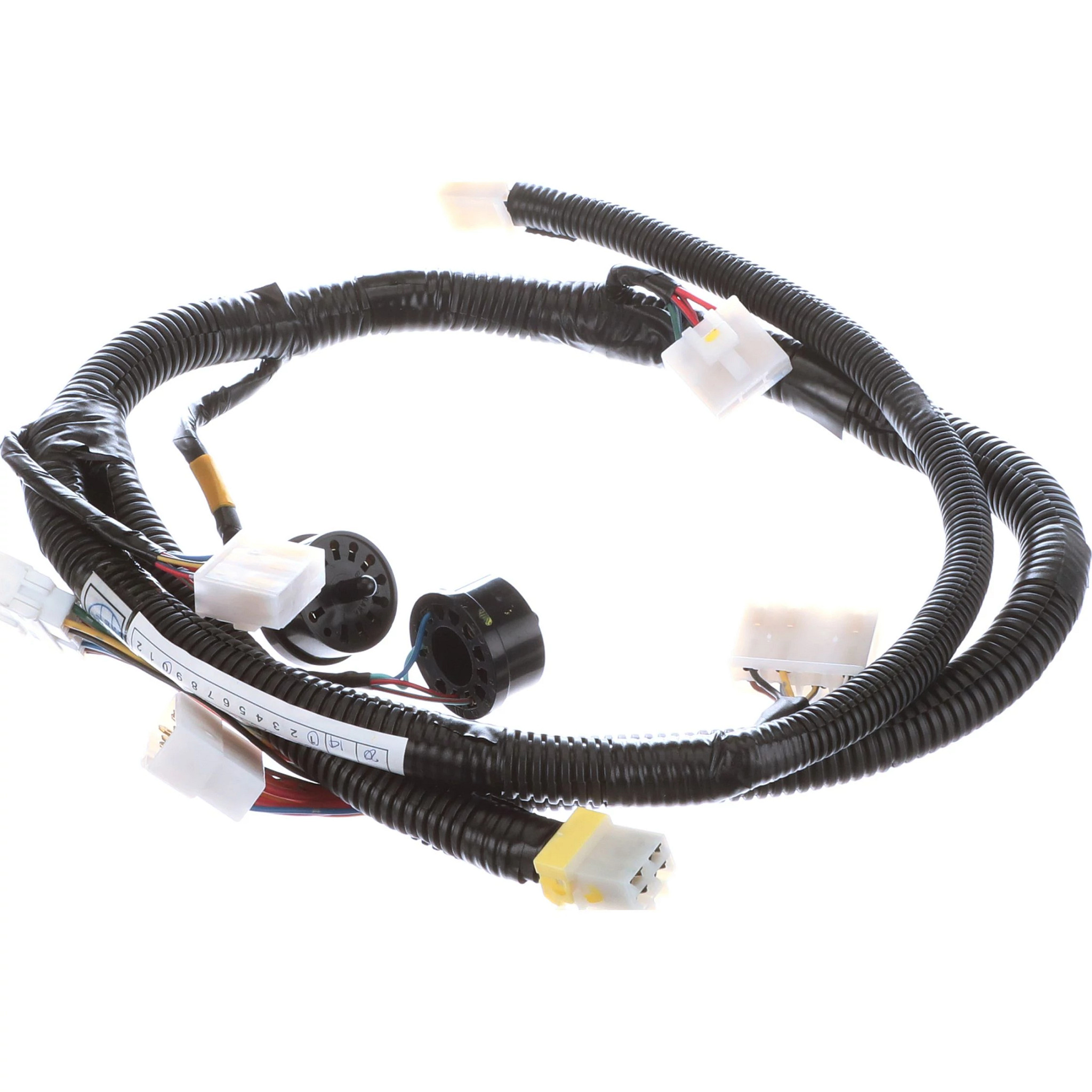

KABELBAUM; Instrument Panel


Alts

Select

Ref.

3

Menge

1

Verfügbarkeit

Teilenummer

SBA385612060

Beschreibung

KABELBAUM; Headlight


Alts

Select

Ref.

4

Menge

1

Verfügbarkeit

Teilenummer

SBA385612510

Beschreibung

KABELBAUM; Auxiliary Power Socket & Seat Switch


Alts

Select

Ref.

5

Menge

1

Verfügbarkeit

Teilenummer

SBA385650820

Beschreibung

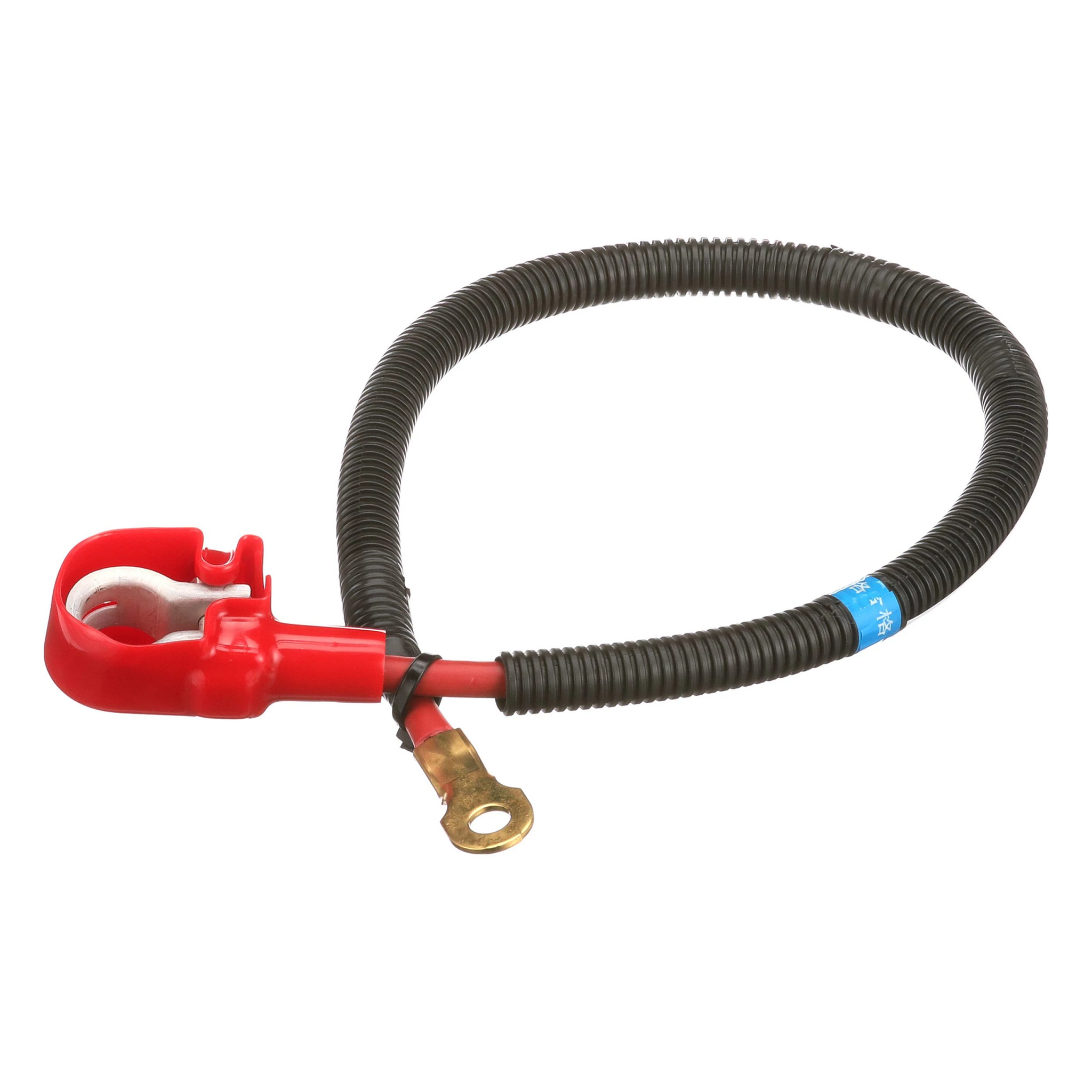

PLUSKABEL BATTERIE; Battery, Positive


Alts

Select

Ref.

6

Menge

1

Verfügbarkeit

Teilenummer

SBA385650680

Beschreibung

KABEL; Battery, Negative


Alts

Select

Ref.

7

Menge

1

Verfügbarkeit

Teilenummer

SBA385612360

Beschreibung

KABELBAUM; 10A Fuse


Alts

Select

Ref.

8

Menge

1

Verfügbarkeit

Teilenummer

SBA010800816

Beschreibung

SCHRAUBE;


Alts

Select

Ref.

9

Menge

1

Verfügbarkeit

Teilenummer

SBA398119870

Beschreibung

GUMMISTÜCK;


Alts

Select

Ref.

10

Menge

1

Verfügbarkeit

Teilenummer

9804277

Beschreibung

FLANSCHMUTTER Hex, M8 x 1.25, Cl 8;


Alts

Select

Ref.

11

Menge

2

Verfügbarkeit

Teilenummer

SBA385611860

Beschreibung

KABELBAUM; Rear, Hazard Lights


Alts

Select

Ref.

12

Menge

3

Verfügbarkeit

Teilenummer

SBA399113200

Beschreibung

KLEMME;


Alts

Select

Ref.

13

Menge

2

Verfügbarkeit

Teilenummer

SBA399113340

Beschreibung

KABELSCHELLE;


Alts

Select

Ref.

14

Menge

2

Verfügbarkeit

Teilenummer

SBA399112140

Beschreibung

KLEMME;


Alts

Select

Ref.

15

Menge

2

Verfügbarkeit

Teilenummer

SBA010800816

Beschreibung

SCHRAUBE;


Alts

Select

Ref.

16

Menge

1

Verfügbarkeit

Teilenummer

9804277

Beschreibung

FLANSCHMUTTER Hex, M8 x 1.25, Cl 8;


Alts

Select

Ref.

17

Menge

2

Verfügbarkeit

Teilenummer

SBA398110240

Beschreibung

TÜLLE;


Alts

Select

Ref.

18

Menge

1

Verfügbarkeit

Teilenummer

SBA398110100

Beschreibung

TÜLLE;


Alts

Select

Ref.

19

Menge

2

Verfügbarkeit

Teilenummer

SBA399110300

Beschreibung

KLEMME;


Alts

Select

Ref.

20

Menge

2

Verfügbarkeit

Teilenummer

9706685

Beschreibung

MUTTER Hex, M12 x 1.75, Cl 8, ZND;


Alts

Select

Ref.

21

Menge

3

Verfügbarkeit

Teilenummer

SBA399110340

Beschreibung

KLEMME;


Alts

Select

Ref.

22

Menge

2

Verfügbarkeit

Teilenummer

SBA399112851

Beschreibung

KLEMME;


Alts

Select

Ref.

23

Menge

2

Verfügbarkeit

Teilenummer

SBA398750220

Beschreibung

KABELBINDER;


Alts

Select

Ref.

24

Menge

1

Verfügbarkeit

Teilenummer

529070

Beschreibung

KABELBINDER STRAP;


Alts

Select

Ref.

25

Menge

1

Verfügbarkeit

Teilenummer

SBA385202601

Beschreibung

ZÜNDSCHALTER; Includes: Ref. 25A-25C


Alts

Select

Ref.

25A

Menge

1

Verfügbarkeit

Teilenummer

SBA385240290

Beschreibung

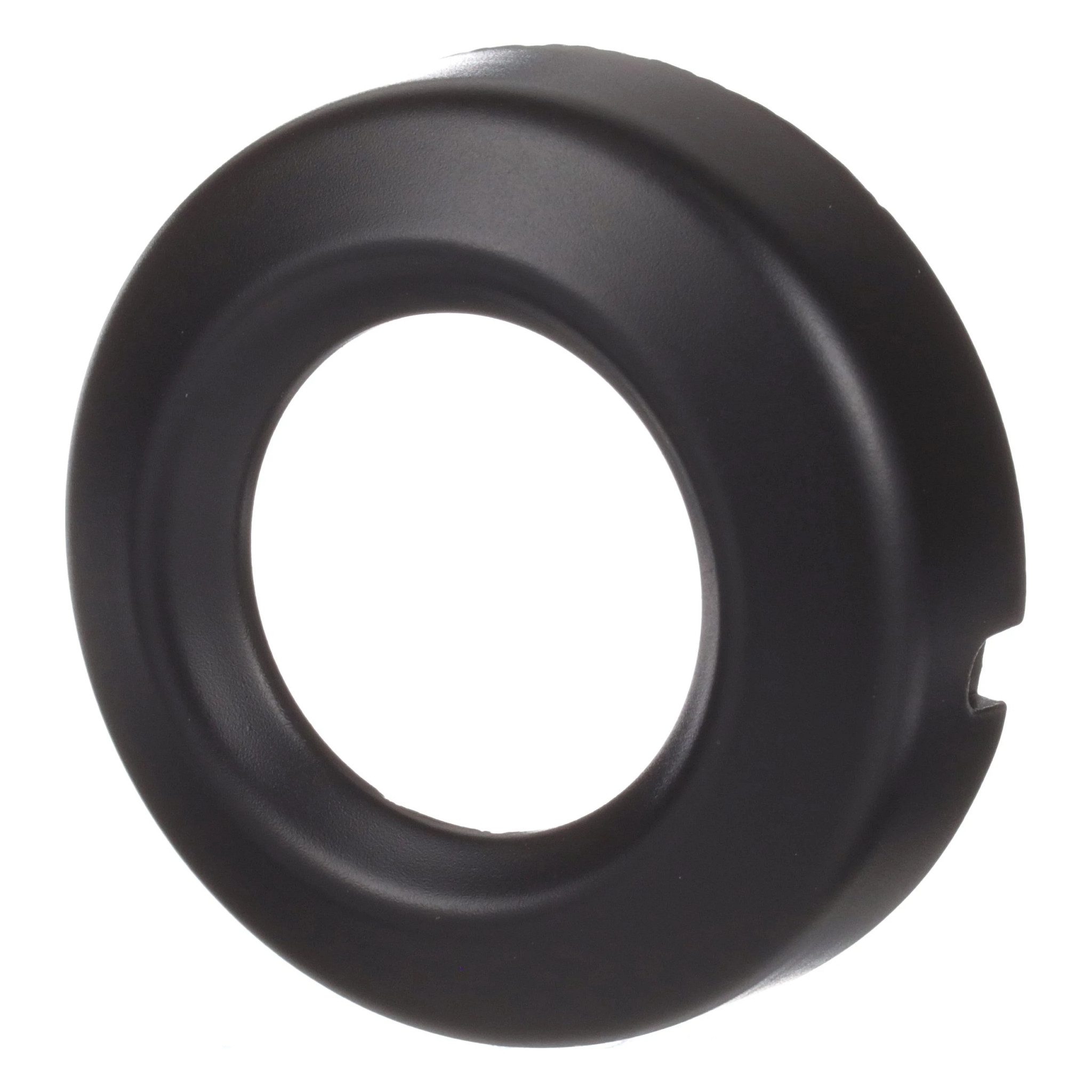

RINGMUTTER; Not Illustrated


Alts

Select

Ref.

25B

Menge

1

Verfügbarkeit

Teilenummer

SBA385240300

Beschreibung

UNTERLEGSCHEIBE; Not Illustrated


Alts

Select

Ref.

25C

Menge

2

Verfügbarkeit

Teilenummer

SBA385210370

Beschreibung

ZÜNDSCHLÜSSEL; Not Illustrated


Alts

Select

Ref.

26

Menge

1

Verfügbarkeit

Teilenummer

SBA385202571

Beschreibung

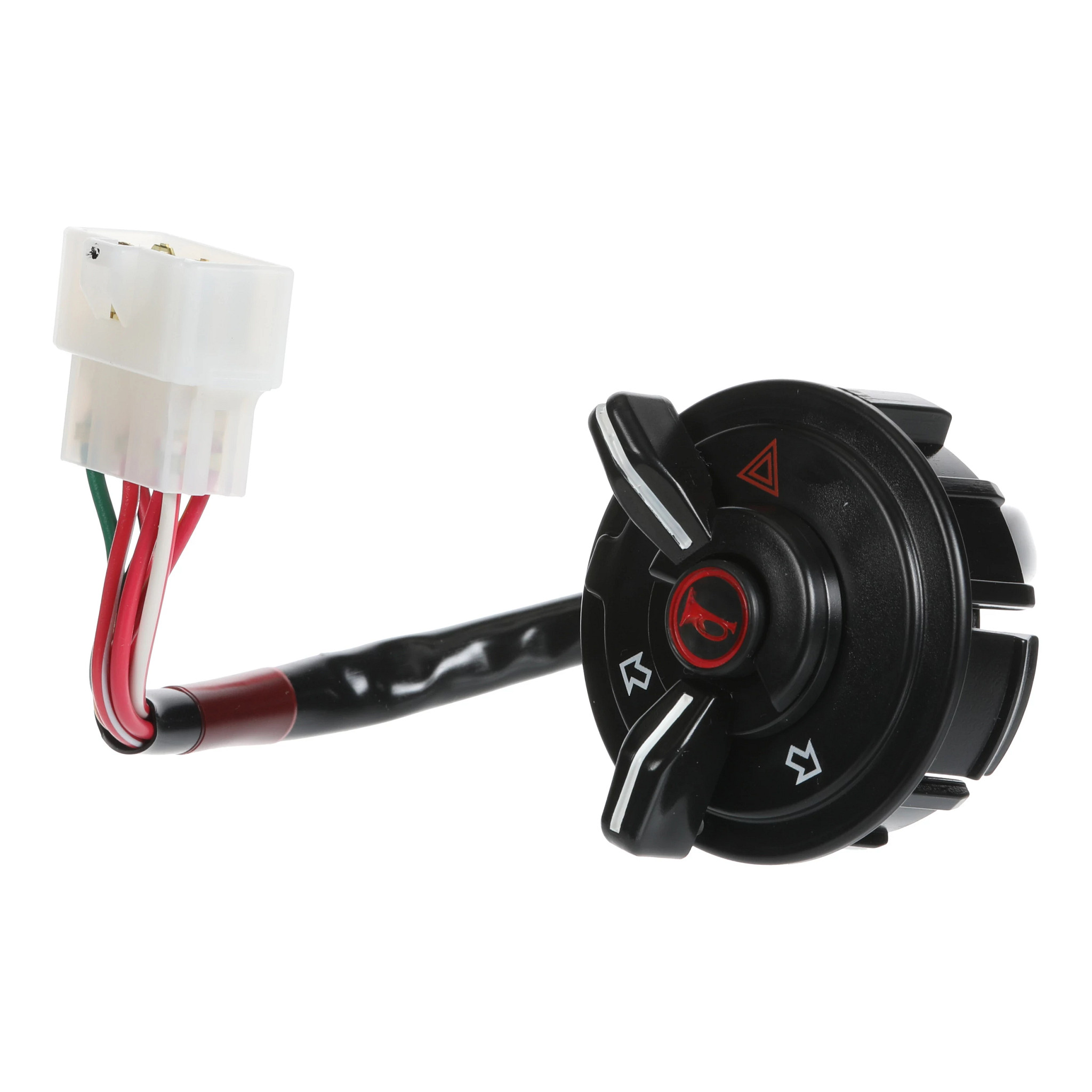

SCHALTERBAUGRUPPE; Combination Turn, Hazard & Horn Switch


Alts

Select

Ref.

27

Menge

1

Verfügbarkeit

Teilenummer

SBA385202561

Beschreibung

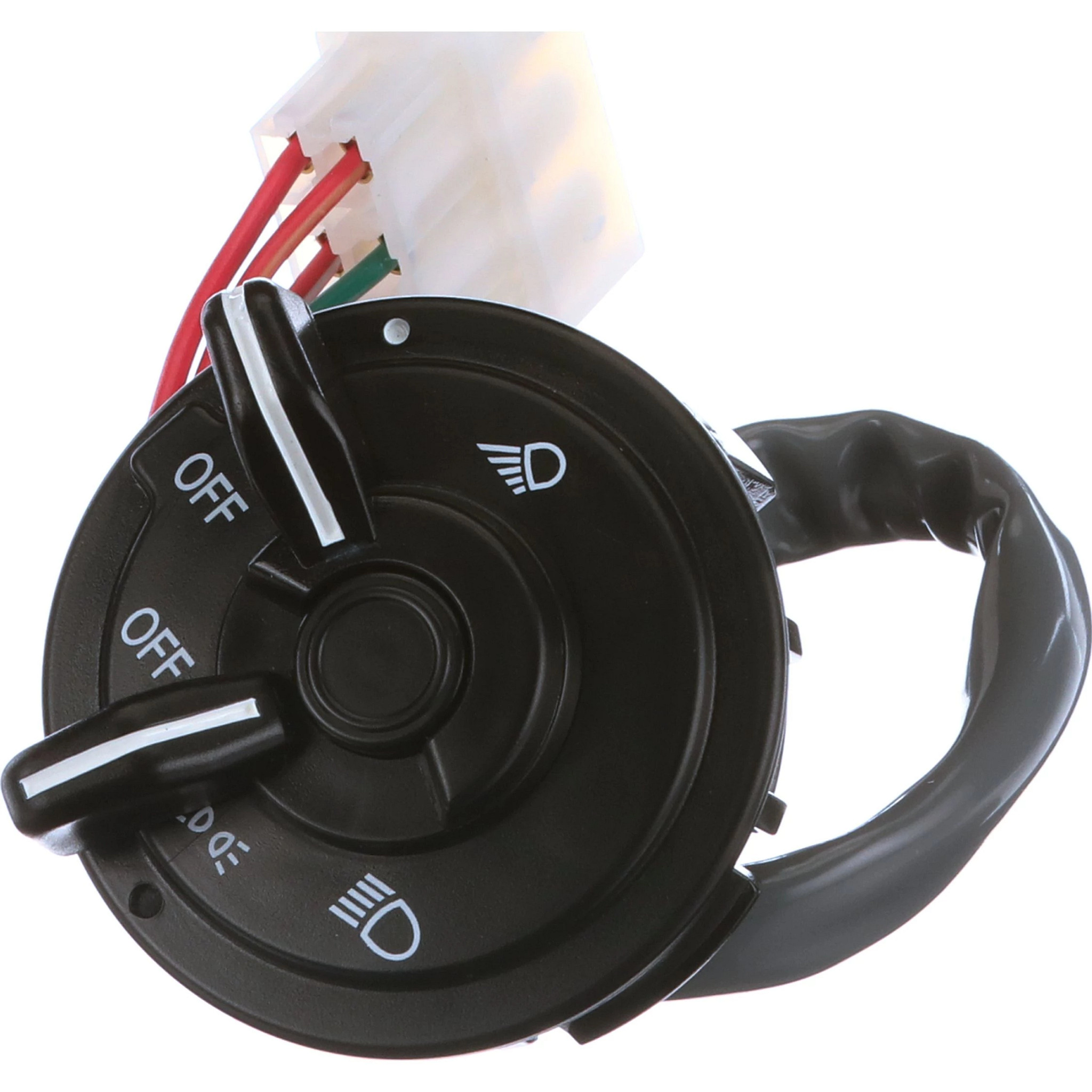

SCHALTERBAUGRUPPE; Combination Switch for Head Lamps, Front Work Lamps & Tail LIghts


Alts

Select

Ref.

28

Menge

1

Verfügbarkeit

Teilenummer

SBA385200730

Beschreibung

SCHALTER;


Alts

Select

Ref.

28

Menge

1

Verfügbarkeit

Teilenummer

SBA385200731

Beschreibung

SCHALTER; USED ON & ABOVE PIN Z7NXC1001-TZ18DA, Z7NXD1001-TZ22DA, Z7NXE1001-TZ25DA


Alts

Select

Ref.

29

Menge

1

Verfügbarkeit

Teilenummer

SBA025100014

Beschreibung

DICHTSCHEIBE 14.4mm ID x 21mm OD x 2mm Thk;


Alts

Select

Ref.

30

Menge

2

Verfügbarkeit

Teilenummer

SBA385200891

Beschreibung

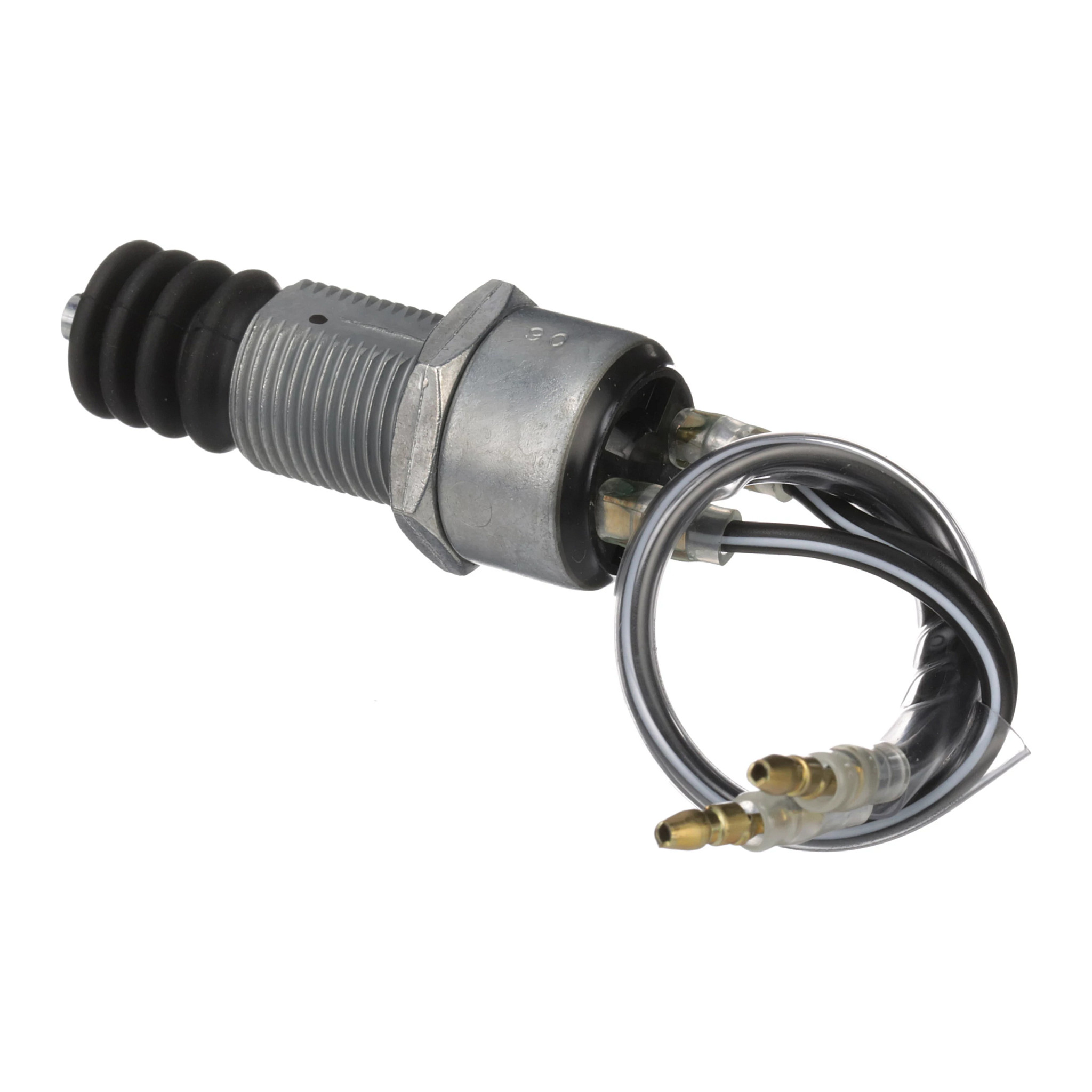

SCHALTER; .


Alts

Select

Ref.

31

Menge

2

Verfügbarkeit

Teilenummer

SBA385240038

Beschreibung

MUTTER; M20 x 1.5


Alts

Select

Ref.

32

Menge

2

Verfügbarkeit

Teilenummer

SBA485220181

Beschreibung

SCHALTER; Seat Safety & Brake Switch


Alts

Select

Ref.

33

Menge

2

Verfügbarkeit

Teilenummer

SBA398211880

Beschreibung

FEDER;


Alts

Select

Ref.

34

Menge

1

Verfügbarkeit

Teilenummer

SBA385280230

Beschreibung

ANZEIGE; Fuel


Alts

Select

Ref.

35

Menge

5

Verfügbarkeit

Teilenummer

SBA015140512

Beschreibung

SCHRAUBE; M15 x 12


Alts

Select

Ref.

36

Menge

1

Verfügbarkeit

Teilenummer

SBA360800040

Beschreibung

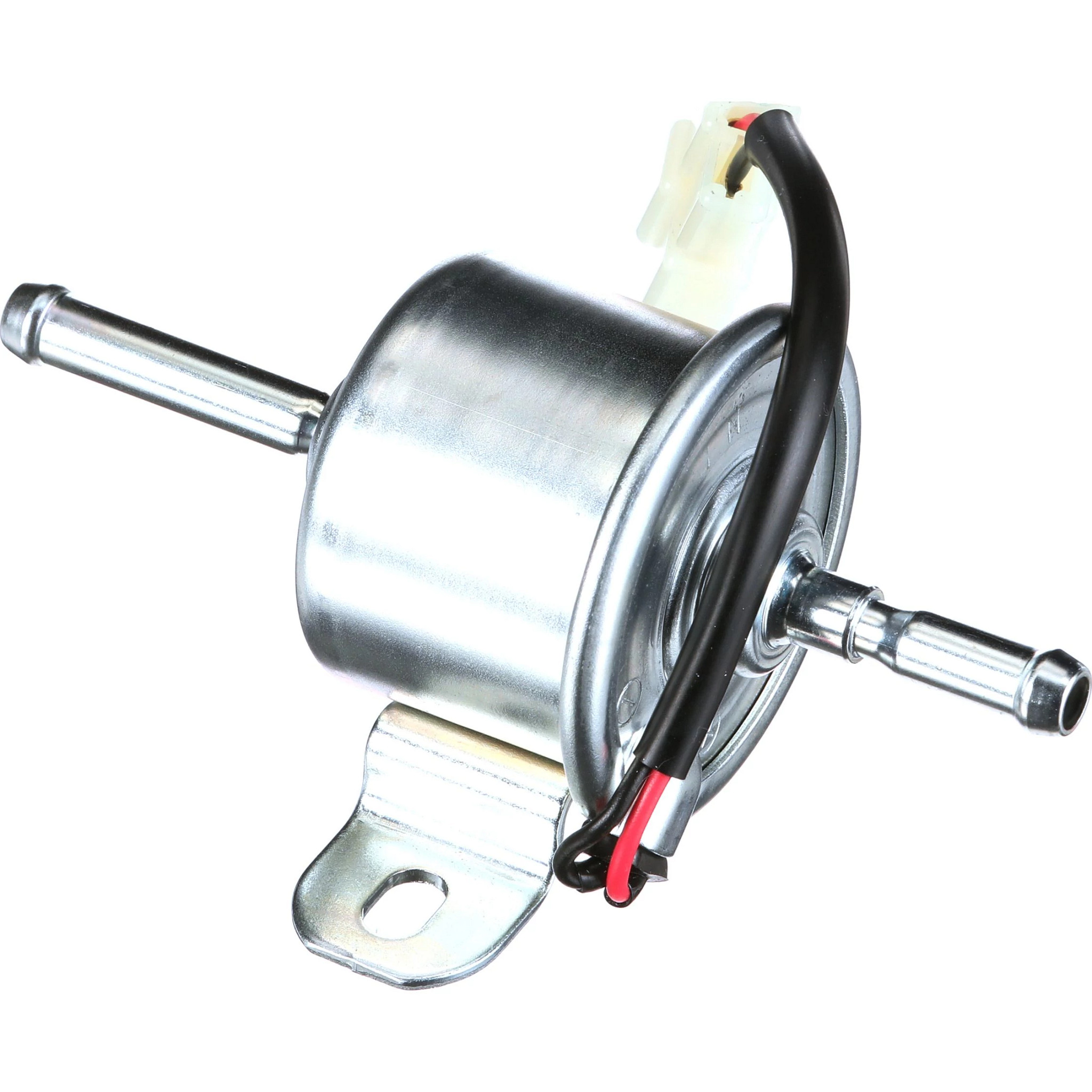

KRAFTSTOFFPUMPE;


Alts

Select

Ref.

37

Menge

2

Verfügbarkeit

Teilenummer

SBA010800612

Beschreibung

SCHRAUBE; M6 x 12


Alts

Select

Ref.

38

Menge

1

Verfügbarkeit

Teilenummer

SBA385750390

Beschreibung

STECKDOSE;


Alts

Select

Ref.

39

Menge

1

Verfügbarkeit

Teilenummer

SBA385871190

Beschreibung

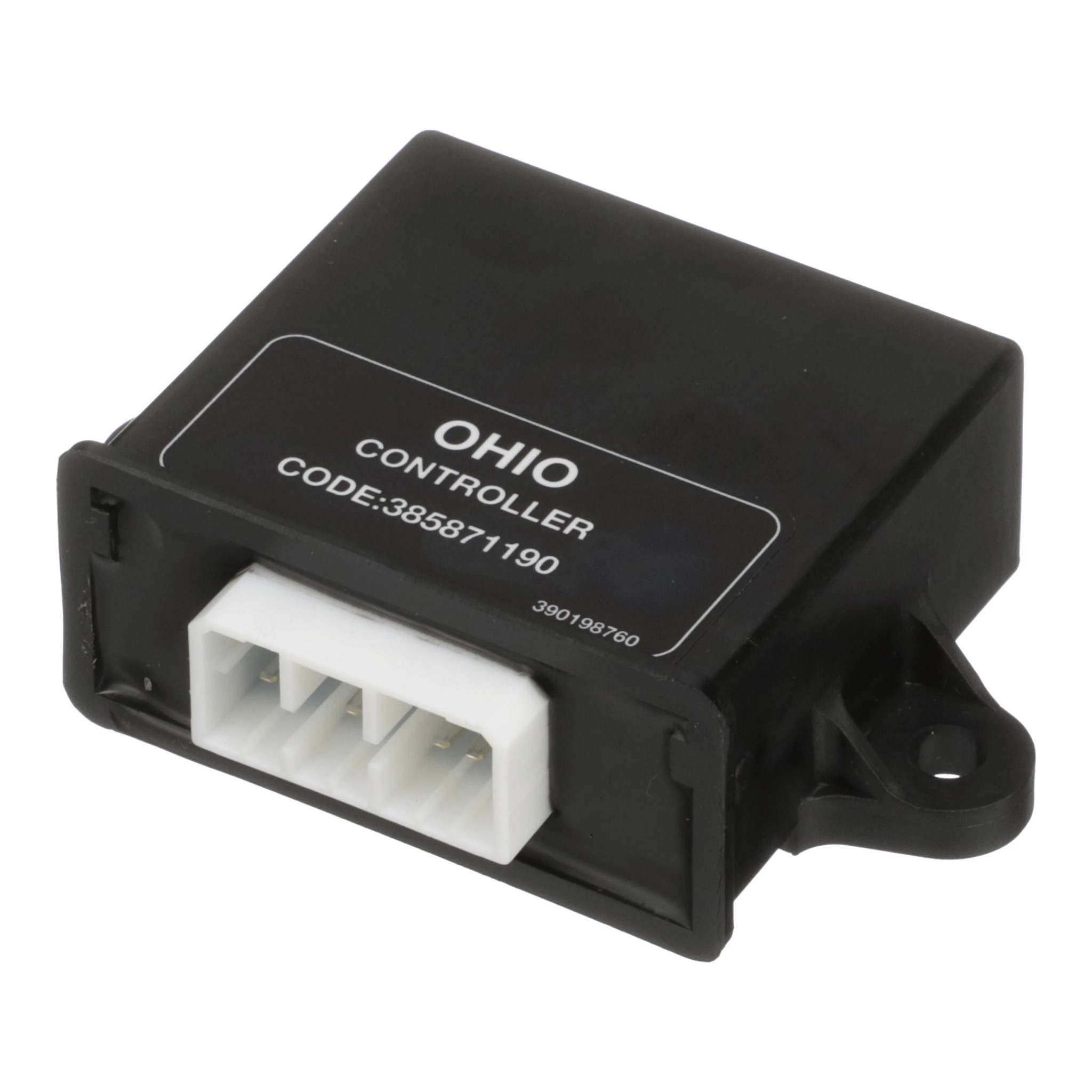

STEUERMODUL; Ohio


Alts

Select

Ref.

40

Menge

1

Verfügbarkeit

Teilenummer

SBA385871290

Beschreibung

STEUEREINHEIT; Safety


Alts

Select

Ref.

40

Menge

1

Verfügbarkeit

Teilenummer

SBA385871291

Beschreibung

STEUEREINHEIT; Safety - Glow plug timer included in Control unit;USED ON & ABOVE PIN Z7NXC1009-TZ18DA, Z7NXD1001-TZ22DA, Z7NXE1001-TZ25DA


Alts

Select

Ref.

40

Menge

1

Verfügbarkeit

Teilenummer

SBA385871291R

Beschreibung

AUSTAUSCH-ELEKTRONIKSTEUERGERÄT Reman ECU; Safety - Glow plug timer included in Control unit;USED ON & ABOVE PIN Z7NXC1009-TZ18DA, Z7NXD1001-TZ22DA, Z7NXE1001-TZ25DA


Alts

Select

Ref.

40

Menge

1

Verfügbarkeit

Teilenummer

SBA385871291C

Beschreibung

HAUPTBAUTEIL-ELEKTRONIKSTEUERGERÄT Core ECU; Safety - Glow plug timer included in Control unit;USED ON & ABOVE PIN Z7NXC1009-TZ18DA, Z7NXD1001-TZ22DA, Z7NXE1001-TZ25DA


Alts

Select

Ref.

41

Menge

5

Verfügbarkeit

Teilenummer

9804276

Beschreibung

FLANSCHMUTTER Hex, M6 x 1, Cl 8;


Alts

Select

Ref.

42

Menge

1

Verfügbarkeit

Teilenummer

SBA385250180

Beschreibung

WARNSUMMER; Horn Back


Alts

Select

Ref.

43

Menge

1

Verfügbarkeit

Teilenummer

SBA010800816

Beschreibung

SCHRAUBE;


Alts

Select

Ref.

44

Menge

4

Verfügbarkeit

Teilenummer

SBA385230300

Beschreibung

RELAIS; Safety Start Relay, Engine Relay, PTO, Brake


Alts

Select

Ref.

45

Menge

2

Verfügbarkeit

Teilenummer

SBA010800612

Beschreibung

SCHRAUBE; M6 x 12


Alts

Select

Ref.

45

Menge

1

Verfügbarkeit

Teilenummer

SBA010800616

Beschreibung

SCHRAUBE; M6 x 16;USED ON & ABOVE PIN HB20418 TZ18DA, HE20588 TZ22DA, HC21684 TZ25DA


Alts

Select

Ref.

46

Menge

1

Verfügbarkeit

Teilenummer

86539709

Beschreibung

STOPFEN; USED ON & ABOVE PIN HB20181 TZ18DA, HE20285 TZ22DA & HC10194 TC25DA


Alts

Select

Ref.

47

Menge

1

Verfügbarkeit

Teilenummer

SBA385250190

Beschreibung

HUPE;


Alts

Select

Ref.

48

Menge

2

Verfügbarkeit

Teilenummer

SBA010800612

Beschreibung

SCHRAUBE; M6 x 12


Alts

Select

Ref.

49

Menge

1

Verfügbarkeit

Teilenummer

SBA385972760

Beschreibung

PLATTE; Switch


Alts

Select

Ref.

50

Menge

1

Verfügbarkeit

Teilenummer

SBA385953410

Beschreibung

HALTERUNG; Relay


Alts

Select

Ref.

50

Menge

1

Verfügbarkeit

Teilenummer

SBA385953411

Beschreibung

HALTERUNG; Relay;USED ON & ABOVE PIN HB20347 TZ18DA, HE20509 TZ22DA, HC21135 TZ25DA


Alts

Select

Ref.

52

Menge

1

Verfügbarkeit

Teilenummer

SBA385102130

Beschreibung

LINKER SCHEINWERFER; Bulbs Not Included


Alts

Select

Ref.

53

Menge

1

Verfügbarkeit

Teilenummer

SBA385102140

Beschreibung

RECHTER SCHEINWERFER; Bulbs Not Included


Alts

Select

Ref.

55

Menge

2

Verfügbarkeit

Teilenummer

SBA385102150

Beschreibung

LEUCHTE; Lens is NSS;Bulb Part # 276433


Alts

Select

Ref.

56

Menge

2

Verfügbarkeit

Teilenummer

SBA385170030

Beschreibung

GEHÄUSE;


Alts

Select

Ref.

57

Menge

2

Verfügbarkeit

Teilenummer

SBA015600408

Beschreibung

SCHRAUBE;


Alts

Select

Ref.

58

Menge

2

Verfügbarkeit

Teilenummer

9824840

Beschreibung

UNTERLEGSCHEIBE 4.3mm ID x 9mm OD x 0.8mm Thk;


Alts

Select

Ref.

59

Menge

2

Verfügbarkeit

Teilenummer

100012

Beschreibung

MUTTER Hex, M4 x 0.7, Cl 8, ZND;


Alts

Select

Ref.

60

Menge

2

Verfügbarkeit

Teilenummer

SBA385100961

Beschreibung

LEUCHTE; Hazard, Includes: (2) SBA385110430 Lens, (1) 529068 Bulb & (1) SBA020610012 Nut


Alts

Select

Ref.

62

Menge

2

Verfügbarkeit

Teilenummer

SBA385410230

Beschreibung

SICHERUNG; Slope, 40 AMP, Located Near Starter;Not Illustrated


Alts

Select

Ref.

63

Menge

1

Verfügbarkeit

Teilenummer

9623775

Beschreibung

SICHERUNG 5 Amp; Not Illustrated


Alts

Select

Ref.

64

Menge

1

Verfügbarkeit

Teilenummer

9623774

Beschreibung

SICHERUNG 15 Amp; Not Illustrated


Alts

Select

Ref.

65

Menge

1

Verfügbarkeit

Teilenummer

9804895

Beschreibung

SICHERUNG 20A, Micro, Yellow; Not Illustrated


Alts

Select

Ref.

66

Menge

1

Verfügbarkeit

Teilenummer

SBA385410210

Beschreibung

SICHERUNG; 25 AMP;Not Illustrated


Alts

Select

Ref.

67

Menge

1

Verfügbarkeit

Teilenummer

SBA385620220

Beschreibung

DIODE; Connector;Not Illustrated


Alts

Select

Ref.

68

Menge

1

Verfügbarkeit

Teilenummer

SBA385230320

Beschreibung

BLINKEREINHEIT;


Alts
