3-08 - FUEL INJECTION PUMP AND DRIVE, 6T-830 ENGINE
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    J915960
    POMPA INIEZ. CARBURA; PUMP, INJECTION PUMP ASSEMBLY - injection, fuel, new
  • 1
    JR915960
    POMPA INIEZ. RIGENER; PUMP ASSEMBLY - injection, remanufactured, (North America only), component parts shown on this page do not apply to the remanufactured assembly
  • 1
    JC915960
    POMPA INIEZ. DA REVI INJECTION PUMP; Return number - For N.A. only
  • 1
    JC913339
    NUCLEO; RETURN NUMBER - injection pump, use this part number when returning pump core for credit when using a remanufactured assembly
  • 1
    JR921143
    POMPA INIEZ. RIGENER; Remanufactured INJECTION PUMP - NA Only
  • 1
    JC921143
    POMPA INIEZ. DA REVI INJECTION PUMP; Return number - For N.A. only
  • 2
    1
    A77720
    PERNO; PIN - timing
  • 3
    1
    933222R1
    ROSETTA DI TENUTA M18 x 22 x 1.5; SEALING WASHER, , Plug M18 x 22 x 1.5
  • 4
    1
    J912888
    TAPPO; PLUG - timing
  • 5
    1
    A41856
    ANELLO TOROIDALE 3mm Thk x 75mm ID; O-RING - seal

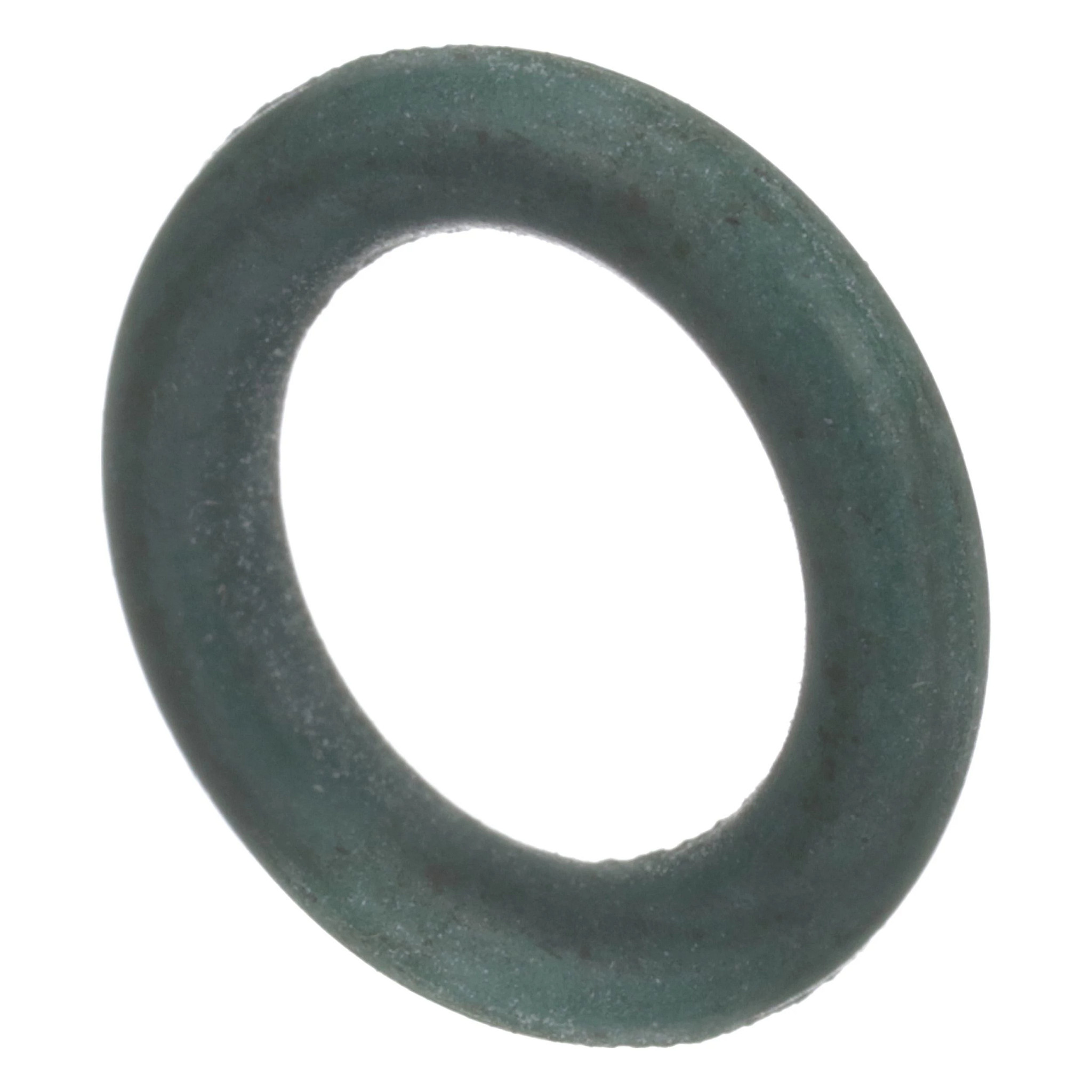

  • 6
    1
    680187C1
    ANELLO TOROIDALE 2.5mm Thk x 9mm ID; O-RING - special sealing
  • 7
    1
    933697R1
    ANELLO DI TENUTA M10 x 13.5 x 1; WASHER - valve sealing

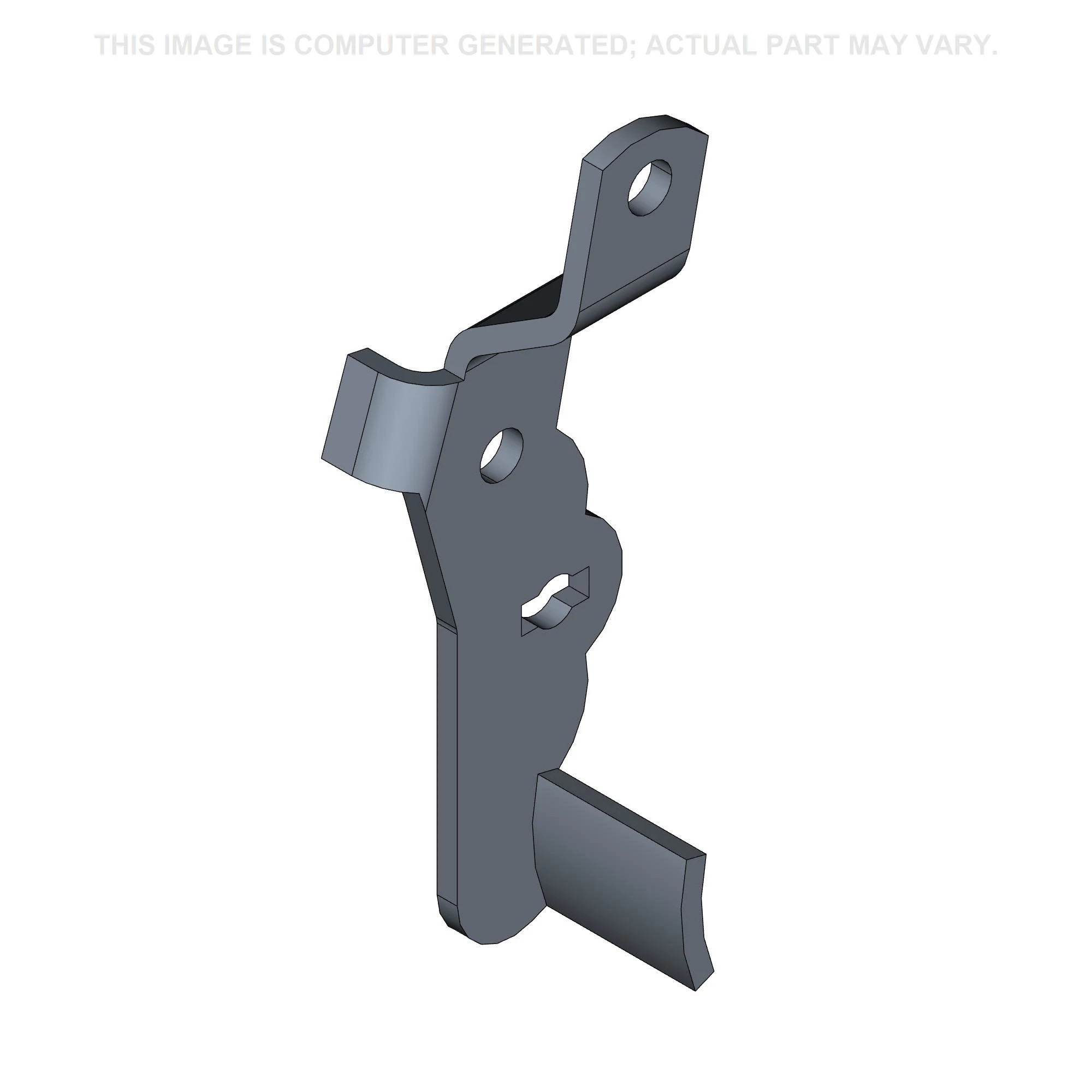

  • 8
    1
    J910979
    LEVA; LEVER - pump shutoff
  • 9
    1
    J912890
    MOLLA; SPRING - lever shutoff
  • 10
    1
    691292C1
    FERMO; HOUSING - spring return
  • 11
    1
    A46322
    GUARNIZIONE; GASKET - pump mounting
  • 12
    1
    1808728C1
    LEVA; LEVER - pump control

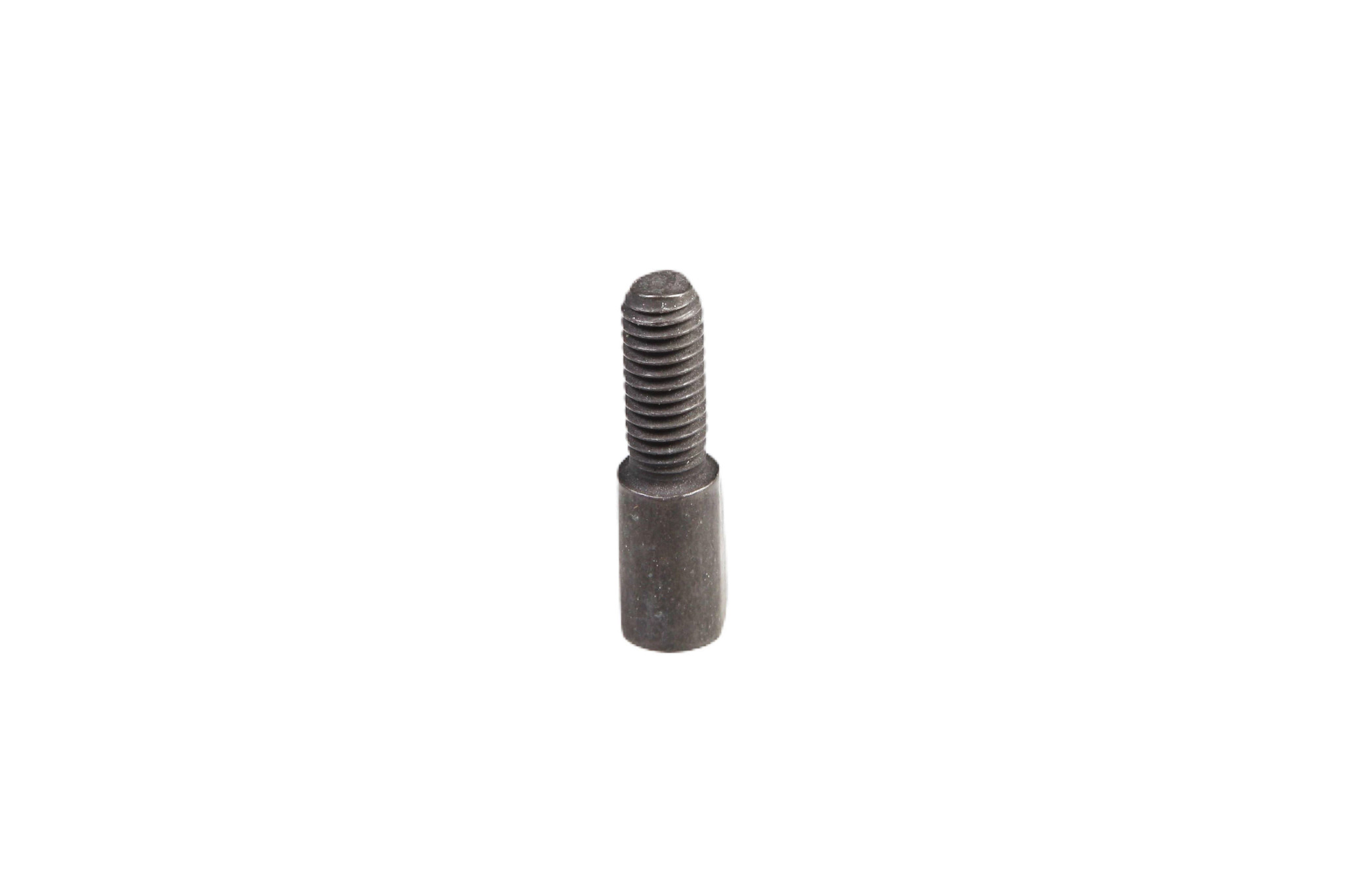

  • 13
    1
    1808822C1
    VITE AD ALETTE M6 x 26mm; SCREW - lever
  • 14
    1
    829-1306
    DADO M6, Cl 10; NUT - hex, 6 x 1 mm, Throttle lever
  • 15
    1
    895-11006
    RONDELLA 6.6mm ID x 12mm OD x 1.6mm Thk; WASHER, M6
  • 16
    1
    892-11006
    RONDELLA DI SICUREZZ M6; WASHER, LOCK, M6
  • 17
    1
    A77775
    RONDELLA DI SICUREZZ; WASHER - lock
  • 18
    1
    A41852
    DADO DI BLOCCAGGIO M14 x 1.5; NUT - hex lock
  • 19
    1
    J912886
    VALVOLA; BOLT - restrictor, banjo
  • 20
    1
    J912614
    INGRANAGGIO; GEAR - fuel pump
  • 21
    1
    J916284
    ANELLO TOROIDALE; O-RING - sealing
  • 22
    4
    J915036
    PRIGIONIERO; STUD - mounting, pump, 55 mm (2-5/32 in)
  • 23
    4
    J902662
    DADO FLANGIATO; NUT - hex flange, 10 mm
  • 24
    2
    845-6015
    BULLONE FLANGIATO Hvy Hex, M6 x 15mm, Cl 8.8; BOLT, Hex Flg, M6 x 15, 8.8, Full Thd
  • 25
    1
    J916142
    SUPPORTO; BRACKET - solenoid mounting
  • 26
    2
    854-10020
    BULLONE Hvy Hex, M10 x 20mm, Cl 10.9; BOLT - heavy hex flange, 10 - 1.5 x 20 mm, class 10.9
  • 27
    1
    J918600
    SOLENOIDE; SOLENOID ASSEMBLY - shutoff, fuel
  • 28
    1
    A77681
    PARAPOLVERE; BOOT - protective, plunger
  • 29
    1
    A77702
    MOLLA; SPRING - return, plunger
