9-026 - LOADER LIFT FRAME AND MOUNTING PARTS LIFT CYLINDER, SUPPORT STRUT, RETURN-TO-DIG AND ANTIROLLBACK
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    141324A1
    ARM; FRAME loader lift, Includes: Ref. 2-4
  • 2
    4
    D127542
    BUCHSE 50.2mm ID x 60mm OD x 30mm L; loader frame pivot
  • 3
    4
    100696A1
    BUCHSE 38.41mm ID x 47.65mm OD x 28.6mm L; Bucket cylinder link pivot, No longer included with frame, Purchase separately
  • 4
    4
    109268A1
    BUCHSE 40.3mm ID x 50mm OD x 35mm L; bucket mounting
  • 5
    1
    111522A1
    PIN 50mm OD x 1113.4mm L; SHAFT loader lift frame pivot
  • 6
    2
    119129A1
    DREHZAPFEN; lift cylinder, closed end, 228 mm, 9 inch long, if used
  • 6
    2
    335177A1
    PIN 50mm OD x 234mm L; lift cylinder pivot, closed end, 234 mm, 9-7/32 inch long, if used
  • 7
    4
    495-81282
    UNTERLEGSCHEIBE 2 1/16'' x 3'' x .109''; flat, 2-1/16 x 3 x 3/32 inch
  • 7A
    UAR
    181842A1
    UNTERLEGSCHEIBE 50.4mm ID x 76mm OD x 3.6mm Thk; special, hardened, install a minimum of one washer per side
  • 8
    6
    800-44050
    SPRENGRING M50, Ext; RING heavy external retaining, No. 50, 50 mm
  • 9
    2
    131417A1
    ZYLINDER Double Acting, 44.4mm Rod, 766mm Stroke; ASSEMBLY, loader lift, 76 mm, 3 inch ID x 766 mm, 30-5/32 inch stroke, see Figure 8-010
  • 10
    2
    219-55
    SCHMIERNIPPEL 90 Degree Elbow, 1/8'' - 27 NPTF; NIPPLE, LUBE, 90?, 1/8'' NPT x .84'' lg
  • 11
    1
    128818A1
    STÜTZE; BRACKET mounting, return-to-dig switch
  • 12
    1
    142524A1
    SCHUTZVORRICHTUNG; COVER return-to-dig switch
  • 13
    2
    614-6016
    SCHRAUBE Hex, M6 x 1 x 16mm, Cl 8.8, Full Thd;
  • 14
    1
    A62209
    KLEMME 5/16'', Insul, 1/4'' Bolt; P-type
  • 15
    2
    833-40406
    FEDERMUTTER M6, U; U-type, 6 mm - 1.0
  • 16
    1
    D137363

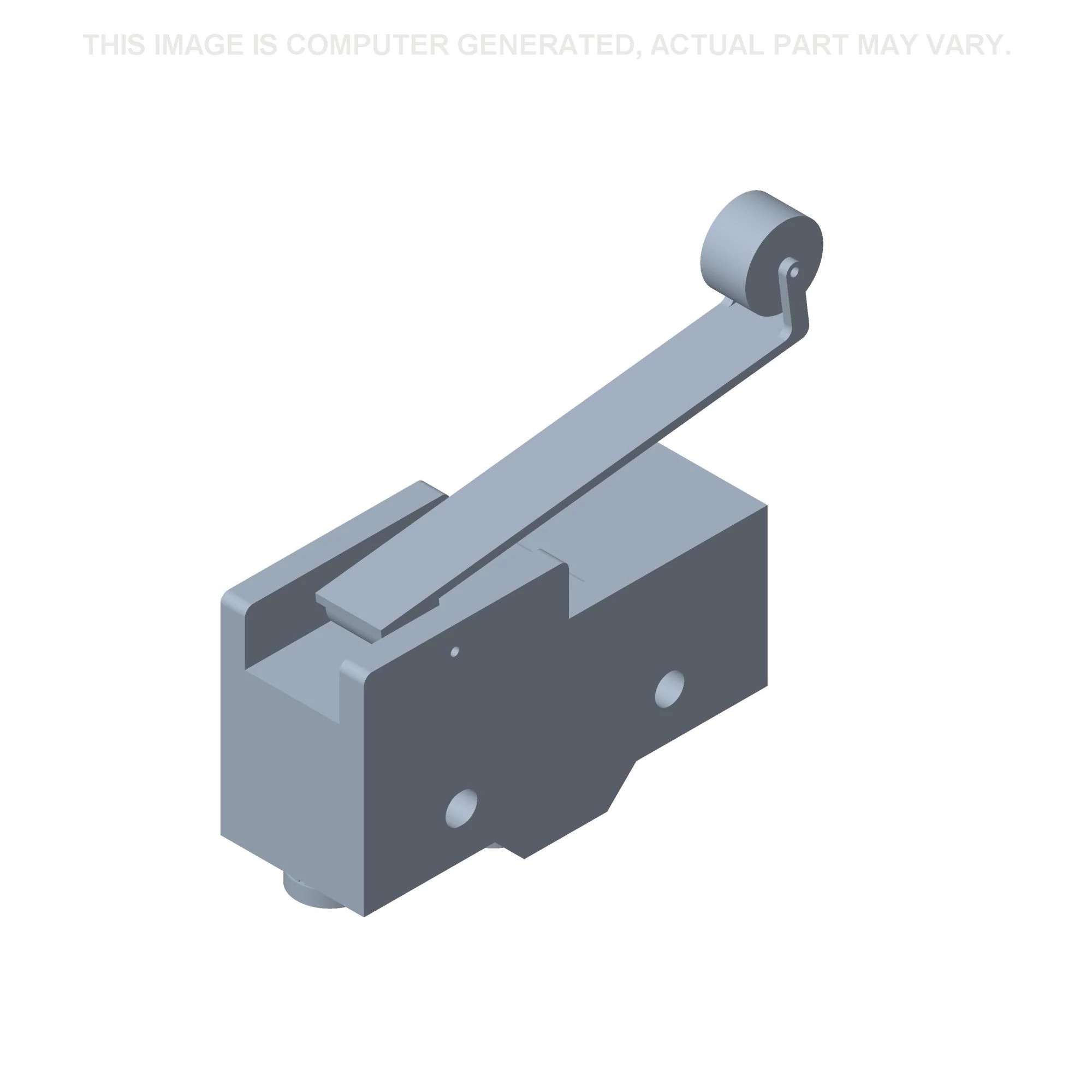

    SCHALTER; return-to-dig
  • 17
    2
    193-1003
    MUTTER Keps, w/LW,#6-32; hex, with external tooth lock washer, No. 6 NC
  • 18
    2
    440-10616
    SCHRAUBE Cross Pan Hd, #6-32 x 1'';
  • 19
    2
    128312A1
    FLANSCHSCHRAUBE Hvy Hex, M10 x 1.5 x 15mm, Gr 8.8; hex flange, special, 10 x 15 mm
  • 21
    1
    242369A1
    STREBE; support, loader frame, left hand lift arm only, no longer available, order 341564A1 strut
  • 22
    1
    D121047
    TÜLLE; support strut, if used
  • 23
    1
    104824A1
    PIN 12.7mm OD; lock, Incl lanyard and hair pin
  • 24
    1
    118900A1
    PIN 40mm OD x 179mm L; LH lift cylinder rod end and support strut, Mount tapered end to the outside
  • 25
    1
    113629A1
    PIN 40mm OD x 155mm L; - 155 mm (6-1/8 inch) long, RH lift cylinder rod end
  • 26
    4
    800-44040
    SPRENGRING M40, Ext; RING heavy external retaining, No. 40, pin retaining
  • 27
    1
    182895A1
    GEWINDESTANGE; ROD antirollback, attaches to bucket cylinder link
  • 28
    1
    192815A1
    PIN 1/2'' - 13, 1.85'' L; anti rollback rod to bucket cylinder link
  • 29
    1
    103-3350
    SPRENGRING #50, .392'' Dia, E-Type; Ring, Retaining, #50, .392'' Dia, E-Type
  • 30
    2
    118901A1

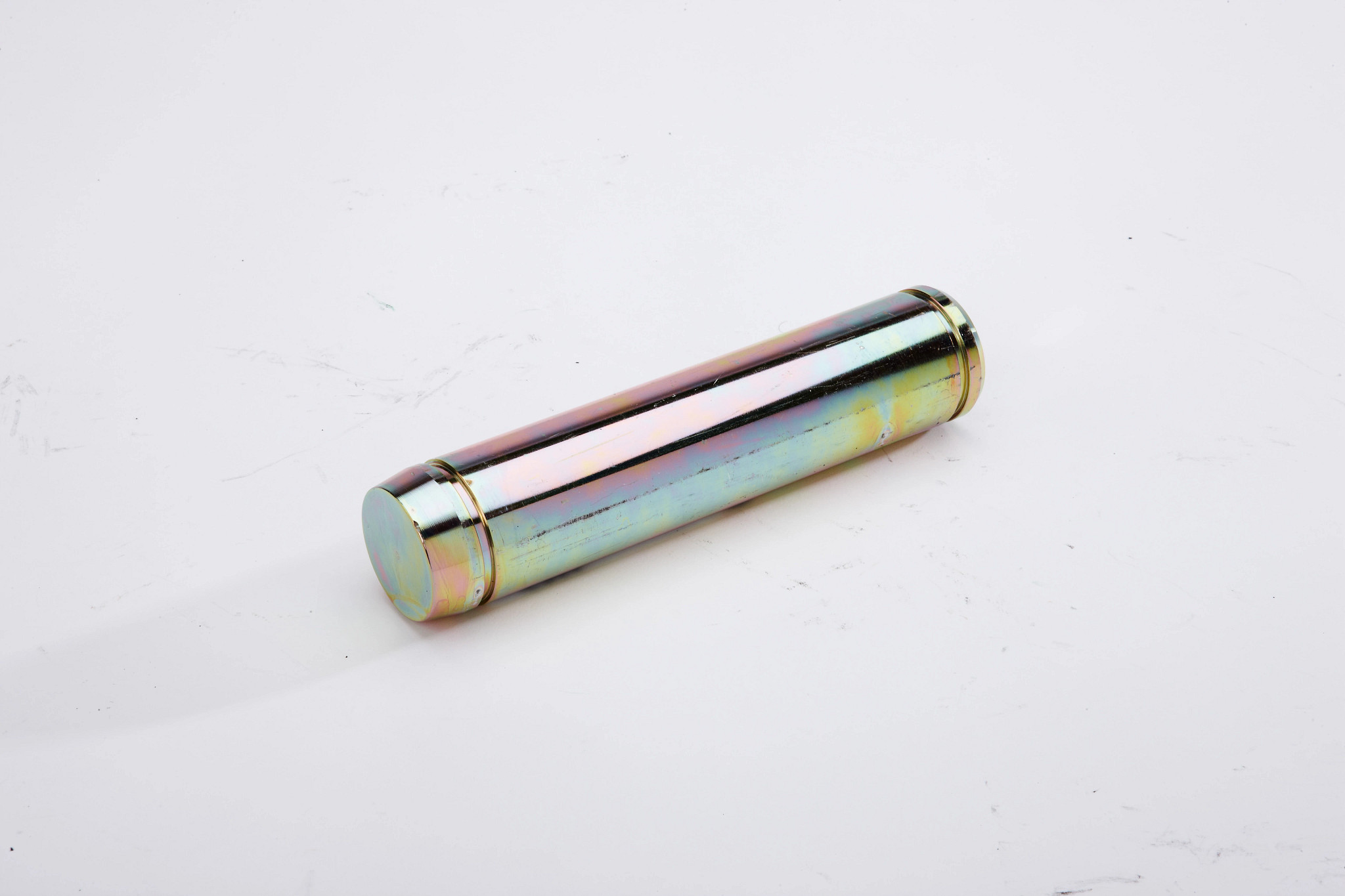

    PIN 40mm OD x 180mm L; Loader lift frame to loader bucket
  • 31
    4
    800-44040
    SPRENGRING M40, Ext; RING heavy external retaining, No. 40, pin retaining
  • 32
    2
    219-1
    SCHMIERNIPPEL 1/8'' - 27 NPTF; FITTING grease, straight, 1/8 PT x 21/32 inch
  • 33
    1
    427-6088
    GABELBOLZEN 3/8'' x 3/4''; PIN clevis, hardened, 3/8 x 7/8 inch
  • 34
    1
    432-612
    SPLINT 3/32'' x 3/4''; PIN , SPLIT (COTTER), 3/32'' x 3/4''
  • 35
    1
    495-11053
    UNTERLEGSCHEIBE 1/2'', SAE; (17/32'' x 1-1/16'' x 3/32'') 1/2'', SAE
  • 36
    1
    341564A1
    STREBE; support, loader frame, left hand lift arm only
  • 37
    1
    344892A1
    TÜLLE 25.4mm OD, 12.7mm ID, 26mm L; support strut, if used
  • 20
    6
    895-11010
    UNTERLEGSCHEIBE 11mm ID x 20mm OD x 2mm Thk; flat, 11 x 20 x 2 mm
