58.130.AJ - RAHMEN
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    84593073
    TROG; Center, Auger Floor
  • 2
    2
    84977271
    STÜTZE; Rear
  • 3
    2
    84977209
    PIN; Rear Support
  • 4
    2
    84977272
    STÜTZE; Foot
  • 5
    2
    87593972

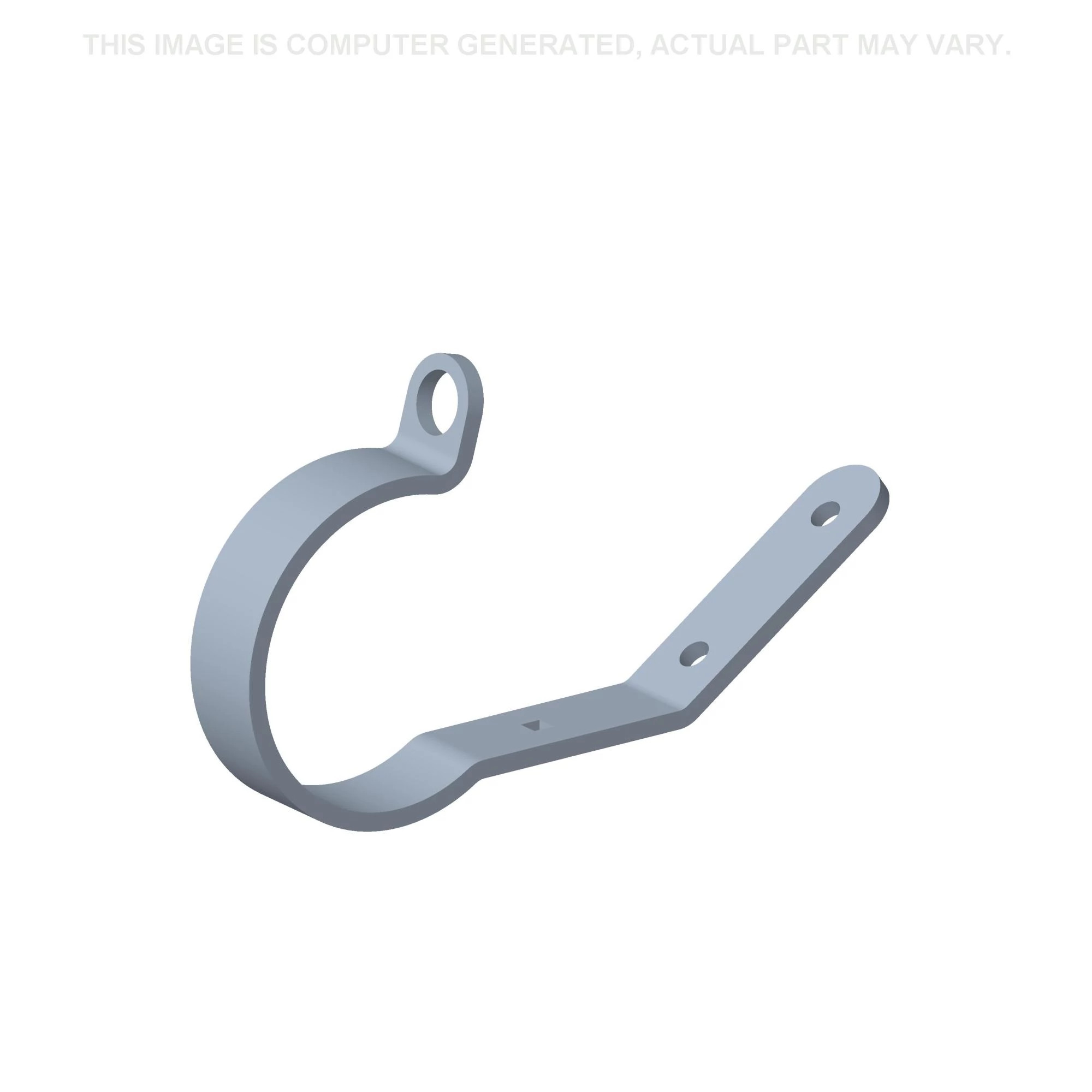

    HALTERUNG; PTO
  • 6
    2
    87665435
    KETTE; Support
  • 7
    2

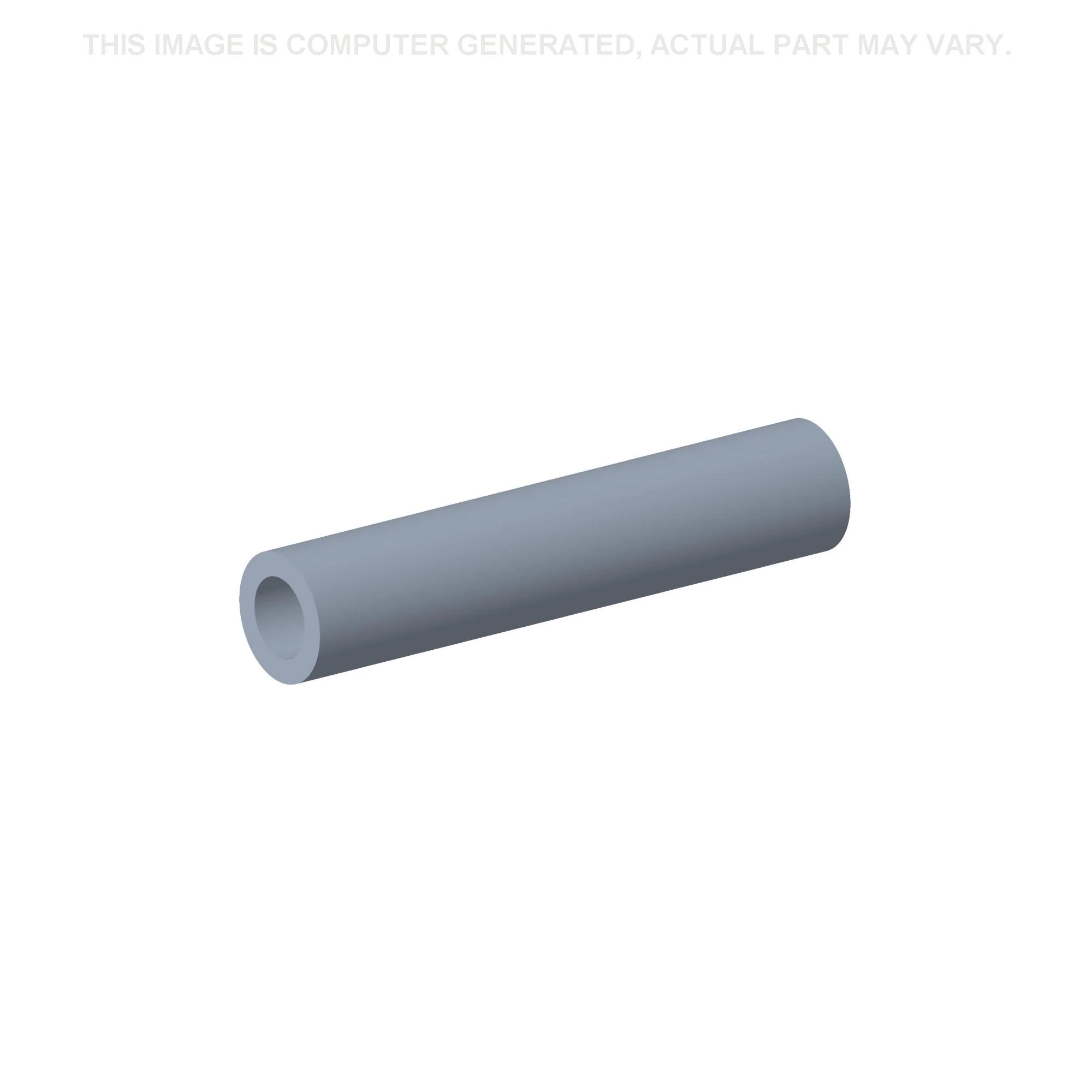

    84977330
    BUCHSE; Rear Support Mounting
  • 8
    2
    9706703
    SCHLOSSSCHRAUBE Sht Sq Nk, M6 x 1 x 20mm, Cl 8.8, Full Thd;
  • 9
    2

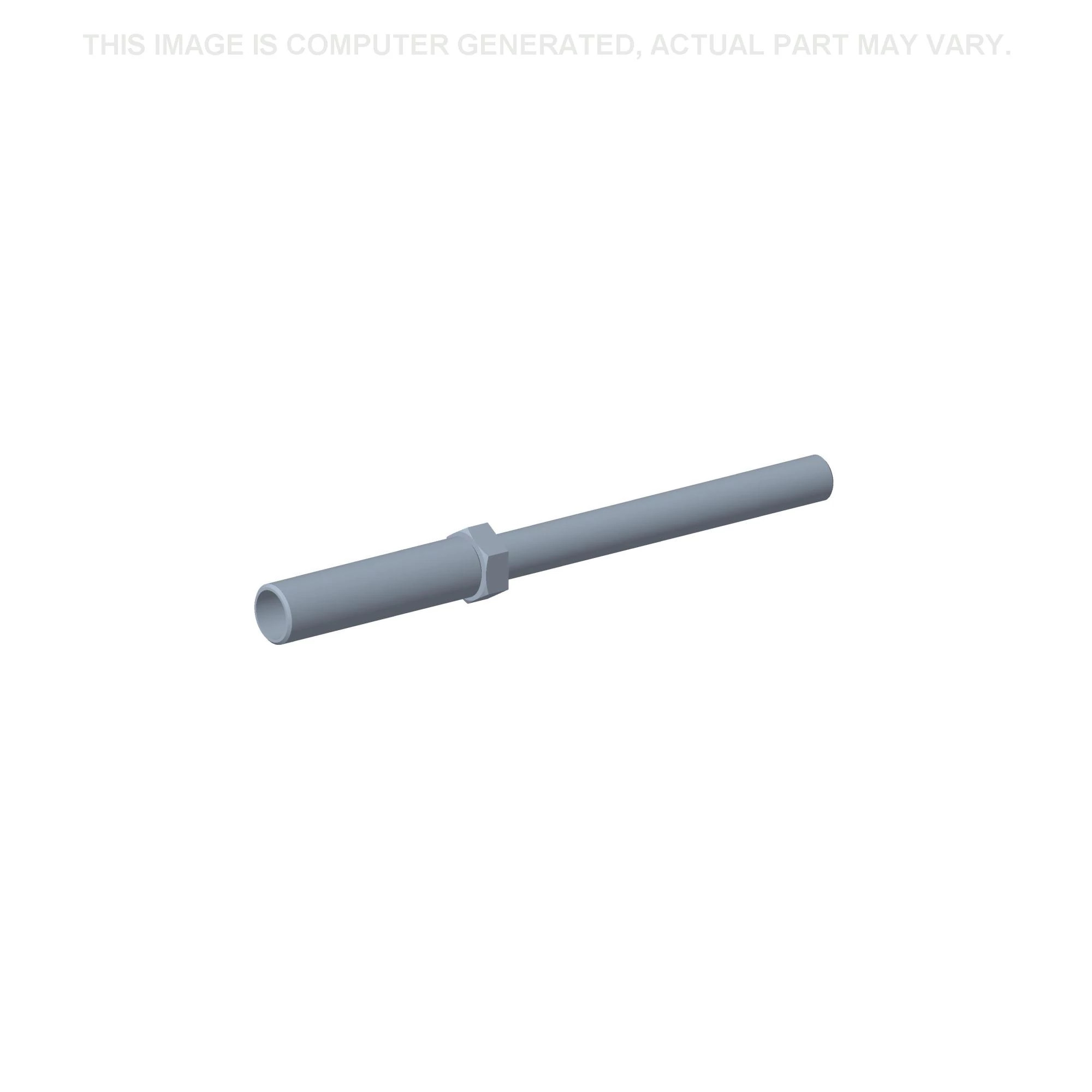

    87747216
    SCHRAUBE Hex, M16 x 140mm, Cl 8.8; Foot Mounting
  • 10
    2
    86000441
    SICHERUNGSMUTTER Hex, M16 x 2, Cl 8, ZND;
  • 11
    2
    412649
    TELLERFEDER M6 Bolt Size x 18mm OD x 1.4mm Thk;
  • 12
    2
    9706755
    MUTTER Hex, M6 x 1, Cl 8, ZND;
  • 13
    16
    86507486
    SCHLOSSSCHRAUBE M8 x 1.25 x 20mm, Cl 8.8; 8 Row 30'', 36'', 38'' and 6 Row 30''
  • 13
    20
    86507486
    SCHLOSSSCHRAUBE M8 x 1.25 x 20mm, Cl 8.8; 12 Row 30''
  • 14
    50
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk; 6 Row 30''
  • 14
    53
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk; 8 Row 30''
  • 14
    61
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk; 8 Row 36'' and 38''
  • 14
    83
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk; 12 Row 30''
  • 15
    45
    9706690
    MUTTER Hex, M8 x 1.25, Cl 8, ZND; 6 Row 30''
  • 15
    48
    9706690
    MUTTER Hex, M8 x 1.25, Cl 8, ZND; 8 Row 30''
  • 15
    56
    9706690
    MUTTER Hex, M8 x 1.25, Cl 8, ZND; 8 Row 36'' and 38''
  • 15
    78
    9706690
    MUTTER Hex, M8 x 1.25, Cl 8, ZND; 12 Row 30''
  • 16
    16
    86619060
    SCHLOSSSCHRAUBE M8 x 1.25 x 16mm, Cl 8.8; 6 Row 30''
  • 16
    20
    86619060
    SCHLOSSSCHRAUBE M8 x 1.25 x 16mm, Cl 8.8; 8 Row 30''
  • 16
    24
    86619060
    SCHLOSSSCHRAUBE M8 x 1.25 x 16mm, Cl 8.8; 8 Row 36'' and 38''
  • 16
    34
    86619060
    SCHLOSSSCHRAUBE M8 x 1.25 x 16mm, Cl 8.8; 12 Row 30''
  • 17
    1
    120104
    SCHRAUBE Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd;
  • 18
    4

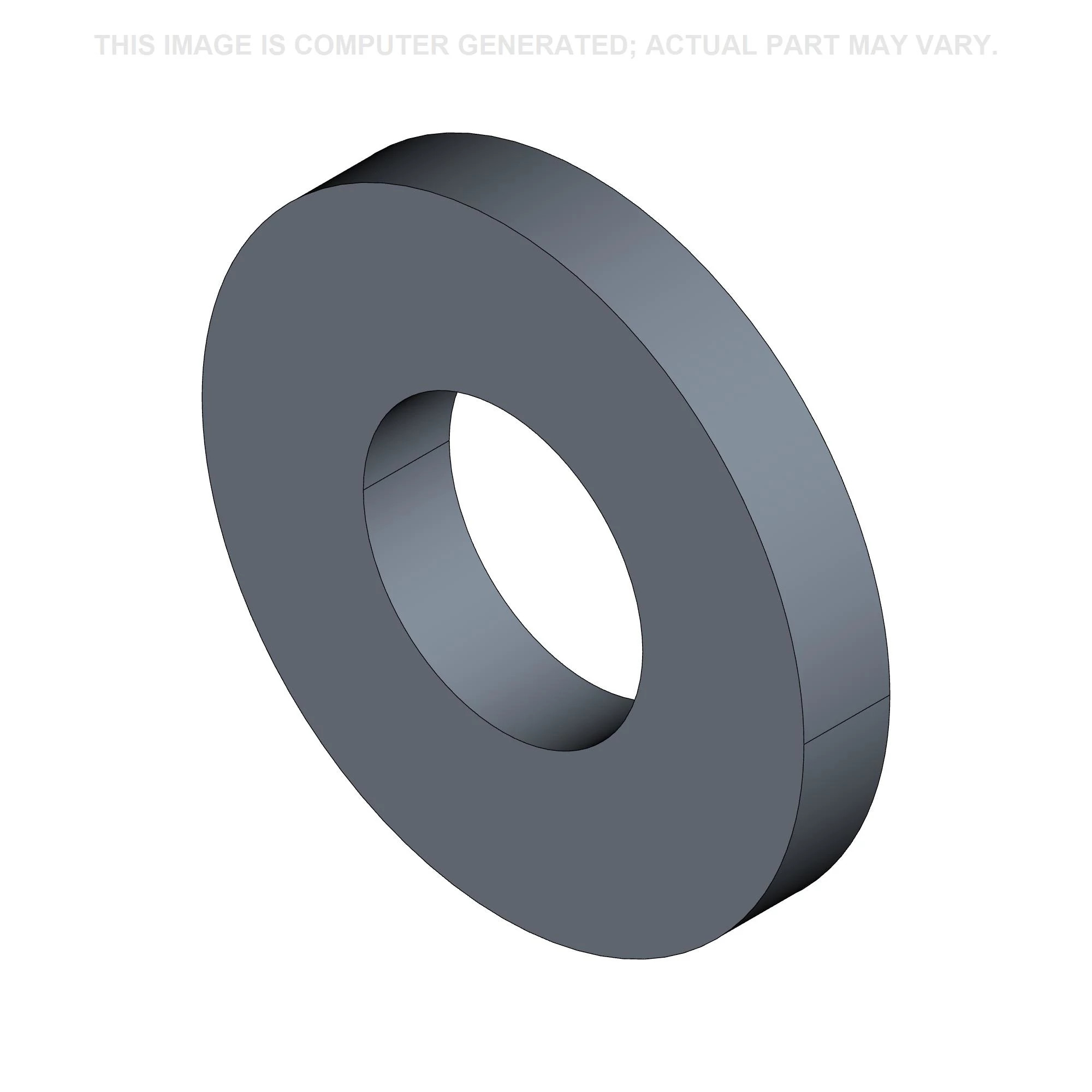

    394630
    UNTERLEGSCHEIBE 13mm ID x 28mm OD x 4mm Thk;
  • 19
    2
    44151
    SCHRAUBE Hex, M12 x 1.75 x 150mm, Cl 10.9;
  • 20
    4
    84011662
    UNTERLEGSCHEIBE 14mm ID x 32mm OD x 3.5mm Thk; Support
  • 21
    2
    412126
    SICHERUNGSMUTTER M12 x 1.75;
  • 22
    4
    43127
    SCHRAUBE Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd;
  • 23
    12
    120038
    SCHLOSSSCHRAUBE Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd; 6 Row 30''
  • 23
    16
    120038
    SCHLOSSSCHRAUBE Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd; 8 Row 30''
  • 23
    16
    120038
    SCHLOSSSCHRAUBE Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd; 8 Row 36'' and 38''
  • 23
    24
    120038
    SCHLOSSSCHRAUBE Rnd Head, M8 x 1.25 x 30mm, Cl 8.8, Full Thd; 12 Row 30''
  • 24
    1
    47390406
    RAHMEN; 6 Row 30''
  • 24
    1
    84582244
    RAHMEN; 8 Row 30''
  • 24
    1
    84593091
    RAHMEN; 8 Row 36'' and 38''
  • 24
    1
    84564401

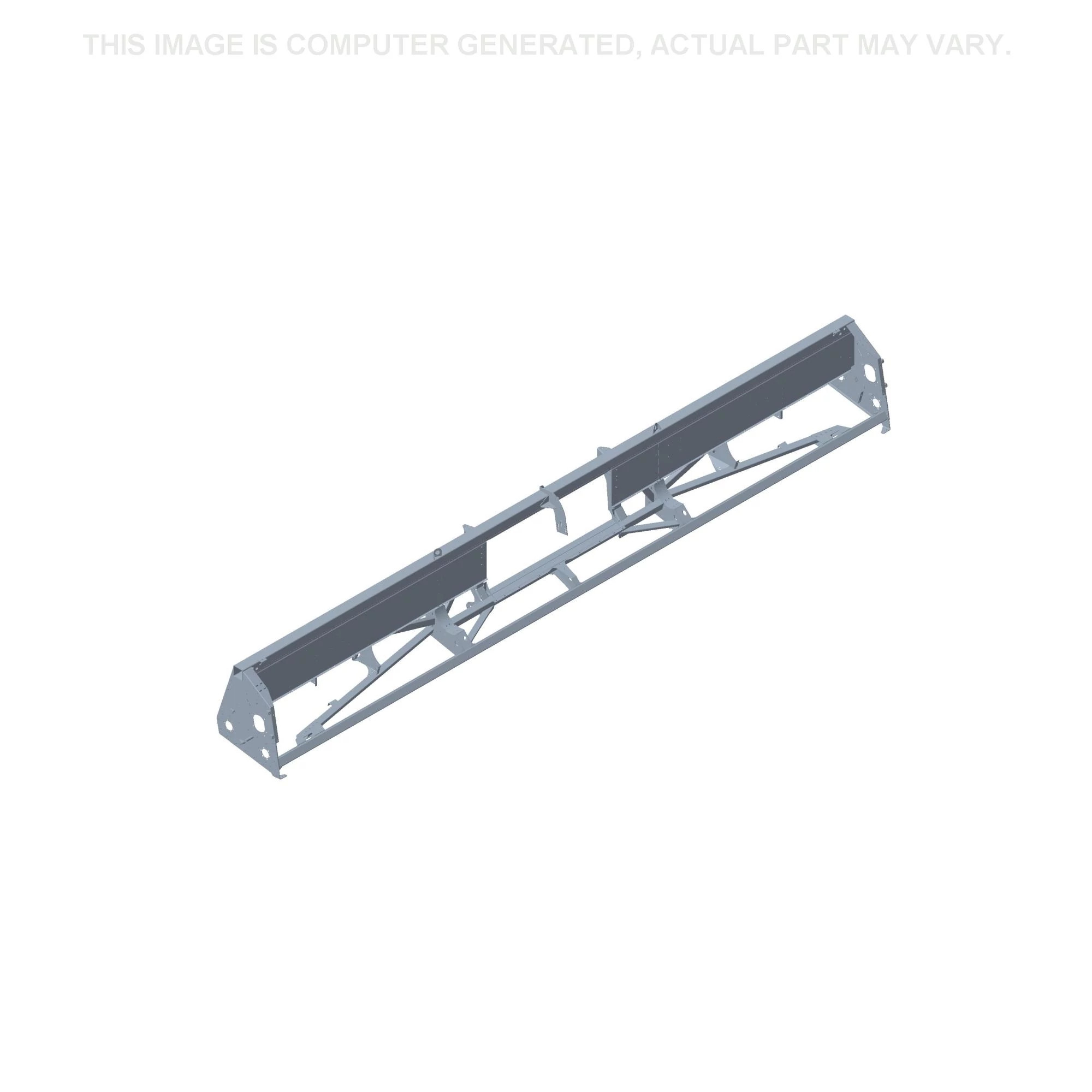

    RAHMEN; 12 Row 30''
  • 25
    1
    47391846
    TROG; LH Auger Floor, 6 Row 30''
  • 25
    1

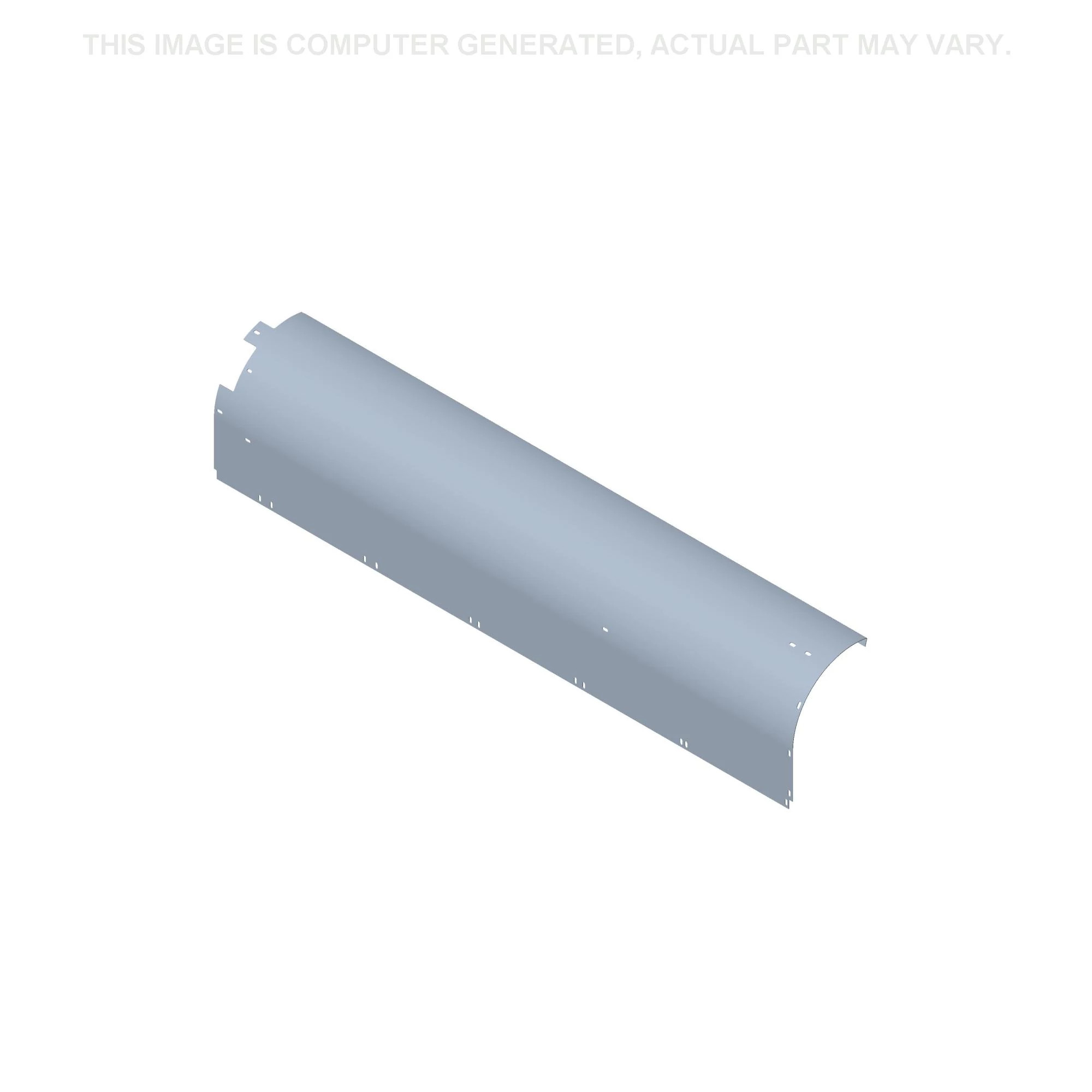

    47359853
    TROG; LH Auger Floor, 8 Row 30''
  • 25
    1

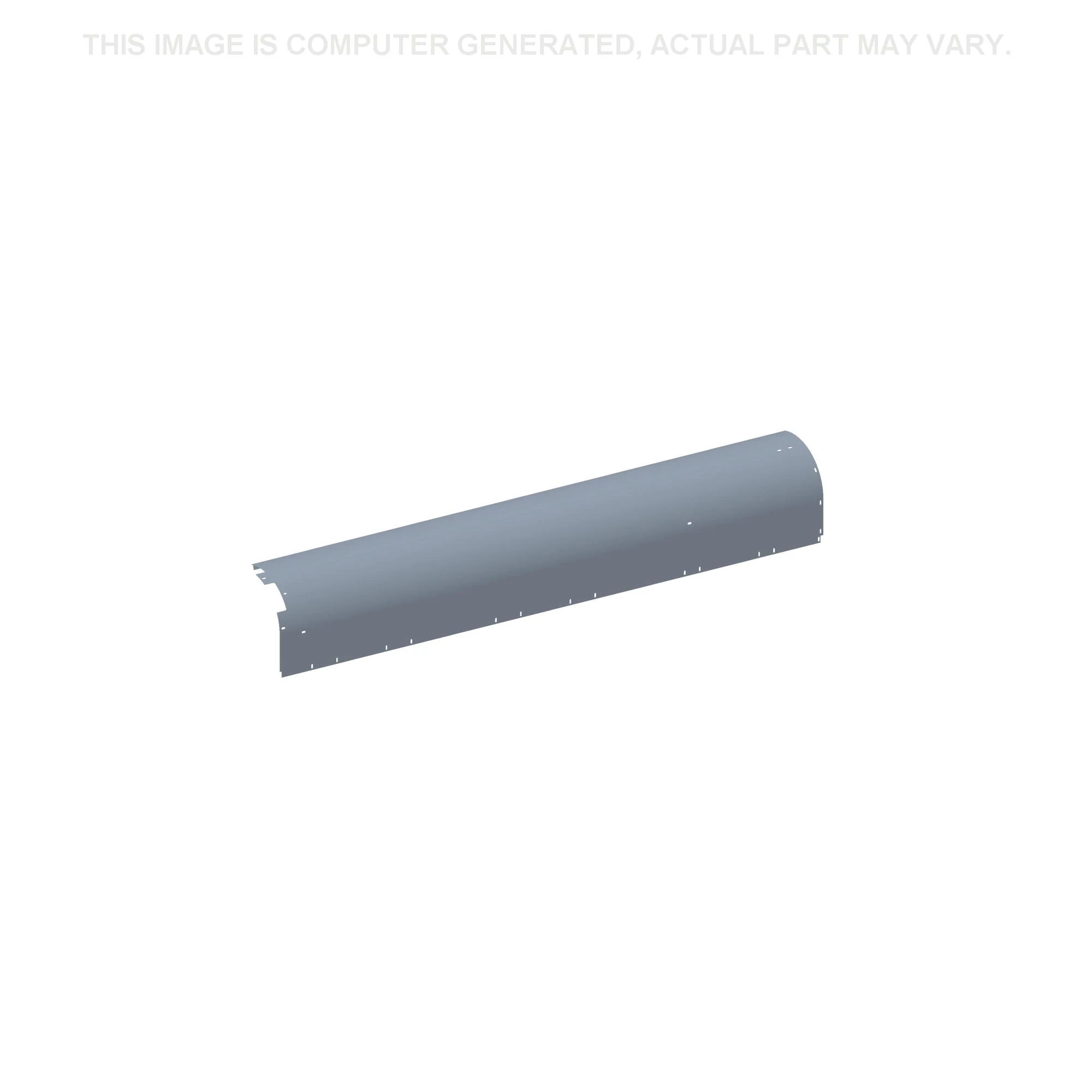

    84593078
    TROG; LH Auger Floor, 8 Row 36'' and 38''
  • 25
    1
    47359840
    TROG; LH Auger Floor, 12 Row 30''
  • 26
    1
    47391844
    TROG; RH Auger Floor, 6 Row 30''
  • 26
    1

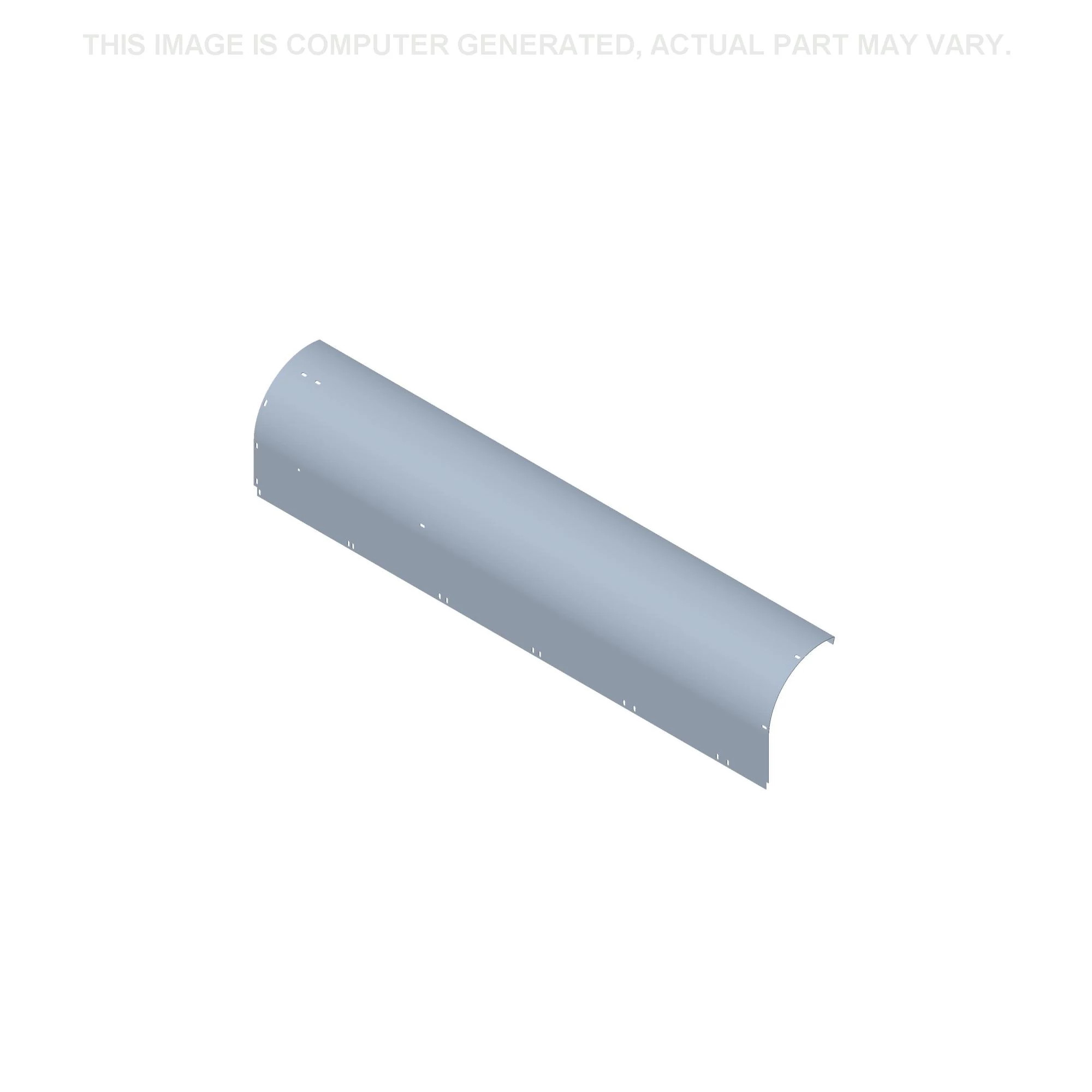

    47359851
    TROG; RH Auger Floor, 8 Row 30''
  • 26
    1

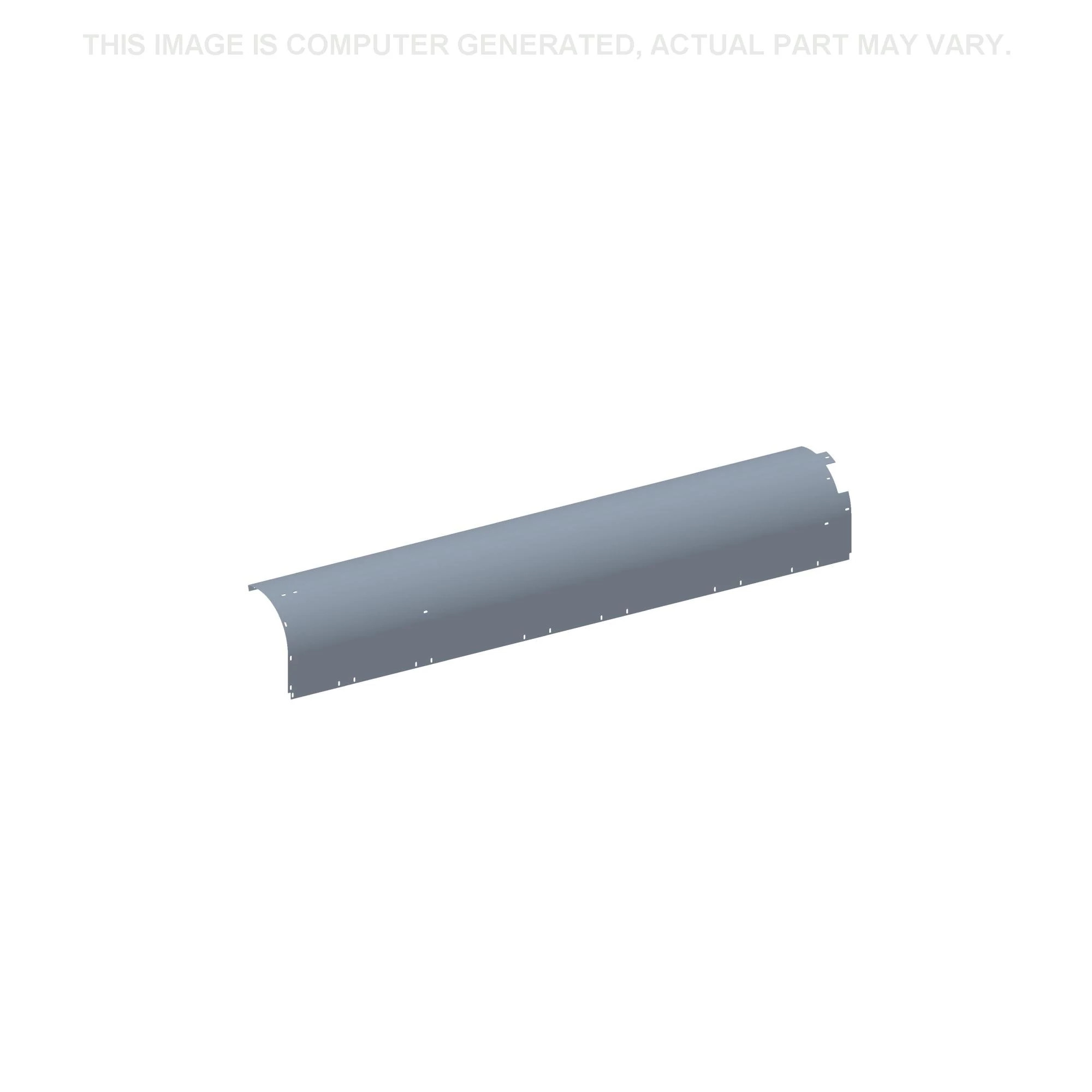

    84593076
    TROG; RH Auger Floor, 8 Row 36'' and 38''
  • 26
    1

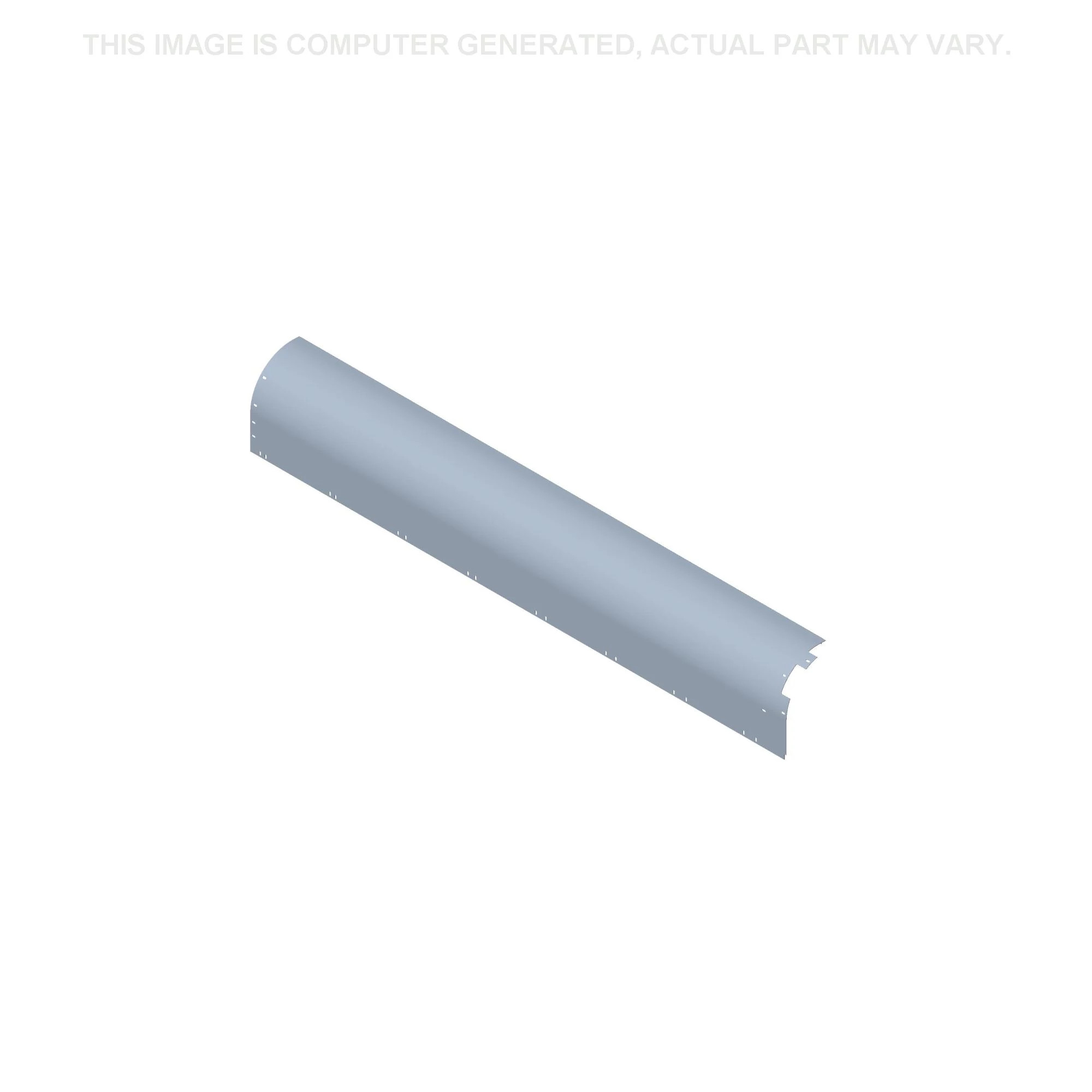

    47359844
    TROG; RH Auger Floor, 12 Row 30''
