E.30.A[03] - INTERNAL LADDERS AND BIN SENSORS (2ND SERIAL NO. RANGE)
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    4
    1548
    SICHERUNGSMUTTER 5/16''-18, GC;
  • 2
    32
    2335
    MUTTER 3/8''-16, G5;
  • 3
    2
    2973
    SCHLAUCHSCHELLE #28, 1.31/2.25 Type F Worm;
  • 4
    1
    7174
    DICHTUNG; 3/4'' wide x 1/2'' thick;Refer to Sub Hopper Water Leak Kit page for details;Purchase 22705K if tank has been removed
  • 5
    1
    419993A1
    DICHTSTREIFEN; 1/2'' wide x 1/4'' thick - high memory;Priced by the inch;30'' required
  • 6
    32
    8633
    UNTERLEGSCHEIBE; 7/16'' id x 1'' od x 5/64'' thick, ss
  • 7
    32
    8634
    SICHERUNGSSCHEIBE; 3/8'' ss
  • 8
    1
    9037
    UNTERLEGSCHEIBE; poly 5/16'' id
  • 9
    6
    9067
    SCHLOSSSCHRAUBE 3/8''-16 x 1 1/4'' Stainless;
  • 10
    4
    8269056
    BUCHSE; Short NK, 5/16''-18 x 1 1/4'', Stainless
  • 11
    1
    9516
    DICHTUNG; sponge 1 1/4'' wide x 3/4'' thick;Priced by the inch
  • 12
    2
    9528
    INNENSECHSKANTSCHRAU Sl Rnd Hd, #10 - 32 x 0.50'', SST; machine #10-32 x 1/2'' rh skt-slt ss
  • 13
    1
    280827
    SCHLOSSSCHRAUBE Sht Sq Nk, 5/16'' - 18 x 1 1/4'', Gr 5;
  • 14
    1
    86629544
    SICHERUNGSMUTTER 5/16'' - 18, GR B;
  • 15
    2
    9587
    SICHERUNGSSCHEIBE; #10 ss
  • 16
    2
    9588
    SCHRAUBE Sl Sq, #10 - 32 x 1.50''; mch #10-32 x 1 1/2'' rh sq-slt ss
  • 17
    2
    9589
    MUTTER; #10-32 ss
  • 18
    18
    9793
    SCHLOSSSCHRAUBE Regular NK, 3/8 - 16 x 1.5, SST; 3/8'' x 1 1/2'' ss
  • 19
    8
    9986
    SCHRAUBE Rd Hd, 3/8'' - 16 x 1.25''; hex socket 3/8-16 x 1 1/4'' Sltd Rd Hd
  • 20
    1
    13501V2
    SENSOR; Refer to Sensor page for details
  • 21
    1
    13916
    SENSOR; Refer to Sensor page for details
  • 22
    1
    GL-146

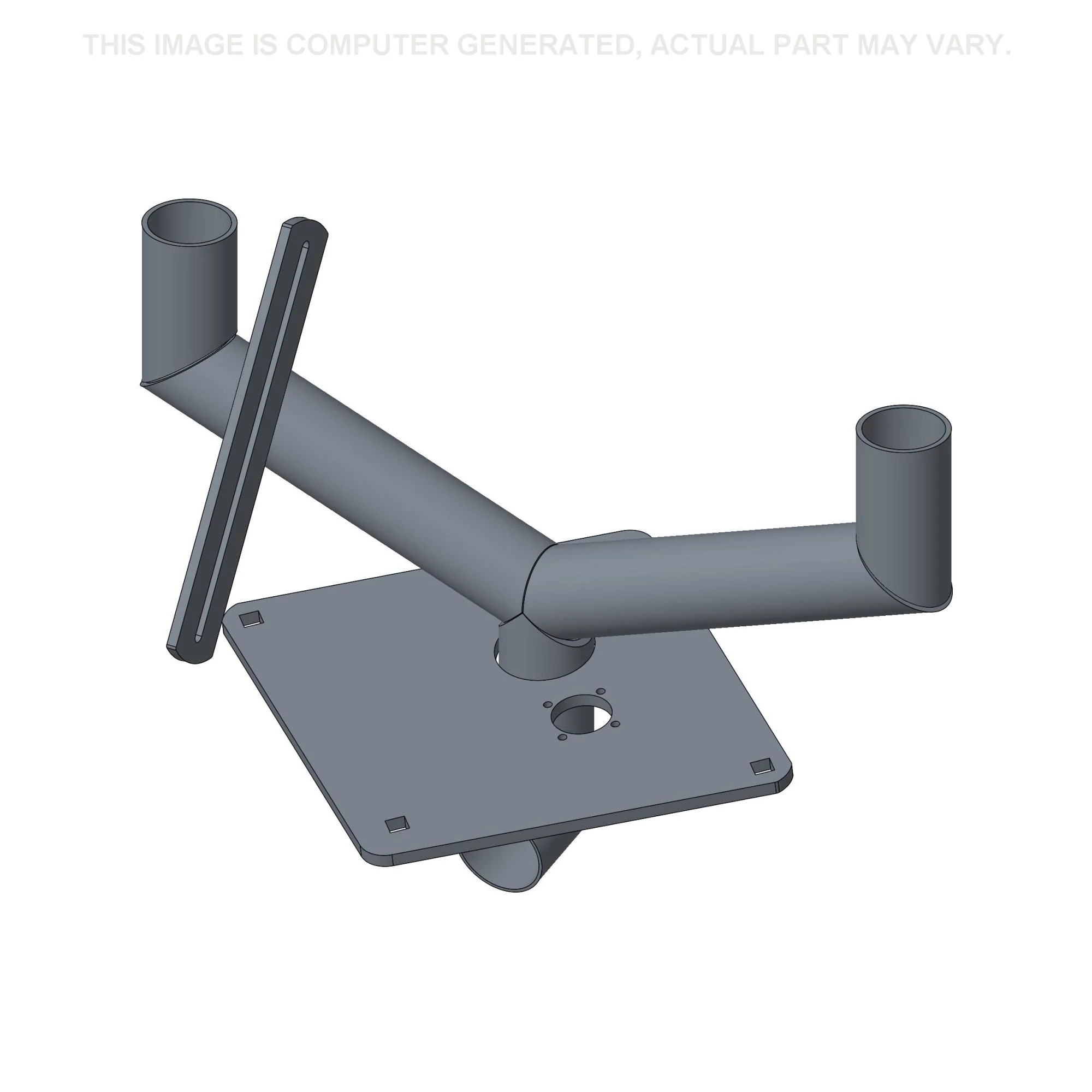

    HALTERUNG; air inlet/internal ladder
  • 23
    1
    GL-159
    LEITER; internal tank
  • 24
    1
    GL-349

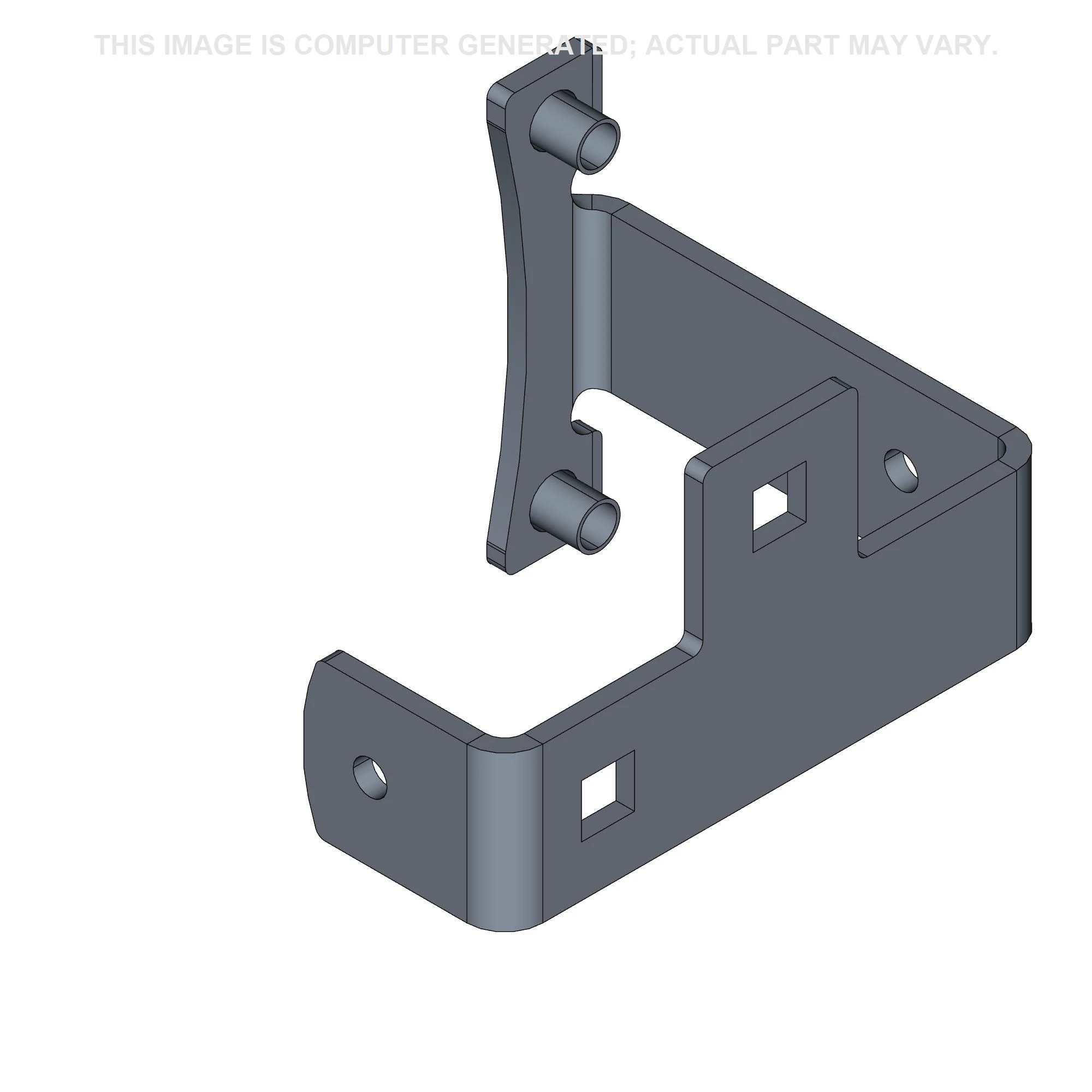

    HALTERUNG; mount, bin level sensor - ultrasonic
  • 25
    1
    GL-404
    SCHLAUCH; Tank Pressurization
  • 25
    1
    GL-421
    SCHLAUCH; Tank Pressurization;For Tow Behind use GL-421 at Tank #3, for Tow Between use GL-421 at Tank #2 and #3
  • 40
    1
    86629479
    UNTERLEGSCHEIBE .192'' ID x 3/8'' OD x .048'' Thk; rubber
  • 41
    2
    9447
    SCHRAUBE Pan Hd, #10 - 24 x 0.75'', Sl Sq Drive; mch #10-24 x 3/4'' ph sq-slt ss
  • 42
    2
    9527
    UNTERLEGSCHEIBE; #10 ss
  • 43
    2
    9448
    MUTTER; #10-24 stainless steel
  • 44
    4
    9445
    SCHRAUBE Pan Hd, #4 - 40 x 5/8'', Stainless; mch #4-40 x 5/8'' ph pi ss
  • 45
    4
    9446
    SICHERUNGSMUTTER; #4-40, stainless steel
