10.103.AA - CRANKSHAFT
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    87342925
    AUSTAUSCHKURBELWELLE; 5088, 6088
  • 1
    1
    87356216
    AUSTAUSCHKURBELWELLE; 7088
  • 1
    1
    87356215
    KURBELWELLE; 7088
  • 1
    1
    87356215C
    HAUPTBAUTEIL-KURBELW CRANKSHAFT; 7088
  • 1
    1
    87356215R
    AUSTAUSCHKURBELWELLE CRANKSHAFT; 7088
  • 1
    1
    87335716
    KURBELWELLE; 5088 , 6088
  • 2
    1
    J918776
    ZAHNRAD;
  • 3
    1
    J904483
    PIN 6.01mm OD x 8mm L;
  • 4
    1
    87422144

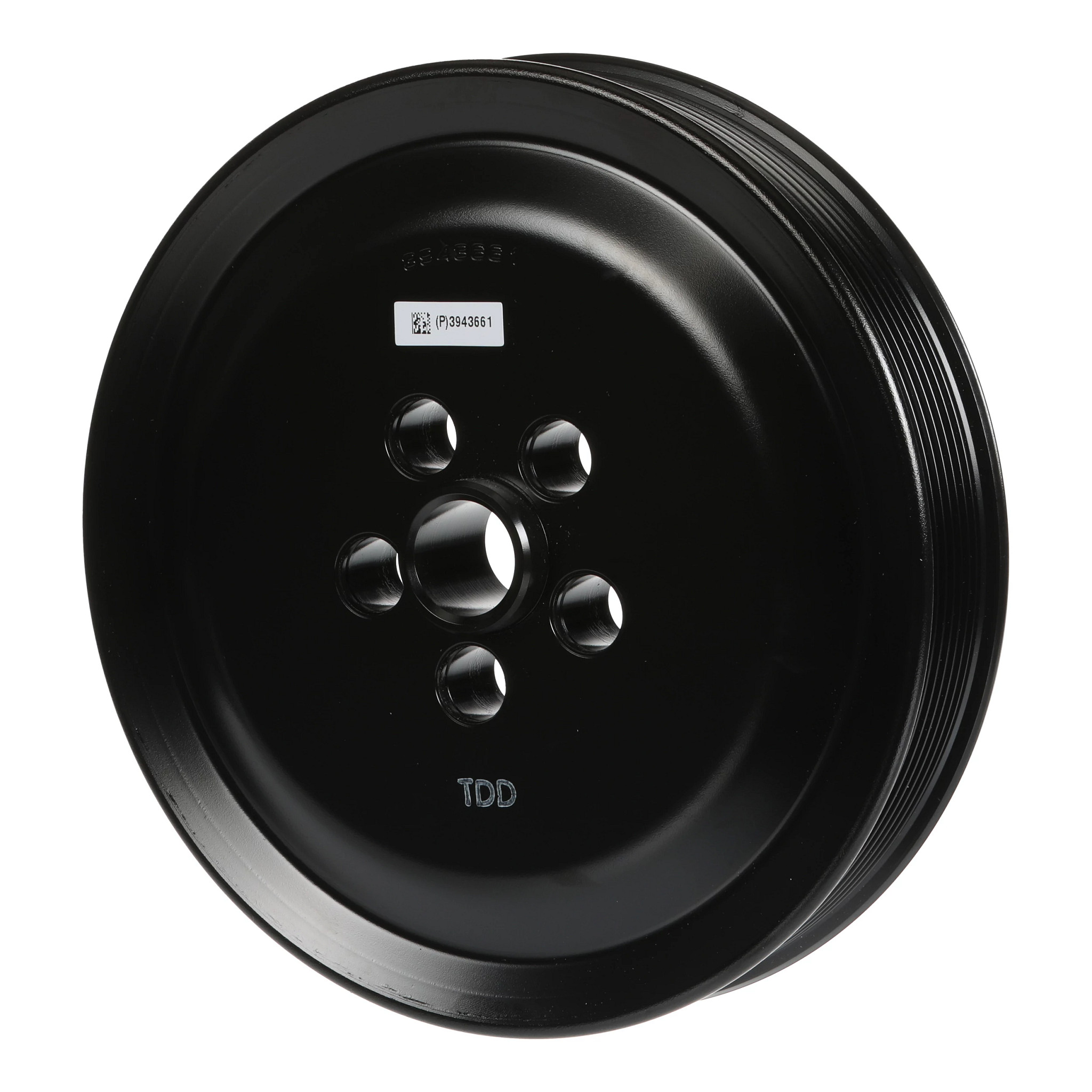

    RIEMENSCHEIBE 199.42mm OD; Crankshaft;7088
  • 4
    1
    J925570
    DÄMPFER; 5088
  • 4
    1
    J943660
    RIEMENSCHEIBE; 4 Bolt
  • 5
    1
    87357611
    DÄMPFER 280mm OD; 6088;7088
  • 5
    1
    J925570
    DÄMPFER; 5088
  • 5
    1
    87349482

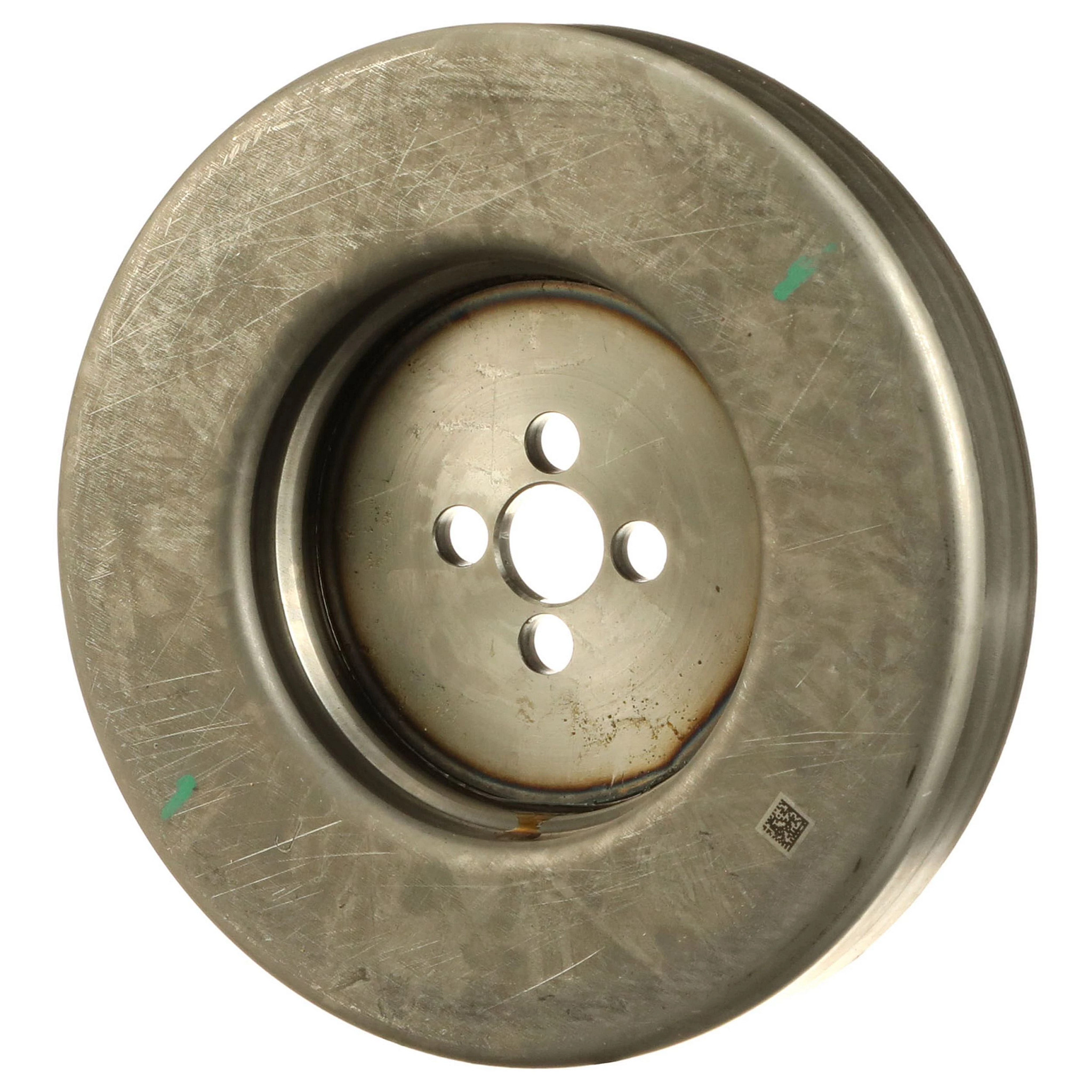

    DÄMPFER 279.5mm OD; 6088
  • 6
    4
    J914118

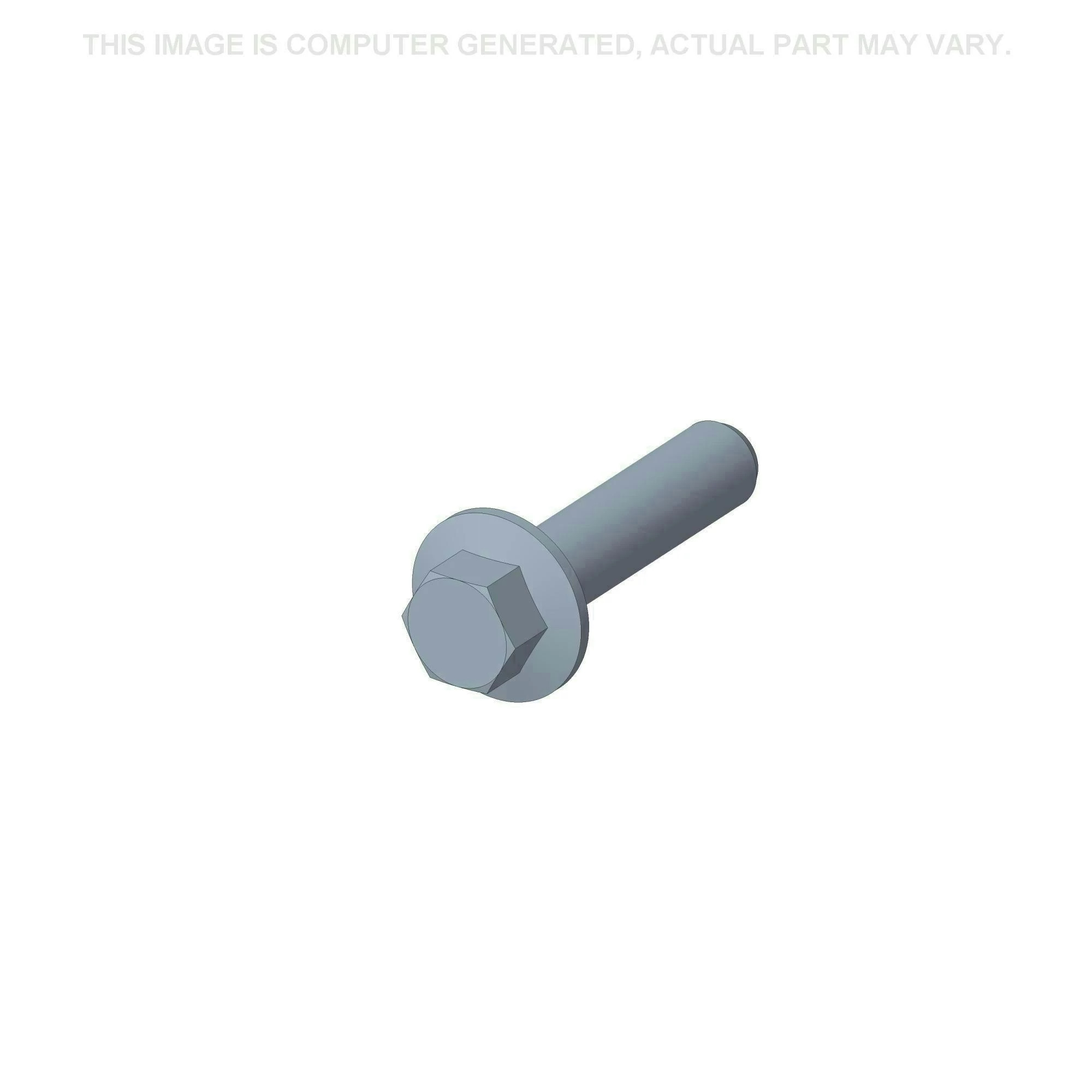

    FLANSCHSCHRAUBE Hex, M14 x 1.5 x 60mm, Cl 12.9; M14 x 60
  • 7
    1
    NSS
    KEIN EINZELVERKAUF; Seal, Order J934486 Ref 24
  • 8
    1
    J933384

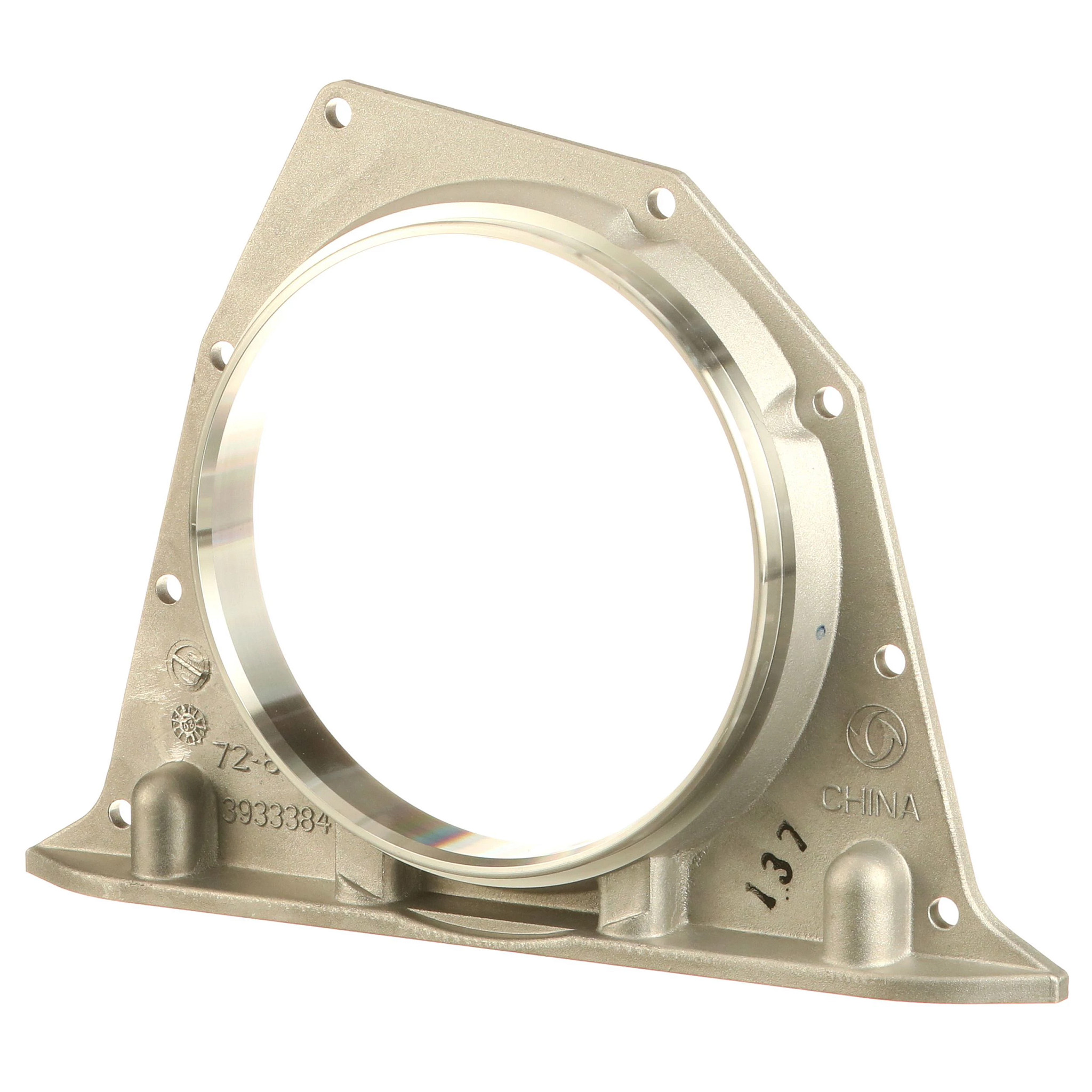

    HINTERE ABDECKUNG; Oil Seal
  • 9
    1
    J914301
    DICHTUNG;
  • 10
    8
    87409160
    SCHRAUBE Hex, M6 x 1 x 16mm, Cl 10.9; M6 x 16
  • 11
    6
    J945930
    LAGERSATZ; Main, Standard
  • 11
    6
    J945931
    LAGERSATZ; Main, Undersize 0.25 mm
  • 11
    6
    J945932
    LAGERSATZ; Main, Undersize 0.50 mm
  • 11
    6
    J945933
    KURBELWELLENLAGER; Main, Undersize 0.75 mm
  • 11
    6
    J945934
    LAGERSATZ; Main, Undersize 1.00 mm
  • 12
    1
    J945929
    DRUCKLAGER; Thrust, Standard
  • 12
    1
    J945922
    DRUCKLAGER; Thrust, Undersize 0.25 mm
  • 12
    1
    J945923
    DRUCKLAGER; Thrust, Undersize 0.50 mm
  • 12
    1
    J945924
    DRUCKLAGER; Thrust, Undersize 0.75 mm
  • 12
    1
    J945925
    DRUCKLAGER; Thrust, Undersize 1.00 mm
  • 12
    1
    J945926
    DRUCKLAGER; Thrust, Standard, Oversize 0.25 mm
  • 12
    1
    J945927
    DRUCKLAGER; Thrust, Standard, Oversize 0.50 mm
  • 12
    1
    J945928
    DRUCKLAGER; Thrust, Undersize 0.50 mm, Oversize 0.50 mm
  • 13
    1
    J329899

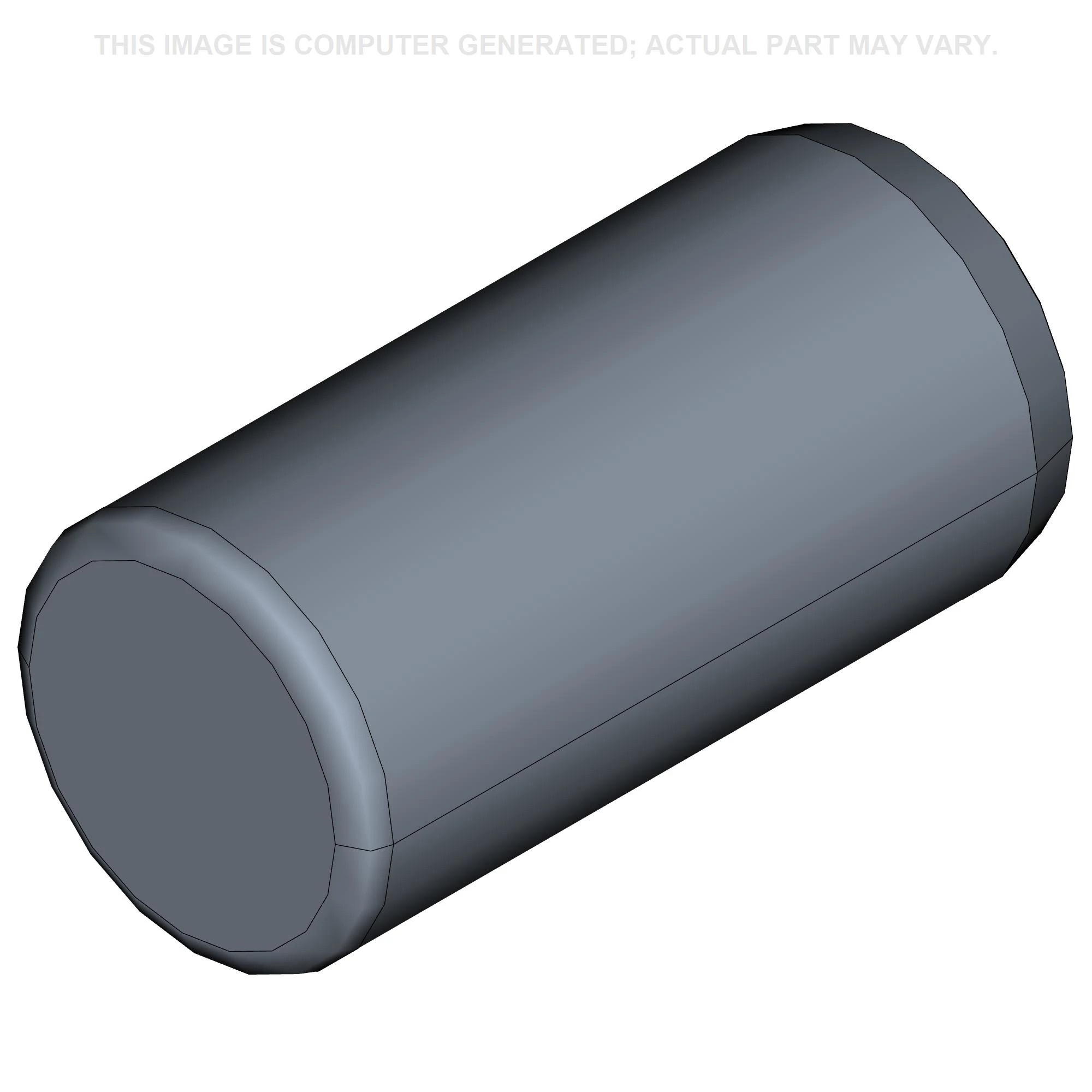

    PASSSTIFT 5.01mm OD x 10mm L;
  • 14
    4
    87335729
    SCHRAUBE; M6 x 1 x 12
  • 15
    1
    87335719
    RING; Speed Indicator
  • 16
    1
    87434865

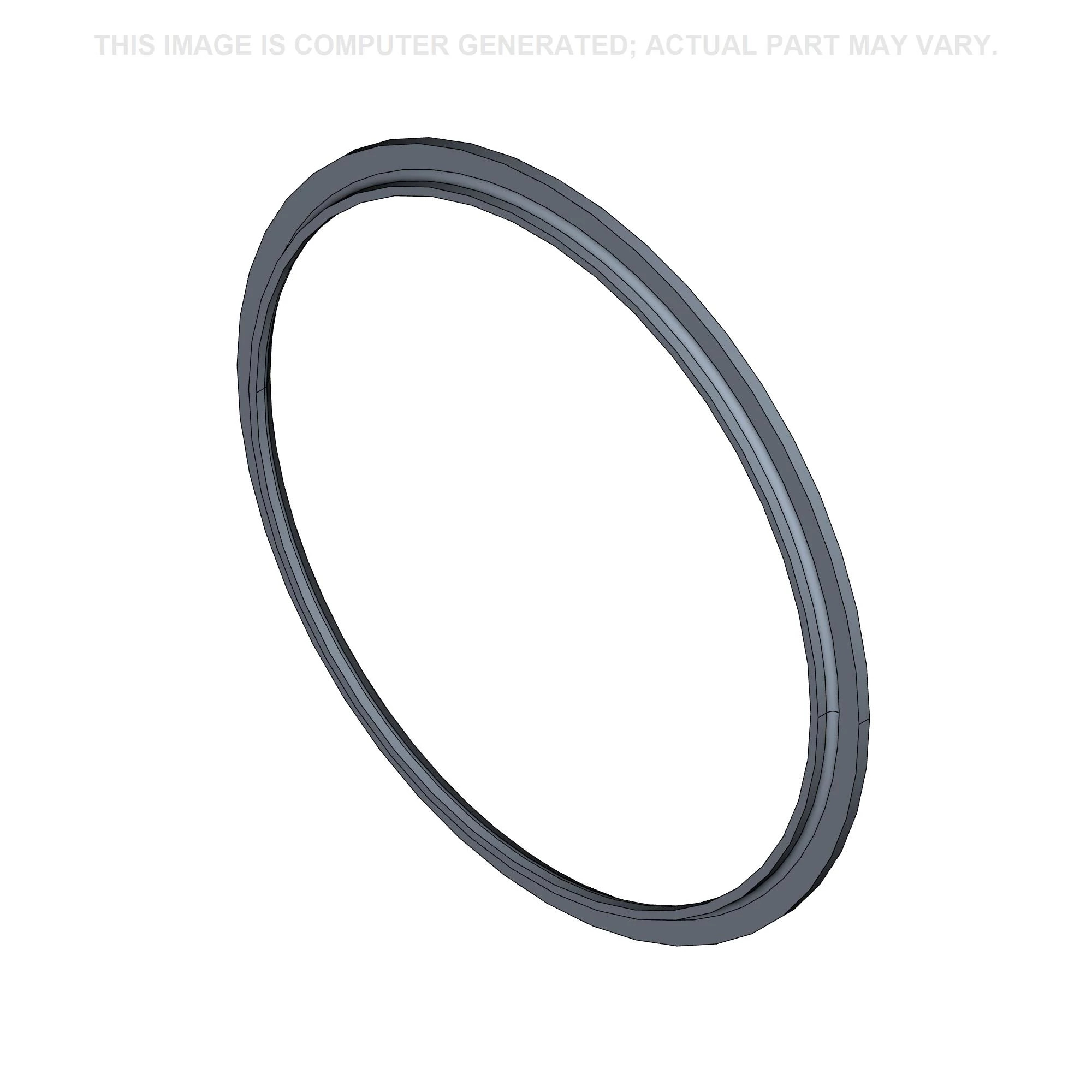

    DICHTUNG; Dust
  • 17
    1
    A77810
    SERVICE-SATZ 132.89mm ID x 150.32mm OD; Crankshaft, Rear, Inc 18, 19
  • 18
    1
    NSS
    KEIN EINZELVERKAUF; SLEEVE
  • 19
    1
    NSS
    KEIN EINZELVERKAUF; SEAL
  • 20
    1
    J934486
    SERVICE-SATZ 129.36mm ID x 150.33mm OD; Crankshaft, Rear, Inc 21 - 23
  • 21
    1
    NSS
    KEIN EINZELVERKAUF; TOOL (Not Shown)
  • 22
    1
    NSS
    KEIN EINZELVERKAUF; TOOL
  • 23
    1
    NSS
    KEIN EINZELVERKAUF; SEAL
