09A04 - SISTEMA ALIMENTAZIONE, SENZA CABINA, CON SERBATOIO AUXILIARIO COMBUSTIBILE
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    2
    E9NN9A012AB
    ANELLO; Retainer, Sender; (Prod Date) From 01-Jan-1993
  • 2
    2

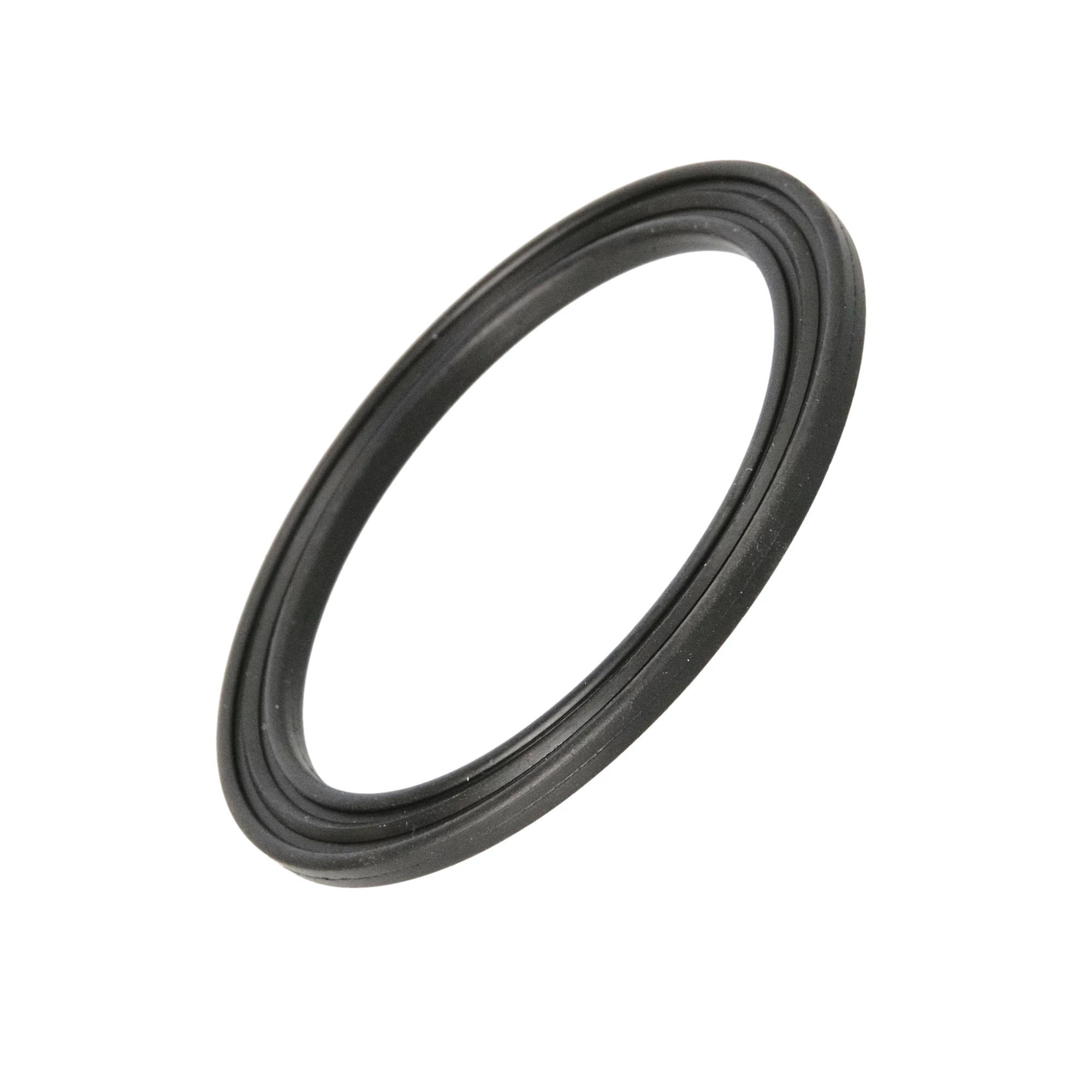

    83998804
    GUARNIZIONE 4mm Thk; (Prod Date) From 01-Jan-1993
  • 3
    1
    E9NN9A316BA
    TRASMETTITORE; Float Assy; (Prod Date) From 01-Jan-1993
  • 4
    2

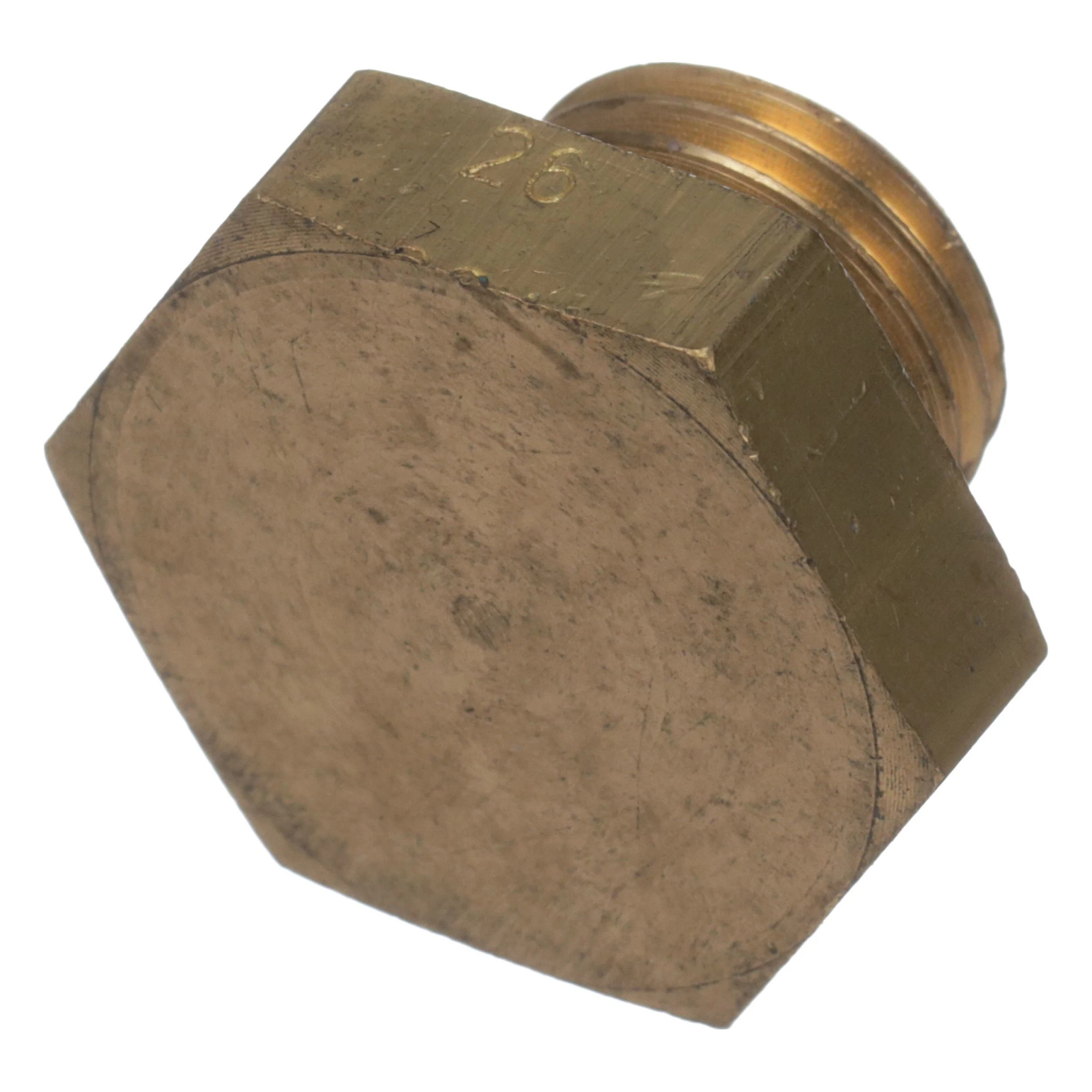

    82008899
    TAPPO; (Prod Date) From 01-Jan-1993
  • 5
    1
    E9NN9002BC
    SERBATOIO CARBURANTE; Tank Assy., Fuel; (Prod Date) From 01-Jan-1993
  • 6
    1
    E9NN9030AB
    TAPPO; Assy., Filler; (Prod Date) From 01-Jan-1993
  • 7
    2
    E9NN9N028AA
    PANNELLO; Pad, Fuel Tank Support; (Prod Date) From 01-Jan-1993
  • 8
    1
    E4NN9R279AB
    TAPPO; Cap; (Prod Date) From 01-Jan-1993
  • 9
    4
    82012719
    MORSETTO 15mm - 24mm, Worm Gear; Assy.; (Prod Date) From 01-Jan-1993
  • 10
    1
    E9NN9A316CA
    INDICATORE DI LIVELL; Float Assy.; (Prod Date) From 01-Jan-1993
  • 11
    1
    E9NN9A314AA
    COPERCHIO; (Prod Date) From 01-Jan-1993
  • 12
    1
    82008897
    SERBATOIO; Assy., Auxiliary; (Prod Date) From 01-Jan-1993
  • 13
    1
    F1NN9097AA
    SUPPORTO; Assy.; (Prod Date) From 01-Jan-1993
  • 14
    1
    82001278
    SUPPORTO; Assy.; (Prod Date) From 01-Jan-1993
  • 15
    1
    E9NN9092AB11M
    FASCETTA; Assy., Support, Front; (Prod Date) From 01-Jan-1993
  • 16
    1
    E9NN9057BC11M
    FASCETTA; Assy., Support, Rear; (Prod Date) From 01-Jan-1993
  • 17
    1
    81865401
    TUBO FLESSIBILE 12.00 mm ID x 952.50 mm; FUEL HOSE , Overflow 12.00 mm ID x 952.50 mm; (Prod Date) From 01-Jan-1993
  • 18
    1
    E863084S100
    MORSETTO; Hose Spring Band; (Prod Date) From 01-Jan-1993
  • 19
    1
    E9NN9080AB
    ANELLO PASSACAVO; (Prod Date) From 01-Jan-1993
  • 20
    1
    82012732
    COLLARE; Clamp Assy.; (Prod Date) From 01-Jan-1993
  • 21
    1
    E5NN9288AA
    TUBO GASOLIO 7.92mm ID x 462mm L, SAE 30R6; Hose, Fuel; (Prod Date) From 01-Jan-1993
  • 22
    5
    82012717
    FASCETTA STRINGITUBO 11 x 17mm; CLAMP, HOSE, 11 x 17mm; (Prod Date) From 01-Jan-1993
  • 23
    1
    F1NN9292BA
    TUBO CARBURANTE 25 mm OD; Tube Assy.; (Prod Date) From 01-Jan-1993
  • 24
    1
    F1NN9N168BA
    TUBO CARBURANTE 7.92 mm OD; Tube Assy.; (Prod Date) From 01-Jan-1993
  • 25
    1
    81867298
    VALVOLA IDRAULICA; Valve Assy., Fuel Shutoff; (Prod Date) Between 01-Jan-1993 and 31-Dec-1996
  • 25
    1
    82011830
    VALVOLA IDRAULICA; Valve Assy., Fuel Shutoff; (Prod Date) From 01-Jan-1997
  • 26
    3
    E4NN9R289AA
    CONNETTORE IDRAULICO; Connector; (Prod Date) From 01-Jan-1993
  • 27
    1
    E9NN9A271AA
    TUBO GASOLIO; Hose; (Prod Date) From 01-Jan-1993
  • 28
    4
    82012725
    FASCETTA STRINGITUBO #44, M32-44; CLAMP, HOSE, #44, M32-44; (Prod Date) From 01-Jan-1993
  • 29
    1
    E9NN9N109AA
    TUBO GASOLIO; Hose; (Prod Date) From 01-Jan-1993
  • 30
    1
    E9NN9N041BA11M
    FASCETTA; Assy., L.H.; (Prod Date) From 01-Jan-1993
  • 31
    1
    E9NN9092DA11M
    PIASTRA D'ACCIAIO; Strap Assy., R.H.; (Prod Date) From 01-Jan-1993
  • 32
    6
    100016
    DADO Hex, M10 x 1.5, Cl 8, ZND; (Prod Date) From 01-Jan-1993
  • 33
    5
    83904166
    RONDELLA 10.5mm ID x 30mm OD x 4mm Thk, HTS, ZND; M10.5 x 30 x 4 Thk, HDN; (Prod Date) From 01-Jan-1993
  • 34
    1
    88692
    BULLONE Hex, 3/4'' - 10 x 1 1/2'', Gr 5, Full Thd; (Prod Date) From 01-Jan-1993
  • 34
    1
    88692
    BULLONE Hex, 3/4'' - 10 x 1 1/2'', Gr 5, Full Thd; (Prod Date) From 01-Jan-1993
  • 35
    2
    86512328
    RONDELLA 19.46mm ID x 35.05mm OD x 3.43mm Thk; (Prod Date) From 01-Jan-1993
  • 36
    1
    387034S36
    BULLONE Hex, 3/4'' - 16, LH x 1.25'', Gr 5; (Prod Date) From 01-Jan-1993
  • 37
    1
    F1NN9A086EA
    TUBO DI VENTILAZIONE 7.92 mm OD x 368 mm L; Vent Tube Assy.; (Prod Date) From 01-Jan-1993
  • 38
    1
    F1NN9A337CA
    TUBO CARBURANTE 7.92 mm OD; Tube Assy., Return to Tank; (Prod Date) From 01-Jan-1993
  • 39
    2
    120104
    BULLONE Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd; BOLT, HH, CL 8.8, M8 x 1.25 x 20; (Prod Date) From 01-Jan-1993
  • 40
    2
    89706690
    DADO M8 x 1.25, Cl 8; (Prod Date) From 01-Jan-1993
  • 41
    4
    83931520
    RONDELLA 8.4mm ID x 17mm OD x 2mm Thk, CST, ZND; (Prod Date) From 01-Jan-1993
  • 42
    1
    175765
    ADATTATORE; (Prod Date) Between 01-Jan-1993 and 31-Dec-1996
  • 42
    1
    82011829
    ADATTATORE; (Prod Date) From 01-Jan-1997
  • 43
    1
    129270
    ANELLO TOROIDALE 0.072'' Thk x 0.414'' ID, -905, Cl 6, 90 Duro; 5-1, 90 Duro, .414'' ID x .072'' Thk; (Prod Date) From 01-Jan-1993
  • 44
    1
    376507S100
    MORSETTO 9.65mm ID, 10.16mm Bolt Hole, P Type; (Prod Date) From 01-Jan-1993
  • 45
    1
    88434
    BULLONE Hex, 3/8'' - 16 x 3/4'', Gr 5; Screw, Cap, HH, G5, 3/8''-16 x 3/4''; (Prod Date) From 01-Jan-1993
  • 45
    1
    P0301622
    BULLONE; Screw, Cap, HH, G5, 3/8''-16 x 3/4''; (Prod Date) From 01-Jan-1993
  • 46
    1
    83904166
    RONDELLA 10.5mm ID x 30mm OD x 4mm Thk, HTS, ZND; M10.5 x 30 x 4 Thk, HDN; (Prod Date) From 01-Jan-1993
