001 - TONGUE & JACK, 425
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    603850
    LINGUETTA; Weld Assy.;Used on & BSN 531367;No Longer Serviced
  • 1
    1
    681299
    LINGUETTA; Weld Assy.;Used on & ASN 531368;No Longer Serviced
  • 1
    86507002
    BULLONE Hex, 3/4''- 10 x 5 1/2'', Gr 5; Screw, Cap, HH, G5, 3/4''-10 x 5-1/2''
  • 1
    280375
    DADO 3/4'' - 10, Gr C; Nut, Lock, GC, 3/4''-10
  • 2
    1
    716437
    ATTACCO; Weld Assy., Clevis Option
  • 2
    86505999
    BULLONE Hex, 5/8'' - 11 x 2'', Gr 5; Screw, Cap, HH, G5, 5/8''-11 x 2''
  • 1
    86507000
    BULLONE Hex, 5/8'' - 11 x 6 1/2'', Gr 5; Screw, Cap, HH, G5, 5/8''-11 x 6-1/2''
  • 6
    130358
    RONDELLA 16.28mm ID x 38.35mm OD x 4.11mm Thk; Hardened, 5/8''
  • 3
    85700693
    DADO DI BLOCCAGGIO 5/8'' - 11, Gr C; Nut, Lock, GC, 5/8''-11
  • 3
    1
    86729787
    ATTACCO; Ball Hitch Option, Includes Ref. 3A;Used on & BSN 531367;When replacing this Hitch Weld Assy. on and below Serial No. 530766 machines, (1) 714290 Ball Assy. is required.
  • 4
    86505999
    BULLONE Hex, 5/8'' - 11 x 2'', Gr 5; Screw, Cap, HH, G5, 5/8''-11 x 2''
  • 1
    86507000
    BULLONE Hex, 5/8'' - 11 x 6 1/2'', Gr 5; Screw, Cap, HH, G5, 5/8''-11 x 6-1/2''
  • 8
    130358
    RONDELLA 16.28mm ID x 38.35mm OD x 4.11mm Thk; Hardened, 5/8''
  • 4
    85700693
    DADO DI BLOCCAGGIO 5/8'' - 11, Gr C; Nut, Lock, GC, 5/8''-11
  • 1
    235846
    RONDELLA; Ball Type Hitch, 25/32'' x 3'', 19.8mm x 76mm
  • 3A
    1
    688952
    PERNO; and Chain Assy.
  • 4
    1
    130812
    SFERA; Trailer Ball Assy., Ball Hitch Option, Includes Hardware;Used on & BSN 530766
  • 1
    86511262
    RONDELLA DI SICUREZZ; Washer, Lock, 1-3/8'';Used on & BSN 530766
  • 1
    88484
    DADO; G2, 1-3/8''-12;Used on & BSN 530766
  • 4
    1
    86640941
    SFERA; Trailer Ball Assy., Ball Hitch Option, Includes Hardware;Used on & ASN 530767

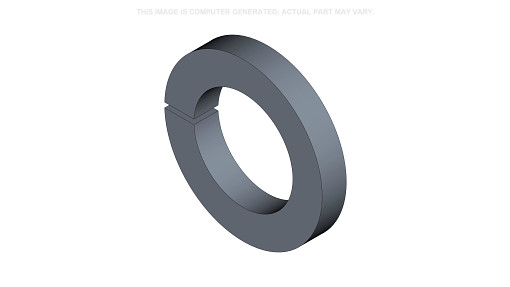

  • 1
    84086
    RONDELLA DI SICUREZZ 32.08mm ID x 45.47mm OD x 7.95mm Thk; Washer, Lock, 1-1/4'';Used on & ASN 530767
  • 1
    280490
    DADO 1 1/4''-12, G5; G2, 1-1/4''-12;Used on & ASN 530767
  • 5
    AR
    131184
    TIRANTE DI COLLEGAME; Link, Ball Type Hitch;Used on & BSN 530766
  • 6
    1
    175707
    CAVO; 1/4'' x 15' Lg.
  • 7
    1
    622310
    LEVA; Weld Assy.;Used on & ASN 531368;No Longer Serviced
  • 8
    1
    244704
    STAFFA; Weld Assy.;Used on & BSN 467446
  • 8A
    1
    712644
    TIRANTE DI COLLEGAME; Link, Latch;Used on & Between SN 467447 & SN 531367
  • 9
    1
    26392
    MOLLA;
  • 10
    1
    165166
    PERNO 15.88mm OD; Latch, 5/8'' x 7-5/8''
  • 1
    280161
    BULLONE Hex, 3/8'' - 16 x 3'', Gr 5;
  • 1
    88902
    DADO DI BLOCCAGGIO PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional; Nut, Lock, GC, 3/8''-16
  • 1
    81824
    PERNO SCANALATO 7.94mm OD x 63.5mm L; Pin, Grooved, 5/16'' x 2 1/2'', Type A
  • 11
    1
    166826
    ARRESTO, FERMO; No Longer Serviced
  • 2
    88206
    BULLONE Hex, 3/8'' - 16 x 1'', Gr 5;
  • 2
    88902
    DADO DI BLOCCAGGIO PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional; Nut, Lock, GC, 3/8''-16
  • 12
    1
    128542
    COLLARE;
  • 1
    81824
    PERNO SCANALATO 7.94mm OD x 63.5mm L; Pin, Grooved, 5/16'' x 2 1/2'', Type A
  • 13
    1
    129344
    MANOPOLA;
  • 14
    1
    129345
    ANELLO ELASTICO #62, Ext; Ring, Snap, #62, Ext
  • 15
    1
    169702
    ALBERO MOTORE; Crank Weld Assy.
  • 16
    1
    128437
    MARTINETTO; Assy., Includes Ref. No. 17 thru 26
  • 17
    1
    528735
    TUBO; Jack Tube Weld Assy., Inner
  • 18
    1
    50600
    RONDELLA 22mm ID x 38mm OD x 1.5mm Thk; Thrust, Nylon, M20
  • 19
    1
    122483
    CORPO; Jack Weld Assy., Outer
  • 1
    87414
    INGRASSATORE FITTING LUBE 1/4-28 SPCL TAP; Nipple, Lube, Straight, 1/4''-28
  • 20
    1
    128375
    PERNO; Jack, 9/16'' x 2-7/8''
  • 1
    87455
    PERNO ASOLATO 1/8'' OD x 1'' OAL; PIN, SLOTTED, 1/8'' x 1''
  • 21
    1
    26538
    MOLLA;
  • 22
    1
    217391
    BULLONE A U; G2, 1/4''-20 x 2-1/2''

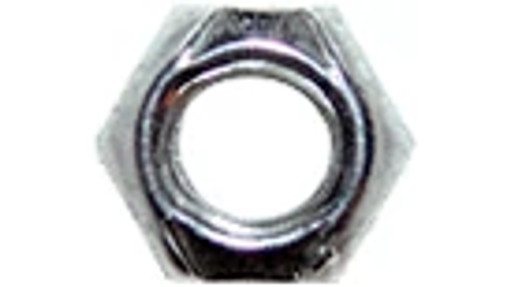

  • 2
    280129
    DADO 1/4''-20; Nut, Lock, 1/4''-20, GC
  • 23
    1
    217392
    STAFFA;
  • 24
    1
    163902
    FERMO A MOLLA;

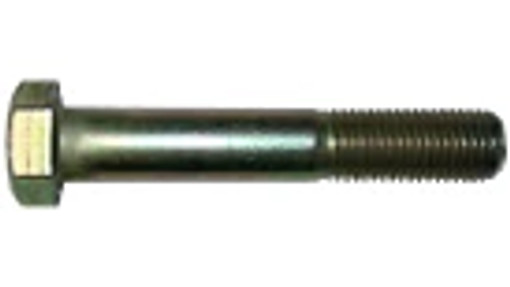

  • 1
    280641
    BULLONE Hex, 1/4'' - 20 x 5/8'', Gr 5; Screw, Cap, HH, G5, 1/4''-20 x 5/8''
  • 1
    86521425
    DADO MOLLA Tinn, U, 1/4''-20; Nut, Speed, 1/4''-20
  • 25
    1
    86511191
    RONDELLA 0.81'' ID x 2'' OD x 0.15'' Thk;
  • 26
    1
    218784
    VITE MARTINETTO; Jack Screw Weld Assy.
  • 1
    87398
    COPPIGLIA 3/16'' OD x 1-1/4'' OAL; Pin, Split (Cotter), 3/16'' x 1-1/4''

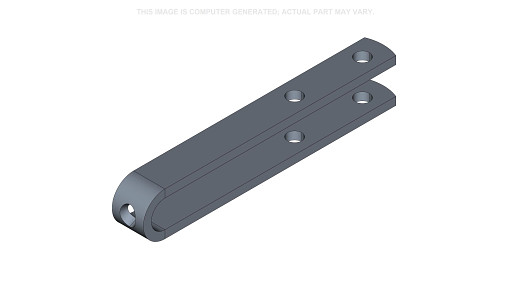

  • 27
    1
    226245
    CHIUSURA A SCATTO; Used on & ASN 531368
  • 1
    9707515
    BULLONE Hex, 5/16'' - 18 x 1-3/4'', Gr 5; Screw, Cap, HH, G5, 5/16''-18 x 1-3/4''

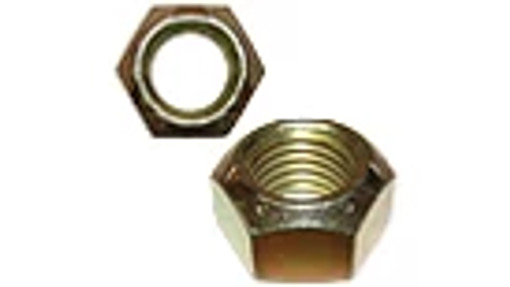

  • 1
    280736
    DADO DI BLOCCAGGIO 5/16'' - 18, Gr C; NUT, LOCK, 5/16''-18, GC

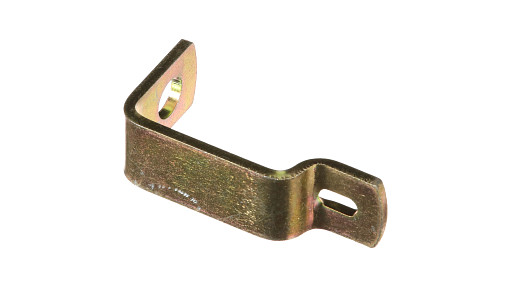

  • 28
    1
    226244
    STAFFA; Used on & ASN 531368
  • 1
    88275
    BULLONE Hex, 5/16'' - 18 x 1-1/2'', Gr 5; Screw, Cap, HH, G5, 5/16''-18 x 1-1/2''
  • AR
    80664
    RONDELLA 0.38'' ID x 0.88'' OD x 0.08'' Thk;
  • 1
    280736
    DADO DI BLOCCAGGIO 5/16'' - 18, Gr C; NUT, LOCK, 5/16''-18, GC
  • 29
    1
    86900721
    MOLLA; S-Hook;Used on & ASN 531368
  • 30
    1
    228127
    DISTANZIALE 8.73mm ID x 34.92mm OD x 15.88mm L; Used on & ASN 531368
