036C - ENGINE, CARBURETORS, INTERNATIONAL MODEL D-10, 1 INCH UP DRAFT
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    2
    31636D
    VITE; throttle valve plate
  • 4
    1
    24520D
    GUARNIZIONE; carburetor (Not part of carburetor assembly)
  • 1
    45109DA
    BOCCOLA;
  • 1
    45110D
    PERNO;
  • 1
    45110D
    PERNO;
  • 6
    1
    45110D
    PERNO; throttle stop
  • 7
    1
    45112DAX
    ALBERO; throttle
  • 7A
    1
    45109DA
    BOCCOLA; throttle shaft
  • 9
    1
    492-11012
    RONDELLA DI SICUREZZ #12; Washer, Lock, , Follows Ref #39 #12
  • 12
    1
    18377D
    GUARNIZIONE; strainer screen retainer
  • 13
    1
    29902DX
    FILTRO, SCHERMO; RETAINER, strainer screen, with screen
  • 14
    1
    25484D
    MOLLA; throttle stop screw
  • 15
    1
    186566
    VITE Sltd Fil Hd, #10-32 x 1 1/8''; fil-hd., cd-pltd., no. 10-32 x 1-1/8''
  • 16
    1
    46370D
    GUARNIZIONE; fuel bowl
  • 17
    1
    56610DX
    UGELLO; NOZZLE, metering (Gasoline) (For carburetors, 50981D and 50981DA only)
  • 18
    1
    45142D
    RONDELLA; GASKET, metering nozzle
  • 20
    1

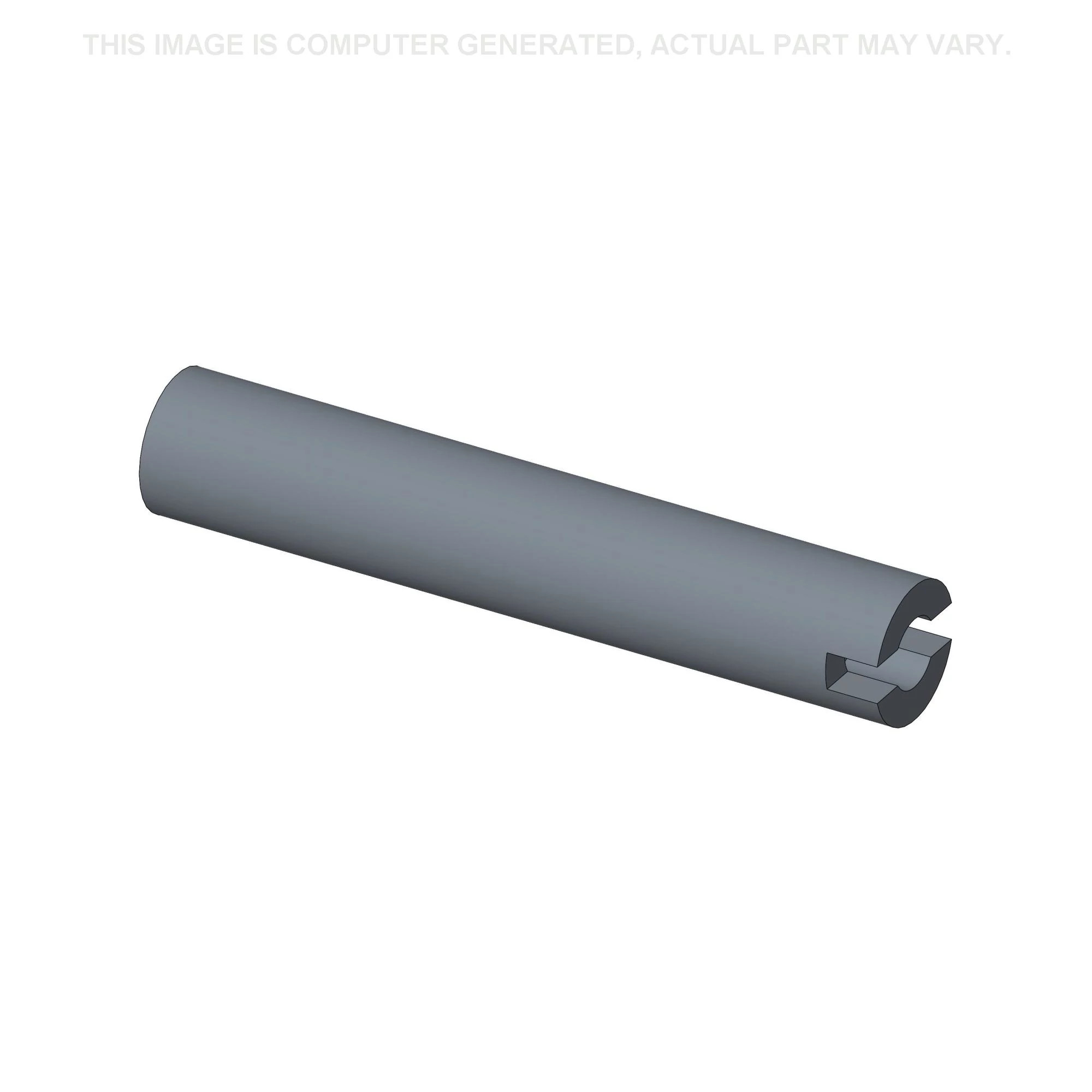

    49798D74
    UGELLO; idle metering (Gasoline)
  • 20
    1

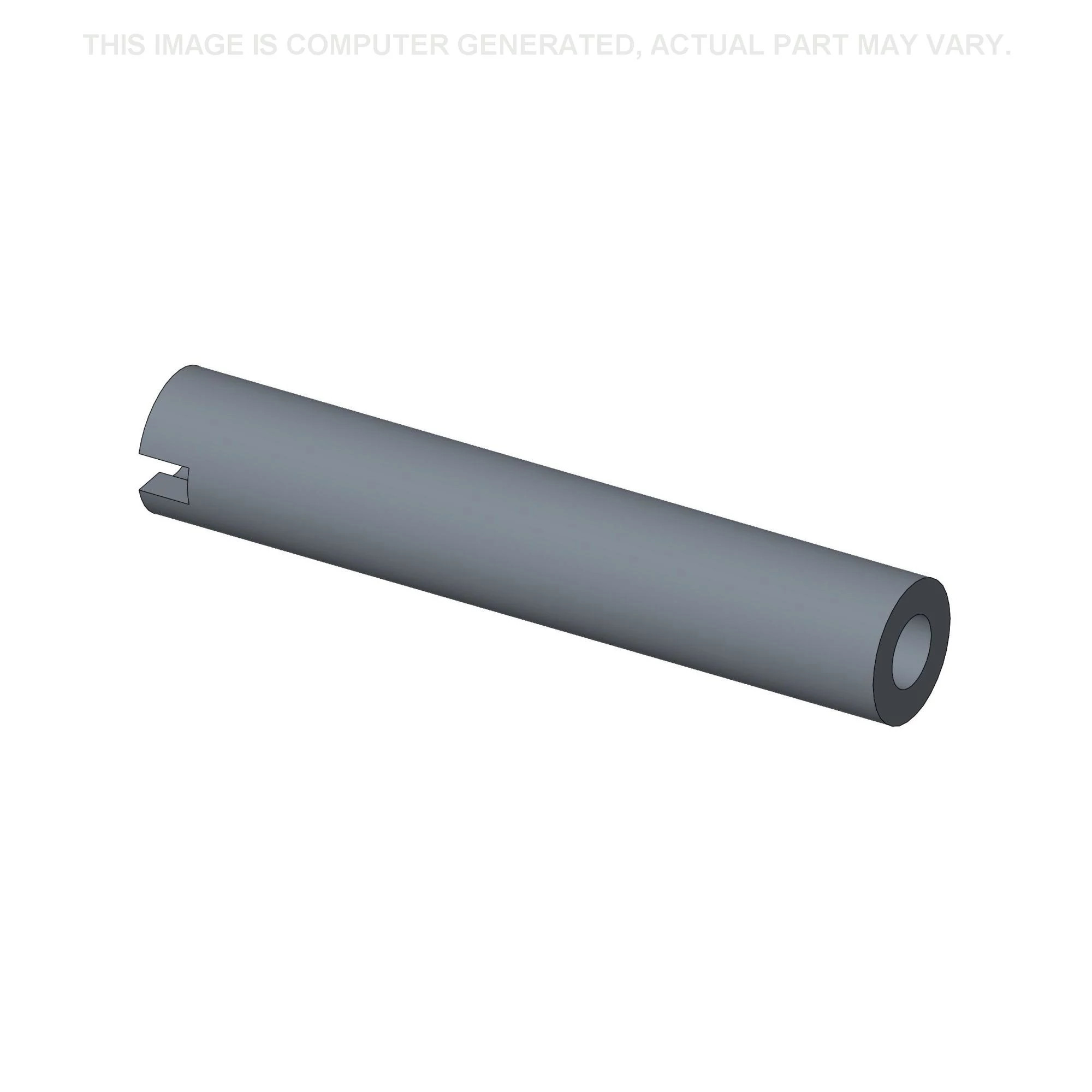

    49798D75
    UGELLO; idle metering (Distillate or kerosene)
  • 21
    1
    24689D
    VITE DI REGOLAZIONE; idle adjusting
  • 22
    1
    24685D
    MOLLA; idle adjusting screw
  • 23
    1
    25948D
    GUARNIZIONE; clamp nut
  • 24
    1
    45143D
    DADO; CLAMP NUT, metering nozzle
  • 25
    1
    26407D
    VALVOLA; COCK, drain (Distillate or kerosene) (Optional with 134519)
  • 25
    1
    134519
    VALVOLA; COCK, drain (Distillate or kerosene) (Optional with 26407D)
  • 27
    1
    60947D
    TAPPO; FILLER AND PLUG, drip hole
  • 29
    1
    24703DA
    IMBALLAGGIO; fuel adjusting screw (Optional with 67266DX)
  • 29
    1
    67266DX
    IMBALLAGGIO; fuel adjusting screw (Optional with 24703DA)
  • 30
    1
    24687DA

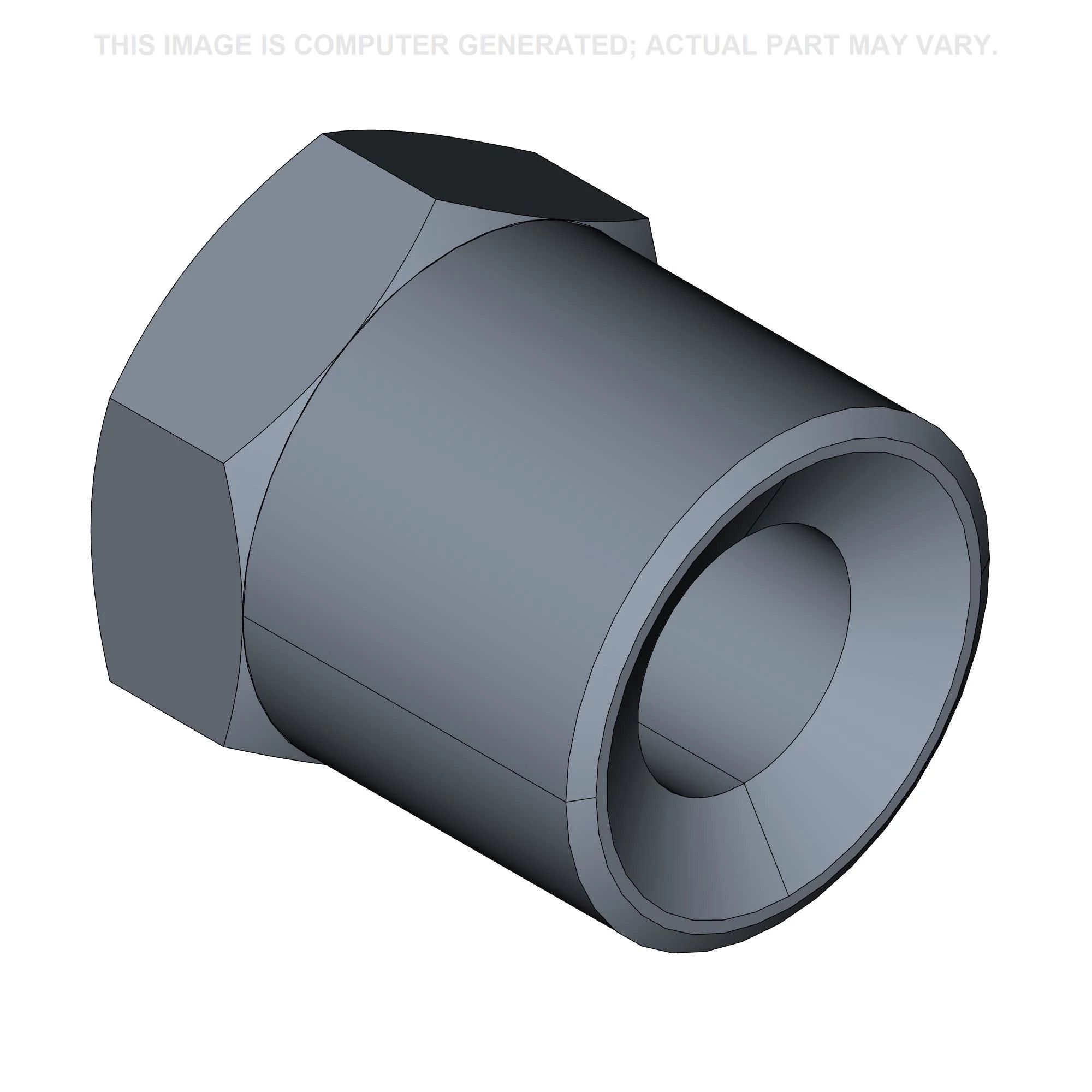

    DADO 7/16'' - 32 NPT; NUT, fuel adjusting screw packing
  • 31
    1
    47404DA
    VITE DI REGOLAZIONE Pan HD, 1/4'' - 32 x 1-13/32'', SST; fuel adjusting
  • 32
    1
    25948D
    GUARNIZIONE; needle valve
  • 33
    1
    29302DXA50
    GABBIA; VALVE, needle, with seat and gasket
  • 35
    2
    131043
    RONDELLA DI SICUREZZ #4; Washer, Lock, #4
  • 36
    2
    86982776
    VITE Rd, #4 - 40 x 5/16''; rd-hd., cd-pltd., no. 4-40 x 5/16''
  • 38
    1
    45114DX
    GALLEGGIANTE;
  • 1
    27445DB
    TUBO DI RIEMPIMENTO; (NSS)
  • 1
    351588R1
    PERNO;
  • 1
    57957D
    TAPPO Exp, 7/16''; (NSS)
  • 1
    45148D
    GUARNIZIONE, TENUTA 6.75mm ID x 11.24mm OD x 0.4mm Thk; RETAINER
  • 1
    45149DA
    GUARNIZIONE, TENUTA;
  • 3
    492-11012
    RONDELLA DI SICUREZZ #12; Washer, Lock, #12
  • 1
    27445DB
    TUBO DI RIEMPIMENTO; (NSS)
  • 1
    351588R1
    PERNO;
  • 1
    57957D
    TAPPO Exp, 7/16''; (NSS)
  • 1
    45148D
    GUARNIZIONE, TENUTA 6.75mm ID x 11.24mm OD x 0.4mm Thk; RETAINER
  • 1
    45149DA
    GUARNIZIONE, TENUTA;
  • 1
    117243
    PARTE INFERIORE; PLUG, pipe, sq-hd., cd-pltd., 1/8''
  • 3
    492-11012
    RONDELLA DI SICUREZZ #12; Washer, Lock, #12
  • 1
    49798D74
    UGELLO;
  • 1
    24703DA
    IMBALLAGGIO;
  • 1
    47404DA
    VITE DI REGOLAZIONE Pan HD, 1/4'' - 32 x 1-13/32'', SST;
  • 1
    117243
    PARTE INFERIORE; PLUG, pipe, sq-hd., cd-pltd., 1/8''
  • 3
    492-11012
    RONDELLA DI SICUREZZ #12; Washer, Lock, #12
  • 40
    1
    352633R11
    OTTURATORE; starting with two screws, 132688 and two washers, 131044 (For 45108DD or 50981DC)
  • 2
    132688
    VITE Sl Rnd Hd, #6 - 32 x 1/4''; rd-hd., cd-pltd., no. 6-32 x 1/4''
  • 2
    492-11006
    RONDELLA DI SICUREZZ #6; Lock, #6
  • 41
    1
    45149DA
    GUARNIZIONE, TENUTA; dust, starting shutter
  • 42
    1
    45148D
    GUARNIZIONE, TENUTA 6.75mm ID x 11.24mm OD x 0.4mm Thk; RETAINER, dust seal
  • 43
    1
    352640R91
    LEVA; SHAFT, starting shutter
  • 44
    1
    351588R1
    PERNO; (Groov no. 1, 1/8 x 1/2'') (In fuel bowl) (Optional with 142484)
  • 44
    1
    142484
    MANIGLIA; PIN (Groov no. 1, 1/8 x 1/2'') (In fuel bowl) (Optional with 351588R1)
  • 45
    1
    46059D
    MOLLA; friction ball
  • 46
    1
    52791R1
    SFERA 3/16'' Dia, Stainless; friction
  • 1
    352635R91
    ALBERO; SHAFT, starting, 352640R91 and shutter 352633R11 (Will work for 46057DXA and 45152DBX on 45108DC or 50981DB)
  • 1
    354452R91
    KIT; carburetor over-haul, Consists of
  • 1
    52791R1
    SFERA 3/16'' Dia, Stainless;
  • 1
    60947D
    TAPPO; FILLER AND PLUG
  • 1
    18377D
    GUARNIZIONE;
  • 1
    24520D
    GUARNIZIONE;
  • 1
    25948D
    GUARNIZIONE;
  • 1
    45142D
    RONDELLA; GASKET
  • 1
    46370D
    GUARNIZIONE;
  • 1
    66272D
    GUARNIZIONE;
  • 1
    24703DA
    IMBALLAGGIO;
  • 1
    24685D
    MOLLA; RETAINER
  • 1
    25484D
    MOLLA; RETAINER
  • 1
    29902DX
    FILTRO, SCHERMO; RETAINER
  • 1
    45148D
    GUARNIZIONE, TENUTA 6.75mm ID x 11.24mm OD x 0.4mm Thk; RETAINER
  • 1
    24689D
    VITE DI REGOLAZIONE;
  • 2
    31636D
    VITE;
  • 1
    47404DA
    VITE DI REGOLAZIONE Pan HD, 1/4'' - 32 x 1-13/32'', SST;
  • 1
    86982773
    VITE Slotted Fil Hd, #6-32 x 7/16'';
  • 2
    132688
    VITE Sl Rnd Hd, #6 - 32 x 1/4'';
  • 1
    186566
    VITE Sltd Fil Hd, #10-32 x 1 1/8'';
  • 1
    45149DA
    GUARNIZIONE, TENUTA;
  • 1
    46059D
    MOLLA;
  • 2
    131044
    RONDELLA DI SICUREZZ; Lock, #6

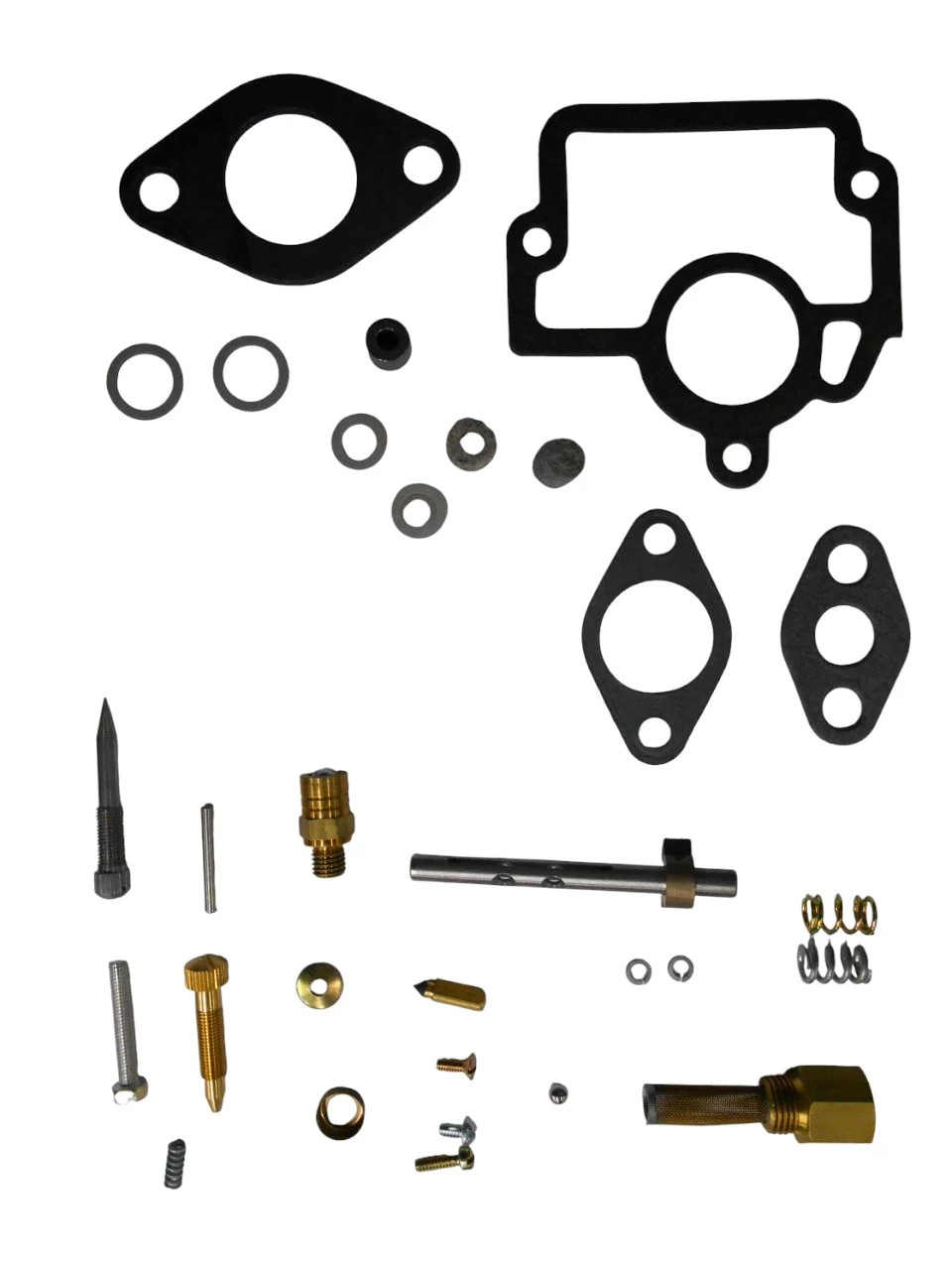

  • UAR
    354452R92
    KIT; KIT carburetor
