55.100.DO[02] - SCATOLA FUSIBILI #1, MECHANICAL, EH, EHF (SR220 - SV300, TR320, TV380)
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    121413A1
    FUSIBILE 15A, Mini, Blue; Rear Work Lamps, Position: (E5, E6)
  • 2
    1
    121414A1
    FUSIBILE 20A, Mini, Yellow; Accessory Socket/Beacon, Position: (D5, D6)
  • 3
    1
    121412A1
    FUSIBILE 10A, Mini, Red; Work/Side Lamp, Position: (E3, E4)
  • 4
    1
    121415A1
    FUSIBILE 25A, Mini, Clear; A/C Compressor/Condensor Fan, Position: (C5, C6)
  • 5
    1
    121410A1
    FUSIBILE 5A, Mini, Tan; Left Tail Lamp, Position: (E7, E8)
  • 6
    1
    121416A1
    FUSIBILE 30A, Mini, Green; HVAC, Position: (A1, A2)
  • 7
    1
    87655334

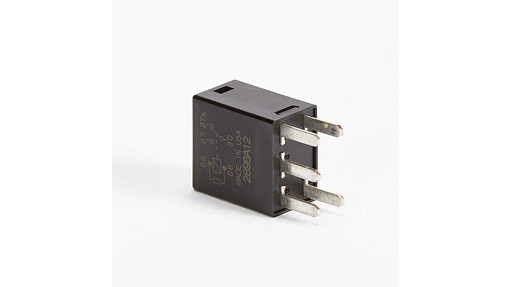

    RELÈ 12V, 35A, Micro; Main Power, Position: (C7, C9)
  • 8
    1
    84255438
    SCATOLA FUSIBILI; Connector, Side Clips
  • 9
    1
    84255450

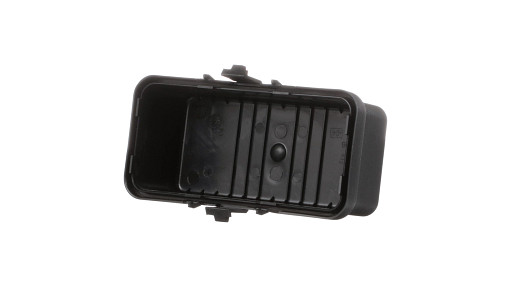

    SCATOLA FUSIBILI; Fuse Box, Side Clips
Seleziona tutti

Select

Ref.

1

Qtà

1

Disponibilità

#Parte di ricambio

121413A1

Descrizione

FUSIBILE 15A, Mini, Blue; Rear Work Lamps, Position: (E5, E6)


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

121414A1

Descrizione

FUSIBILE 20A, Mini, Yellow; Accessory Socket/Beacon, Position: (D5, D6)


Alts

Select

Ref.

3

Qtà

1

Disponibilità

#Parte di ricambio

121412A1

Descrizione

FUSIBILE 10A, Mini, Red; Work/Side Lamp, Position: (E3, E4)


Alts

Select

Ref.

4

Qtà

1

Disponibilità

#Parte di ricambio

121415A1

Descrizione

FUSIBILE 25A, Mini, Clear; A/C Compressor/Condensor Fan, Position: (C5, C6)


Alts

Select

Ref.

5

Qtà

1

Disponibilità

#Parte di ricambio

121410A1

Descrizione

FUSIBILE 5A, Mini, Tan; Left Tail Lamp, Position: (E7, E8)


Alts

Select

Ref.

6

Qtà

1

Disponibilità

#Parte di ricambio

121416A1

Descrizione

FUSIBILE 30A, Mini, Green; HVAC, Position: (A1, A2)


Alts

Select

Ref.

7

Qtà

1

Disponibilità

#Parte di ricambio

87655334

Descrizione

RELÈ 12V, 35A, Micro; Main Power, Position: (C7, C9)


Alts

Select

Ref.

8

Qtà

1

Disponibilità

#Parte di ricambio

84255438

Descrizione

SCATOLA FUSIBILI; Connector, Side Clips


Alts

Select

Ref.

9

Qtà

1

Disponibilità

#Parte di ricambio

84255450

Descrizione

SCATOLA FUSIBILI; Fuse Box, Side Clips


Alts
