D19 - KNOTTER FRAME ASSEMBLY
ÍNDICE
DIAGRAMA
LISTA DE PIEZAS
BORRAR TODO
Ventana Nº de serie
Fecha de producción
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Imagen
  • 1
    2
    80554764
    ANUDADOR; frame assy. Includes fig. 2 thru 36 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 1
    2
    80565347
    ANUDADOR; frame assy. 2908 (377) Includes fig. 2 thru 36 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 2
    2
    80121576
    PIEZA DE REPUESTO; Worm pinion See note page 88 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 2
    2
    84814990
    ENGRANAJE; Worm pinion See note page 88 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 3
    6
    80837
    PASADOR RANURADO 4.76mm OD x 22.22mm L;
  • 4
    6
    380431
    BOQUILLA DE LUBRICAC; Lub. fitting
  • 5
    2
    80552964
    PASADOR; Knotter worm assy. Includes fig. 22
  • 6
    9
    380429
    BOQUILLA DE LUBRICAC; Lub. fitting
  • 7
    2
    80536881
    ANUDADOR; frame Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 7
    2
    80565402
    BASTIDOR; Knotter Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 8
    2
    86836511
    GANCHO DE ANUDADOR;
  • 9
    2
    536876
    TORNILLO DE REGLAJE; Knotter hook cam adj.
  • 10
    2
    11104
    RESORTE; Knotter cam
  • 11
    2
    87463
    TUERCA; Adjusting nut
  • 12
    2
    95644
    KIT; Twine holder assy. See note page 88 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 12
    2
    564186
    GANCHO; Twine holder assy. See note page 88 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 13
    2
    11106
    PASADOR 8.73mm OD x 25.4mm L;
  • 14
    2
    67006
    PASADOR; Twine holder pin See note page 88 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 14
    2
    62106

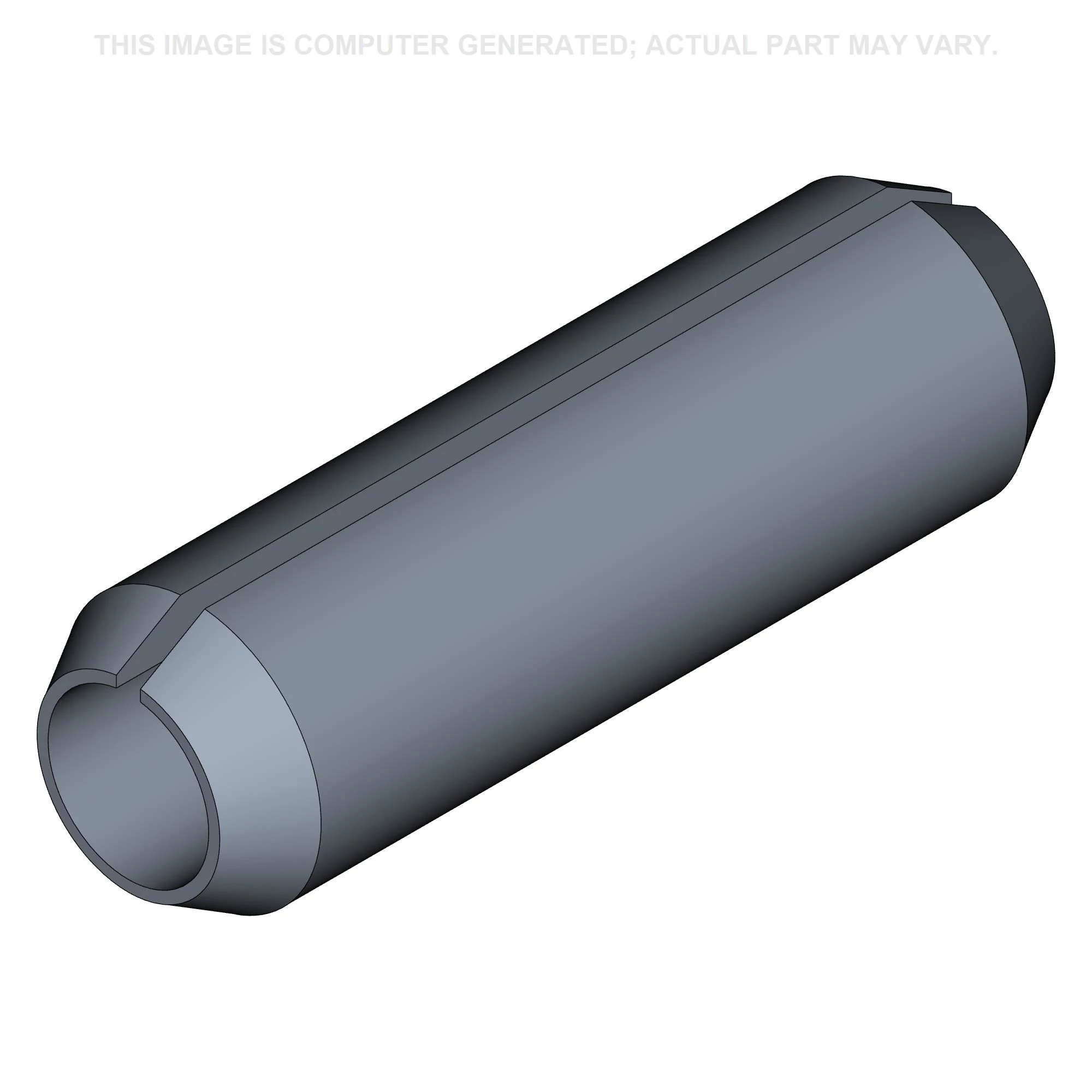

    PASADOR DE BLOQUEO 8mm OD x 26mm L; Twine holder pin See note page 88 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 15
    1
    11109
    RESORTE; Knotter tension spring
  • 17
    2
    86629481
    PIÑÓN DE TRANSMISIÓN; Twine disc pinion
  • 18
    2
    64564
    DISCO; Twine assy. See note page 88 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 18
    2
    564194
    DISCO; Twine assy. See note page 88 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 19
    4
    39224
    LIMPIADOR; Disc
  • 20
    AR
    11117
    ARANDELA; Use As Required, 1/16''
  • 21
    AR
    11158
    ARANDELA 0.59'' ID x 1.09'' OD x 0.04'' Thk; Use As Required, 1/32''
  • 22
    2
    NS
    NO SE REPARA; Knotter worm Not Serviced, Order up ref. 5
  • 23
    2
    892-11010
    ARANDELA DE BLOQUEO M10;
  • 24
    2
    121572
    PIÑÓN; Knotter bill hook pinion See note page 88 Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 24
    2
    553011
    PIÑÓN; Knotter bill hook pinion See note page 88 Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 25
    2
    80284574
    PODADORA; Bill hook assy. Used on and below serial number 9228;CODE: A S/N information is UNKNOWN.
  • 25
    2
    80554994
    PODADORA; Bill hook assy. Used on and above serial number 9229;CODE: B S/N information is UNKNOWN.
  • 26
    4
    80507
    REMACHE But Hd, 5/32'' x 7/16''; 5/32'' x 7/16''
  • 27
    1
    399911
    ARANDELA DE RESORTE;
  • 28
    2
    130004
    PASADOR 2.9mm OD x 31.4mm OAL;
  • 29
    2
    723889
    BRAZO; Knife arm assy. ?? Includes items 26-30-31-32-33.
  • 30
    2
    381670
    SCREW, HEX SOC Btn Hd, M6 x 12mm; Socket head buttom M6 x 12 mm
  • 31
    2
    146
    RODILLO 25.4mm OD x 12.7mm L; Poller
  • 32
    2
    179141
    ARANDELA;
  • 33
    2
    722423
    CUCHILLA; serated
  • 33
    2
    80224922
    CUCHILLA;
  • 16
    2
    43138
    PERNO Hex, M10 x 1.5 x 20mm, Full Thd, Cl 8.8, ZND;
