DURADISC 109M - 7 DISC - ... 31 - PRESA DI FORZA (PDF) 31.200.010 - PRESA DI FOR...
31.200.010 - PRESA DI FORZA, PDF, COMANDO
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    86504271
    PULEGGIA 35mm ID x 284.5mm OD;
  • 2
    1
    NS
    NON GESTITO; Incl 15 - 18
  • 3
    1
    9617825
    PROTEZIONE; PTO
  • 4
    1
    9805404

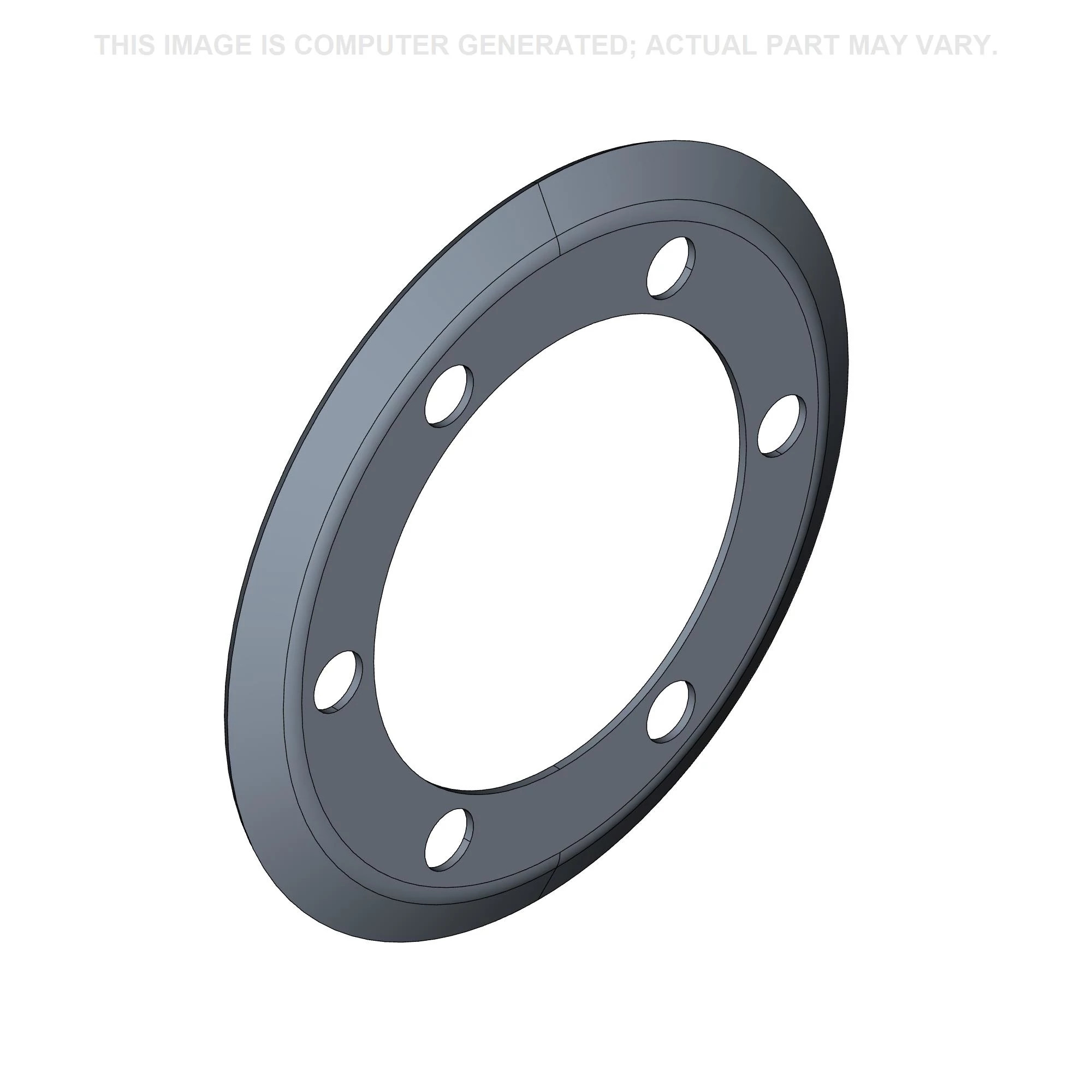

    ANELLO; PTO
  • 5
    1
    86506594

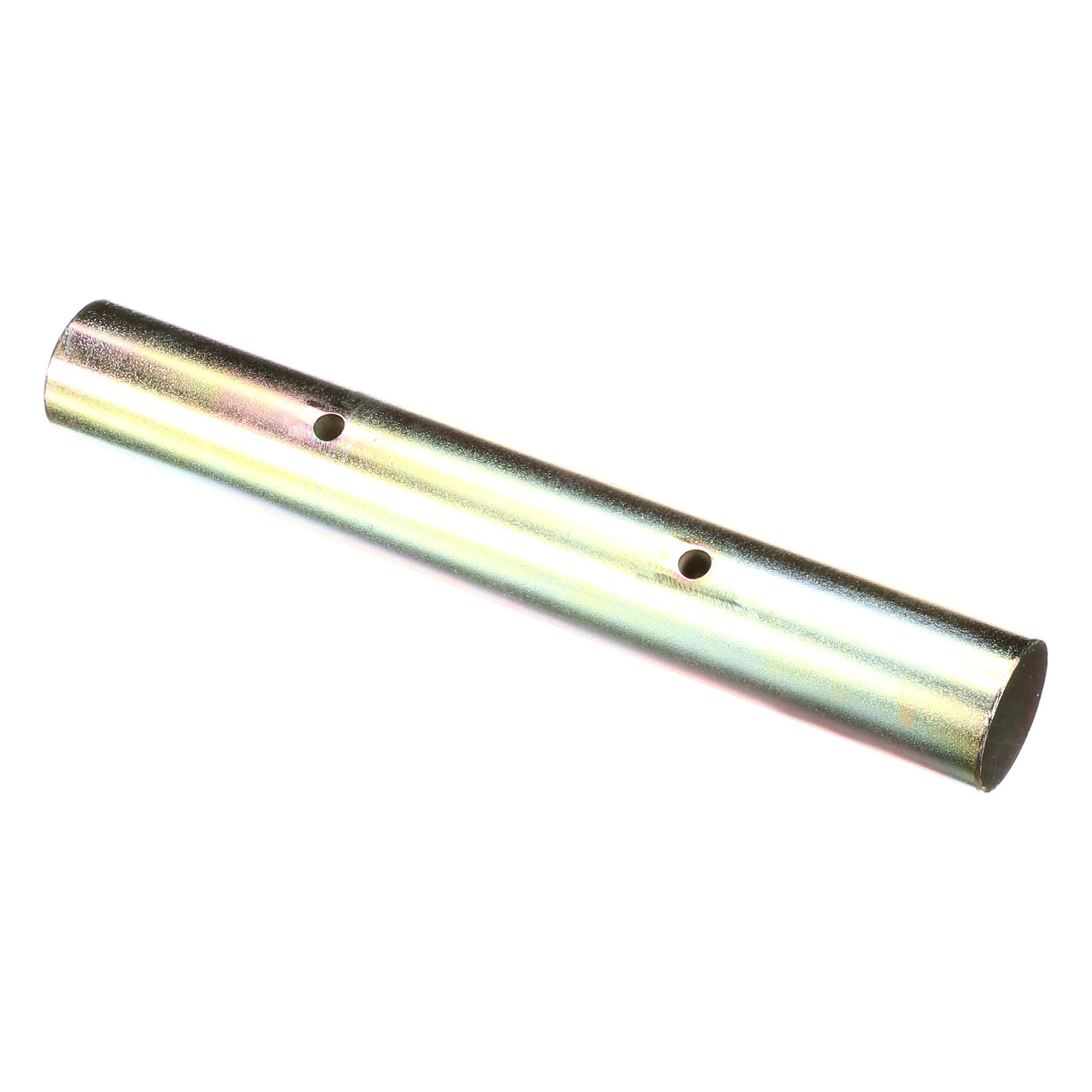

    PERNO 38.1mm OD x 262mm L;
  • 6
    1
    623303
    RONDELLA 10.32mm ID x 47.63mm OD x 4.76mm Thk;
  • 7
    1
    87012453
    V-BELT V-Belt, 3in W x 110.9in L, 4 Ribs;
  • 8
    6
    88434
    BULLONE Hex, 3/8'' - 16 x 3/4'', Gr 5;
  • 9
    1
    88206
    BULLONE Hex, 3/8'' - 16 x 1'', Gr 5;
  • 10
    1
    87532
    VITE DI FERMO Sq Hd, 3/8''-16 x 1 1/4'';
  • 11
    1
    86509499
    CONTRODADO 3/8''-16, G2;
  • 12
    2
    633734

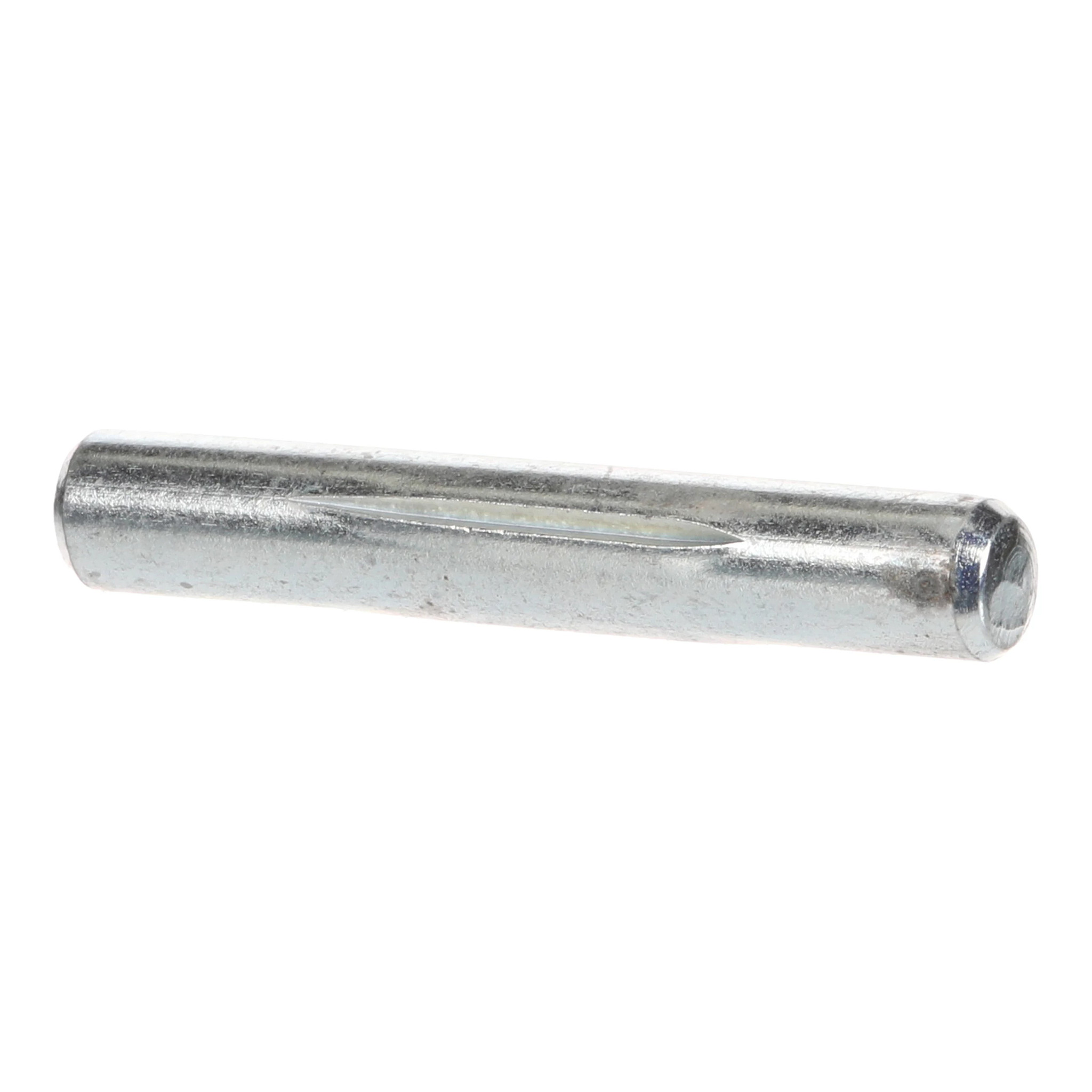

    PERNO SCANALATO 7.94mm OD x 50.8mm L;
  • 13
    1
    87395
    COPPIGLIA 1/8'' OD x 1-1/4'' OAL;
  • 14
    1
    87496
    CHIAVE 3/8'' Thk x 2 1/2'' L;
  • 15
    1
    84226534

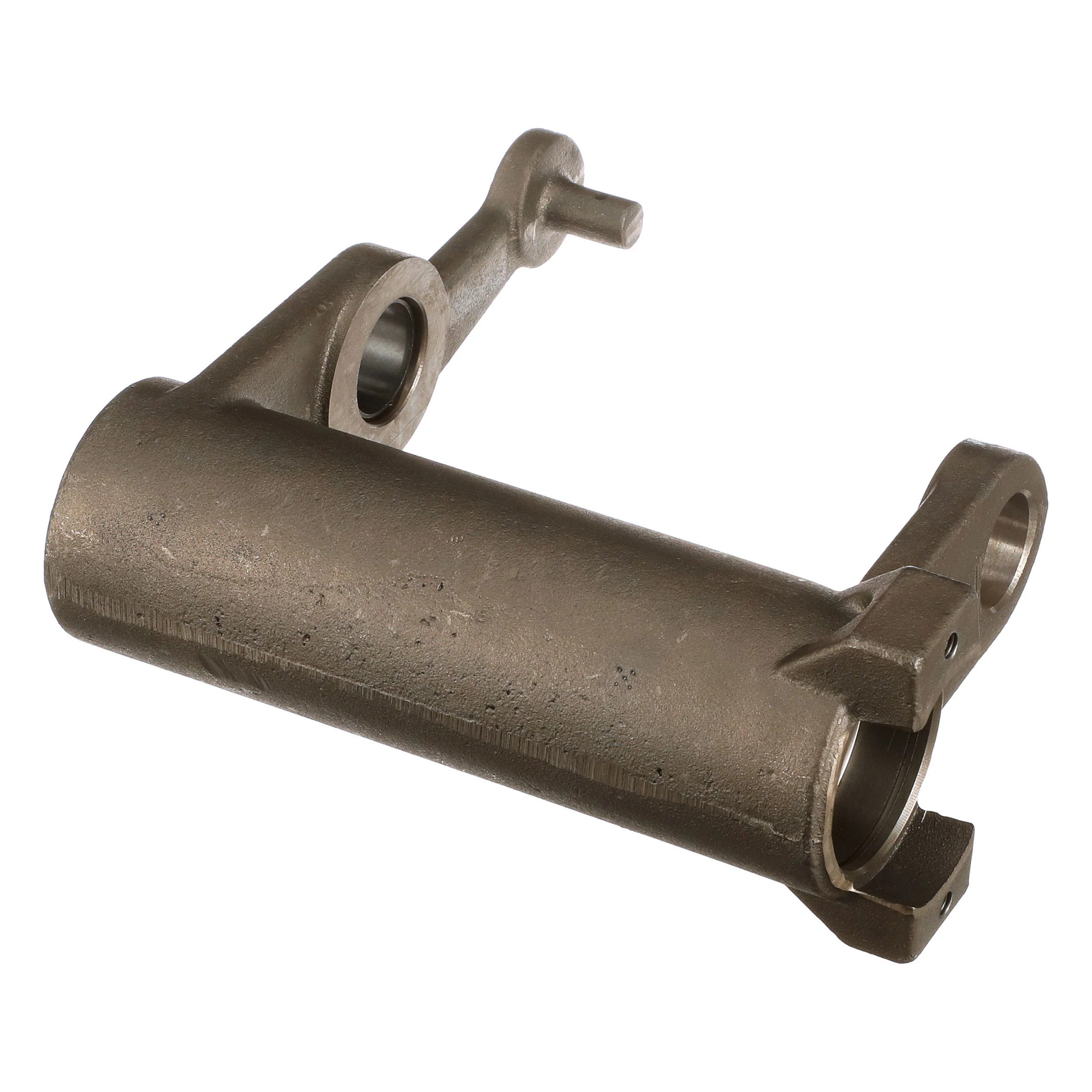

    ALLOGGIAMENTO; Assy, Pivot
  • 16
    1
    86506080

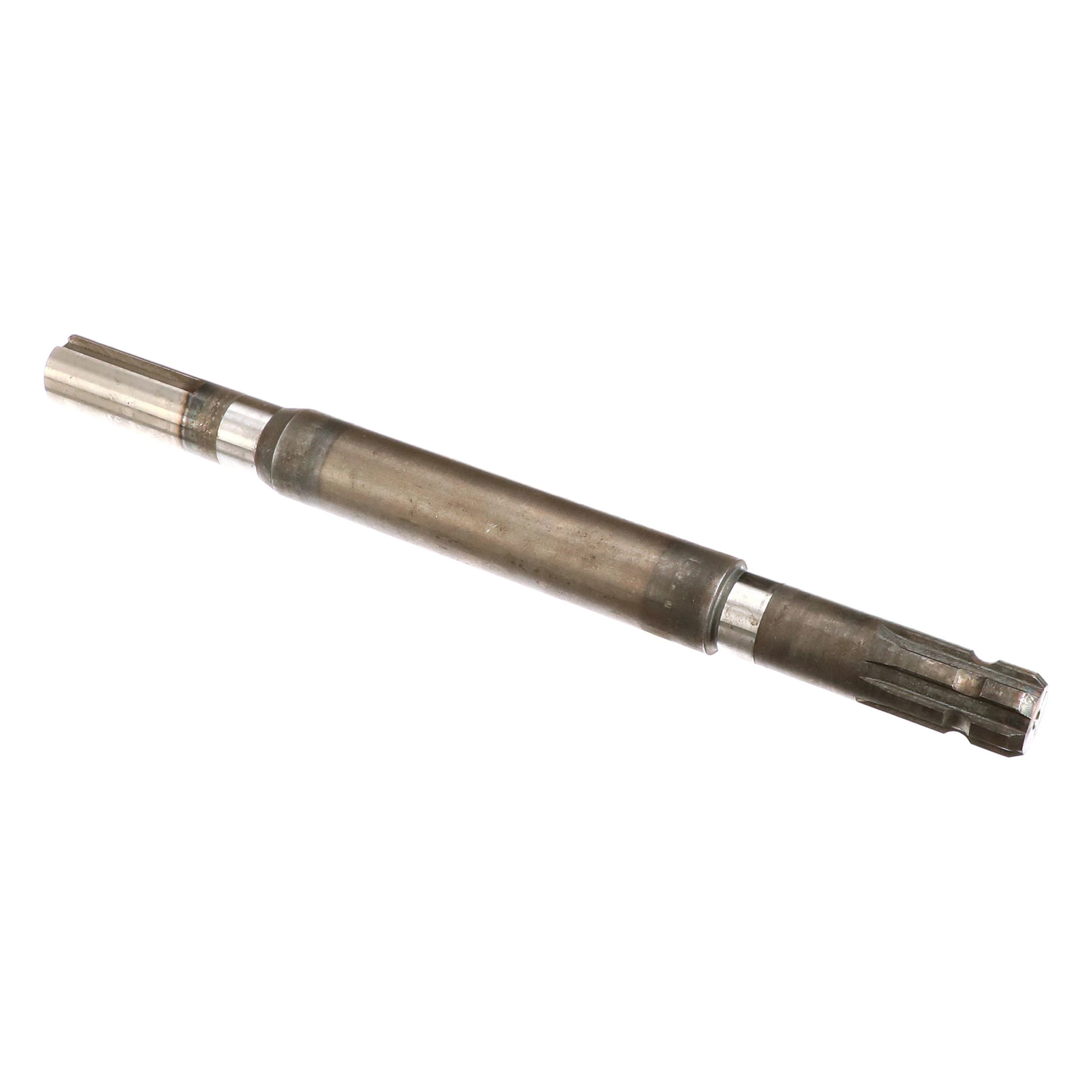

    ALBERO; PTO Pivot
  • 17
    2
    84438926
    CUSCINETTO A SFERE 35mm ID x 72mm OD x 17mm W;
  • 18
    2
    9824626
    ANELLO ELASTICO 2.812'', Int, #283;
Seleziona tutti

Select

Ref.

1

Qtà

1

Disponibilità

#Parte di ricambio

86504271

Descrizione

PULEGGIA 35mm ID x 284.5mm OD;


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

NS

Descrizione

NON GESTITO; Incl 15 - 18


Alts

Select

Ref.

3

Qtà

1

Disponibilità

#Parte di ricambio

9617825

Descrizione

PROTEZIONE; PTO


Alts

Select

Ref.

4

Qtà

1

Disponibilità

#Parte di ricambio

9805404

Descrizione

ANELLO; PTO


Alts

Select

Ref.

5

Qtà

1

Disponibilità

#Parte di ricambio

86506594

Descrizione

PERNO 38.1mm OD x 262mm L;


Alts

Select

Ref.

6

Qtà

1

Disponibilità

#Parte di ricambio

623303

Descrizione

RONDELLA 10.32mm ID x 47.63mm OD x 4.76mm Thk;


Alts

Select

Ref.

7

Qtà

1

Disponibilità

#Parte di ricambio

87012453

Descrizione

V-BELT V-Belt, 3in W x 110.9in L, 4 Ribs;


Alts

Select

Ref.

8

Qtà

6

Disponibilità

#Parte di ricambio

88434

Descrizione

BULLONE Hex, 3/8'' - 16 x 3/4'', Gr 5;


Alts

Select

Ref.

9

Qtà

1

Disponibilità

#Parte di ricambio

88206

Descrizione

BULLONE Hex, 3/8'' - 16 x 1'', Gr 5;


Alts

Select

Ref.

10

Qtà

1

Disponibilità

#Parte di ricambio

87532

Descrizione

VITE DI FERMO Sq Hd, 3/8''-16 x 1 1/4'';


Alts

Select

Ref.

11

Qtà

1

Disponibilità

#Parte di ricambio

86509499

Descrizione

CONTRODADO 3/8''-16, G2;


Alts

Select

Ref.

12

Qtà

2

Disponibilità

#Parte di ricambio

633734

Descrizione

PERNO SCANALATO 7.94mm OD x 50.8mm L;


Alts

Select

Ref.

13

Qtà

1

Disponibilità

#Parte di ricambio

87395

Descrizione

COPPIGLIA 1/8'' OD x 1-1/4'' OAL;


Alts

Select

Ref.

14

Qtà

1

Disponibilità

#Parte di ricambio

87496

Descrizione

CHIAVE 3/8'' Thk x 2 1/2'' L;


Alts

Select

Ref.

15

Qtà

1

Disponibilità

#Parte di ricambio

84226534

Descrizione

ALLOGGIAMENTO; Assy, Pivot


Alts

Select

Ref.

16

Qtà

1

Disponibilità

#Parte di ricambio

86506080

Descrizione

ALBERO; PTO Pivot


Alts

Select

Ref.

17

Qtà

2

Disponibilità

#Parte di ricambio

84438926

Descrizione

CUSCINETTO A SFERE 35mm ID x 72mm OD x 17mm W;


Alts

Select

Ref.

18

Qtà

2

Disponibilità

#Parte di ricambio

9824626

Descrizione

ANELLO ELASTICO 2.812'', Int, #283;


Alts
