093 - REAR FRAME AND DRIVING MECHANISMS, STANDARD REAR POWER TAKE-OFF
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    3064230R91
    HEBEL; ASSY, REAR CLUTCH SHIFTER
  • 2
    1
    704394R91
    DICHTUNG; SHIFTER BRACKET OIL
  • 3
    1
    704392R21
    STÜTZE; BRACKET ASSY W/OIL SEAL 704394R91, REAR CLUTCH
  • 3
    179838
    SCHRAUBE Hex, 3/8'' - 16 x 7/8'', Gr 5, Full Thd; 3/8-16 x 7/8 hex-hd cap
  • 3
    103321
    SICHERUNGSSCHEIBE 3/8''; WASHER, LOCK, 3/8''
  • 4
    1
    3063246R11
    HEBEL; SHIFTER ASSY, PTO
  • 1
    38-31220
    PIN 4.75mm OD x 31.75mm L, Coiled; 3/16 x 1-1/4 TYPE 1 GROOVE
  • 5
    1
    751113R1
    NO LONGER SERVICED; CLUTCH, PTO REAR SHAFT
  • 6
    1
    751117R1
    KLAMMER; CIRCLIP, PTO REAR SHAFT CLUTCH
  • 7
    1
    48594DA

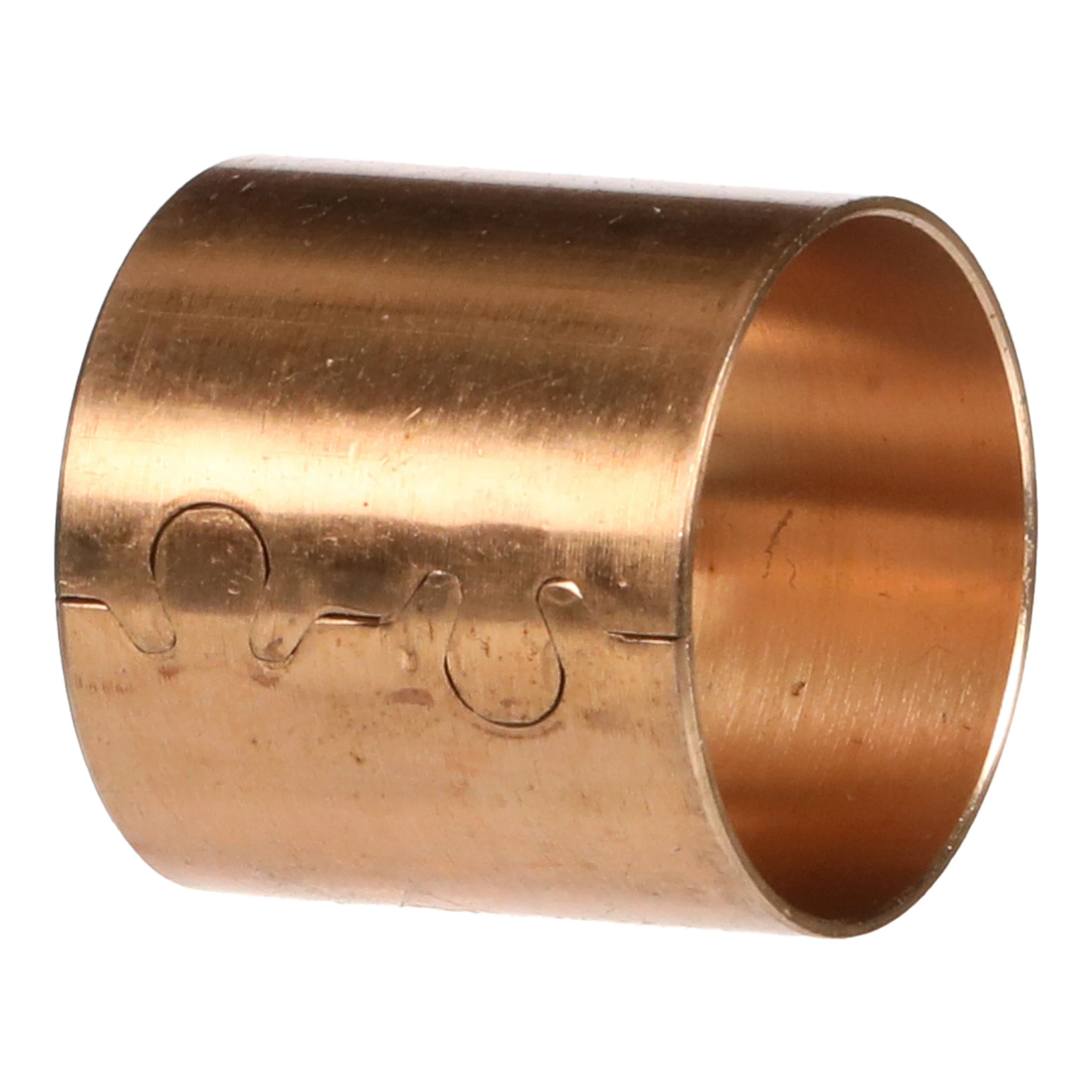

    BUCHSE 19.19mm ID x 20.55mm OD x 19.84mm L; PTO REAR SHAFT
  • 8
    1
    751114R51
    WELLENGEHÄUSE; SHAFT ASSY, PTO REAR
  • 9
    1
    704385R1
    KLAMMER; CIRCLIP, 72 MM INTERNAL TYPE (SEEGER)
  • 10
    1
    ST205A
    KUGELLAGER 35mm ID x 72mm OD x 17mm W; BEARING, PTO SHAFT REAR BALL
  • 11
    1
    708541R1
    HALTERUNG; CIRCLIP, 35 MM ANDERTON EXTERNAL TYPE K
  • 12
    1
    704387R12
    HALTERUNG; ASSY, PTO OIL SEAL
  • 3
    179819
    SCHRAUBE Hex, 5/16'' - 18 x 1 1/8'', Gr 5;
  • 3
    95-11034
    UNTERLEGSCHEIBE 1/4''; 11/32 x 11/16 X 16 GA
  • 13
    1
    3065217R91
    ÖLDICHTUNG; PTO SHAFT REAR OIL
  • 14
    1
    704395R96
    SCHILD; ASSY, PTO SAFETY
  • 14
    1
    3041865R11
    SCHILD; ASSY, PTO SAFETY
  • 3
    179816
    SCHRAUBE Hex, 5/16'' - 18 x 3/4'', Gr 5;
  • 3
    103320
    SICHERUNGSSCHEIBE 5/16''; WASHER, LOCK, 5/16''
  • 15
    1
    3041319R11
    KAPPE; ASSY, PTO SAFETY (NOT PART OF 3048767R91)
  • 16
    3
    751472R1
    UNTERLEGSCHEIBE; PTO SAFETY CAP (NOT PART OF 3048767R91)
  • 17
    1
    707991R1
    RINGE; PTO SHAFT
Alle auswählen

Select

Ref.

1

Menge

1

Verfügbarkeit

Teilenummer

3064230R91

Beschreibung

HEBEL; ASSY, REAR CLUTCH SHIFTER


Alts

Select

Ref.

2

Menge

1

Verfügbarkeit

Teilenummer

704394R91

Beschreibung

DICHTUNG; SHIFTER BRACKET OIL


Alts

Select

Ref.

3

Menge

1

Verfügbarkeit

Teilenummer

704392R21

Beschreibung

STÜTZE; BRACKET ASSY W/OIL SEAL 704394R91, REAR CLUTCH


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

179838

Beschreibung

SCHRAUBE Hex, 3/8'' - 16 x 7/8'', Gr 5, Full Thd; 3/8-16 x 7/8 hex-hd cap


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

103321

Beschreibung

SICHERUNGSSCHEIBE 3/8''; WASHER, LOCK, 3/8''


Alts

Select

Ref.

4

Menge

1

Verfügbarkeit

Teilenummer

3063246R11

Beschreibung

HEBEL; SHIFTER ASSY, PTO


Alts

Select

Ref.

Menge

1

Verfügbarkeit

Teilenummer

38-31220

Beschreibung

PIN 4.75mm OD x 31.75mm L, Coiled; 3/16 x 1-1/4 TYPE 1 GROOVE


Alts

Select

Ref.

5

Menge

1

Verfügbarkeit

Teilenummer

751113R1

Beschreibung

NO LONGER SERVICED; CLUTCH, PTO REAR SHAFT


Alts

Select

Ref.

6

Menge

1

Verfügbarkeit

Teilenummer

751117R1

Beschreibung

KLAMMER; CIRCLIP, PTO REAR SHAFT CLUTCH


Alts

Select

Ref.

7

Menge

1

Verfügbarkeit

Teilenummer

48594DA

Beschreibung

BUCHSE 19.19mm ID x 20.55mm OD x 19.84mm L; PTO REAR SHAFT


Alts

Select

Ref.

8

Menge

1

Verfügbarkeit

Teilenummer

751114R51

Beschreibung

WELLENGEHÄUSE; SHAFT ASSY, PTO REAR


Alts

Select

Ref.

9

Menge

1

Verfügbarkeit

Teilenummer

704385R1

Beschreibung

KLAMMER; CIRCLIP, 72 MM INTERNAL TYPE (SEEGER)


Alts

Select

Ref.

10

Menge

1

Verfügbarkeit

Teilenummer

ST205A

Beschreibung

KUGELLAGER 35mm ID x 72mm OD x 17mm W; BEARING, PTO SHAFT REAR BALL


Alts

Select

Ref.

11

Menge

1

Verfügbarkeit

Teilenummer

708541R1

Beschreibung

HALTERUNG; CIRCLIP, 35 MM ANDERTON EXTERNAL TYPE K


Alts

Select

Ref.

12

Menge

1

Verfügbarkeit

Teilenummer

704387R12

Beschreibung

HALTERUNG; ASSY, PTO OIL SEAL


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

179819

Beschreibung

SCHRAUBE Hex, 5/16'' - 18 x 1 1/8'', Gr 5;


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

95-11034

Beschreibung

UNTERLEGSCHEIBE 1/4''; 11/32 x 11/16 X 16 GA


Alts

Select

Ref.

13

Menge

1

Verfügbarkeit

Teilenummer

3065217R91

Beschreibung

ÖLDICHTUNG; PTO SHAFT REAR OIL


Alts

Select

Ref.

14

Menge

1

Verfügbarkeit

Teilenummer

704395R96

Beschreibung

SCHILD; ASSY, PTO SAFETY


Alts

Select

Ref.

14

Menge

1

Verfügbarkeit

Teilenummer

3041865R11

Beschreibung

SCHILD; ASSY, PTO SAFETY


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

179816

Beschreibung

SCHRAUBE Hex, 5/16'' - 18 x 3/4'', Gr 5;


Alts

Select

Ref.

Menge

3

Verfügbarkeit

Teilenummer

103320

Beschreibung

SICHERUNGSSCHEIBE 5/16''; WASHER, LOCK, 5/16''


Alts

Select

Ref.

15

Menge

1

Verfügbarkeit

Teilenummer

3041319R11

Beschreibung

KAPPE; ASSY, PTO SAFETY (NOT PART OF 3048767R91)


Alts

Select

Ref.

16

Menge

3

Verfügbarkeit

Teilenummer

751472R1

Beschreibung

UNTERLEGSCHEIBE; PTO SAFETY CAP (NOT PART OF 3048767R91)


Alts

Select

Ref.

17

Menge

1

Verfügbarkeit

Teilenummer

707991R1

Beschreibung

RINGE; PTO SHAFT


Alts
