7-38 - FUEL INJECTION PUMP AND CONNECTIONS, 856, 2856 TRACTORS AND 815 COMBINES
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    6
    610718C91
    NOZZLE INJECTION; NOZZLE AND HOLDER ASSEMBLY - injection, Bosch, parts list Figure 7-42
  • 6
    601076C1
    RONDELLA 9.42mm ID x 17.27mm OD x 1.68mm Thk; GASKET - nozzle
  • 12
    113-2228
    BULLONE Hex, 3/8'' - 16 x 1-5/8'', Gr 5; - hex, 3/8 NC x 1-5/8 inch (Replaces screw 179844)
  • 2
    6
    336980R1
    DADO; - leakoff manifold sleeve
  • 3
    222-102
    MANICOTTO 1/4'' Tube; (Replaces sleeve 915500R1) 1/4'' Tube
  • 3
    6
    250617R1
    DADO; - injection pipe
  • 6
    250610R2
    PROTEZIONE; SLEEVE - injection pipe
  • 4
    1
    701228C2
    TUBO DI INIEZIONE; PIPE - injection no. 1
  • 5
    1
    701229C2
    FERMO TUBO; PIPE - injection no. 2
  • 6
    1
    701230C1
    FERMO TUBO; PIPE - injection no. 3
  • 7
    1
    701231C1
    FERMO TUBO; PIPE - injection no. 4
  • 8
    1
    701232C1
    TUBO; PIPE - injection no. 5
  • 9
    1
    701233C2
    FERMO TUBO; PIPE - injection no. 6
  • 10
    1
    612222C11
    TUBO; MANIFOLD ASSEMBLY - fuel return, Includes: Ref. 10A & 10B
  • 10A
    1
    87017024
    DADO PER TUBO 1/2''-24; NUT - fuel return, hex, 1/4 tube OD x 1/2-24 inch (Replaces nut 915499R1)
  • 10B
    1
    222-102
    MANICOTTO 1/4'' Tube; (Replaces sleeve 915500R1), Not illustrated 1/4'' Tube
  • 11
    1
    615369C1
    RACCORDO; ELBOW - tube union
  • 12
    1
    612223C11
    TUBO; ASSEMBLY - leakoff return, lower, Includes: Ref. 12A & 12B
  • 12A
    2
    222-102
    MANICOTTO 1/4'' Tube; (Replaces sleeve 915500R1), Not illustrated 1/4'' Tube
  • 12B
    2
    87017024
    DADO PER TUBO 1/2''-24; NUT - leakoff return, 1/4 tube OD x 1/2-24 inch (Replaces nut 915499R1), not illustrated
  • 13
    1
    615370C1
    PEZZO A T; - injection pump inlet
  • 14
    1
    REF
    ISTRUZIONI; PUMP ASSEMBLY - fuel injection, parts list Figure 7-24
  • 15
    1
    REF
    ISTRUZIONI; DRIVE - fuel injection pump, see Figure 7-44
  • 3
    413-618
    BULLONE Hex, 3/8'' - 16 x 1-1/8'', Gr 5; (Replaces bolt 179840) Hex, 3/8''-16 x 1 1/8'', G5, Full Thd
  • 3
    496-21041
    RONDELLA 13/32'' x 13/16'' x .089'', HDN; - flat, 13/32 x 13/16 x 3/32'', hardened (Replaces washer 103341)
  • 3
    92-11038
    RONDELLA DI SICUREZZ 3/8''; WASHER, LOCK, (Replaces washer 103321) 3/8''
  • 16
    1
    670028C11
    TUBO; ASSEMBLY - pump to final filter, no longer available
  • 16
    1
    612273C11
    TUBO; ASSEMBLY - pump to final filter, used without recirculation system, no longer available
  • 17
    1
    612272C11
    TUBO; ASSEMBLY - primary to final filter, Includes: Ref. 17A & 17B
  • 17A
    2
    222-104
    MANICOTTO 3/8'' Tube; - tube, 3/8 inch OD (Replaces sleeve 265204R1), not illustrated
  • 17B
    2
    222-114
    DADO 5/8''-24; NUT - hex, 3/8 inch OD x 5/8 inch (Replaces nut 265205R1), not illustrated
  • 2
    425-118

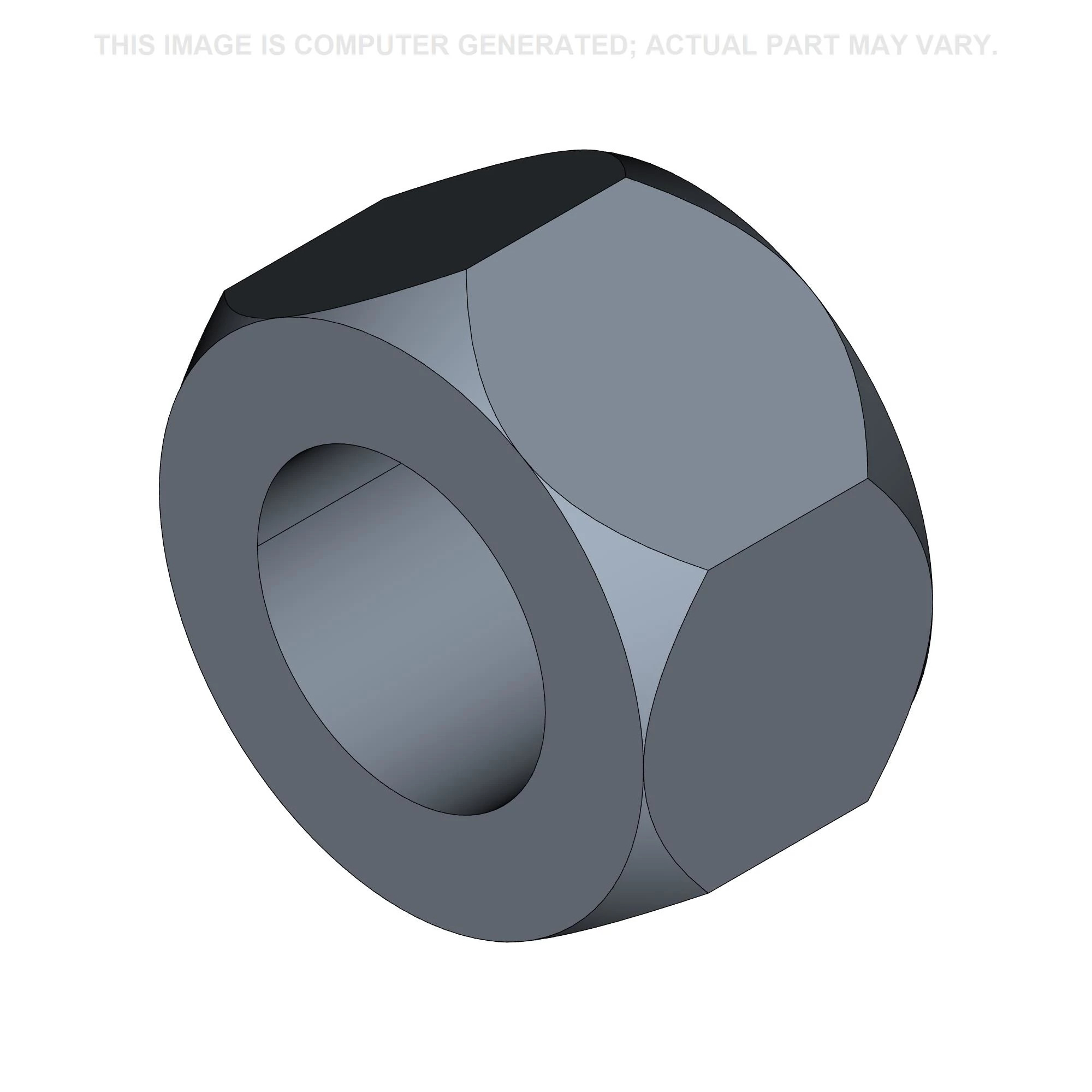

    DADO 1/2''-20, G5; - hex, 1/2 inch NF (Replaces nut 103028)
  • 2
    80679
    RONDELLA DI SICUREZZ 1/20.507 CST ZND; WASHER, LOCK, (Replaces washer 103323) 1/2''
  • 2
    413-664
    BULLONE Hex, 3/8'' - 16 x 4'', Gr 5; - hex, 3/8 NC x 4 inch (Replaces bolt 186285)
  • 2
    413-680
    BULLONE Hex, 3/8'' - 16 x 5'', Gr 5; (Replaces 186289) Hex, 3/8''-16 x 5'', G5
  • 4
    496-21041
    RONDELLA 13/32'' x 13/16'' x .089'', HDN; - flat, 13/32 x 13/16 x 3/32'', hardened (Replaces washer 103341)
  • 19
    12
    612180C1
    GUARNIZIONE; - fuel line connector
  • 2
    425-116
    DADO 3/8'' - 24, Gr 5; - hex, 3/8 inch NF (Replaces nut 103026)
  • 2
    27588R1
    VITE, 12 PT Flg, 3/8''-16 x 3/4''; SCREW - cap, 3/8 NC x 3/4 inch (Replaces screw 324235R1)
  • 1
    413-644
    BULLONE Hex, 3/8'' - 16 x 2-3/4'', Gr 5; - hex, 3/8 NC x 2-3/4 inch (Replaces screw 179850)
  • 2
    328-656
    BULLONE Hex, 3/8'' - 24 x 3-1/2'', Gr 8; (Replaces screw 186310) Hex, 3/8''-24 x 3 1/2'', G8
  • 3
    92-11038
    RONDELLA DI SICUREZZ 3/8''; WASHER, LOCK, (Replaces washer 103321) 3/8''
  • 22
    1
    328842R1
    GUARNIZIONE; - injection pump mounting plate
  • 23
    1
    341525R1
    PIGNONE; GEAR - injection pump drive, 58 teeth
  • 1
    126-112
    LINGUETTA AMERICANA #6, 5/32'' x 5/8'', HT; (Replaces key 124546) #6, 5/32'' x 5/8'', HT
  • 1
    19899R1
    DADO; - gear hub lock
  • 1
    341508R1
    RONDELLA; - gear, no longer available
  • 24
    1
    702253C1
    FILTRO CARBURANTE; FILTER - final fuel, see page 5-19
  • 25
    1
    222-4047
    GOMITO; - 90 degree compression x 3/8 tube OD x 1/4 inch PT (Replaces elbow 606845C1)
  • 26
    1
    670011C21
    FASCETTA; CLAMP - injection pipe, outer, no longer available
  • 2
    670010C2
    CUSCINO, TAMPONE; - injection pipe clamp
  • 6
    114-6
    BULLONE Hex, 1/4'' - 28 x 1-1/4'', Gr 5; (Replaces 181317) Hex, 1/4''-28 x 1 1/4'', G5
  • 6
    95-11028
    RONDELLA 1/4''; - flat, 9/32 x 5/8 x 1/16 inch (Replaces washer 103339)
  • 27
    1
    670009C11
    MORSETTO; - injection pipe, inner
  • 28
    1
    REF
    ISTRUZIONI; FILTER - primary fuel, see Figure 7-46
  • 4
    701155C1
    MORSETTO; - injection pipe
  • 4
    612180C1
    GUARNIZIONE; - fuel line connection
  • 4
    258079C1
    ANELLO PASSACAVO; - injection pipe
