9E-092 - FUEL INJECTION PUMP
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1934212C1
    POMPA INIEZIONE CARBURANTE RIGENERATA; ASSEMBLY - fuel injection, new, used with 1660 combines, Includes: Ref. 1 - 58
  • 1
    1806912C91
    POMPA; ASSEMBLY - fuel injection, new, used with 1660 combines, Includes: Ref. 1 - 58
  • 1
    1934213C1
    POMPA INIEZ. DA REVI; ASSEMBLY - fuel injection, new, used with 1660 combines, Includes: Ref. 1 - 58
  • 1
    1809633C91
    POMPA INIEZ. CARBURA; PUMP ASSEMBLY - fuel injection, new, used with 1640 combines and 1822 cotton pickers, Includes: Ref. 1 - 58, no longer available, order remanufactured assembly 1934214C1
  • 1
    1934214C1
    POMPA INIEZIONE CARBURANTE RIGENERATA; PUMP ASSEMBLY - fuel injection, new, used with 1640 combines and 1822 cotton pickers, Includes: Ref. 1 - 58, no longer available, order remanufactured assembly 1934214C1
  • 1
    1934215C1
    POMPA INIEZ. DA REVI; PUMP ASSEMBLY - fuel injection, new, used with 1640 combines and 1822 cotton pickers, Includes: Ref. 1 - 58, no longer available, order remanufactured assembly 1934214C1
  • 1
    1
    129-551
    DADO SPECIALE 9/16''-18, G8; - hex, 9/16 inch NF, drive hub, no longer used
  • 2
    1
    674751C1
    RONDELLA; - lock, hub nut
  • 3
    1
    676925C1
    MOZZO; - drive
  • 4
    1
    676926C1
    PIASTRA; - drive hub back
  • 5
    1
    674754C1
    GUARNIZIONE; O-RING - pump housing
  • 6
    4
    674755C1
    VITE; - retainer plate
  • 7
    4
    492-11025
    RONDELLA DI SICUREZZ 1/4''; WASHER, LOCK, (Replaces washer 131200) 1/4''
  • 8
    1
    674757C1
    PIASTRA; - retainer, no longer available
  • 9
    1
    674758C1
    RONDELLA; - thrust
  • 10
    UAR
    674761C1
    SPESSORE; - retainer plate, 0.002 inch
  • 10
    UAR
    674759C1
    SPESSORE; - retainer plate, 0.004 inch
  • 11
    1
    680442C2
    ALLOGGIAMENTO; ASSEMBLY - pump, Includes: Ref. 11A
  • 11A
    1
    681438C1
    INDICATORE; POINTER - timing
  • 12
    1
    221-841

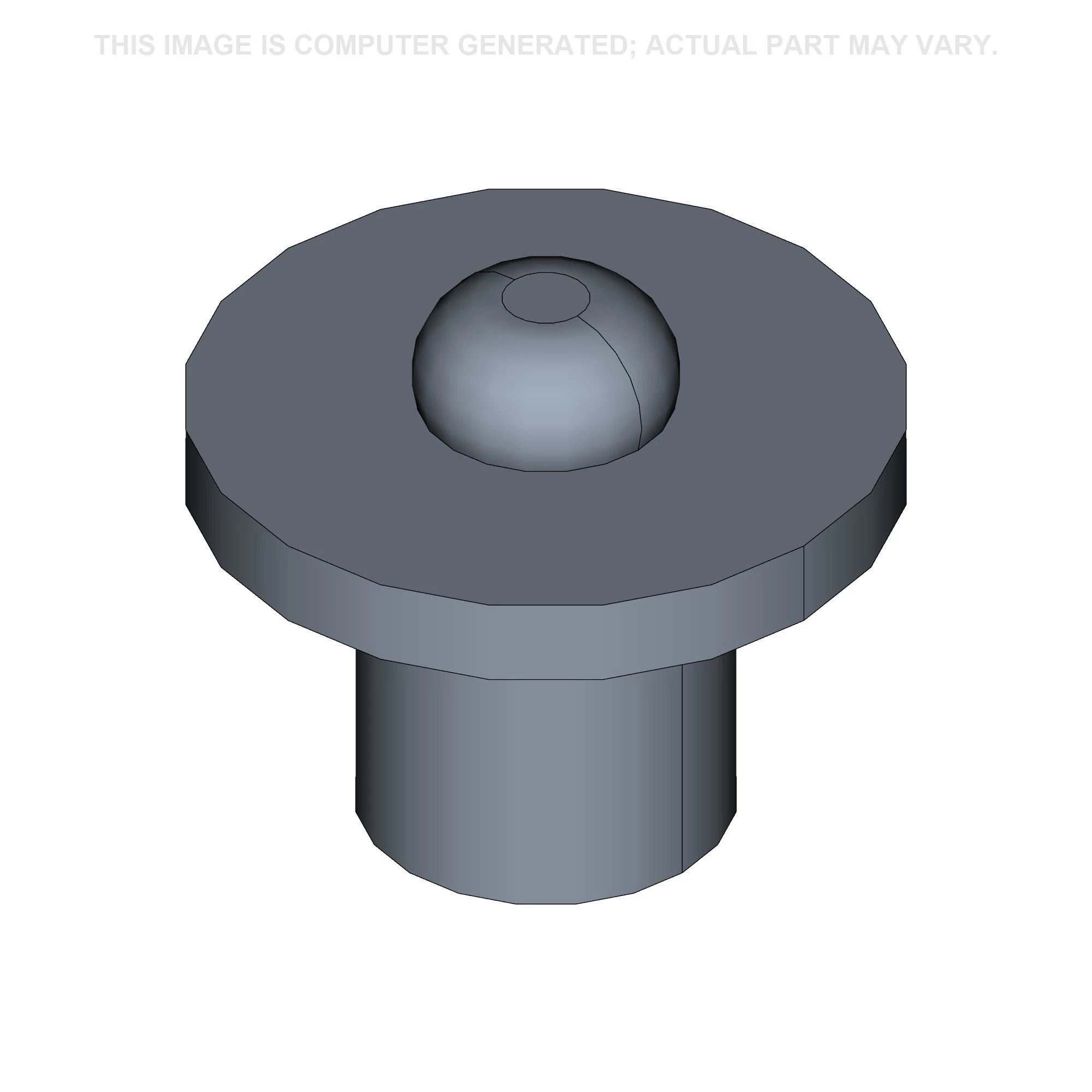

    TAPPO; - hex socket, 1/4 inch PT, port closure
  • 13
    1
    217-21
    GOMITO 90 Degree, 1/4''-18 NPTF, Fem x 1/4''-18 NPTF Male; - fuel inlet, street, 90 degree x 1/4 inch PT x female PT
  • 15
    1
    REF
    ISTRUZIONI; ELBOW - fuel return
  • 16
    1
    674769C1
    RULLO; - tappet
  • 17
    1
    674770C1
    GUIDA; - tappet
  • 18
    1
    REF
    ISTRUZIONI; HEAD ASSEMBLY - hydraulic, parts list Figure 9E-96
  • 19
    4
    674805C1
    MORSETTO; - hydraulic head retaining
  • 20
    4
    684306C1
    VITE; - hydraulic head retaining
  • 25
    1
    674812C1
    GUARNIZIONE; - excess fuel device tube
  • 26
    1
    674813C1
    TUBO; - excess fuel device
  • 27
    1
    674811C1
    GUARNIZIONE; - pump housing to governor housing
  • 28
    1
    126-112
    LINGUETTA AMERICANA #6, 5/32'' x 5/8'', HT; (Replaces key 124546) #6, 5/32'' x 5/8'', HT
  • 29
    1
    REF
    ISTRUZIONI; CAMSHAFT - engine, parts list Figure 9E-104
  • 30
    1
    684309C1
    RONDELLA; - thrust
  • 31
    1
    674841C1
    PIASTRA; - bearing
  • 32
    4
    674755C1
    VITE; - camshaft retaining
  • 33
    4
    492-11025
    RONDELLA DI SICUREZZ 1/4''; WASHER, LOCK, (Replaces washer 131200) 1/4''
  • 34
    1
    238-5012

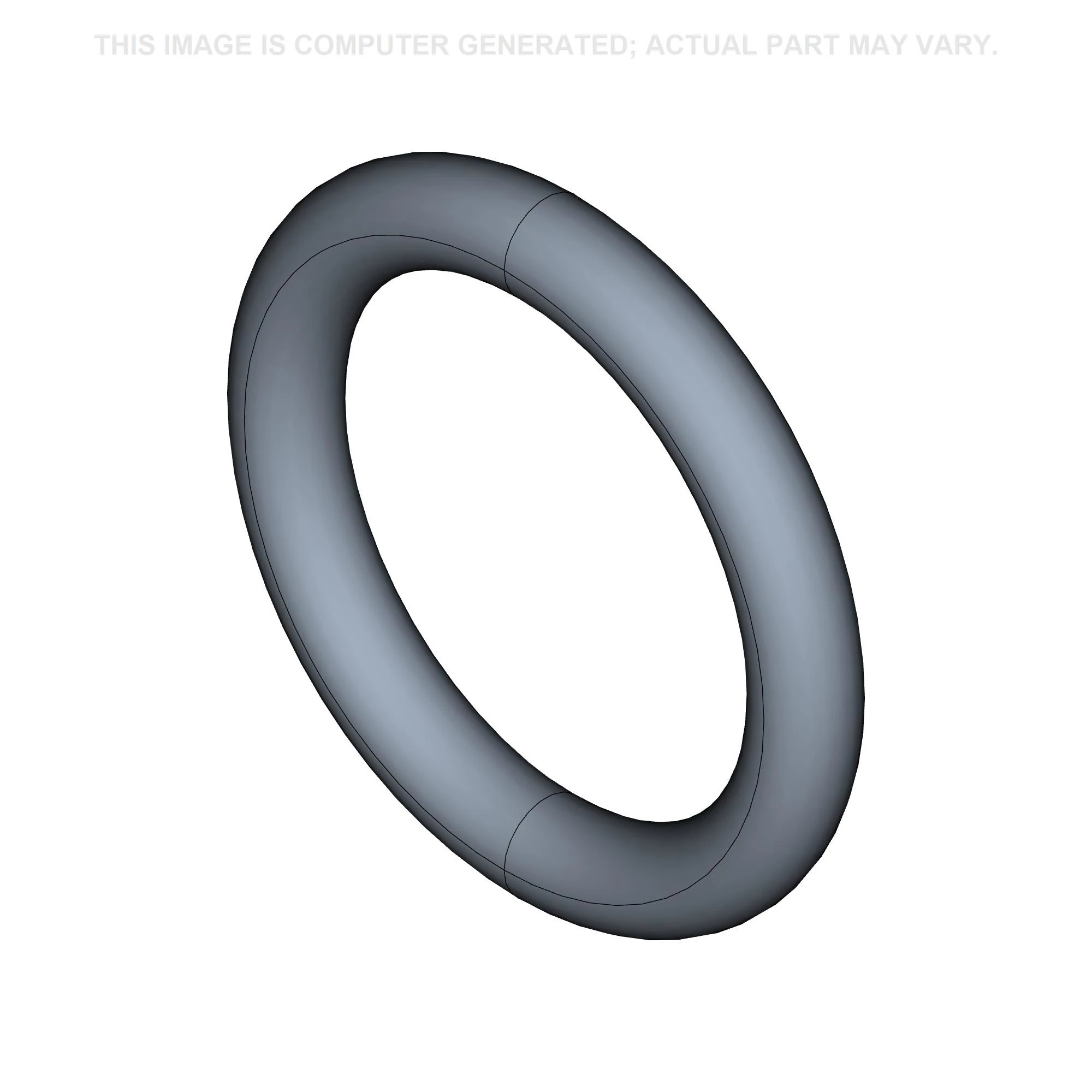

    ANELLO TOROIDALE 9.2mm ID x 1.78mm Thk, NBR; -012, 70 Duro, .364'' ID x .070'' Thk, Control unit (Replaces O-ring 355967R1)
  • 36
    1
    674704C91
    LEVA; UNIT - control
  • 37
    2
    674709C1
    DISTANZIALE; - control unit plate
  • 38
    UAR
    674938C1
    PIASTRA; - control unit, identification no. 1
  • 38
    UAR
    674939C1
    PIASTRA; - control unit, identification no. 2
  • 38
    UAR
    674940C1
    PIASTRA; - control unit, identification no. 3
  • 39
    2
    674816C1
    VITE; - control unit plate, includes lockwasher
  • 40
    2
    263213R1
    CAVO ELETTRICO; WIRE - lock, control unit plate
  • 41
    1
    681263C1

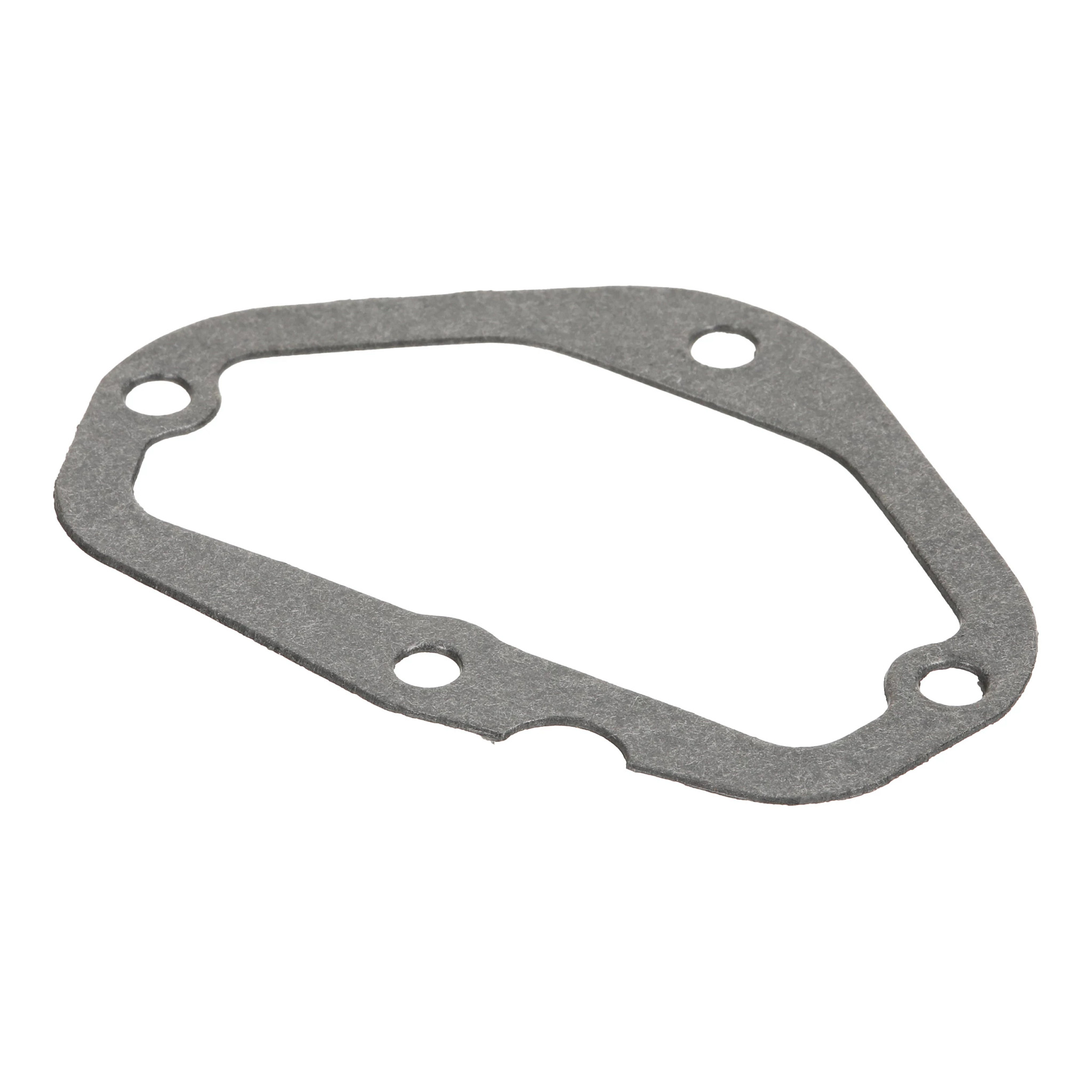

    GUARNIZIONE; - control unit cover
  • 42
    4
    674710C1
    VITE; - control unit cover, includes lockwasher
  • 43
    1
    674705C1
    COPERCHIO; - control unit
  • 44
    1
    674850C1
    PERNO; - lubrication, includes spring
  • 45
    1
    681444C1
    DADO; - drive gear
  • 46
    1
    681445C1
    SCODELLINO; - lock, drive gear
  • 47
    1
    681446C1
    INGRANAGGIO; - governor drive
  • 48
    3
    326-412
    BULLONE Hex, 1/4'' - 20 x 3/4'', Gr 8; Bearing support plate (Replaces screw 25481R1) Hex, 1/4''-20 x 3/4'', G8, Full Thd
  • 49
    3
    492-11025
    RONDELLA DI SICUREZZ 1/4''; WASHER, LOCK, (Replaces washer 131200) 1/4''
  • 50
    1
    681447C1
    PIASTRA; - bearing support, no longer available
  • 51
    1
    681448C1
    CUSCINETTO A SFERE; - ball
  • 52
    1
    1802353C1
    BOCCOLA; - bearing
  • 53
    1
    1802349C1
    PESO, ZAVORRA; SPIDER - resilient drive, not shown
  • 54
    4
    684307C1
    RONDELLA; - hydraulic head retaining, upper
  • 55
    4
    684308C1
    RONDELLA; - hydraulic head retaining, lower
  • 56
    2
    1802350C1
    MOLLA; - governor weight
  • 57
    2
    1802351C1
    SEDILE; - spring
  • 58
    2
    1802352C1
    SUPPORTO; - spring seat
  • UAR
    684079C92
    GUARNIZIONE; KIT - gasket
