PRECEDENTE
-
1.40.00/10[01A] - STD - 4WD (CL.3) ASSALE ANTERIORE WITH LIMITED SLIP DIFF. BLOCCO - DIFFERENZIALE GEARS AND ALBERO - D6449
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    84180939
    PONTE ANTERIORE; ASSY, Incl 2 - 23;See also Live Front Axle Components in Figures 1.40.00/01, 1.40.00/02, 1.40.00/04, 1.40.00/05, 1.40.00/06 (01), 1.40.00/06 (02), 1.40.00/06 (03), 1.40.00/12
  • 2
    1
    84194816

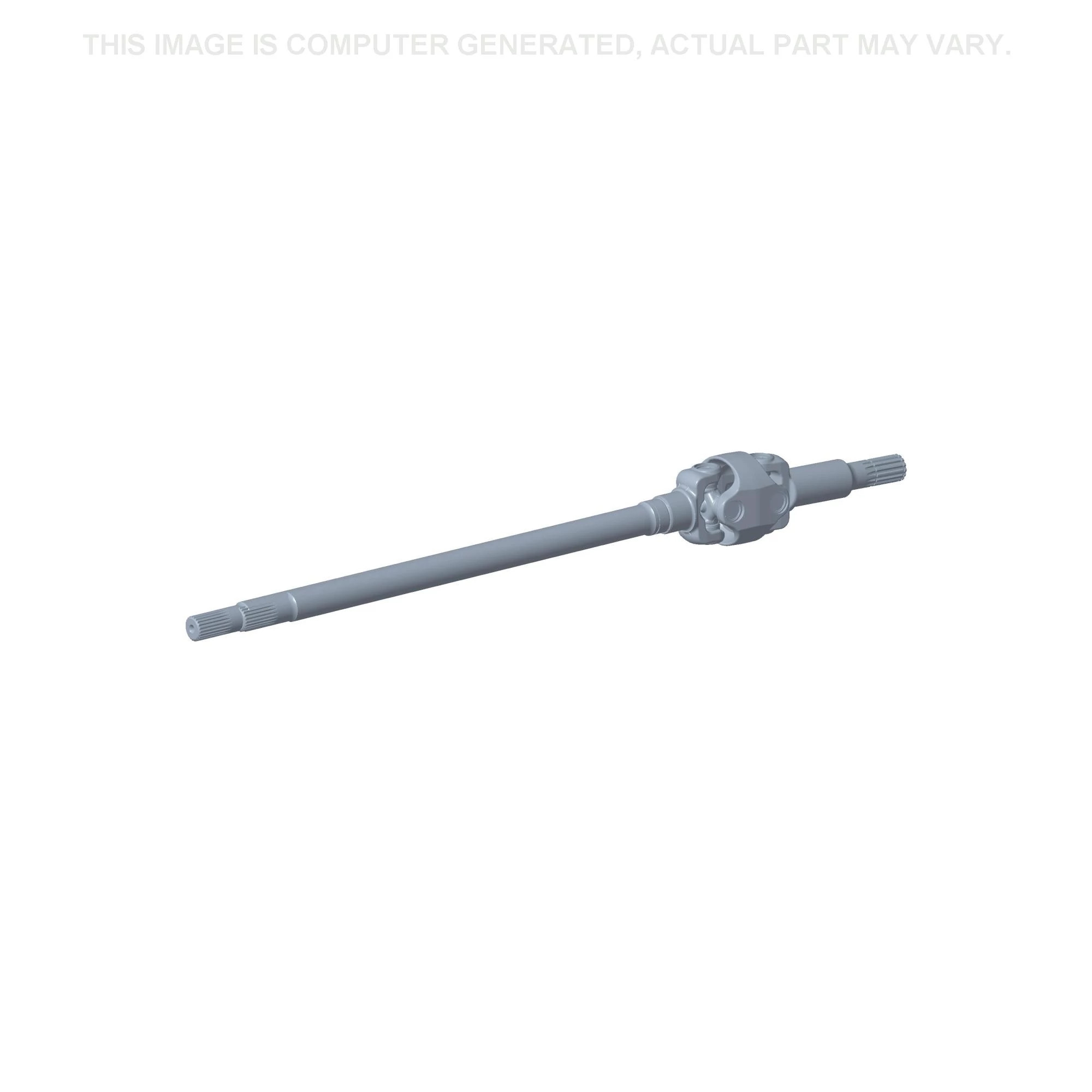

    ALBERO 22T, 14T, 671mm L; RH, ASSY
  • 2
    1
    84194809
    ALBERO 22T, 14T, 732,5mm L; LH, ASSY
  • 3
    2
    11061376
    ANELLO ELASTICO M68, Int, BLO;
  • 4
    2
    28042480
    CUSCINETTO A SFERE 40mm ID x 68mm OD x 15mm W;
  • 5
    2
    84166622
    GUARNIZIONE, TENUTA 45mm ID x 60mm OD x 17.2mm Thk;
  • 6
    2
    5109311
    COPRIGUARNIZIONE 45.2mm ID x 68mm OD x 1mm Thk;
  • 7
    2
    84166643
    GUARNIZIONE, TENUTA 45mm ID x 65mm OD x 27mm Thk;
  • 8
    12
    5145499
    RONDELLA REGGISPINTA 30mm ID x 50mm OD x 0.8mm Thk;
  • 9
    6
    5145497
    INGRANAGGIO PLANETAR 25T;
  • 10
    6
    5145492
    CUSC. RULLINI CILINDRICI Needle, 30.3mm ID x 40.3mm OD x 29.8mm W;
  • 11
    4
    5140018
    ANELLO ELASTICO M30, Ext;
  • 12
    2
    5145501
    INGRANAGGIO, SOLE 16T;
  • 13
    2
    5151438
    ANELLO DI BLOCCAGGIO 222mm ID, Int;
  • 14
    2
    84224948
    DISCO CON TACCA;
  • 15
    2
    5191770
    CORONA DENTATA 68T;
  • 16
    6
    14274434

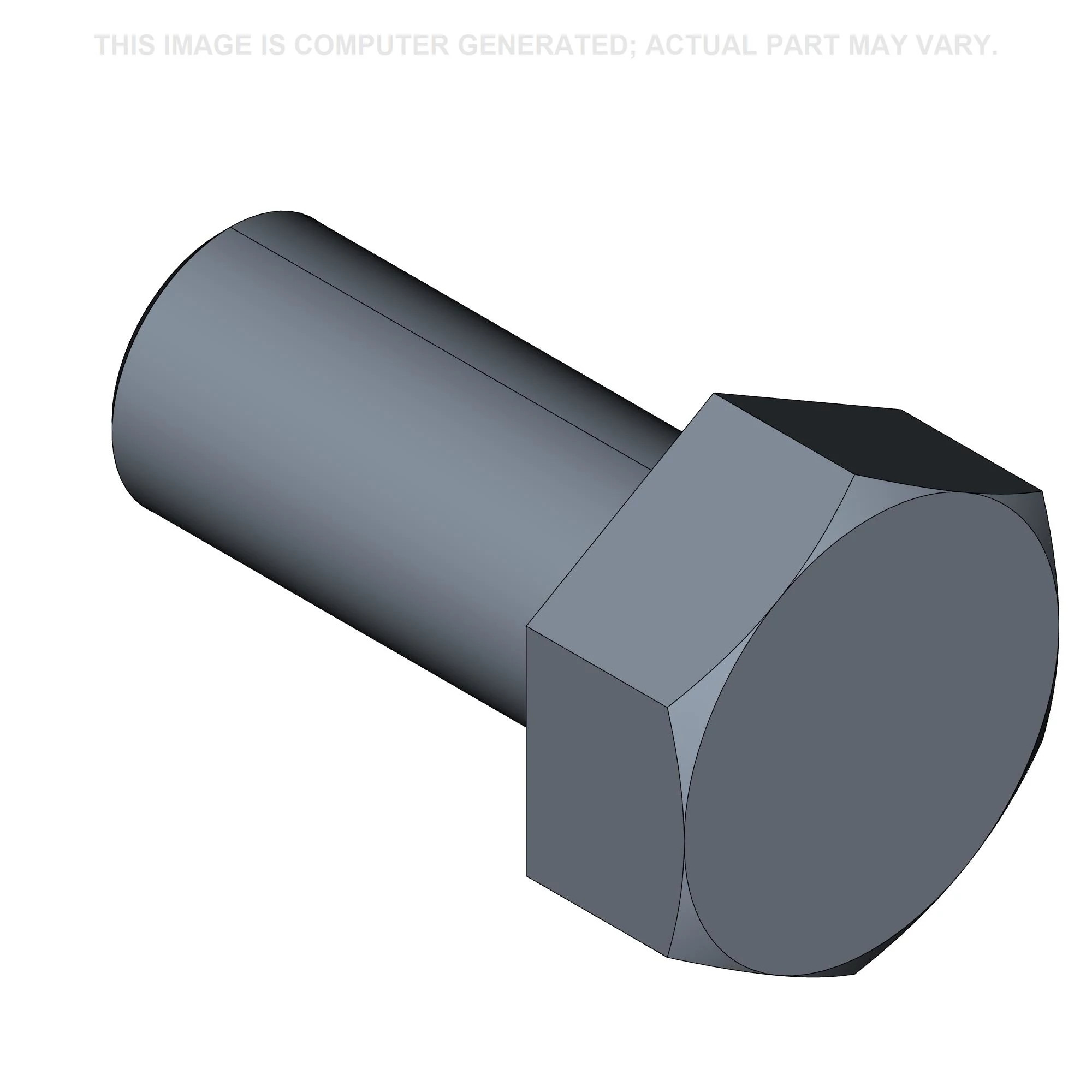

    BOLT, LOCK Hex, M12 x 1.25 x 25mm, Cl 10.9, Full Thd;
  • 17
    2
    5152324
    ANELLO DI BLOCCAGGIO 4mm Thk;
  • 18
    2
    47603066
    SUPPORTO; ASSY, Incl 19
  • 19
    6
    47603120

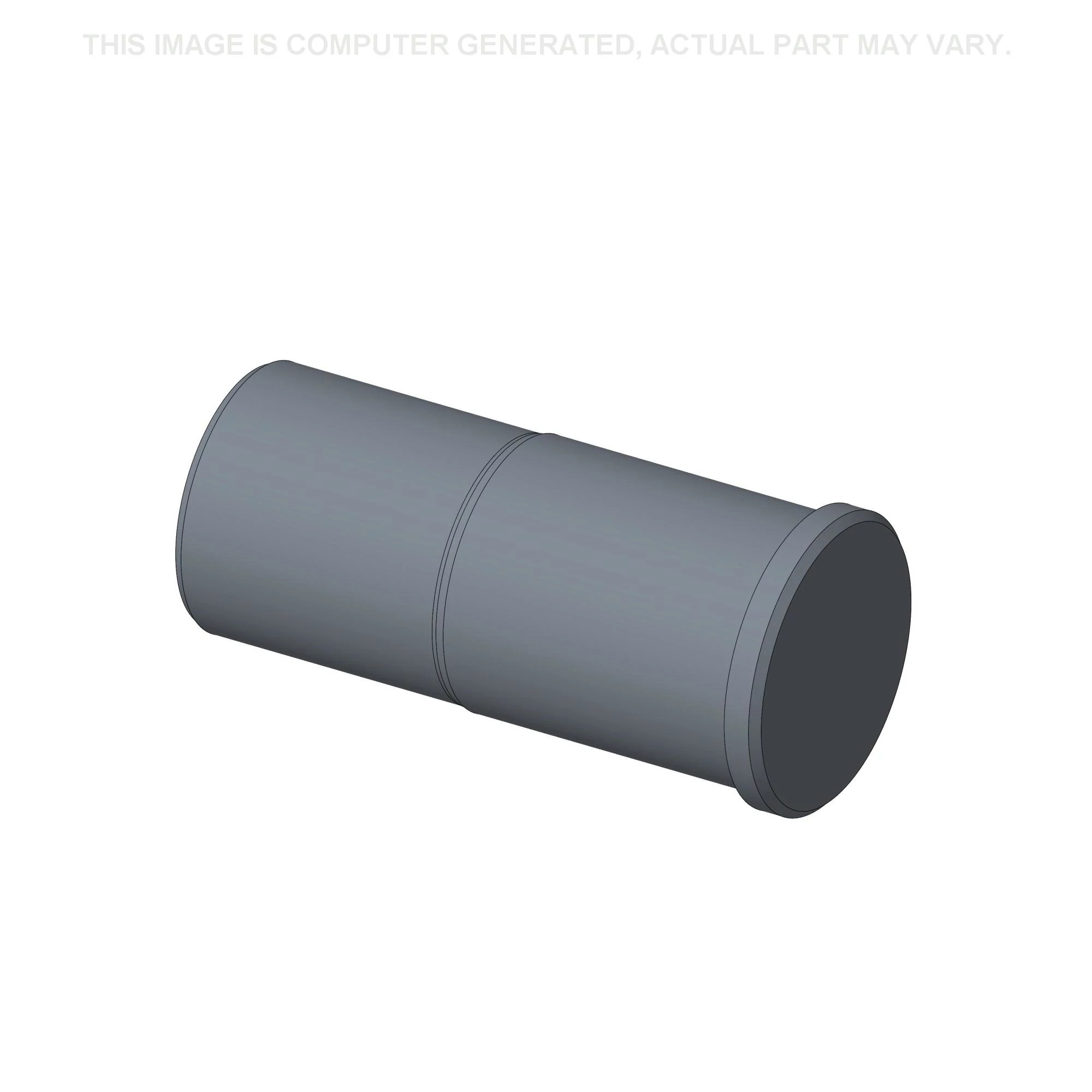

    PERNO 30 mm OD x 73 mm L;
  • 20
    24
    14233734
    BULLONE Hex, M10 x 1.25 x 35mm, Cl 10.9, Full Thd;
  • 21
    2
    10263460
    GUARNIZIONE, TENUTA 22.3mm ID x 28mm OD x 1.5mm Thk;
  • 22
    2
    14326211

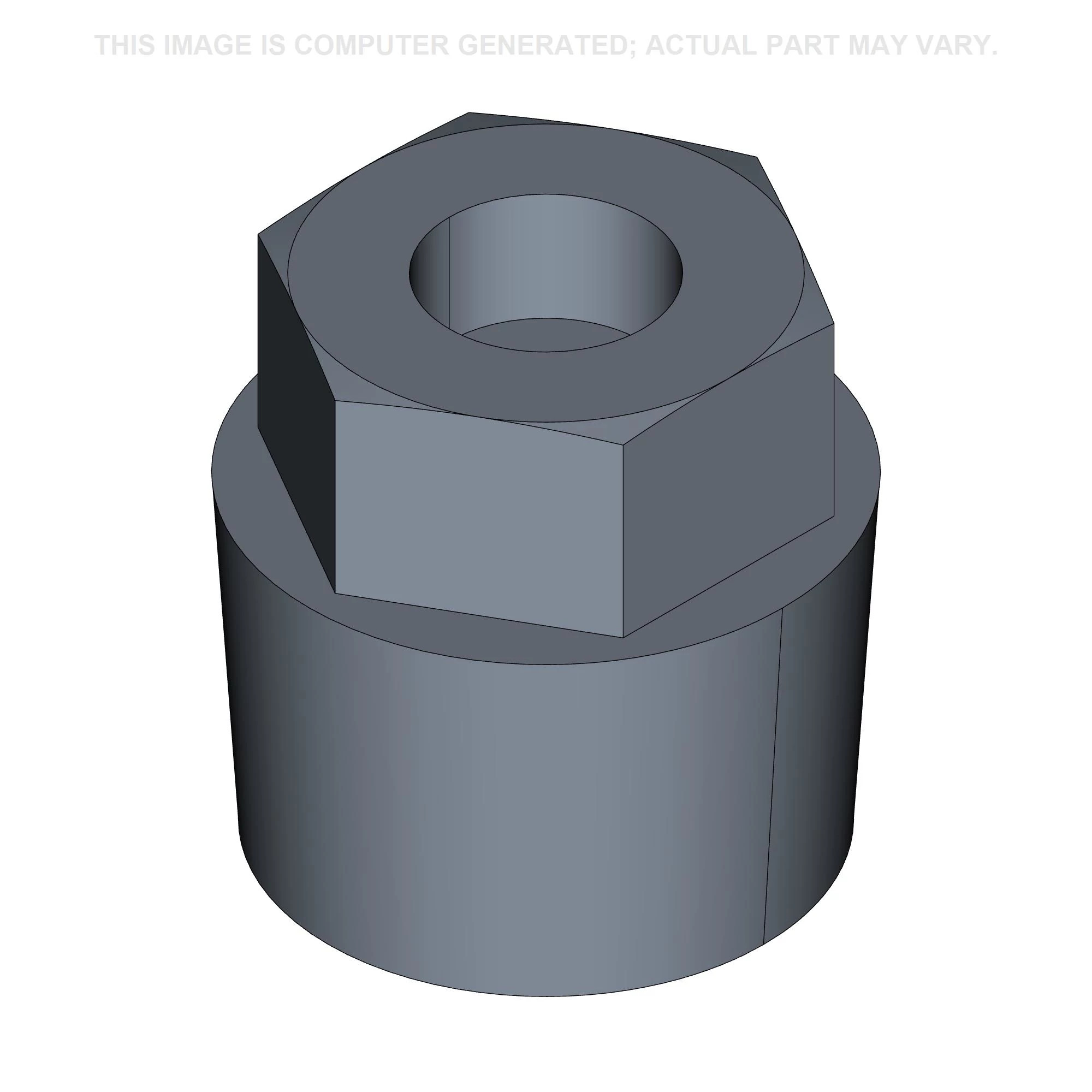

    TAPPO ESAGONALE M22 x 1.50, R50, ZND;
  • 23
    2
    11068876

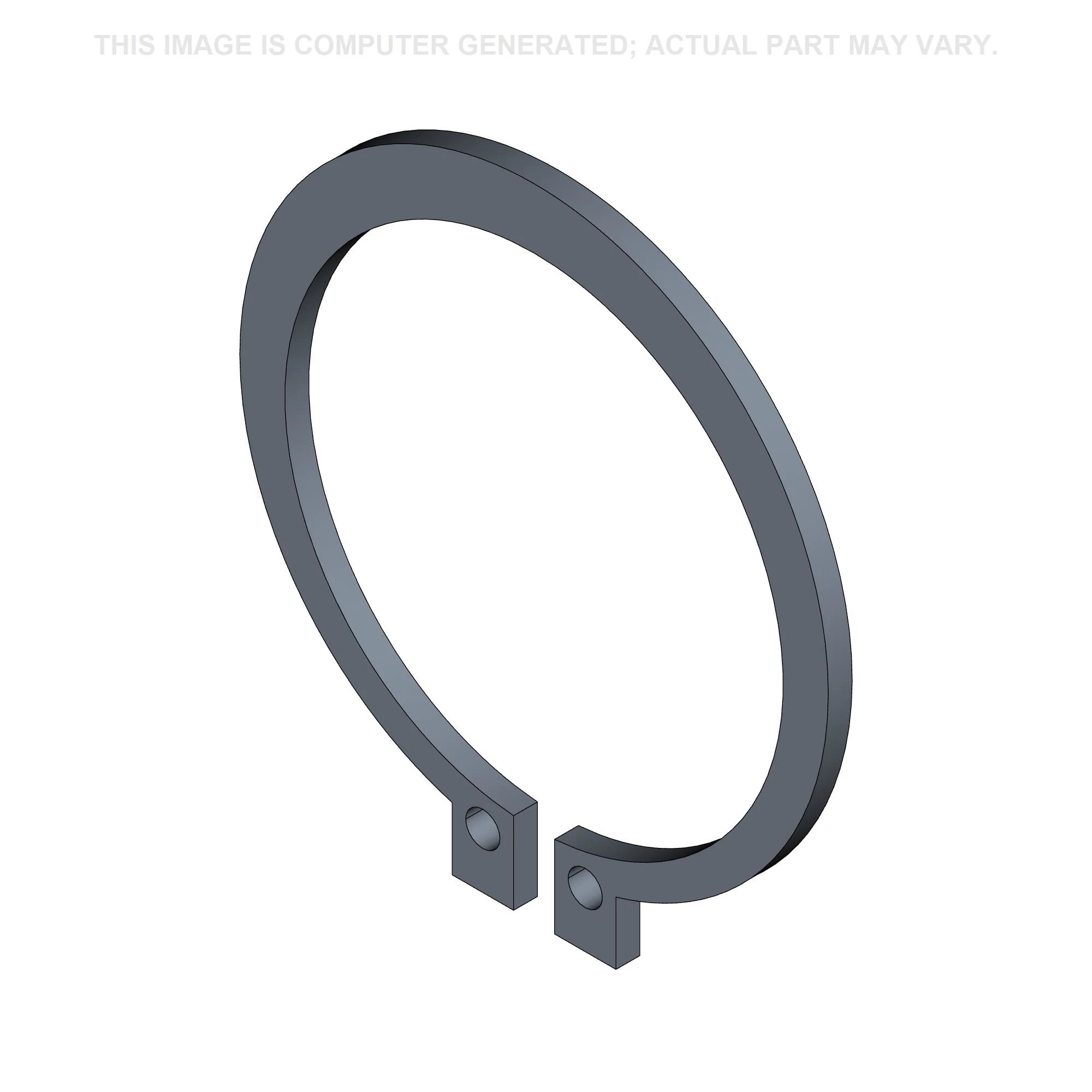

    ANELLO ELASTICO M40, Ext;
Seleziona tutti

Select

Ref.

1

Qtà

1

Disponibilità

#Parte di ricambio

84180939

Descrizione

PONTE ANTERIORE; ASSY, Incl 2 - 23;See also Live Front Axle Components in Figures 1.40.00/01, 1.40.00/02, 1.40.00/04, 1.40.00/05, 1.40.00/06 (01), 1.40.00/06 (02), 1.40.00/06 (03), 1.40.00/12


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

84194816

Descrizione

ALBERO 22T, 14T, 671mm L; RH, ASSY


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

84194809

Descrizione

ALBERO 22T, 14T, 732,5mm L; LH, ASSY


Alts

Select

Ref.

3

Qtà

2

Disponibilità

#Parte di ricambio

11061376

Descrizione

ANELLO ELASTICO M68, Int, BLO;


Alts

Select

Ref.

4

Qtà

2

Disponibilità

#Parte di ricambio

28042480

Descrizione

CUSCINETTO A SFERE 40mm ID x 68mm OD x 15mm W;


Alts

Select

Ref.

5

Qtà

2

Disponibilità

#Parte di ricambio

84166622

Descrizione

GUARNIZIONE, TENUTA 45mm ID x 60mm OD x 17.2mm Thk;


Alts

Select

Ref.

6

Qtà

2

Disponibilità

#Parte di ricambio

5109311

Descrizione

COPRIGUARNIZIONE 45.2mm ID x 68mm OD x 1mm Thk;


Alts

Select

Ref.

7

Qtà

2

Disponibilità

#Parte di ricambio

84166643

Descrizione

GUARNIZIONE, TENUTA 45mm ID x 65mm OD x 27mm Thk;


Alts

Select

Ref.

8

Qtà

12

Disponibilità

#Parte di ricambio

5145499

Descrizione

RONDELLA REGGISPINTA 30mm ID x 50mm OD x 0.8mm Thk;


Alts

Select

Ref.

9

Qtà

6

Disponibilità

#Parte di ricambio

5145497

Descrizione

INGRANAGGIO PLANETAR 25T;


Alts

Select

Ref.

10

Qtà

6

Disponibilità

#Parte di ricambio

5145492

Descrizione

CUSC. RULLINI CILINDRICI Needle, 30.3mm ID x 40.3mm OD x 29.8mm W;


Alts

Select

Ref.

11

Qtà

4

Disponibilità

#Parte di ricambio

5140018

Descrizione

ANELLO ELASTICO M30, Ext;


Alts

Select

Ref.

12

Qtà

2

Disponibilità

#Parte di ricambio

5145501

Descrizione

INGRANAGGIO, SOLE 16T;


Alts

Select

Ref.

13

Qtà

2

Disponibilità

#Parte di ricambio

5151438

Descrizione

ANELLO DI BLOCCAGGIO 222mm ID, Int;


Alts

Select

Ref.

14

Qtà

2

Disponibilità

#Parte di ricambio

84224948

Descrizione

DISCO CON TACCA;


Alts

Select

Ref.

15

Qtà

2

Disponibilità

#Parte di ricambio

5191770

Descrizione

CORONA DENTATA 68T;


Alts

Select

Ref.

16

Qtà

6

Disponibilità

#Parte di ricambio

14274434

Descrizione

BOLT, LOCK Hex, M12 x 1.25 x 25mm, Cl 10.9, Full Thd;


Alts

Select

Ref.

17

Qtà

2

Disponibilità

#Parte di ricambio

5152324

Descrizione

ANELLO DI BLOCCAGGIO 4mm Thk;


Alts

Select

Ref.

18

Qtà

2

Disponibilità

#Parte di ricambio

47603066

Descrizione

SUPPORTO; ASSY, Incl 19


Alts

Select

Ref.

19

Qtà

6

Disponibilità

#Parte di ricambio

47603120

Descrizione

PERNO 30 mm OD x 73 mm L;


Alts

Select

Ref.

20

Qtà

24

Disponibilità

#Parte di ricambio

14233734

Descrizione

BULLONE Hex, M10 x 1.25 x 35mm, Cl 10.9, Full Thd;


Alts

Select

Ref.

21

Qtà

2

Disponibilità

#Parte di ricambio

10263460

Descrizione

GUARNIZIONE, TENUTA 22.3mm ID x 28mm OD x 1.5mm Thk;


Alts

Select

Ref.

22

Qtà

2

Disponibilità

#Parte di ricambio

14326211

Descrizione

TAPPO ESAGONALE M22 x 1.50, R50, ZND;


Alts

Select

Ref.

23

Qtà

2

Disponibilità

#Parte di ricambio

11068876

Descrizione

ANELLO ELASTICO M40, Ext;


Alts
