014 - SPOUT
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    3

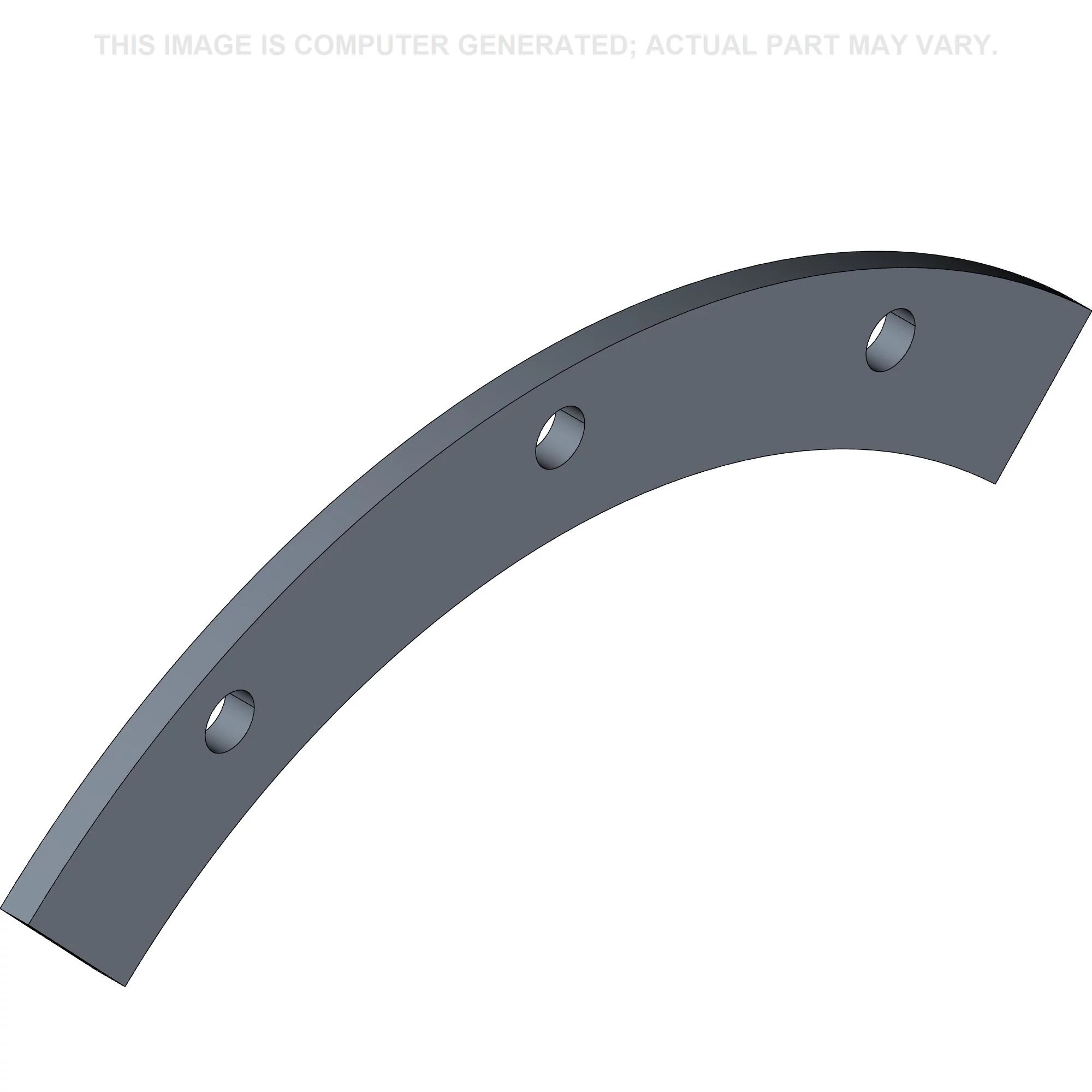

    688048
    FERMO; Replaces 181316
  • 6
    88044
    BULLONE Hex, 3/8'' - 16 x 1-1/2'', Gr 5; Screw, Cap, HH, G5, 3/8''-16 x 1-1/2''
  • 6
    80680
    RONDELLA DI SICUREZZ 3/8 0.381 CST ZND; WASHER, LOCK, 3/8''
  • 6
    88902
    DADO DI BLOCCAGGIO PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional; Nut, Lock, GC, 3/8''-16
  • 2
    6
    646056
    DISTANZIALE 13/32'' ID x .750'' OD x .338'' Tk.; Replaces 105907
  • 3
    2
    285839
    PIASTRA; BSN 707735
  • 3
    2

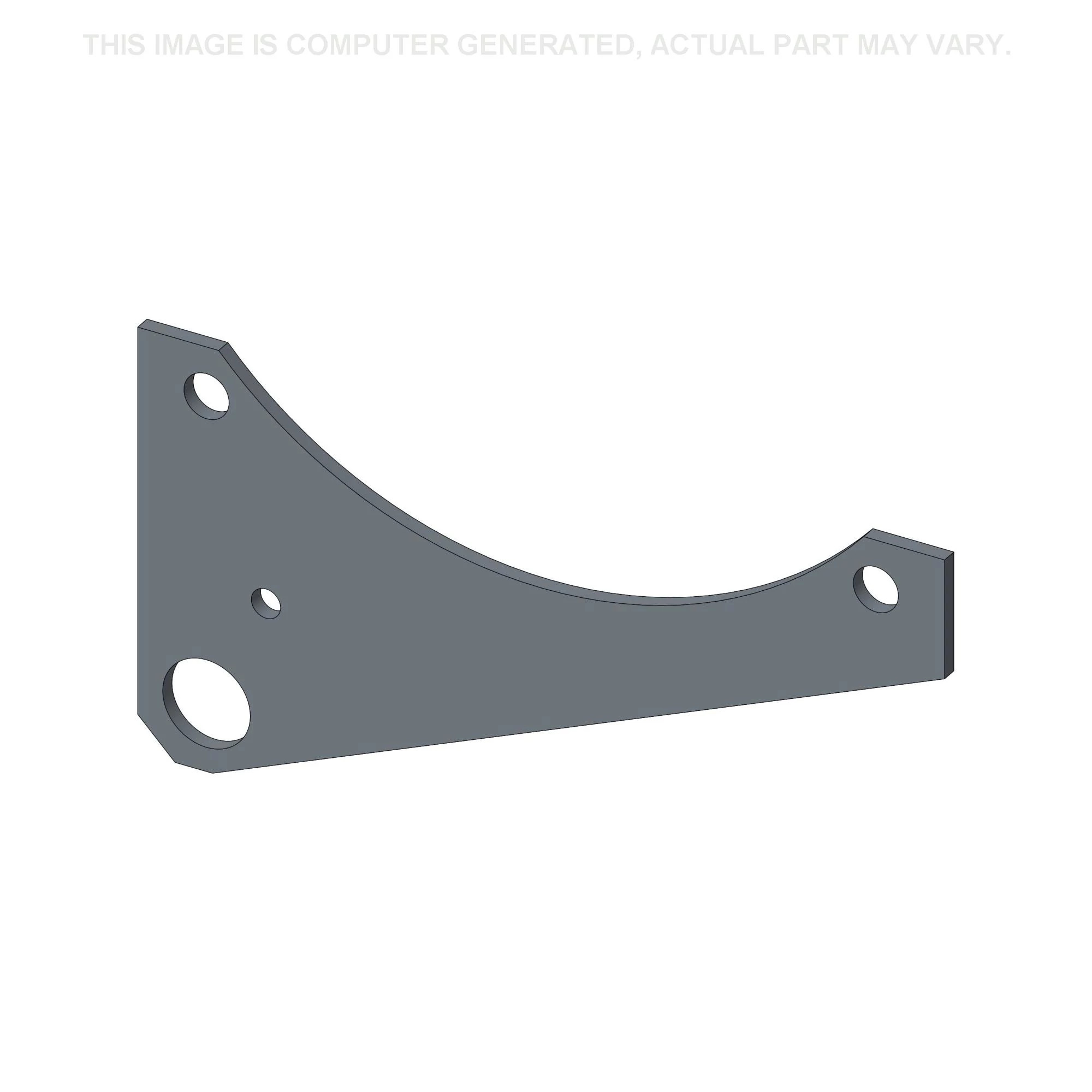

    854387
    PIASTRA; ASN 707736
  • 2
    87972
    BULLONE Hex, 1/2'' - 13 x 2 1/2'', Gr 5; Screw, Cap, HH, G5, 1/2''-13 x 2-1/2''
  • 2
    280431
    DADO 1/2''-13, G5;
  • 2
    80679
    RONDELLA DI SICUREZZ 1/20.507 CST ZND; WASHER, LOCK, 1/2''
  • 4
    2
    86621759
    FASCETTA; Weld Assy.
  • 1
    88576
    BULLONE Hex, 1/2'' - 13 x 5-1/2'', Gr 5; Screw, Cap, HH, G5, 1/2''-13 x 5-1/2''
  • 2
    87364
    RONDELLA 0.53'' ID x 1.06'' OD x 0.1'' Thk; SAE, 1/2''
  • 1
    280431
    DADO 1/2''-13, G5;
  • 1
    80679
    RONDELLA DI SICUREZZ 1/20.507 CST ZND; WASHER, LOCK, 1/2''
  • 5
    1
    9622340
    BOCCA; Weld Assy., Standard, 51'' High, w/ Oval Hole, Replaces 767894 w/ Round Hole
  • 5
    1
    9618972
    BOCCA; Weld Assy., Short, 44'' High, Optional, Replaces 287391
  • 2
    87414
    INGRASSATORE FITTING LUBE 1/4-28 SPCL TAP; Nipple, Lube, Straight, 1/4''-28
  • 1
    88131
    VITE Slotted Truss Hd, 3/8'' - 16 x 1 3/4''; Truss Hd, 3/8''-16 x 1-3/4''
  • 1
    80680
    RONDELLA DI SICUREZZ 3/8 0.381 CST ZND; WASHER, LOCK, 3/8''
  • 1
    9628503
    DADO 3/8'' - 16, Gr 5; G5, 3/8''-16
  • 6
    1
    164342
    COPERCHIO; Round
  • 2
    86508769
    BULLONE TESTA TONDA Sq Nk, 1/4'' - 20 x 1'', Gr 5; Bolt, Carriage, G5, 1/4''-20 x 1''
  • 1
    80701
    RONDELLA 0.31'' ID x 0.73'' OD x 0.07'' Thk;
  • 2
    80682
    RONDELLA DI SICUREZZ 1/4''; Washer, Lock, 1/4''
  • 2
    86627130
    DADO AD ALETTE 1/4''-20; Nut, Wing, 1/4''-20
  • 6
    1
    86621454
    SPORTELLO; Cover, Oval
  • 1
    47325
    FERMO; Snap
  • 1
    84821
    VITE Truss HD, #10 - 24 x 1/2'';
  • 1
    80684
    RONDELLA DI SICUREZZ 4.9mm ID x 8.48mm OD x 1.19mm Thk; Washer, Lock, #10
  • 1
    87304
    DADO #10-24;
  • 1
    86508769
    BULLONE TESTA TONDA Sq Nk, 1/4'' - 20 x 1'', Gr 5; Bolt, Carriage, G5, 1/4''-20 x 1''
  • 1
    80701
    RONDELLA 0.31'' ID x 0.73'' OD x 0.07'' Thk;
  • 1
    80682
    RONDELLA DI SICUREZZ 1/4''; Washer, Lock, 1/4''
  • 1
    86627130
    DADO AD ALETTE 1/4''-20; Nut, Wing, 1/4''-20
  • 7
    1
    136682
    STAFFA;
  • 2
    86511983
    VITE Phillips Drive, Flat HD, 3/8'' - 16 x 1''; Flat Hd, CSK, 3/8''-16 x 1''
  • 2
    80702
    RONDELLA 0.44'' ID x 1'' OD x 0.08'' Thk;
  • 2
    80680
    RONDELLA DI SICUREZZ 3/8 0.381 CST ZND; WASHER, LOCK, 3/8''
  • 2
    9628503
    DADO 3/8'' - 16, Gr 5; G5, 3/8''-16
  • 8
    1
    86622143
    MOLLA;
  • 9
    1
    86620779
    DEFLETTORE;
  • 2

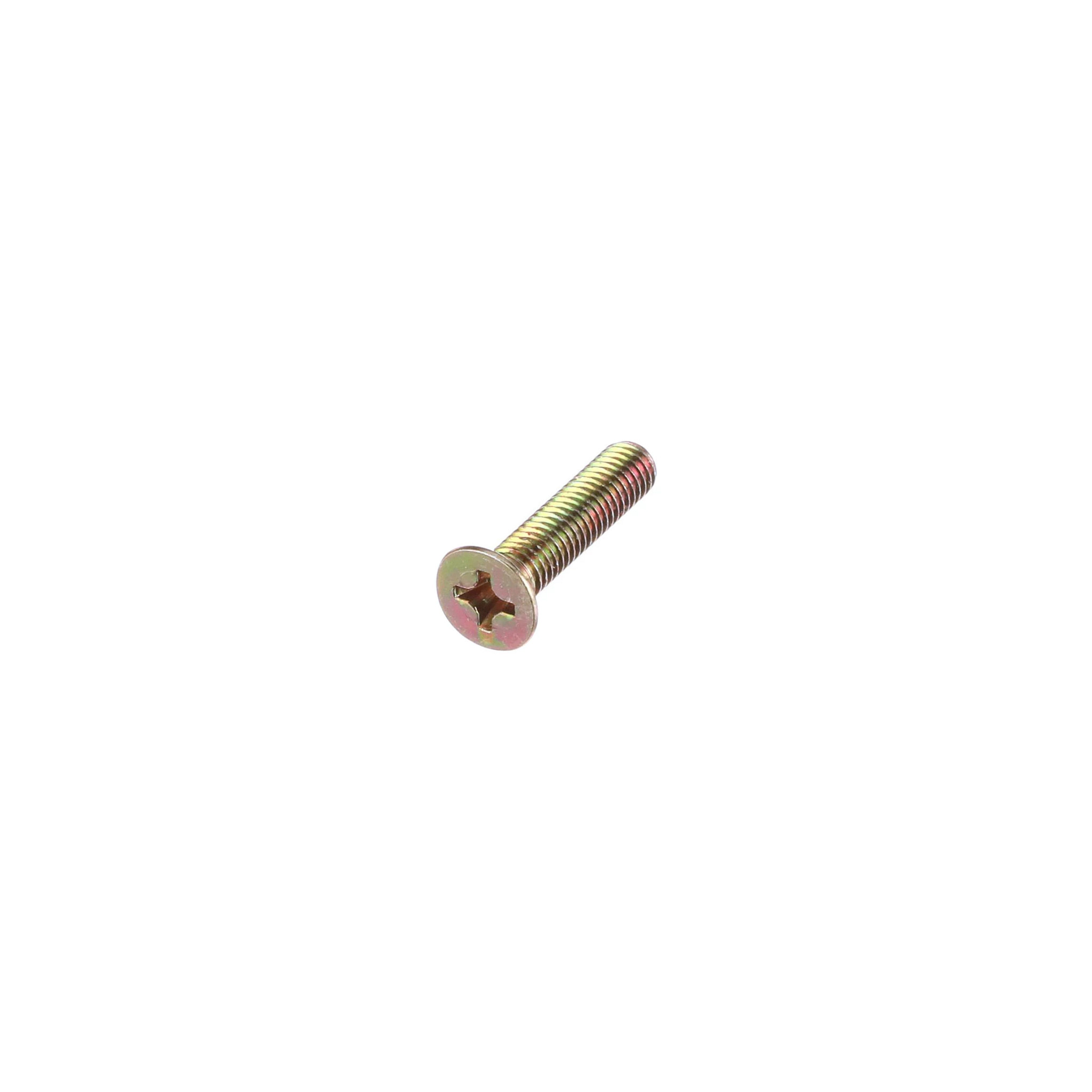

    86511986
    VITE Phillips Drive, Flat HD, 3/8 x 1-3/4''; Flat Hd, CSK, 3/8''-16 x 1-3/4''
  • 2
    80680
    RONDELLA DI SICUREZZ 3/8 0.381 CST ZND; WASHER, LOCK, 3/8''
  • 2
    9628503
    DADO 3/8'' - 16, Gr 5; G5, 3/8''-16
  • 10
    2
    136696
    DISTANZIALE;
  • 11
    3
    9801065
    RONDELLA; Hardened, 3/8''
  • 12
    1
    86622174
    STAFFA;
  • 2
    87872
    BULLONE Hex, 5/16'' - 18 x 3/4'', Gr 5; Screw, Cap, HH, G5, 5/16''-18 x 3/4''
  • 2
    80681
    RONDELLA DI SICUREZZ 5/16'' ID x 19/32'' OD x 1/8'' Thk; Washer, Lock, 5/16''
  • 2
    9635082
    DADO 5/16'' - 18, Gr 5; G5, 5/16''-18
  • 13
    1
    46972
    CAVO; Assy.
  • 14
    1
    86900721
    MOLLA; Anchor
  • 15
    3
    28110
    GUIDA; Rope
  • 16
    3
    28114
    BULLONE A U; #10-24 x 1-15/16''
  • 6
    80684
    RONDELLA DI SICUREZZ 4.9mm ID x 8.48mm OD x 1.19mm Thk; Washer, Lock, #10
  • 6
    87304
    DADO #10-24;
  • 17
    1
    86641256
    PROLUNGA; Spout, 27'' Long (686mm), Replaces 602530
  • 6
    87101
    VITE Truss HD, 3/8'' - 16 x 3/4''; Truss Hd, 3/8''-16 x 3/4''
  • 4
    87259
    VITE Slotted Truss Hd, 3/8'' - 16 x 1''; Truss Hd, 3/8''-16 x 1''
  • 10
    80702
    RONDELLA 0.44'' ID x 1'' OD x 0.08'' Thk;
  • 10
    80680
    RONDELLA DI SICUREZZ 3/8 0.381 CST ZND; WASHER, LOCK, 3/8''
  • 18
    1
    861180
    DISTANZIALE 8.7mm ID x 12.7mm OD x 34mm L; ASN 707736
  • 10
    9628503
    DADO 3/8'' - 16, Gr 5; G5, 3/8''-16
  • 1
    86505972
    BULLONE 5/16'' - 18 x 2-1/4'', Gr 5; Screw, Cap, HH, G5, 5/16''-18 x 2-1/4''
  • 1
    80681
    RONDELLA DI SICUREZZ 5/16'' ID x 19/32'' OD x 1/8'' Thk; Washer, Lock, 5/16''
  • 1
    9635082
    DADO 5/16'' - 18, Gr 5; G5, 5/16''-18
