60.112.130 - RULLO ALIMENTATORE DINAMICO ALBERO
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    47985458
    ALBERO;
  • 2
    1
    51549257

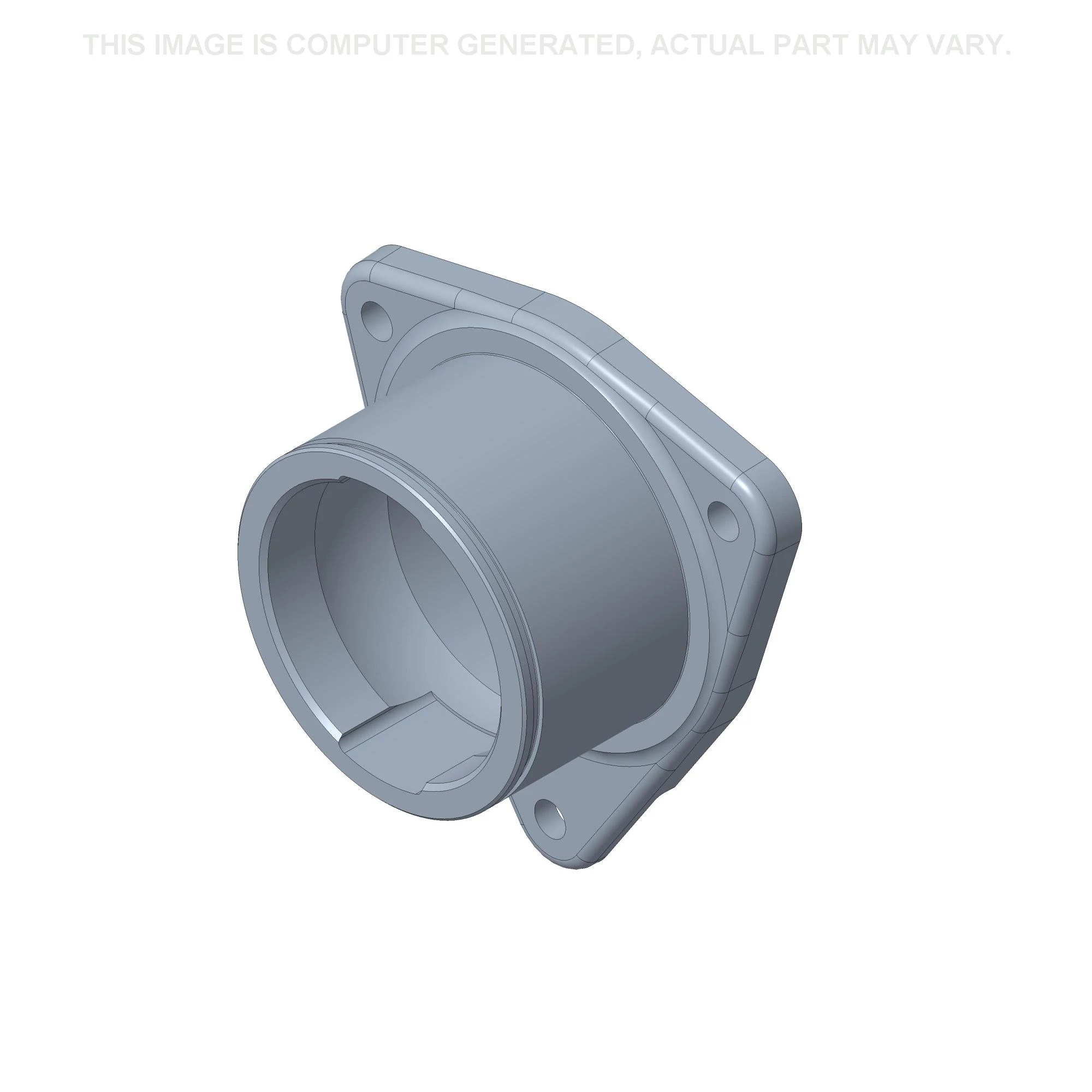

    ALLOGGIAMENTO CUSCIN;
  • 3
    6
    140046
    RONDELLA BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;
  • 4
    2
    170059
    CHIAVE;
  • 5
    6
    86629541
    BULLONE Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd;
  • 6
    1
    84582518

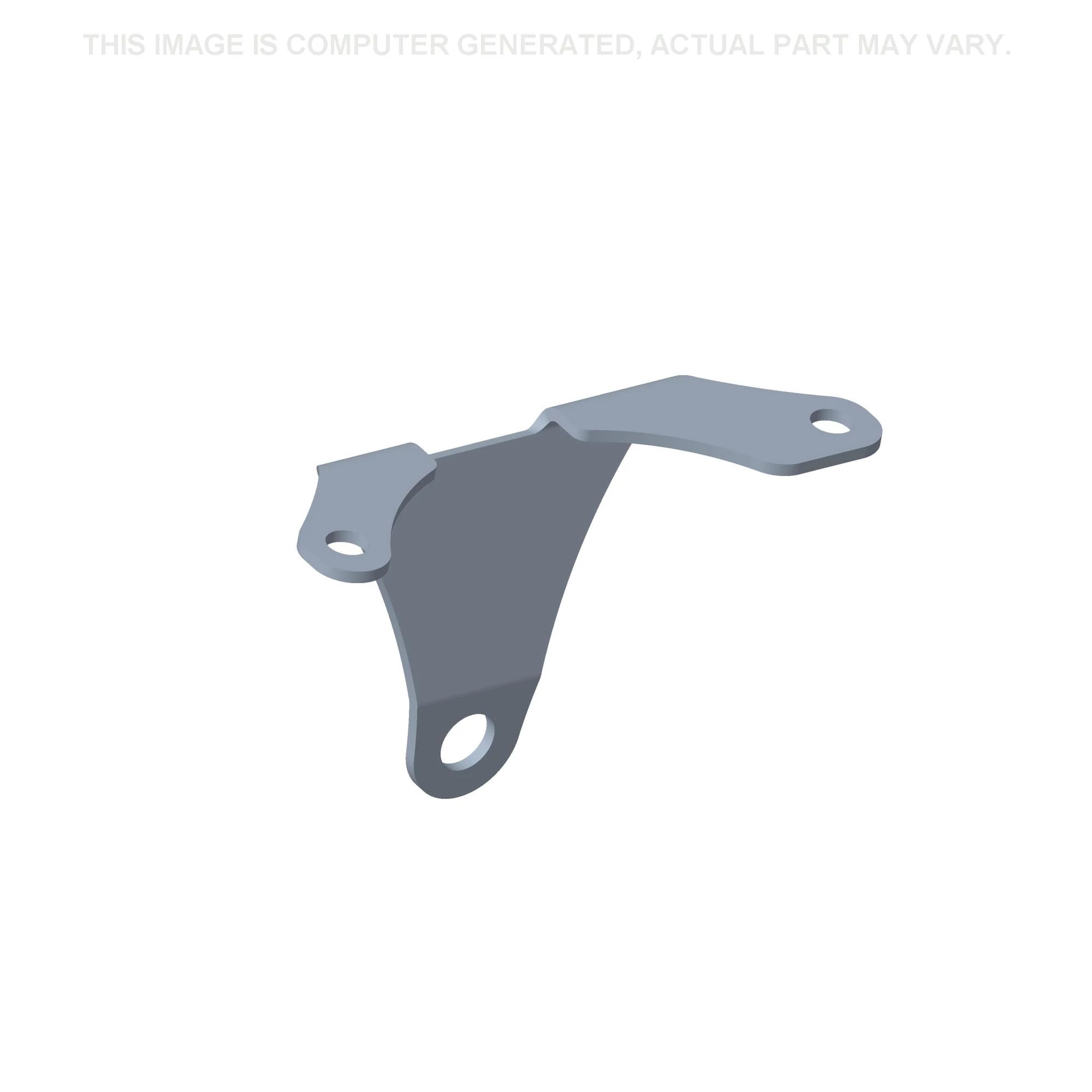

    SUPPORTO; (SN Break) Up to 2044
  • 6
    1
    90442391
    SUPPORTO; (SN Break) From 2045
  • 7
    1
    84071095
    DISCO;
  • 8
    1
    87024930
    RONDELLA 10.8mm ID x 50mm OD x 3mm Thk, HTS, ZND;
  • 9
    1
    140045
    RONDELLA BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;
  • 10
    1
    43138
    BULLONE Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd;
  • 11
    1
    84026027
    CUSCINETTO A SFERE 50mm ID x 110mm OD x 66.7mm W;
  • 12
    1
    84057133
    CUSCINETTO A SFERE 50mm ID x 110mm OD x 29 mm W;
  • 13
    2
    481489
    PIASTRINA DI REGISTR;
  • 14
    1
    48177610
    ALLOGGIAMENTO CUSCIN;
Seleziona tutti

Select

Ref.

1

Qtà

1

Disponibilità

#Parte di ricambio

47985458

Descrizione

ALBERO;


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

51549257

Descrizione

ALLOGGIAMENTO CUSCIN;


Alts

Select

Ref.

3

Qtà

6

Disponibilità

#Parte di ricambio

140046

Descrizione

RONDELLA BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;


Alts

Select

Ref.

4

Qtà

2

Disponibilità

#Parte di ricambio

170059

Descrizione

CHIAVE;


Alts

Select

Ref.

5

Qtà

6

Disponibilità

#Parte di ricambio

86629541

Descrizione

BULLONE Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

6

Qtà

1

Disponibilità

#Parte di ricambio

84582518

Descrizione

SUPPORTO; (SN Break) Up to 2044


Alts

Select

Ref.

6

Qtà

1

Disponibilità

#Parte di ricambio

90442391

Descrizione

SUPPORTO; (SN Break) From 2045


Alts

Select

Ref.

7

Qtà

1

Disponibilità

#Parte di ricambio

84071095

Descrizione

DISCO;


Alts

Select

Ref.

8

Qtà

1

Disponibilità

#Parte di ricambio

87024930

Descrizione

RONDELLA 10.8mm ID x 50mm OD x 3mm Thk, HTS, ZND;


Alts

Select

Ref.

9

Qtà

1

Disponibilità

#Parte di ricambio

140045

Descrizione

RONDELLA BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;


Alts

Select

Ref.

10

Qtà

1

Disponibilità

#Parte di ricambio

43138

Descrizione

BULLONE Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

11

Qtà

1

Disponibilità

#Parte di ricambio

84026027

Descrizione

CUSCINETTO A SFERE 50mm ID x 110mm OD x 66.7mm W;


Alts

Select

Ref.

12

Qtà

1

Disponibilità

#Parte di ricambio

84057133

Descrizione

CUSCINETTO A SFERE 50mm ID x 110mm OD x 29 mm W;


Alts

Select

Ref.

13

Qtà

2

Disponibilità

#Parte di ricambio

481489

Descrizione

PIASTRINA DI REGISTR;


Alts

Select

Ref.

14

Qtà

1

Disponibilità

#Parte di ricambio

48177610

Descrizione

ALLOGGIAMENTO CUSCIN;


Alts
