001[B] - HEADER ATTACHING GROUP, 1475
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    4
    86515504
    BULLONE;
  • 2
    8
    130358
    RONDELLA 16.28mm ID x 38.35mm OD x 4.11mm Thk; Hardened, 5/8''
  • 3
    4
    694420
    PERNO; Spring
  • 4
    4
    280374
    DADO Hex, 5/8'' - 11, Gr 5; G5, 5/8''-11
  • 5
    2
    86511697
    MOLLA; Assy., 14' Header Only. Includes: Ref. 6 & 7
  • 6
    4
    9846359
    DADO MOLLA; Spring
  • 7
    2
    86511080
    MOLLA;
  • 8
    AR
    86525363
    MOLLA; Assy., (2) 14', (4) 16' & 18' Header, Includes: Ref. 9, 10, 11 & 12
  • 9
    4
    621922
    DADO MOLLA; Nut, Spring
  • 10
    2
    86511080
    MOLLA;
  • 11
    4
    86527333
    DADO MOLLA; Spring
  • 12
    2
    86527302
    MOLLA; Extension
  • 13
    2
    86508599
    MOZZO; Weld Assy.
  • 14
    2
    87374
    RONDELLA 1.06'' ID x 2.5'' OD x 0.17'' Thk;
  • 15
    2
    86504108
    PERNO;
  • 16
    2
    280233
    BULLONE Hex, 5/8'' - 11 x 2 1/2'', Gr 8; Screw, Cap, HH, G8, 5/8''-11 x 2-1/2'', 14' Header Only
  • 16
    4
    280852
    BULLONE Hex, 5/8'' - 11 x 5'', Gr 8; Screw, Cap, HH, G8, 5/8''-11 x 5'', 16' & 18' Header Only
  • 17
    2
    84064
    PERNO SCANALATO 1/4'' x 1 3/4'', Type A; Pin, Grooved, 1/4'' x 1 3/4'', Type A
  • 18
    2
    86508600
    TIRANTE; Weld Assy.
  • 19
    2
    86519373
    SUPPORTO;
  • 20
    8
    280232
    BULLONE Hex, 5/8'' - 11 x 5-1/2'', Gr 5; HH, G5, 5/8''-11 x 5-1/2''
  • 21
    8
    140048
    RONDELLA BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk; WASHER, BELLEVILLE, M16
  • 22
    8
    280374
    DADO Hex, 5/8'' - 11, Gr 5; G5, 5/8''-11
  • 23
    2
    86632702

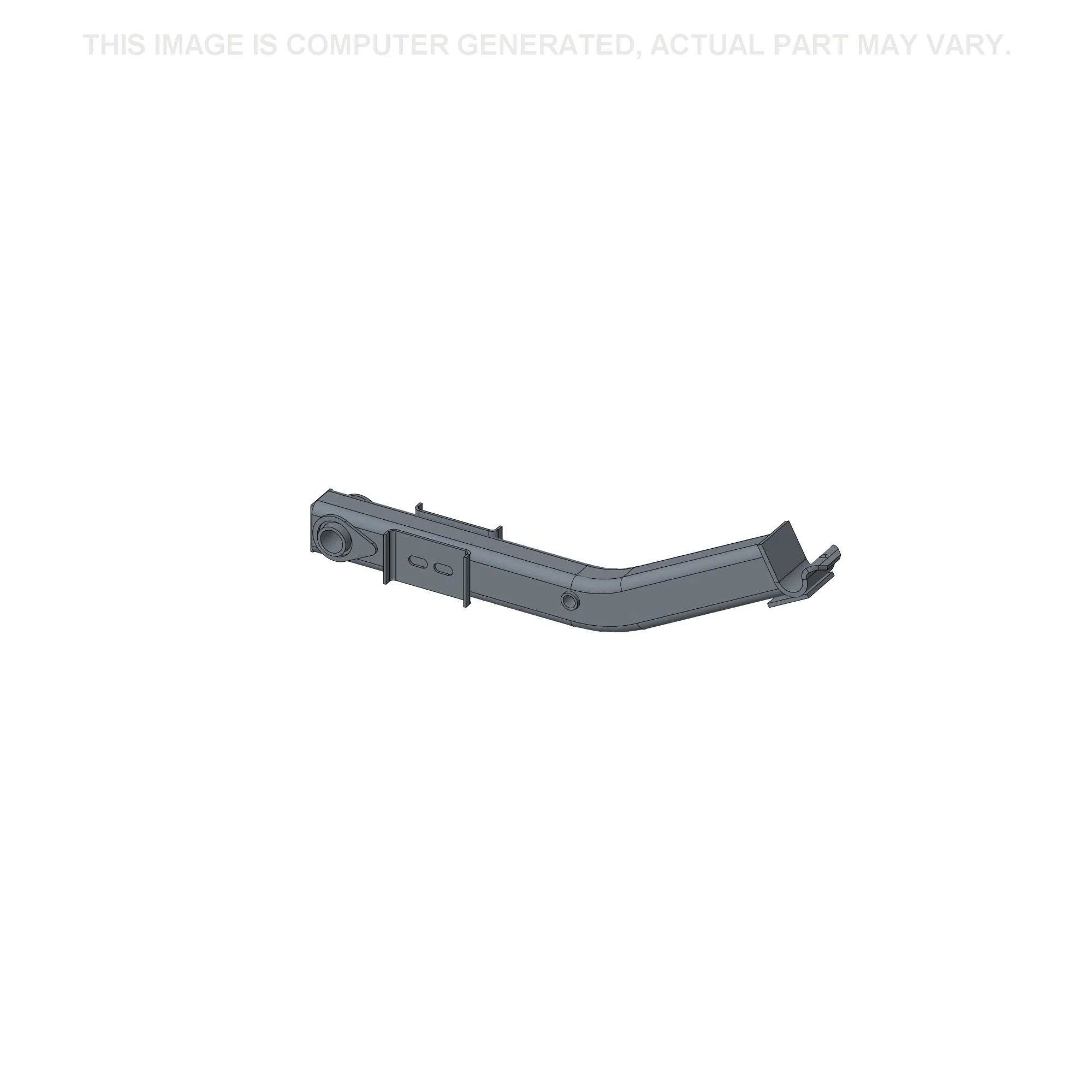

    BRACCIO; Weld Assy.
  • 24
    2
    86519375
    FASCETTA;
  • 25
    2
    281055
    BULLONE Hex, 1'' - 8 x 9'', Gr 5; Screw, Cap, HH, G5, 1''-8 x 9''
  • 26
    2
    87374
    RONDELLA 1.06'' ID x 2.5'' OD x 0.17'' Thk;
  • 27
    2
    87342
    RONDELLA DI SICUREZZ 25.48mm ID x 42.06mm OD x 6.35mm Thk; WASHER, LOCK, 1''
  • 28
    2
    9849633
    DADO 1'' - 8, Gr 5; G5, 1''-8
  • 29
    2
    255622
    PERNO; 1/2'' x 6-7/16''
  • 30
    2
    86628570
    COPPIGLIA; Pin, Hair, M4 x 62
  • 31
    2
    86627927
    DISTANZIALE;
  • 32
    2
    9801108
    DISTANZIALE;
