04-21 - POTENTIOMETER, FEEDER POSITION - MOUNTING
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    NSS
    NON VENDUTO SEPARATA; Potentiometer Assy, Yield Monitor, Right Hand, Inc. 1 - 10, Order 239136A1;See Figure 04-22
  • 1
    NSS
    NON VENDUTO SEPARATA; Potentiometer Assy, Return To Cut, Left Hand, Inc. 1 - 10, Order 87315263;See Figure 04-23
  • 1
    1
    NSS
    NON VENDUTO SEPARATA; Support
  • 2
    2
    238458A1

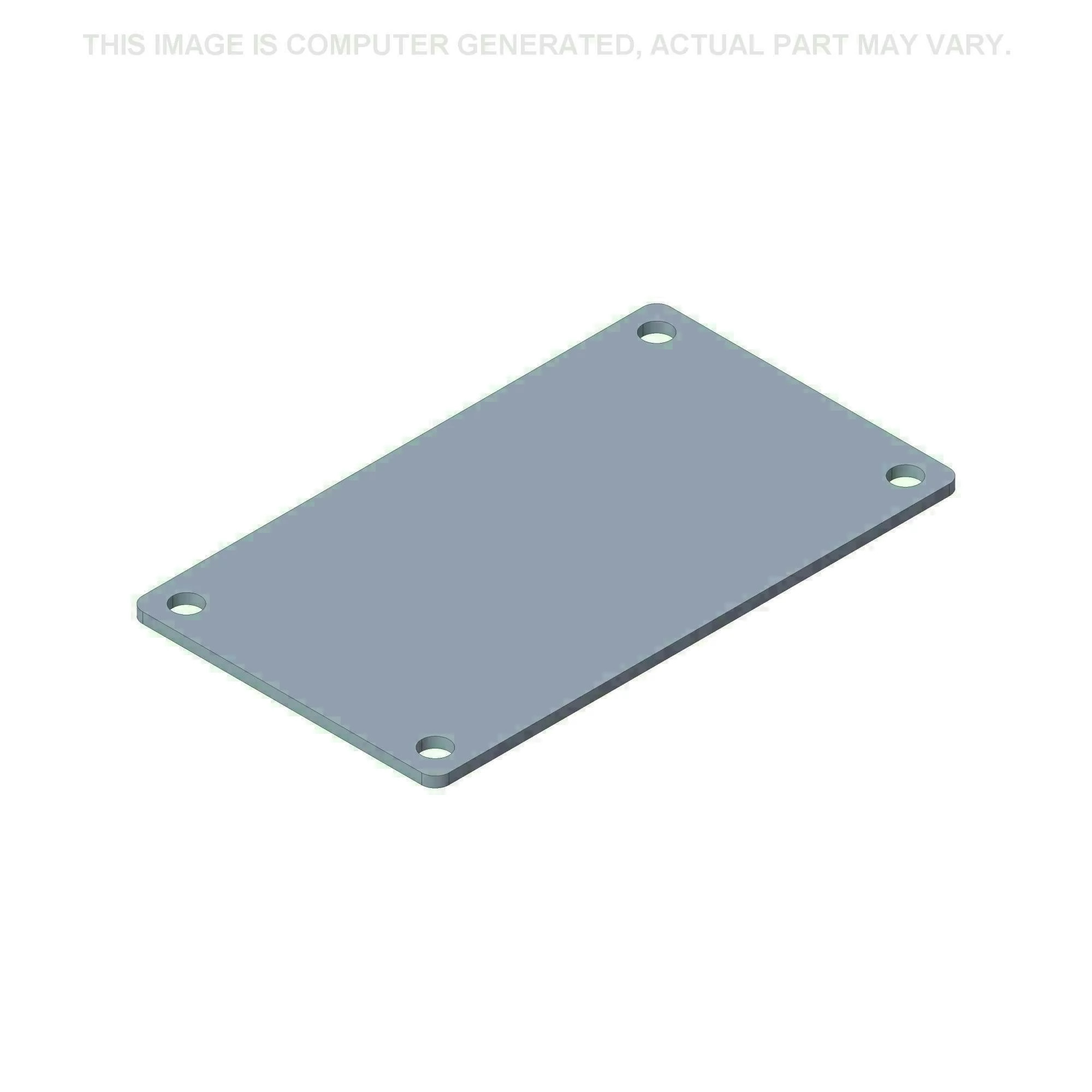

    COPERCHIO; Potentiometer Support
  • 3
    2
    280001A1
    GUARNIZIONE; Potentiometer Support, (Not Shown)
  • 4
    8
    261-5428
    VITE AUTOFILETTANTE Cross Pan Hd, #4 x 1/2'';
  • 5
    1
    143225A3

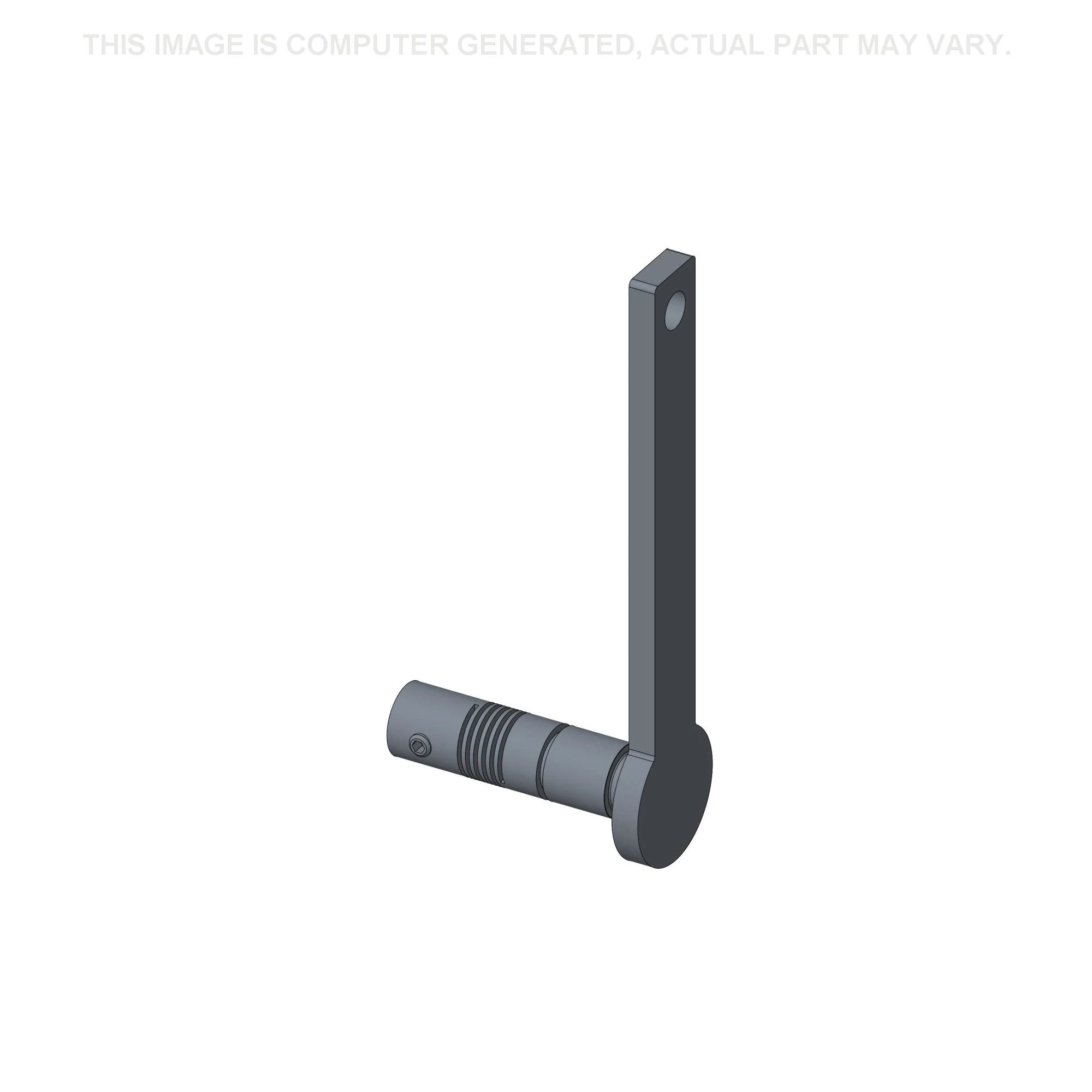

    LEVA; Position, Inc. 6
  • 6
    1
    878-1046
    VITE DI FERMO Hex Skt, M4 x 6mm, Cup Pt;
  • 7
    1
    238-5012
    ANELLO TOROIDALE 9.2mm ID x 1.78mm Thk, NBR; (Not Shown)
  • 8
    1
    87314576

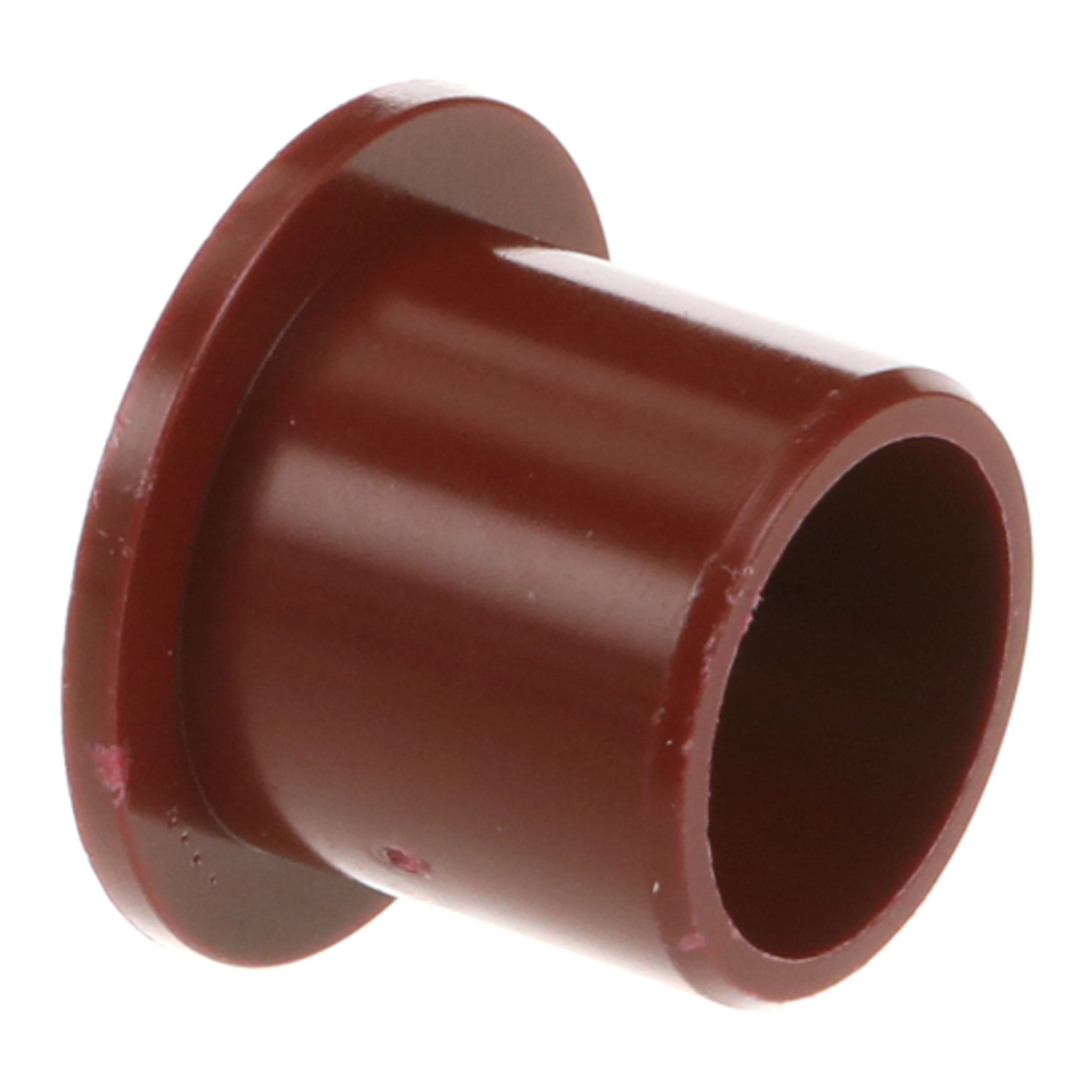

    BOCCOLA; Sensor
  • 9
    1
    103-3350

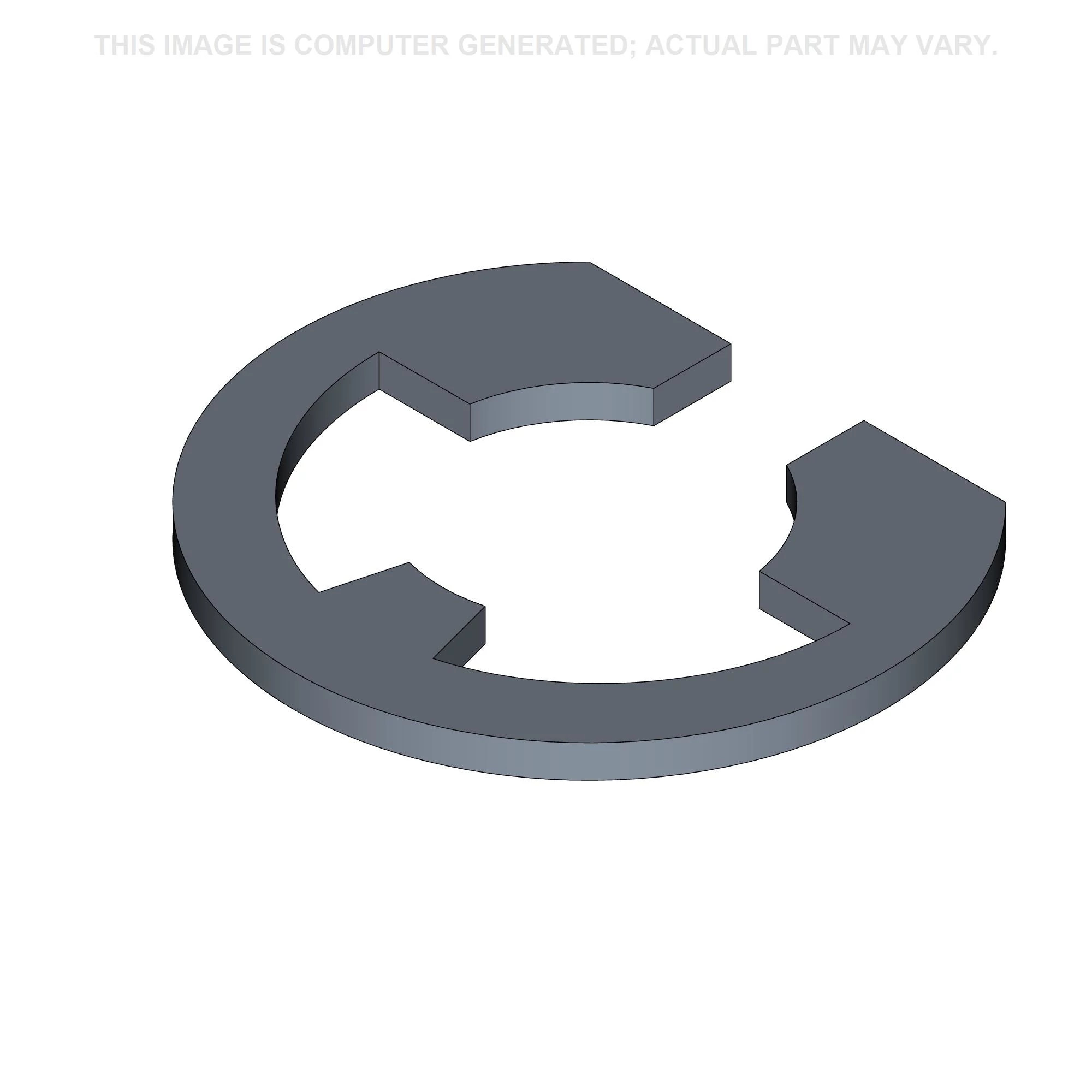

    ANELLO ELASTICO #50, .392'' Dia, E-Type;
  • 10
    1
    122756A3
    POTENZIOMETRO 1000 Ohm, 8V; Position
  • 11
    1
    413-48
    BULLONE Hex, 1/4'' - 20 x 1/2'', Gr 5;
  • 12
    1
    231-5144
    DADO SEGHETTATO Flg, USR, 1/4''-20;
  • 13
    1
    301522A1
    TIRANTE; 1/4 NF x 6-1/2, Inc. 20
  • 14
    2
    A10329
    GIUNTO SFERICO JOINT 1/4 BALL; 1/4 NF
  • 15
    1
    127308A2
    SUPPORTO;
  • 16
    2
    492-11025
    RONDELLA DI SICUREZZ 1/4'';
  • 17
    2
    425-114
    DADO 1/4''-28, G5;
  • 18
    1
    363660R1
    FERMO; Rear Harness, (Not Shown)
  • 19
    1
    516-23127
    MORSETTO 9/16'', Insul, 3/8'' Bolt; (Not Shown)
  • 20
    2
    425-114
    DADO 1/4''-28, G5;
