33.202.BN[01] - STD + VAR - 336606, 391606 - KIT DE FREINS, PEDALE - END YR 02-MAY-2014
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    84218395

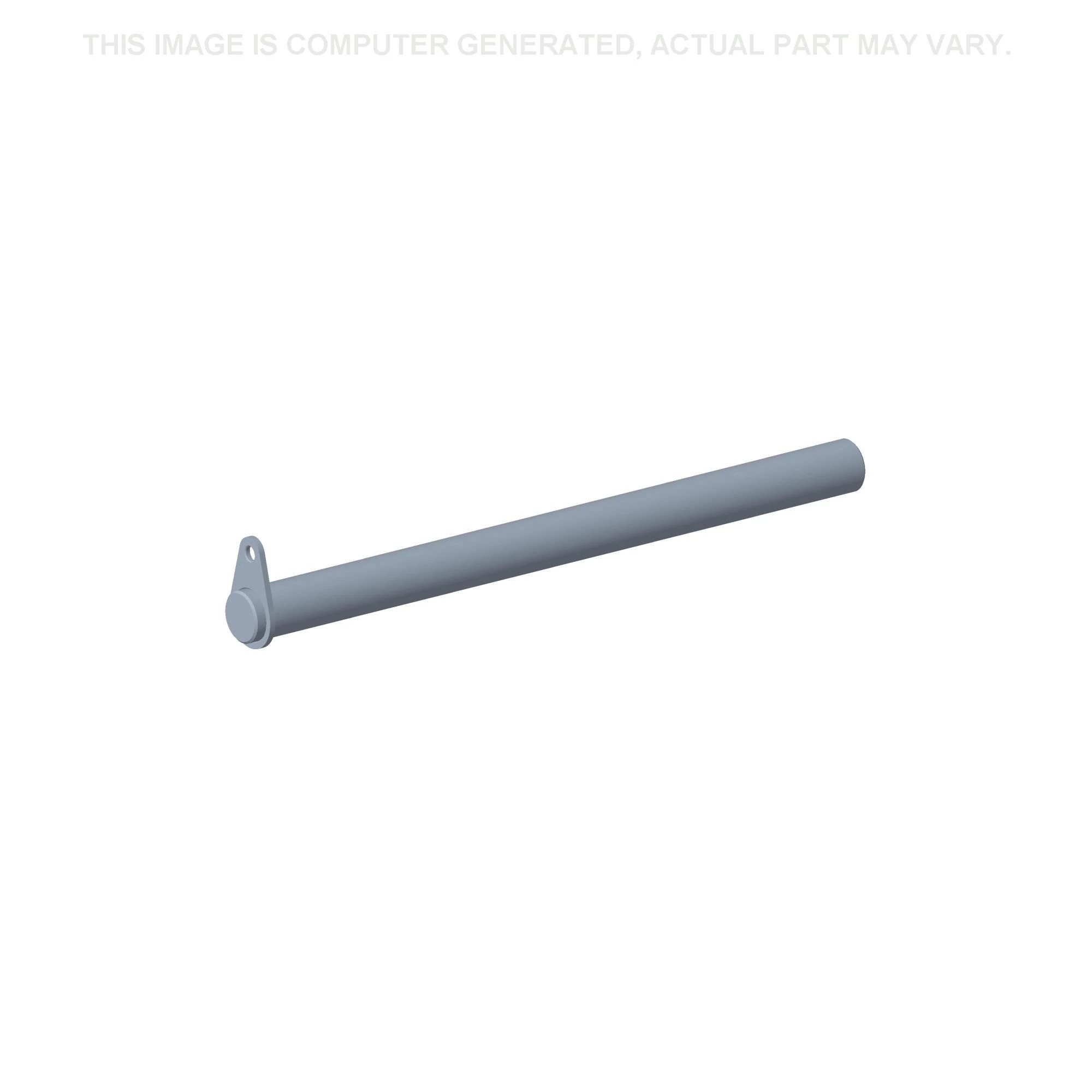

    BROCHE 25mm OD x 348.5mm L;
  • 2
    1
    84467902

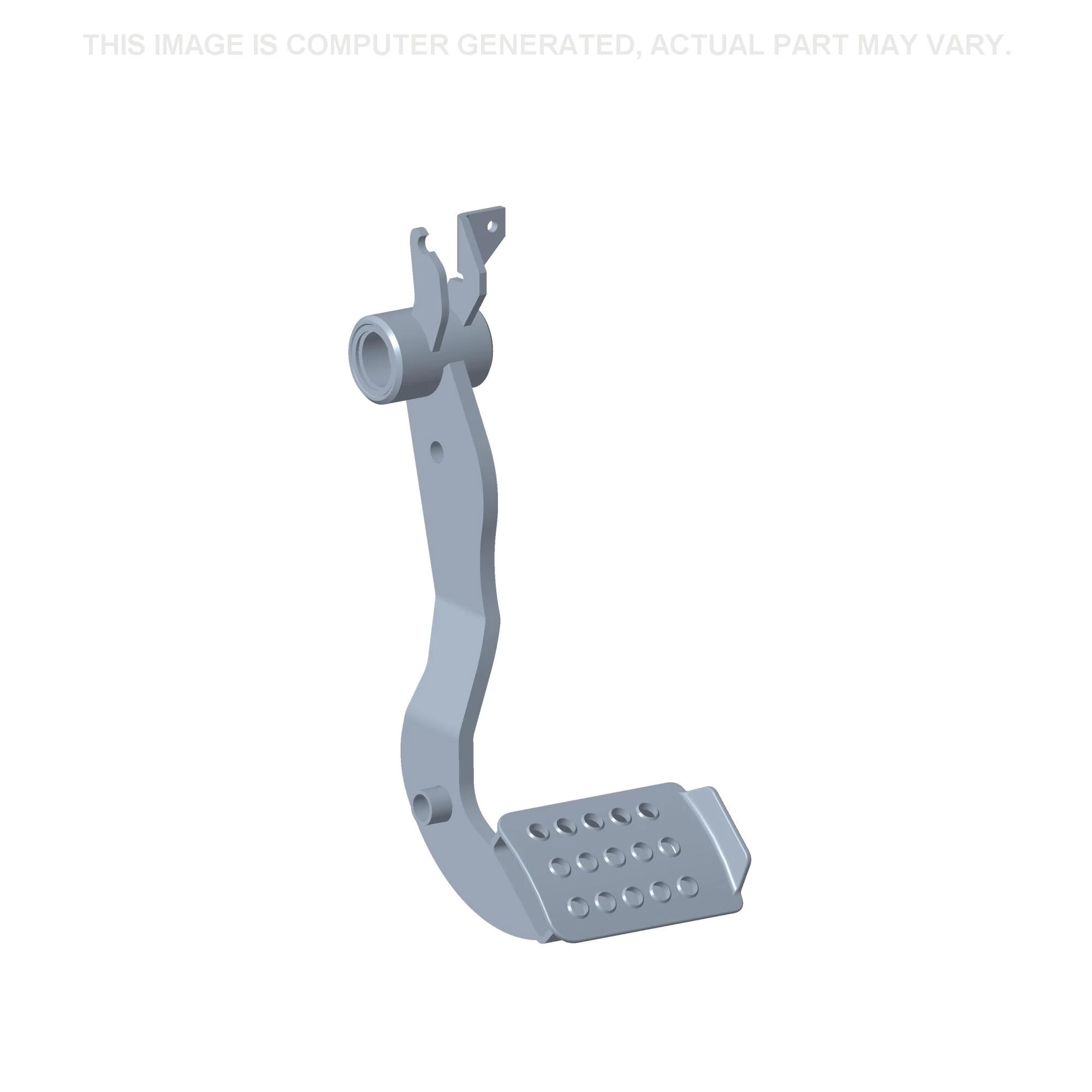

    PEDALE; RH, ASSY, Incl 3 (Qty 2), 4
  • 3
    4
    5097550
    BAGUE 25.4mm ID x 38mm OD x 22mm L;
  • 4
    1
    NSS
    PAS VENDU SÉPARÉMENT; Pedal, Incl in 2
  • 5
    1
    84467901
    PEDALE; LH, ASSY, Incl 3 (Qty 2), 6
  • 6
    1
    NSS
    PAS VENDU SÉPARÉMENT; Pedal, Incl in 5
  • 7
    1
    10902321
    VIS Hex, M6 x 1 x 18mm, Cl 8.8, Full Thd;
  • 8
    1
    12601274
    RONDELLE ONDULEE 6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, DAC;
  • 9
    1
    84392817
    BROCHE 12mm OD x 80mm L;
  • 10
    1
    11088180
    BAGUE EN E M11, Ext, SST;
  • 11
    2
    84280664
    VIS M6 x 26mm L;
  • 12
    2
    12574211

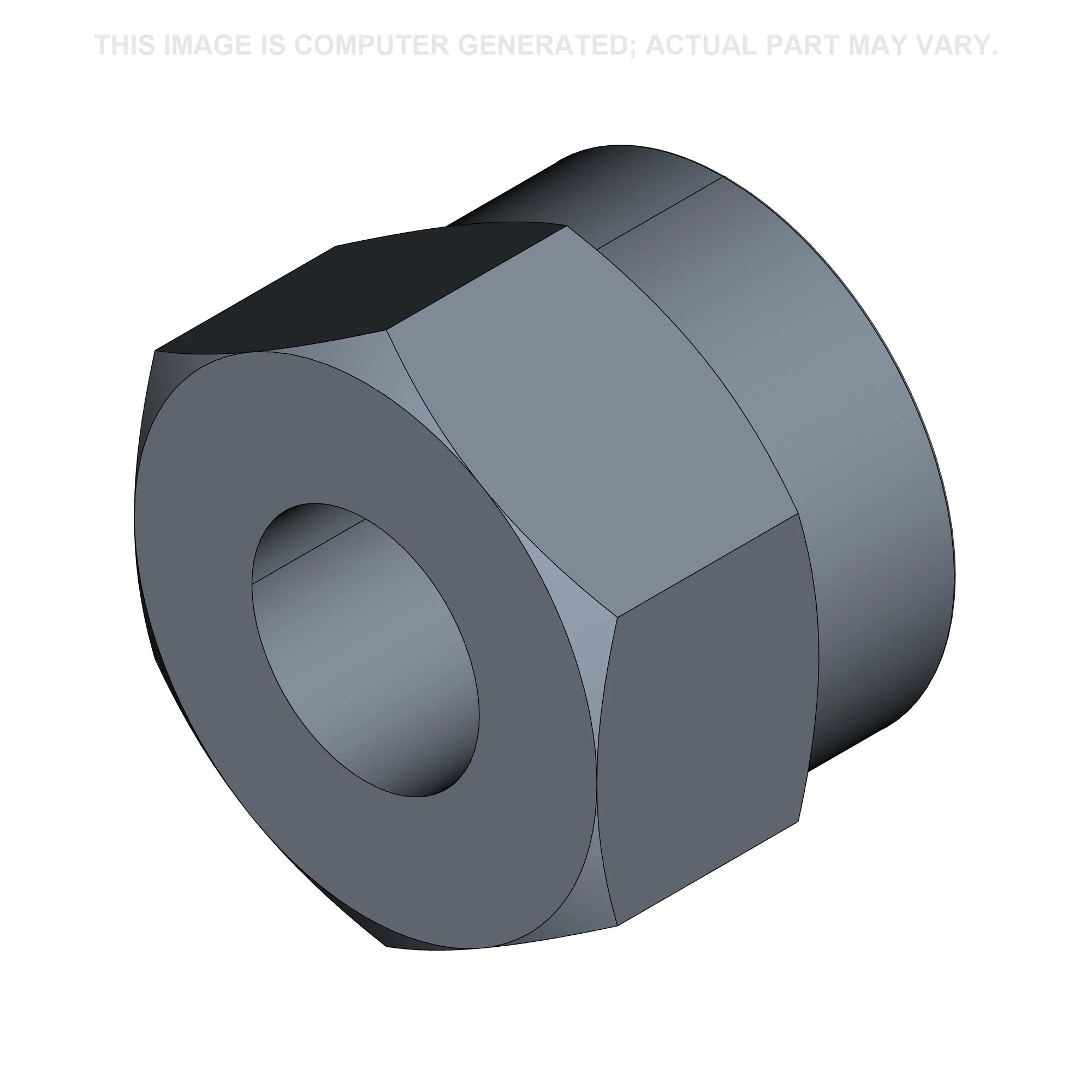

    ECROU M6 x 1, Cl 8;
  • 13
    2
    84537406

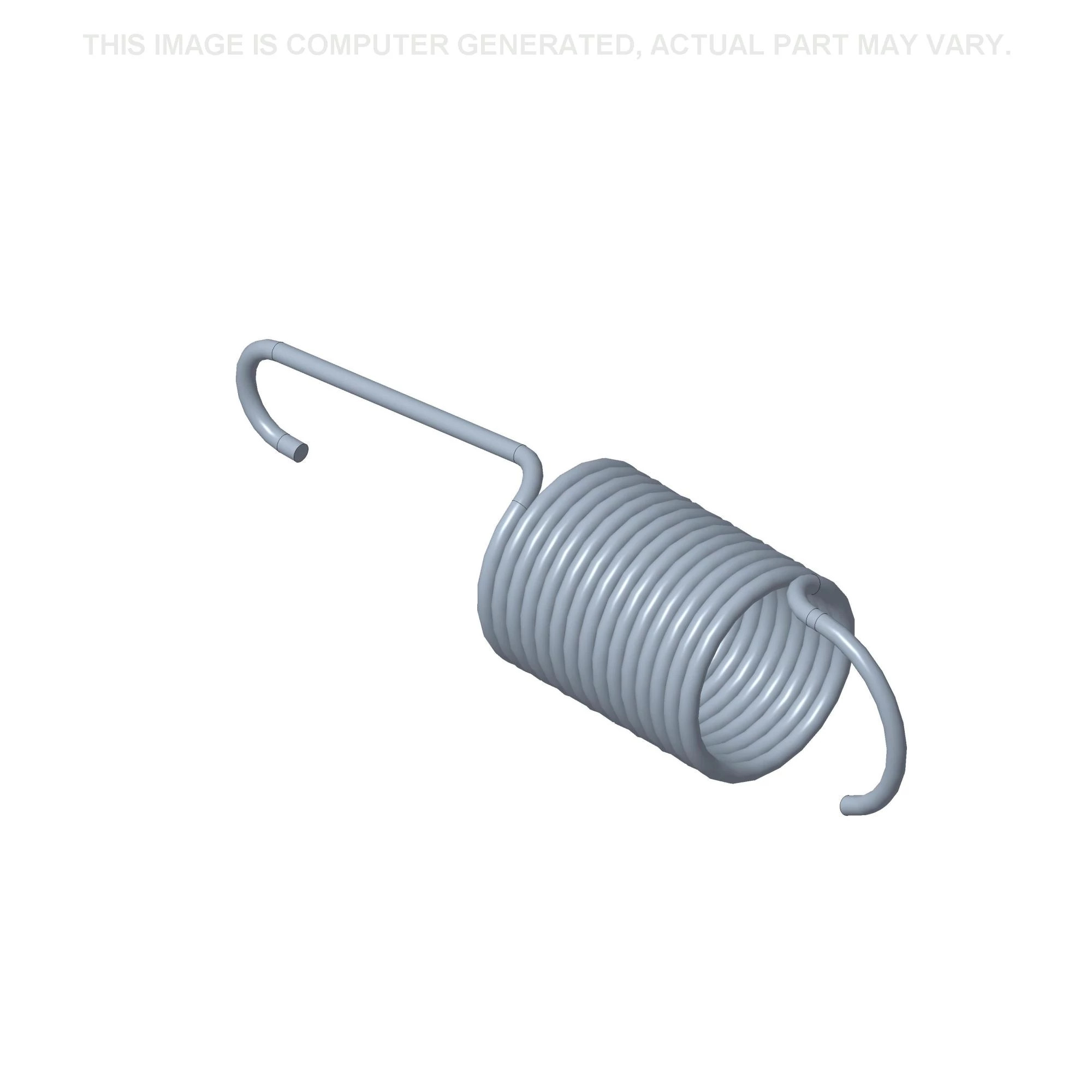

    RESSORT Extension, 32mm OD x 124mm L;
  • 14
    2
    84474043

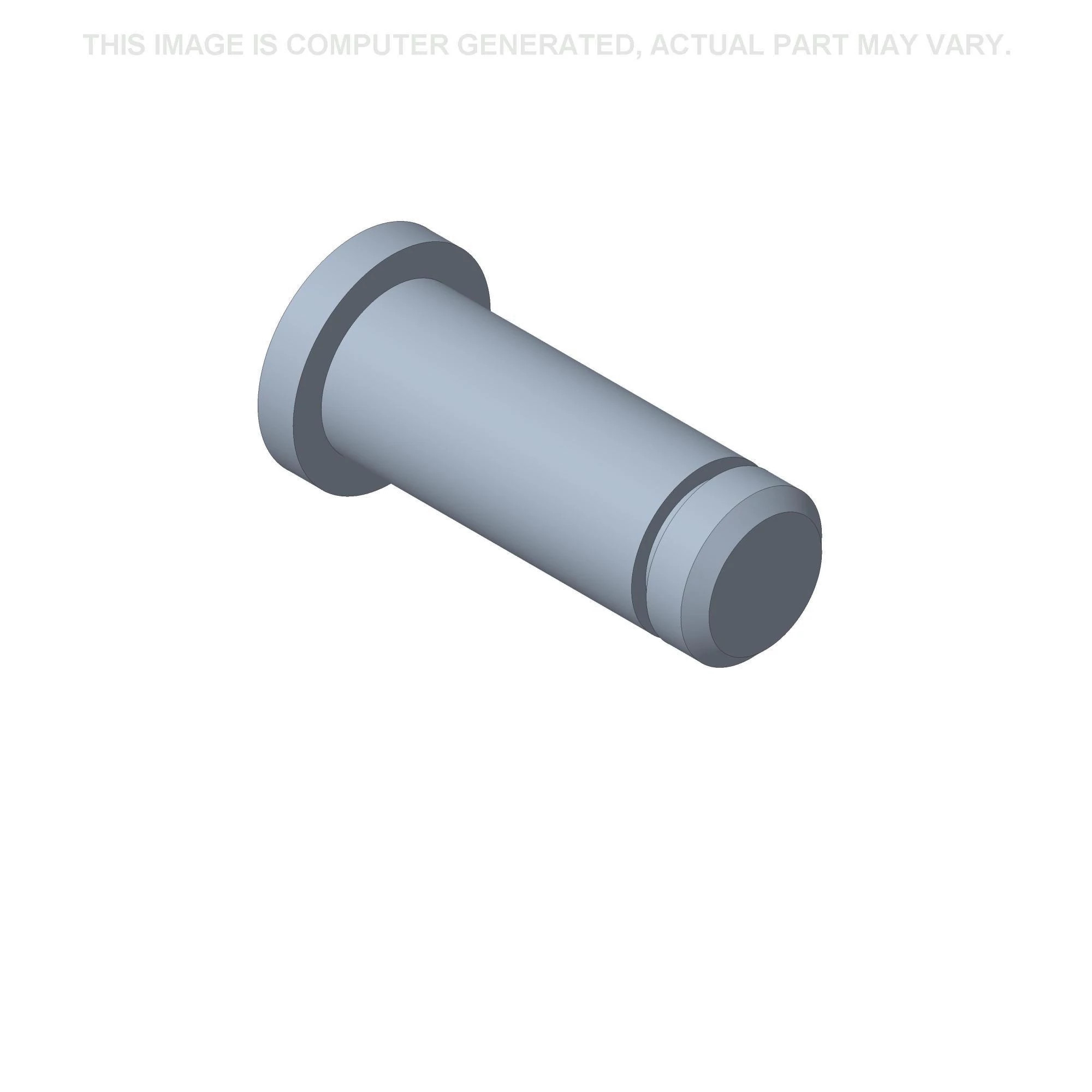

    BROCHE 8mm OD x 30mm L;
  • 15
    2
    12601474
    RONDELLE ONDULEE Wave, 10.50mm ID x 21.00mm OD x 0.80mm, 3.00mm, CST, DAC;
  • 16
    2
    11064176
    COLLIER M10 x 8mm;
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

84218395

Description

BROCHE 25mm OD x 348.5mm L;


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

84467902

Description

PEDALE; RH, ASSY, Incl 3 (Qty 2), 4


Alts

Select

Ref.

3

Qté

4

Disponibilité

N° de pièce

5097550

Description

BAGUE 25.4mm ID x 38mm OD x 22mm L;


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Pedal, Incl in 2


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

84467901

Description

PEDALE; LH, ASSY, Incl 3 (Qty 2), 6


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Pedal, Incl in 5


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

10902321

Description

VIS Hex, M6 x 1 x 18mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

12601274

Description

RONDELLE ONDULEE 6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, DAC;


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

84392817

Description

BROCHE 12mm OD x 80mm L;


Alts

Select

Ref.

10

Qté

1

Disponibilité

N° de pièce

11088180

Description

BAGUE EN E M11, Ext, SST;


Alts

Select

Ref.

11

Qté

2

Disponibilité

N° de pièce

84280664

Description

VIS M6 x 26mm L;


Alts

Select

Ref.

12

Qté

2

Disponibilité

N° de pièce

12574211

Description

ECROU M6 x 1, Cl 8;


Alts

Select

Ref.

13

Qté

2

Disponibilité

N° de pièce

84537406

Description

RESSORT Extension, 32mm OD x 124mm L;


Alts

Select

Ref.

14

Qté

2

Disponibilité

N° de pièce

84474043

Description

BROCHE 8mm OD x 30mm L;


Alts

Select

Ref.

15

Qté

2

Disponibilité

N° de pièce

12601474

Description

RONDELLE ONDULEE Wave, 10.50mm ID x 21.00mm OD x 0.80mm, 3.00mm, CST, DAC;


Alts

Select

Ref.

16

Qté

2

Disponibilité

N° de pièce

11064176

Description

COLLIER M10 x 8mm;


Alts
