35.106.AE - AUSILIARIO POMPA CINGHIA COMANDO, UNLOADER
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    87549556
    V-BELT V-Belt, 16 mm W x 2675 mm L, 3 Ribs; Auxiliary Pump Drive
  • 2
    1
    87618176

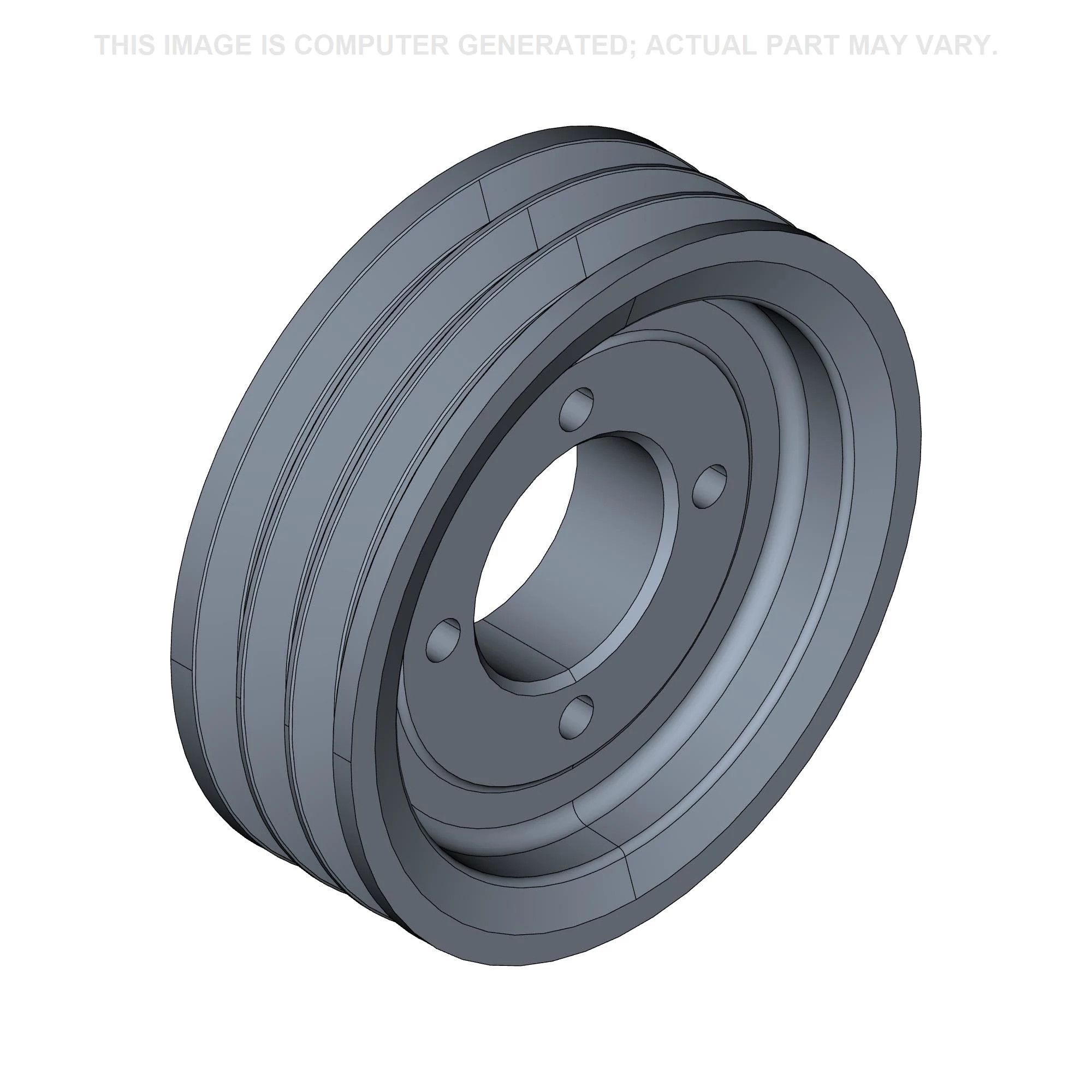

    PULEGGIA; PFC Pump Drive
  • 3
    4
    280620
    BULLONE Hex, 1/2'' - 13 x 3'', Gr 8;
  • 4
    4
    86624171
    RONDELLA 1.03'' ID x 1.75'' OD x 0.06'' Thk;
  • 5
    1
    87614053

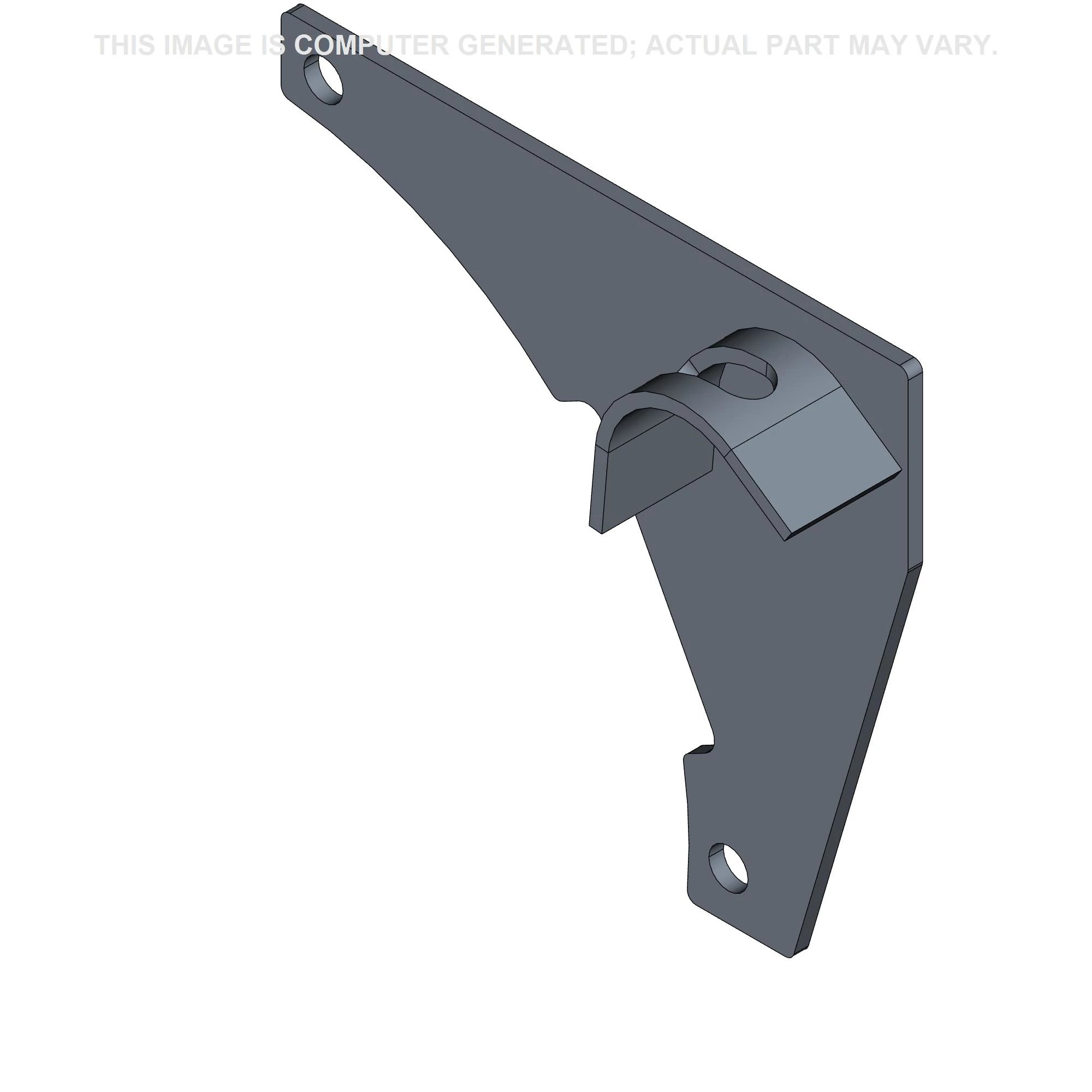

    STAFFA; Idler Spring
  • 6
    2
    9707516
    BULLONE 1/2''-13 x 1-3/4'', Gr 5;
  • 7
    5
    87364
    RONDELLA 0.53'' ID x 1.06'' OD x 0.1'' Thk;
  • 8
    1
    432-1216
    COPPIGLIA 3/16'' x 1'';
  • 9
    1
    432-1624
    COPPIGLIA 1/4'' x 1 1/2'';
  • 10
    1
    87732390

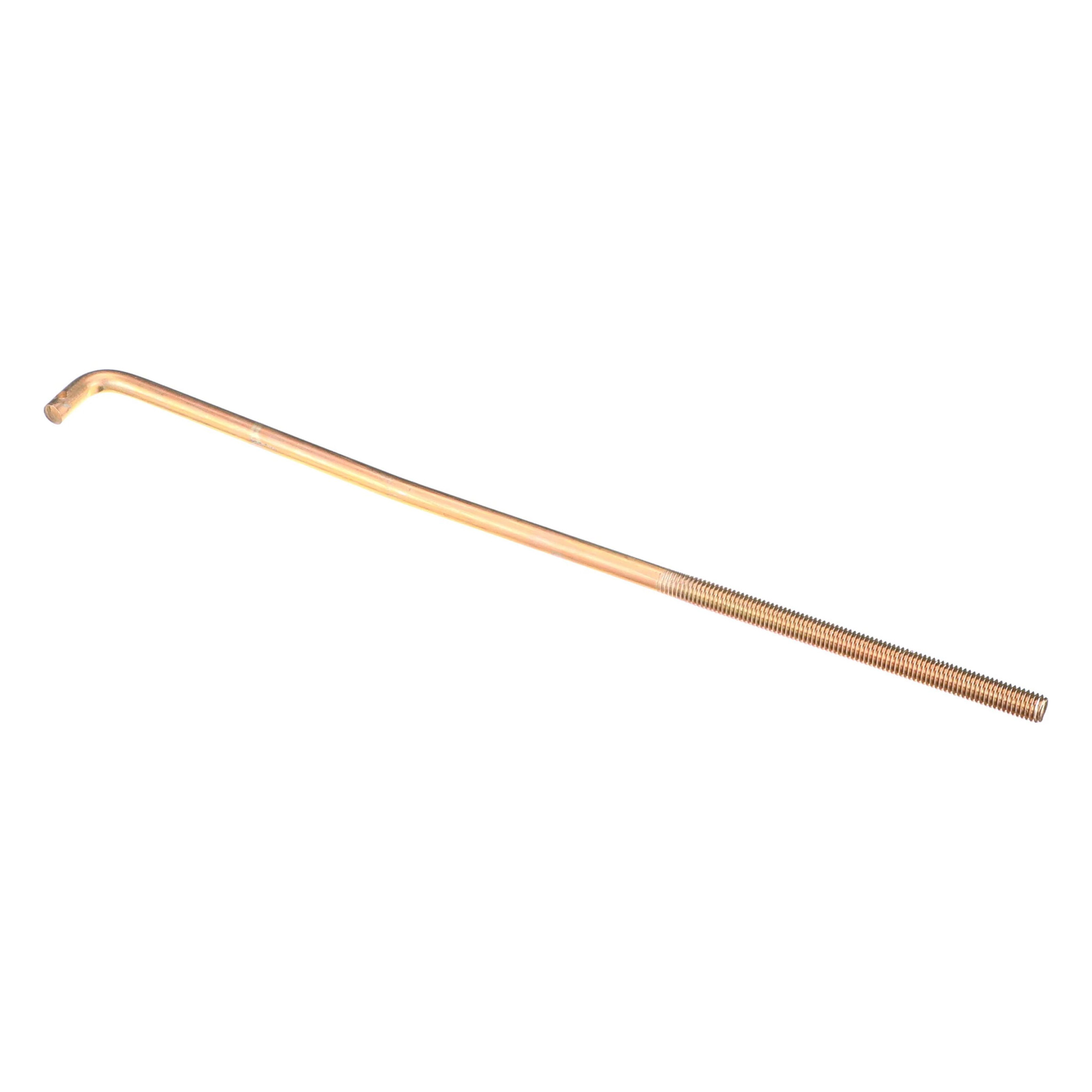

    ASTA; Belt Idler Tension
  • 11
    1
    87723912
    PERNO; Tension Rod
  • 12
    2
    86624148
    RONDELLA 0.53'' ID x 1.5'' OD x 0.18'' Thk;
  • 13
    1
    87478118

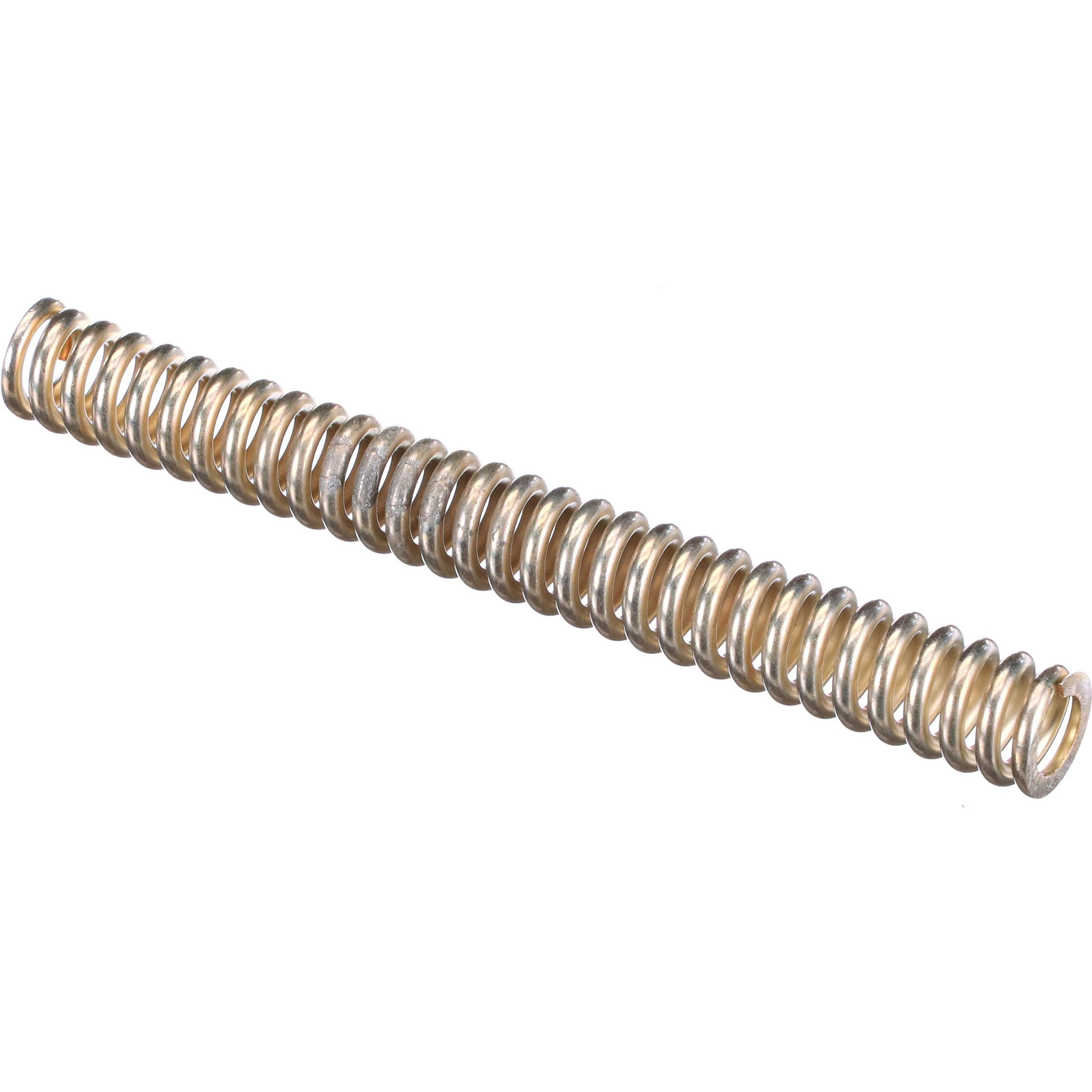

    MOLLA A COMPRESSIONE; Belt Tension
  • 14
    1
    84130033

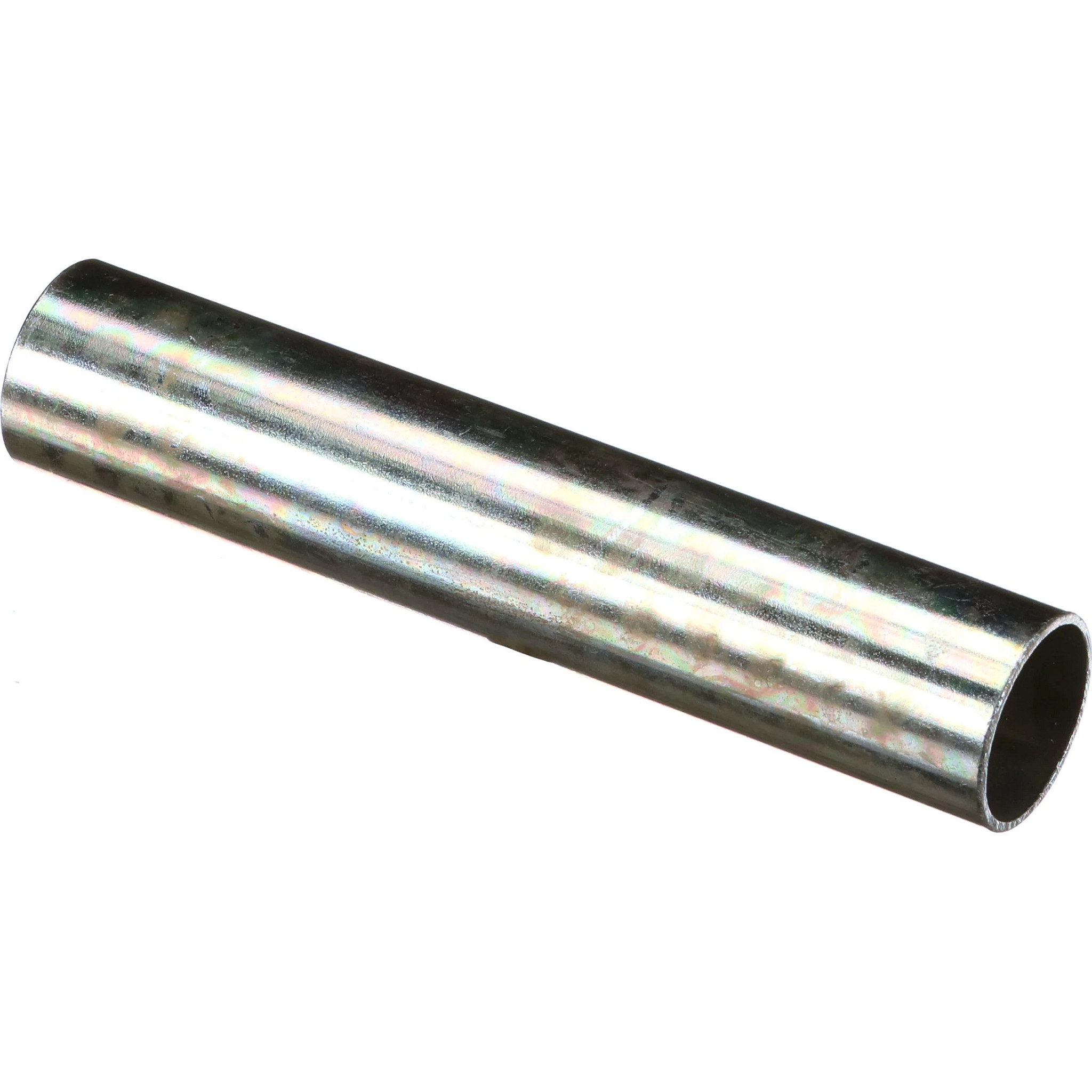

    SPACER, RING; Idler Spring
  • 15
    2
    425-108
    DADO 1/2'' - 13, Gr 5;
  • 16
    1
    1330517C1
    LEVA; Idler Arm, Incl 20
  • 17
    1
    219-90

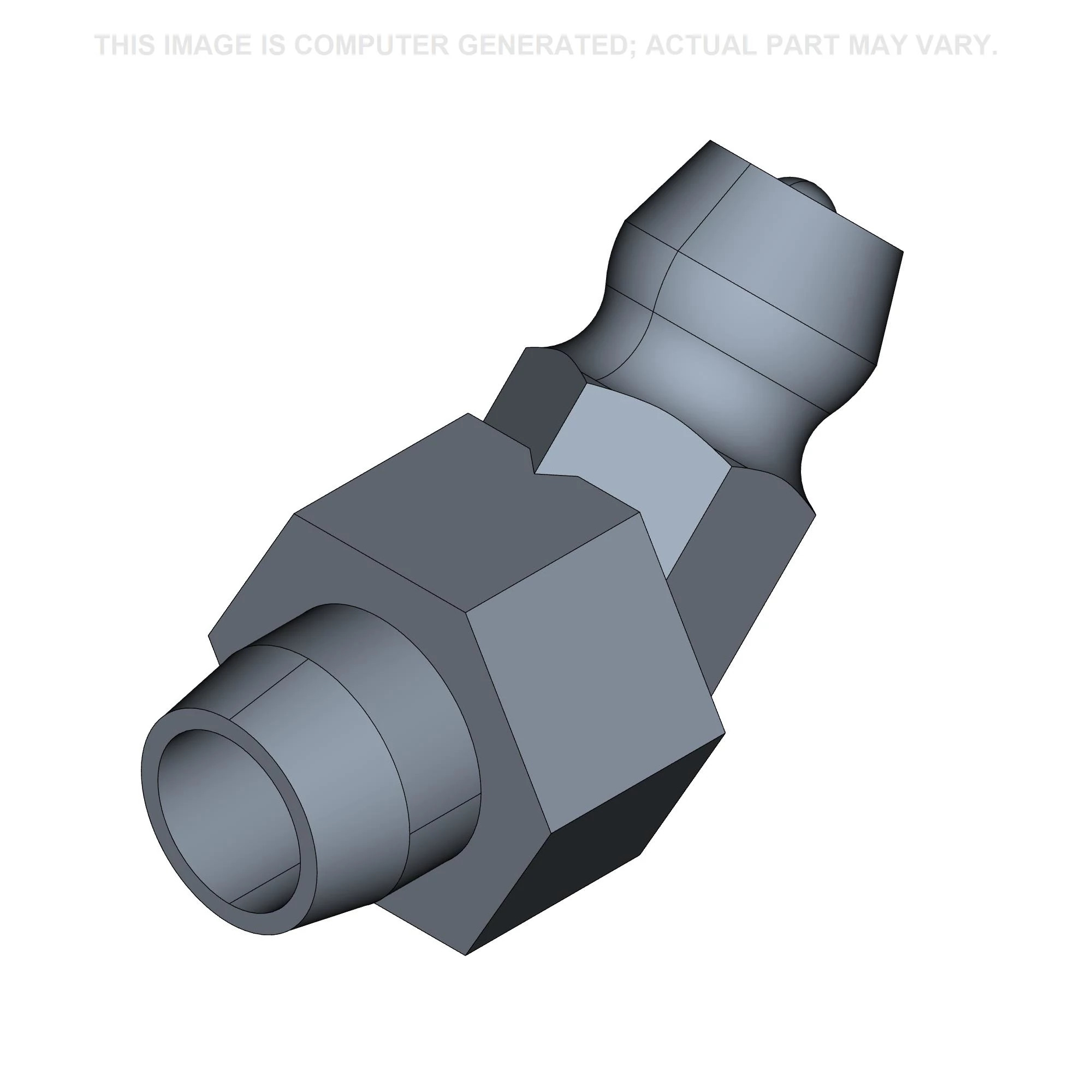

    INGRASSATORE 45 Degree Elbow, 1/4'' -28 NPTF;
  • 18
    1
    84258238
    PULEGGIA 203.2mm OD; Idler
  • 19
    1
    86976596
    CUSCINETTO Ball, 15.9mm ID x 30mm OD x 38.9mm W; Blade
  • 20
    2
    188068C1
    BOCCOLA 25.4mm ID x 28.57mm OD x 19.05mm L; Idler Arm
