35.100.040 - BRAS DE CHARGEUR HYDRAULIQUE - NSL
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

LDR9032553

Description

KIT DE FLEXIBLES; Main


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

LDR5215167

Description

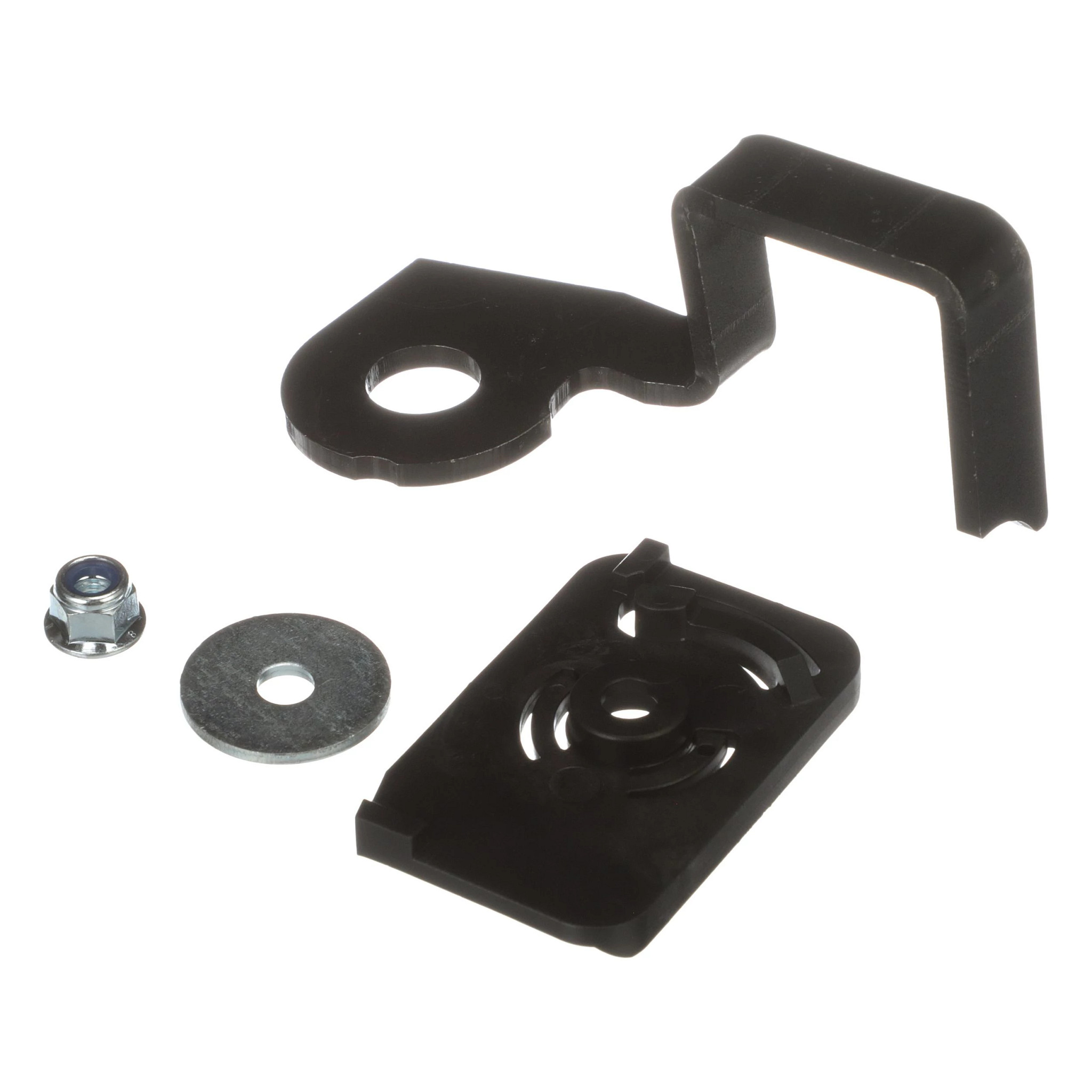

COLLIER; Hydraulic Hose Protection, Assy


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

LDR10550258

Description

VANNE BLOCAGE P. DIST AUX;


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

LDR5220601

Description

COUVERCLE; LH


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

LDR5220603

Description

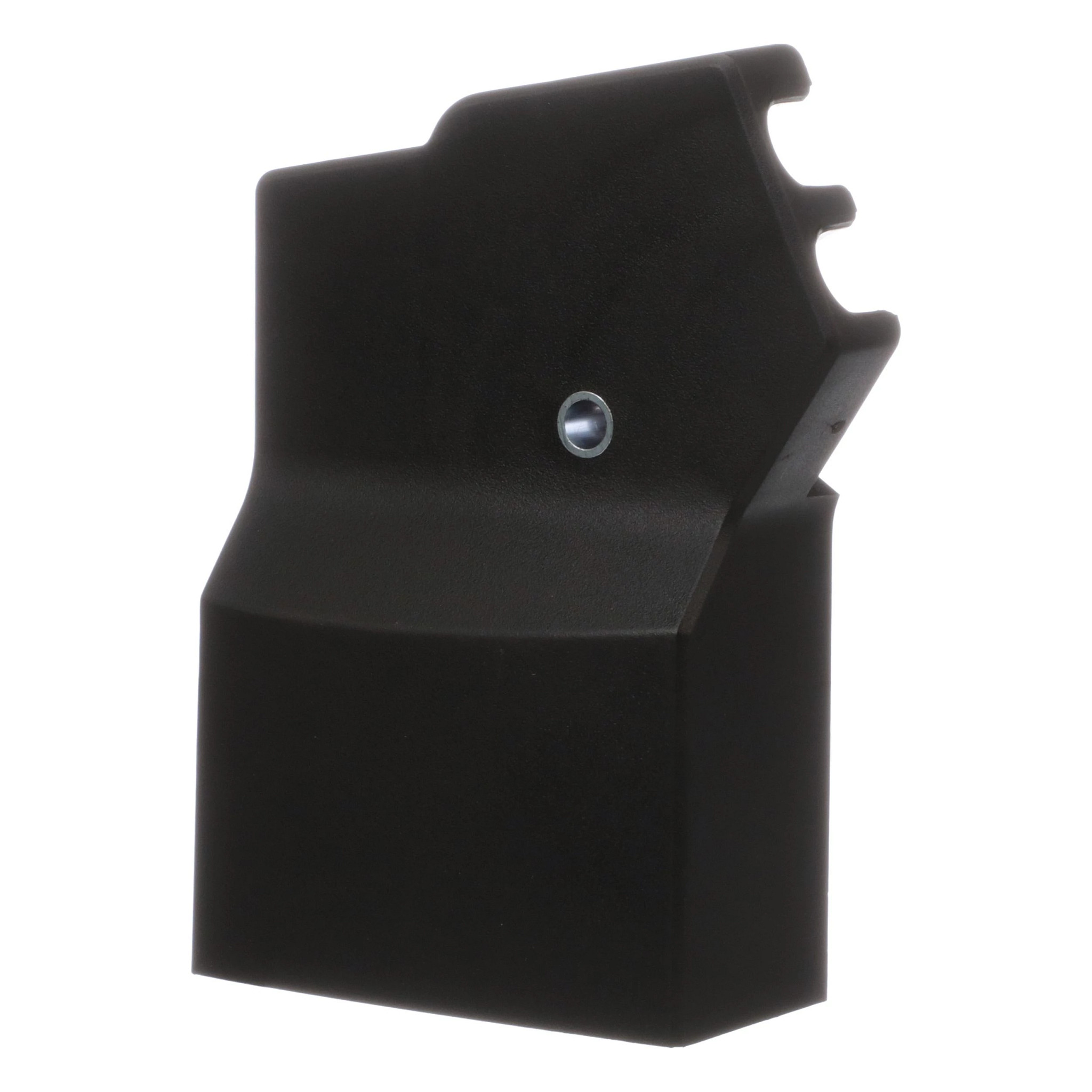

COUVERCLE; RH


Alts

Select

Ref.

6

Qté

2

Disponibilité

N° de pièce

LDR5011910

Description

ECROU;


Alts

Select

Ref.

7

Qté

3

Disponibilité

N° de pièce

LDR5013101

Description

RONDELLE 8.40mm ID x 16mm OD x 1.50mm Thk;


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

LDR5005128

Description

VIS;


Alts

Select

Ref.

9

Qté

2

Disponibilité

N° de pièce

LDR9032605

Description

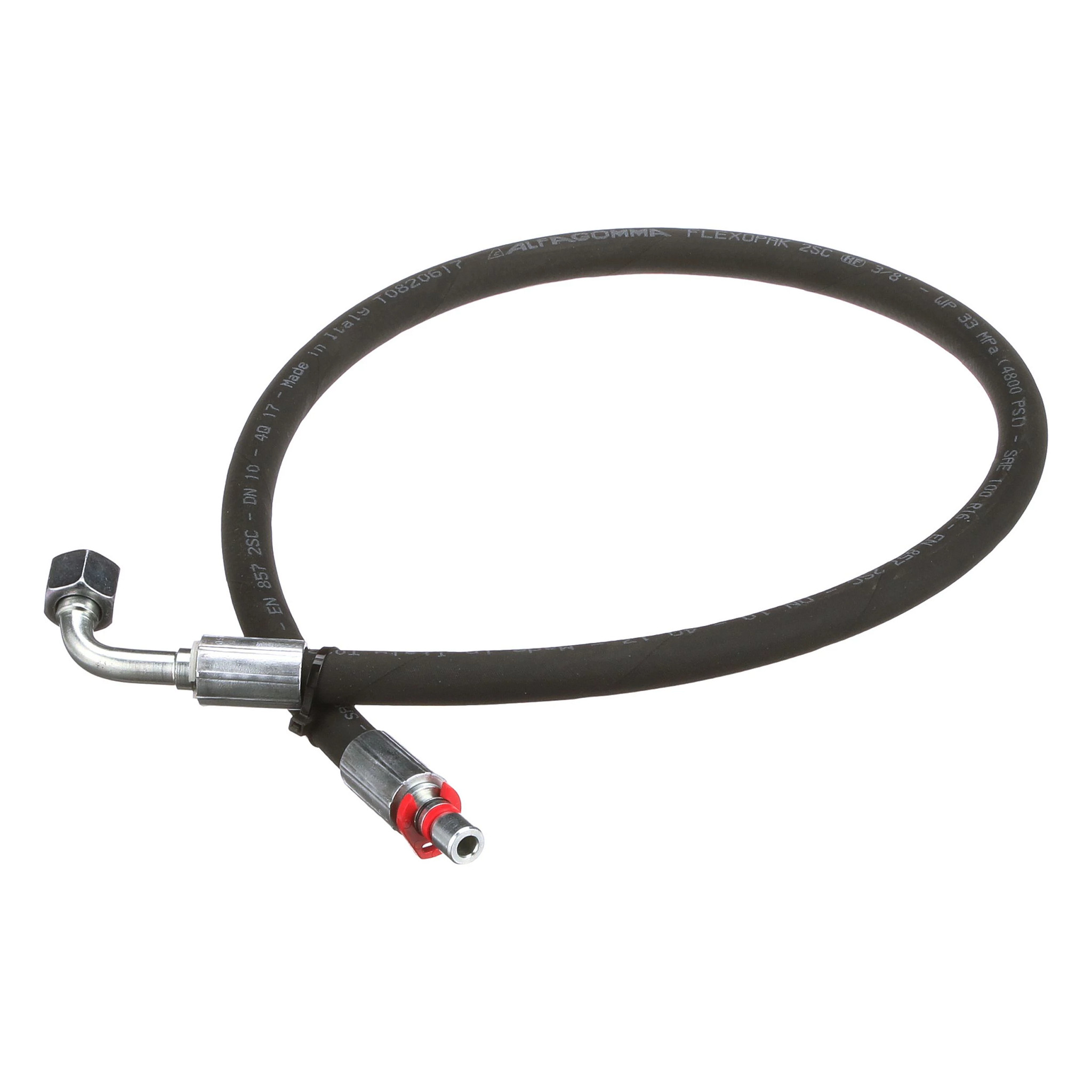

FLEXIBLE HYDRAULIQUE; Upper, 3/8'' OD x 1040mm L


Alts

Select

Ref.

10

Qté

2

Disponibilité

N° de pièce

LDR9032631

Description

FLEXIBLE HYDRAULIQUE; Lower, 3/8'' OD x 750mm L


Alts

Select

Ref.

11

Qté

2

Disponibilité

N° de pièce

LDR9032528

Description

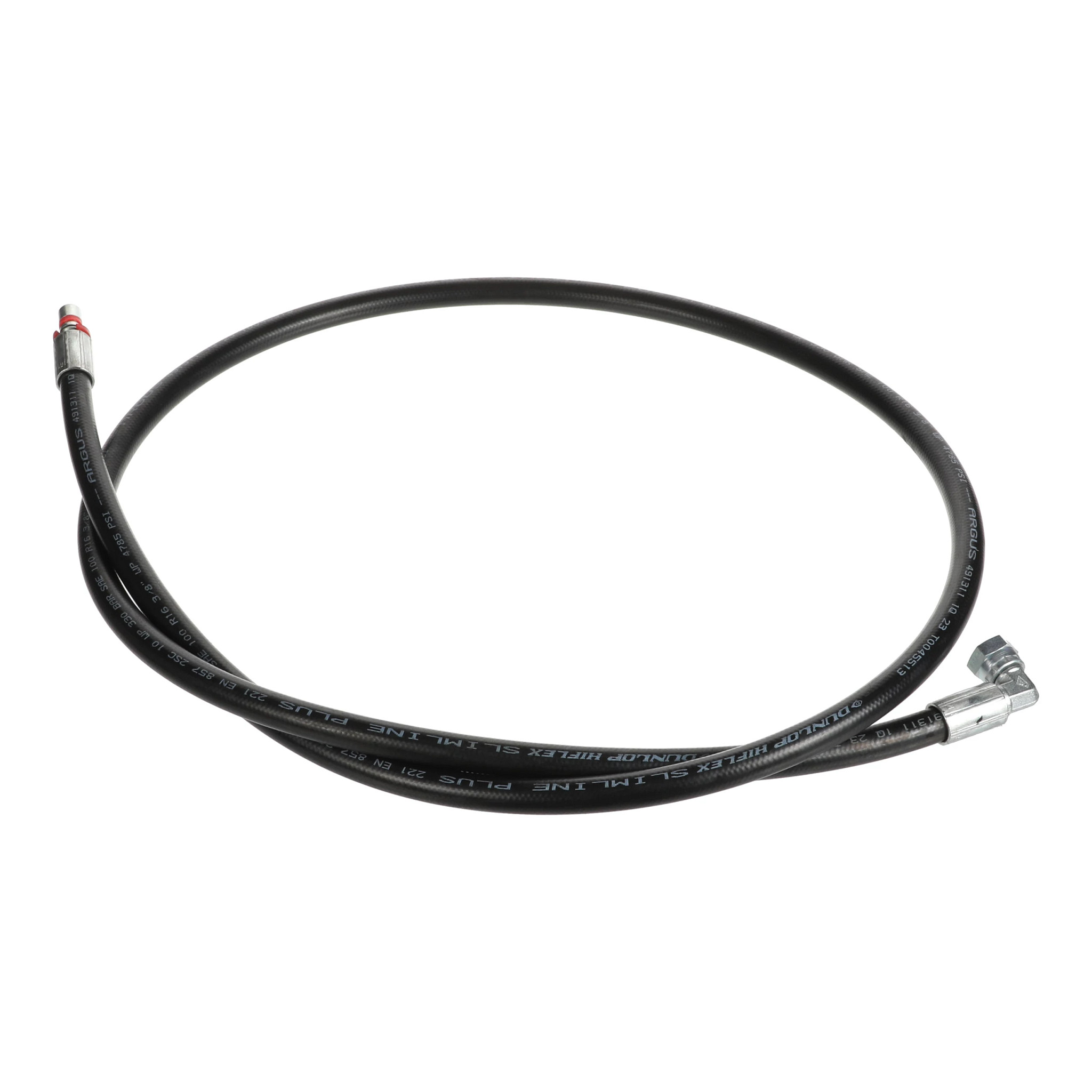

FLEXIBLE HYDRAULIQUE 3/8'' OD x 2070mm L; Upper Boom Lift Cylinder, 3/8'' OD x 2070mm L


Alts

Select

Ref.

12

Qté

2

Disponibilité

N° de pièce

LDR9032519

Description

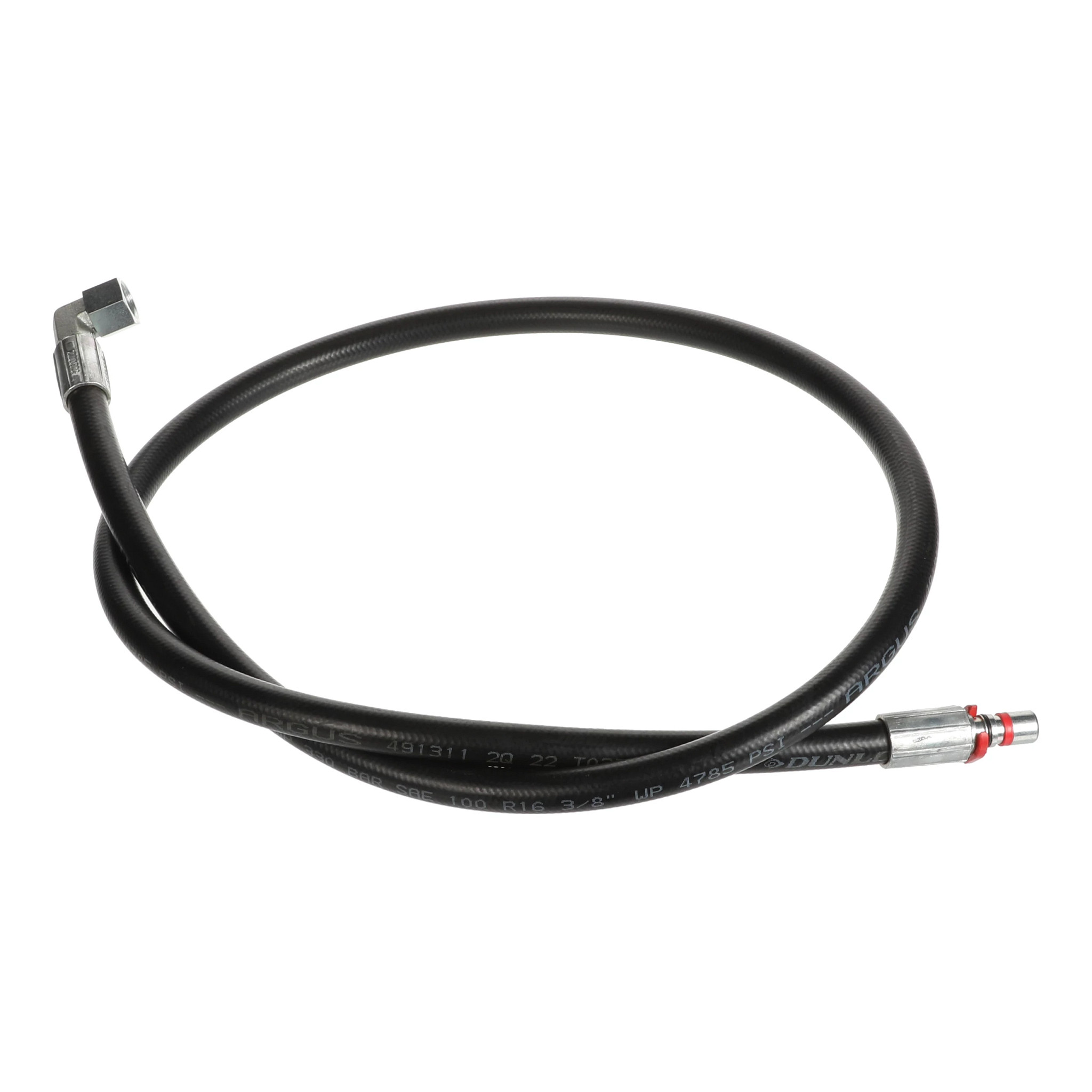

FLEXIBLE HYDRAULIQUE; Lower Boom Lift Cylinder, 3/8'' OD x 1550mm L


Alts
