35.300.AB - OIL COOLER BOX
ÍNDICE
DIAGRAMA
LISTA DE PIEZAS
BORRAR TODO
Ventana Nº de serie
Fecha de producción
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Imagen
  • 1
    1
    47690241
    ANGLE;
  • 2
    1
    47524117
    OIL COOLER;
  • 3
    1
    47524119
    RADIATORE OLIO; Charge
  • 4
    1
    47622501

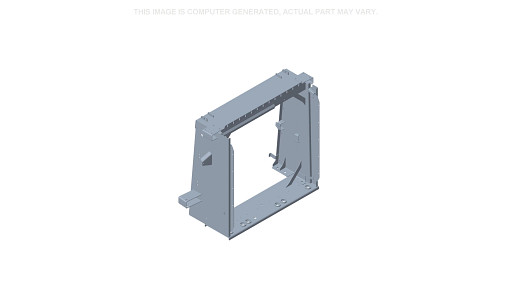

    KÜHLERBAUGRUPPE; Box Frame
  • 5
    AR
    87303266
    SEAL; Foam
  • 6
    AR
    WIC291355
    PAD; Foam
  • 7
    1
    47591825
    SUPPORT; Radiator Seal
  • 8
    1
    47603904
    SUPPORTO; Hydraulic Oil Cooler Seal
  • 9
    1
    47591827

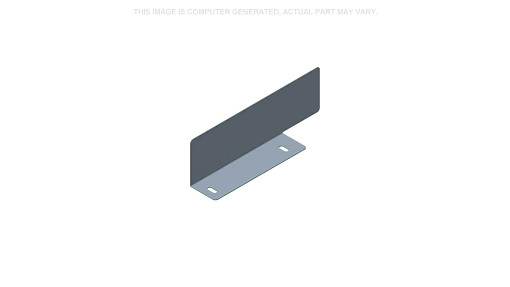

    SUPPORTO; Charge Air Cooler Seal
  • 10
    1
    47490200
    PANEL; Cooler Box, Right
  • 11
    1
    47490199
    PANNELLO; Cooler Box, Left
  • 12
    16
    9804256
    BULLONE FLANGIATO Hex, M6 x 1 x 20mm, Full Thd, Cl 8.8;
  • 13
    12
    84570346

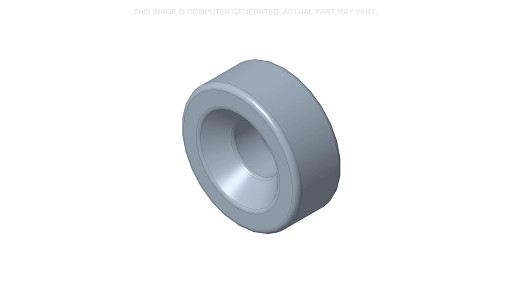

    ISOLATORE 20mm ID x 53mm OD x 21mm L; Vibration
  • 14
    3
    9706748
    CLAMP 15.9mm, Coat, 8.7mm Bolt Hole, P Type;
  • 15
    3
    87675531

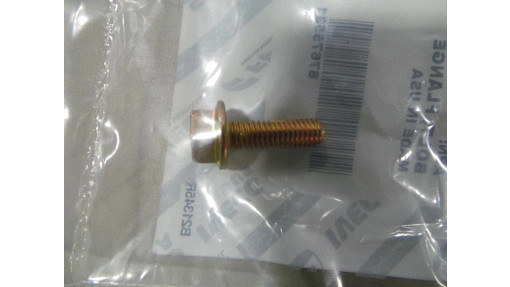

    FLANGE BOLT M6 x 26.6mm, Cl 10.9;
  • 16
    1
    47498859
    BRIDE; Radiator Hold Down
  • 17
    1
    47498860
    STRAP; Hydraulic Oil Cooler Hold Down
  • 18
    1
    47498861
    STRAP; Charge Air Cooler Hold Down
  • 19
    8
    87698835
    FLANGE BOLT M10 x 20mm, Full Thd, Cl 10.9;
  • 20
    8
    140045
    BELLEVILLE WASHER 10mm ID x 22mm OD x 1.6mm Thk;
  • 21
    8
    86050279

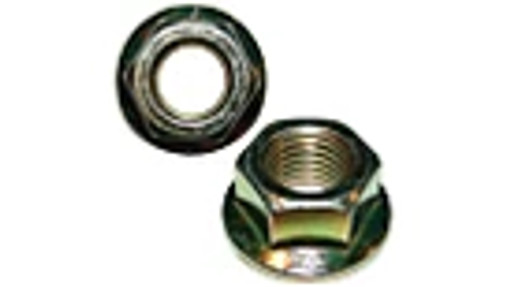

    ECROU A EMBASE M10 x 1.5, Cl 10;
  • 22
    2
    87728300
    BROCHE; Panel Lock
  • 23
    2
    192216A1
    SPRING; Compression
  • 24
    4
    432-812
    COTTER PIN 3/4'' OAL x 1/8'' W;
  • 25
    4
    86624176

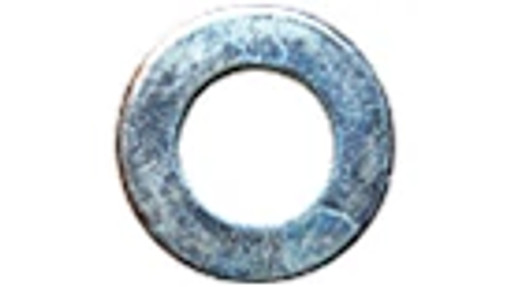

    WASHER Flat, 11mmID x 20mmOD x 2mm Thk, ZND;
  • 26
    1
    86507190

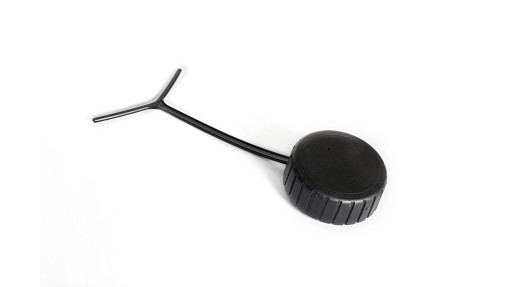

    FILLER CAP; Coolant Recovery
  • 27
    2
    47717127

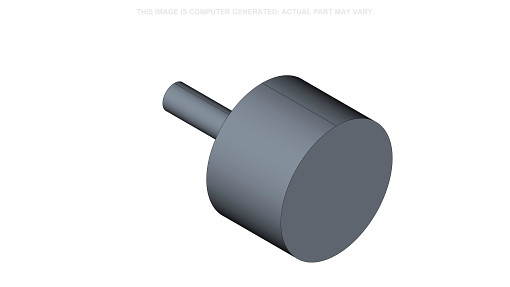

    BUMPER; Recessed W/ Washer Insert
  • 28
    1
    86625234

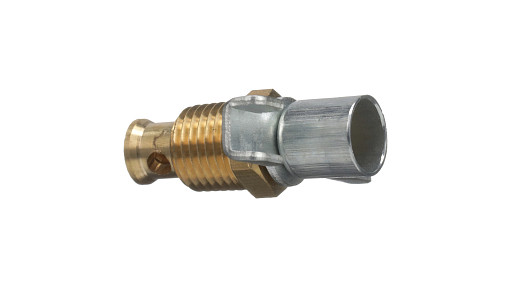

    DRAINCOCK/TAP SUPPLY 1/4'' NPTF;
  • 29
    1
    47606463
    RAHMEN; Condenser
  • 30
    1
    47515650
    REFRIGERATORE; Condenser
  • 31
    1
    47490207

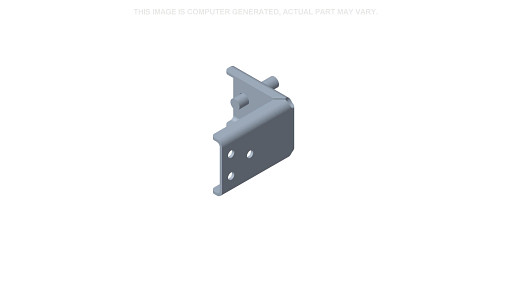

    LATCH; Condenser Frame
  • 32
    1
    87688487

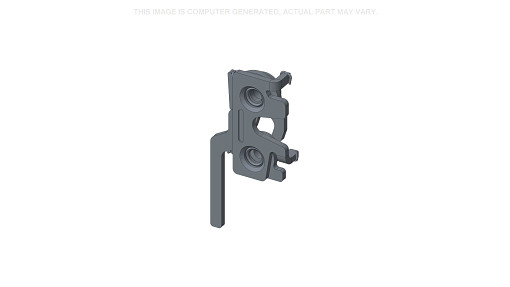

    LATCH ASSY.; Condenser Frame
  • 33
    2
    9804260
    FLANSCHSCHRAUBE Hex, M8 x 1.25 x 30mm, Full Thd, Cl 8.8;
  • 34
    5
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk;
  • 35
    9
    9804277

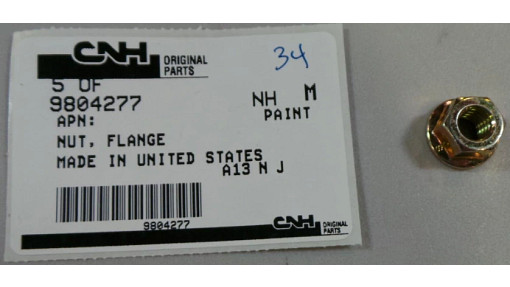

    FLANSCHMUTTER Hex, M8 x 1.25, Cl 8;
  • 36
    2
    574518
    HOSE CLAMP 6.3mm - 15.7mm, SAE # 4;
  • 37
    2
    87698760

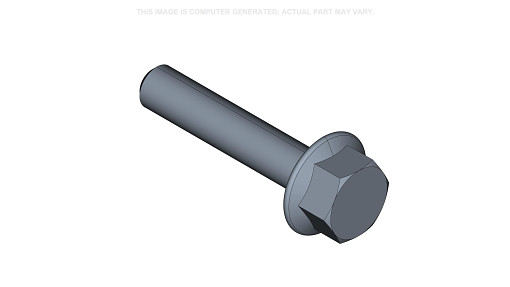

    FLANGE BOLT M6 x 36.6mm, Cl 10.9;
  • 38
    2
    87936
    BOLT Hex, 3/8'' - 16 x 2-1/2'', Gr 5;
  • 39
    2
    86521609
    FLANGE NUT Flg, 3/8'' - 16;
  • 40
    5
    86511841

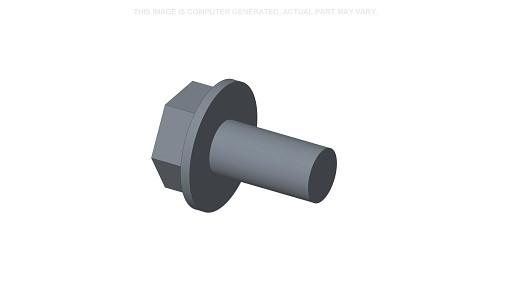

    FLANSCHSCHRAUBE Flng, M8 x 1.25 x 16mm, Full Thd, Cl 8.8;
  • 41
    4
    87695419
    PERNO DE CORONA M8 x 43.1mm, Cl 10.9;
  • 42
    4
    87681210
    TUERCA DE BRIDA M8 x 1.25, Cl 10;
  • 43
    9
    140046
    ARANDELA BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;
  • 44
    8
    87695414

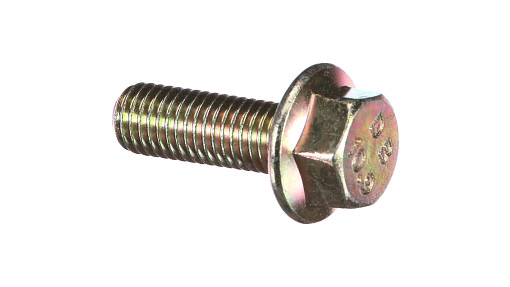

    PERNO DE CORONA M12 x 35mm, Cl 10.9;
  • 45
    1
    86512497
    TUERCA DE BRIDA M12 x 1.75, Cl 10;
  • 46
    AR
    290323
    HOSE 5/16'' ID x 500 FT L, SAE 30R7;
