024 - STABILIZER CYLINDER ASSEMBLY, DOUBLE ACTING - 19-454,19-494,19-561,19-562
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Выбрать все
Ref.
К-во
Номер детали
text.assembly.alts
Описание
  • 2
    D7NNB580D
    ACTUATOR; Cylinder Assy., Stabilizer, 3-1/2'', Includes: Ref. 1 thru 16
  • 1
    2
    7705283
    SPARE PART; Tube Assy., Cylinder
  • 2
    2
    191997
    NUT Hex, 1-1/4''-12; Hex. Lock, 1-1/4 - 12, Piston to Piston Rod
  • 3
    2
    291905
    PLATE; Thrust
  • 4
    AR
    309938
    КОМПЛЕКТ; Cylinder Packing, Includes: Ref. 5 thru 16
  • 5
    2
    87057S95
    УПЛОТНИТЕЛЬНОЕ КОЛЬЦ 1.250'' ID x .139'' Thk, 90 Duro; 90 Duro, 1.250'' ID x .139'' Thk, Cylinder Piston Seal
  • 6
    2
    NS
    НЕ ОБСЛУЖИВАЕТСЯ; Packing Assy., Cylinder, Replaced by Kit 309938
  • 8
    2
    7701433
    ПЛОСКАЯ ШАЙБА; Backup
  • 9
    2
    D4NN342B
    К-Т УПЛОТНИТ. КОЛЕЦ; Packing Assy.
  • 10
    2
    7704013
    НЕЙЛОНОВЫЙ ПОДШИПНИК 44.68 mm ID x 57.15 mm OD x 19.1 mm; Bearing, Cylinder Rod
  • 11
    4
    7704092
    ТОЛЩИННАЯ ПРОКЛАДКА 2.44'' ID x 3.06'' OD x .024'' Thk; (2.44'' ID x 3.06'' OD), Cylinder .024'' Thk
  • 12
    2
    7700299
    УПЛОТНИТЕЛЬНОЕ КОЛЬЦ; Assy.
  • 13
    2
    292079
    ПОРШЕНЬ; Hydraulic Cylinder
  • 14
    2
    81902118
    ПАНЕЛЬ; Gland, Cylinder Packing
  • 15
    2
    291670
    ГАЙКА; Packing
  • 16
    2
    D6NN171M
    PISTON ROD; Rod Assy., Piston
  • 7
    2
    510137

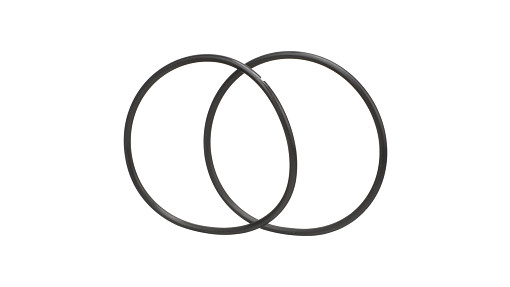

    O-RING 0.139'' Thk x 3.234'' ID, -236, Cl 5, 75 Duro; -236, 70 Duro, 3.234'' ID x .139'' Thk, Packing Gland Seal
