11D01 - DISTRIBUTOR & RELATED PARTS 53/64
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Выбрать все
Ref.
К-во
Номер детали
text.assembly.alts
Описание
  • 1
    FAC12127D
    DISTRIBUTOR; Assy., L/Term Housing & Rotor, NAA, Includes: Ref. 3 thru 25
  • 1
    86588846
    DISTRIBUTOR; Assy., Includes: Ref. 1, 2 & 3 thru 25
  • 1
    1
    NCA12106A
    ALLOGGIAMENTO; Assy., Distributor Cap
  • 1
    1
    86588847
    CAP ASSY.; Distributor;Use with 86588846 Distributor
  • 2
    1
    C0NN12200A
    ROTORE; Assy., Distributor
  • 2
    1
    86588848
    ROTORE; Use with 86588846 Distributor
  • 3
    1
    311457
    SUPPORT; Assy., Distributor Includes: Ref. 4 thru 6
  • 4
    1
    7RA12132A
    BAGUE 11.913mm ID x 15.14mm OD x 22.35mm L;
  • 5
    1
    8EQ12135A
    PIEZA DE REPUESTO; Oiler Assy., Replaces P/N FAB12135A
  • 6
    1
    4012141
    MECHA; Shaft
  • 7
    1
    D8NN12A118AA
    ANILLO DE CIERRE; Shaft Oil
  • 8
    1
    134372
    JUNTA TÓRICA 1.109'' ID x 0.14'' Width; 1.109'' ID x .139'' Thk, Base to Block
  • 9
    1
    FAA12179A
    THRUST WASHER; Washer, Gear Thrust
  • 10
    1
    FAD12390A
    GEAR; Distributor Driven
  • 11
    1
    PL
    PROCURE LOCALLY; Rivet, Round Hd., 1/8'' x 7/8''
  • 12
    2
    7RA12144
    CLAMP; Terminal Housing
  • 13
    2
    B12145
    RIVET; Terminal Clamp;No Longer Serviced
  • 14
    2
    FAA12270A
    COLLIER; Base;No Longer Serviced
  • 15
    2
    PL
    PROCURER LOCALEMENT; Washer, Lock, 5/16''
  • 16
    2
    PL
    PROCURER LOCALEMENT; Bolt, Hex, 5/16''-18 x 1''
  • 17
    1
    8N12209
    CONNECTEUR ELECTRIQU; Conductor, Primary
  • 18
    1
    7RA12234
    ISOLATORE; Primary Terminal
  • 19
    1
    7RA12233
    ВТУЛКА 4.85mm ID x 7.09mm OD x 10.16mm L; Primary Terminal
  • 20
    1
    PL
    МЕСТНЫЙ ЗАКУП; Washer, Flat, #10
  • 21
    1
    PL
    МЕСТНЫЙ ЗАКУП; Nut, Hex, #10-32
  • 22
    1
    350032S
    ВИНТ; Brass, #10-32 x .84
  • 23
    1
    FAC12175C
    ВАЛ; Assy., Distributor
  • 23
    1
    311460
    ВАЛ; Assy., Distributor
  • 24
    1
    FAA12176A
    ГРУЗИК ОПЕРЕЖАЮЩИЙ; Cam & Weights Assy., Distributor
  • 24
    1
    NSS
    НЕ ПРОДАНА ОТДЕЛЬНАЯ; Cam & Weights Assy., Distributor
  • 25
    1
    166978
    СТОПОРНОЕ КОЛЬЦО #37, Ext; Ring, Snap, , Cam #37, Ext
  • 26
    1
    FAD12152A
    ПЛАСТИНА; Breaker, Distributor Base
  • 27
    2
    PL
    МЕСТНЫЙ ЗАКУП; Screw, & Lockwasher, #8-32 x .38, Breakaway Assy., to Base Fillister Hd.

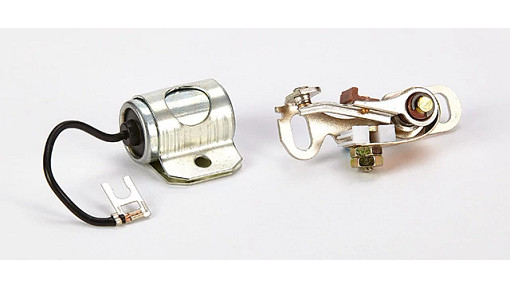

  • 28
    AR
    CPN12000A
    РЕМКОМПЛЕКТ CONDENSER AND CONTACT SET; Point & Condenser, Includes: Ref. 29 & 30
  • 29
    1
    D8NN12171AA
    КРОНШТЕЙН; & Bracket Assy.
  • 29
    1
    86588849
    ТОЧКА ПРЕРЫВАНИЯ; Points;Use with 86588846 Distributor

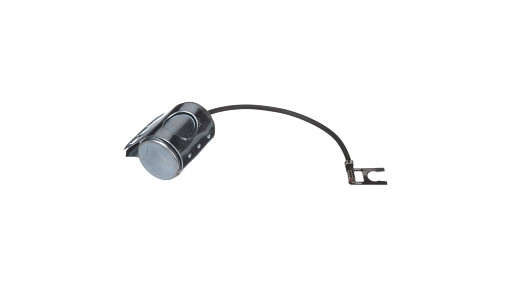

  • 30
    1
    86500249
    КОНДЕНСАТОР; Assy.
  • 30
    1
    86588850
    ASSEMBLY; Condenser;Use with 86588846 Distributor
  • 31
    AR
    57683S36
    ВИНТ; Pan Hd, W/Washer, G5, #8-32 x 1/4''
  • 1
    PL
    МЕСТНЫЙ ЗАКУП; Screw & Lockwasher, Fillister Hd., #8-32 x .19, Condenser to Breaker Plate
  • 2
    PL
    МЕСТНЫЙ ЗАКУП; Screw & Lockwasher, Fillister Hd., #8-32 x .19, Arm & Bracket
  • 32
    2
    PL
    МЕСТНЫЙ ЗАКУП; Washer, Lock, #6
  • 33
    2
    PL
    МЕСТНЫЙ ЗАКУП; Nut, Hex, #6-32
  • 34
    1
    86588587
    КРЫШКА; Assy., Breaker Dust, Includes: Cover, & Ref. 35 thru 37
  • 35
    1
    FAA12114A
    ПРОКЛАДКА;
  • 36
    1
    FAB12267A
    УПЛОТНИТЕЛЬНОЕ КОЛЬЦ; Seal, Cover
  • 37
    1
    FAA12268A
    ФИКСАТОР; Cover Seal
  • 38
    1
    8N12213
    ПРУЖИННЫЙ ФИКСАТОР; Rotor Spring
  • 39
    AR
    309787
    КОМПЛЕКТ; Tune-Up, Gasoline, Includes 39A - 39F;Not Illustrated
  • 39A
    1
    CPN12000A
    РЕМКОМПЛЕКТ CONDENSER AND CONTACT SET; Point & Condenser
  • 39B
    1
    C0NN12200A
    ROTOR; Assy.
  • 39C
    1
    8N12213
    SPRING CLIP; Rotor Spring
  • 39D
    1

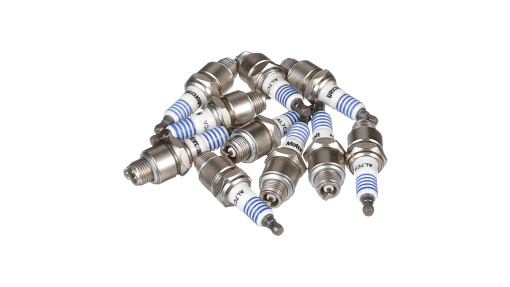

    86548828
    СВЕЧА; Spark, Plug
  • 39E
    1
    309789
    ПРИБОР ИЗМЕРИТЕЛЬНЫЙ; Point Setting
  • 39F
    1
    309790
    КАРТРИДЖ СО СМАЗКОЙ; Capsule, Cam Lubricant
