88.100.072 - DISC COULTER RIPPLED Ø 500 MM SPRING LOADED, LH
TABLE OF CONTENTS
DIAGRAM
PART LIST
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

41652550096

Description

DIA KIT, HARVESTER; Spring loaded disc coulter rippled cpl., LH d.500, Incl. 2-30


Alts

Select

Ref.

2

Qté

2

Disponibilité

N° de pièce

75545

Description

PARTE DI RICAMBIO; Needle bearing, 35/42x20


Alts

Select

Ref.

3

Qté

2

Disponibilité

N° de pièce

4740517700

Description

ANELLO DI TENUTA A35x52x7; Sealing ring, A35x52x7


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

4740484804

Description

ANELLO TOROIDALE 65,09x3,53; O-ring, OR 65,09x3,53


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

41658095900

Description

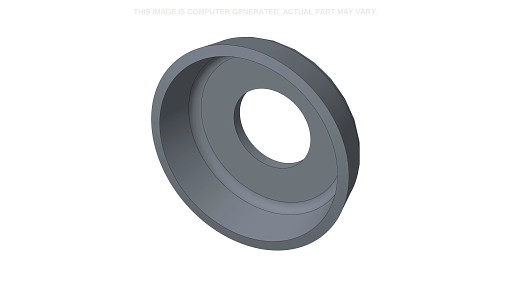

CAPPUCCIO PARAPOLVER; Sealing washer


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

41658096640

Description

COPERCHIO; Cover for disc


Alts

Select

Ref.

7

Qté

2

Disponibilité

N° de pièce

4738882003

Description

INGRASSATORE AM 8x1,25 FZB; Grease nipple, AM 8x1,25 FZB


Alts

Select

Ref.

8

Qté

4

Disponibilité

N° de pièce

4725249351

Description

BULLONE; Bolt ISO 4014 - M10 x 25-8.8 FZB


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

4725254351

Description

BULLONE; Bolt ISO 4014 - M12 x 55-8.8 FZB


Alts

Select

Ref.

10

Qté

1

Disponibilité

N° de pièce

4721434901

Description

PERNO; Spring Pin ISO 8752 - 6 x 50 FZB


Alts

Select

Ref.

11

Qté

2

Disponibilité

N° de pièce

4721438401

Description

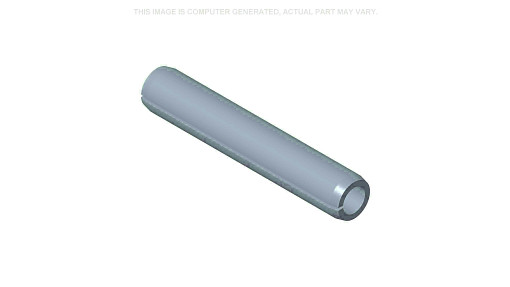

PERNO ISO 8752 - 8x45 FZB; Spring Pin ISO 8752 - 8 x 45 FZB


Alts

Select

Ref.

12

Qté

1

Disponibilité

N° de pièce

41658152900

Description

SPRING; Spring


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

41658096100

Description

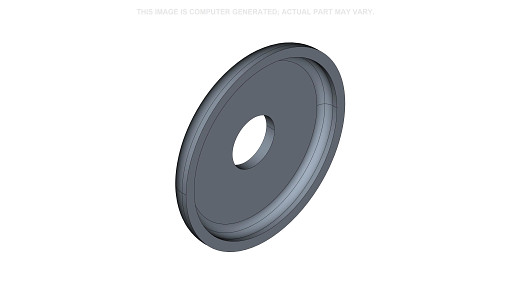

WASHER; Washer (spring guide)


Alts

Select

Ref.

14

Qté

1

Disponibilité

N° de pièce

41658543800

Description

MOLLA; Shank


Alts

Select

Ref.

15

Qté

1

Disponibilité

N° de pièce

41652524990

Description

ARM; Lever


Alts

Select

Ref.

16

Qté

2

Disponibilité

N° de pièce

4734118601

Description

WASHER; Washer ISO 7089 - 16


Alts

Select

Ref.

17

Qté

1

Disponibilité

N° de pièce

41658624009

Description

PIN DIN 7346 S, 20x36; Spring pin DIN 7346 S d.20x36


Alts

Select

Ref.

18

Qté

1

Disponibilité

N° de pièce

4725263351

Description

BOLT; Bolt ISO 4014 - M16 x 65-8.8 FZB


Alts

Select

Ref.

19

Qté

1

Disponibilité

N° de pièce

4731232451

Description

DADO; Nut ISO-4032 M16-10 MW


Alts

Select

Ref.

20

Qté

2

Disponibilité

N° de pièce

4731432601

Description

DADO; Hexagon Thin Nut ISO - 4035 - M20


Alts

Select

Ref.

21

Qté

1

Disponibilité

N° de pièce

41658588400

Description

RONDELLA 17/38x10; Washer, d.17/38x10


Alts

Select

Ref.

22

Qté

1

Disponibilité

N° de pièce

4725262451

Description

BULLONE; Bolt ISO 4014- M16x 30-8.8 FZB


Alts

Select

Ref.

23

Qté

1

Disponibilité

N° de pièce

41650360235

Description

TORNILLO Nib MFBK 16x50-10.9 MW; Nib bolt MFBK 16x 50-10.9 MW


Alts

Select

Ref.

24

Qté

1

Disponibilité

N° de pièce

4731232401

Description

TUERCA; Nut ISO - 4032 - M16-8 FZB


Alts

Select

Ref.

25

Qté

1

Disponibilité

N° de pièce

41658066340

Description

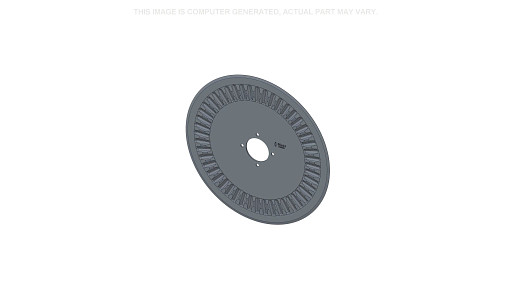

REJA DE ARADO; Disk coulter d.500, rippled


Alts

Select

Ref.

26

Qté

1

Disponibilité

N° de pièce

41658567100

Description

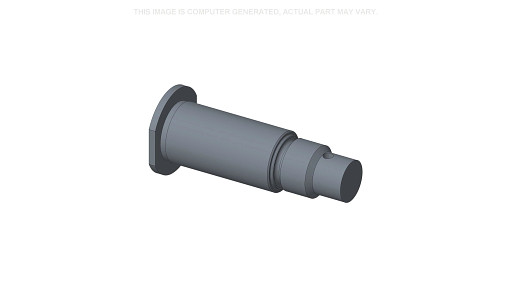

PIN; Pin, disc coulter LH


Alts

Select

Ref.

27

Qté

1

Disponibilité

N° de pièce

41658664290

Description

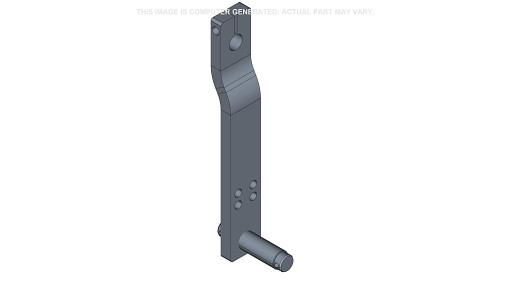

COULTER; Disc coulter arm, LH


Alts

Select

Ref.

28

Qté

1

Disponibilité

N° de pièce

41658096740

Description

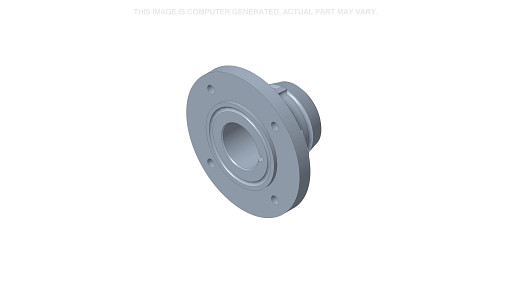

CUBO; Hub, disc coulter


Alts

Select

Ref.

29

Qté

1

Disponibilité

N° de pièce

41652775290

Description

COULTER; Disc coulter shank 296x266, LH


Alts

Select

Ref.

30

Qté

1

Disponibilité

N° de pièce

41653541290

Description

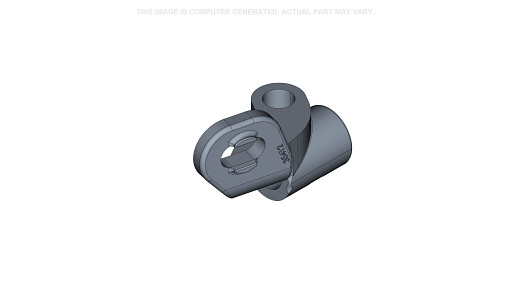

BRACKET; Disc bracket left casting


Alts
