88.100.082 - DISC COULTER NOTCHED Ø 500 MM SPRING LOADED, L.H.
TABLE OF CONTENTS
DIAGRAM
PART LIST
BORRAR TODO
Ventana Nº de serie
Fecha de producción
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Seleccionar todo

Select

Ref.

1

Ctd

1

Disponibilidad

N.º de pieza

41652800080

Descripción

DIA KIT, HARVESTER; Spring loaded disc coulter, cpl, d. 500 Notched Left Blue, Incl. 2-30


Alts

Select

Ref.

2

Ctd

2

Disponibilidad

N.º de pieza

75545

Descripción

SPARE PART; Needle bearing, 35/42x20


Alts

Select

Ref.

3

Ctd

2

Disponibilidad

N.º de pieza

4740517700

Descripción

DICHTRING A35x52x7; Sealing ring, A35x52x7


Alts

Select

Ref.

4

Ctd

1

Disponibilidad

N.º de pieza

4740484804

Descripción

O-RING 65,09x3,53; O-ring, OR 65,09x3,53


Alts

Select

Ref.

5

Ctd

1

Disponibilidad

N.º de pieza

41658095900

Descripción

DUST CAP; Sealing washer


Alts

Select

Ref.

6

Ctd

1

Disponibilidad

N.º de pieza

41658096640

Descripción

DÆKSEL; Cover for disc


Alts

Select

Ref.

7

Ctd

2

Disponibilidad

N.º de pieza

4738882003

Descripción

BOQUILLA DE LUBRICAC AM 8x1,25 FZB; Grease nipple, AM 8x1,25 FZB


Alts

Select

Ref.

8

Ctd

4

Disponibilidad

N.º de pieza

4725249351

Descripción

PERNO; Bolt ISO 4014 - M10 x 25-8.8 FZB


Alts

Select

Ref.

9

Ctd

1

Disponibilidad

N.º de pieza

4725254351

Descripción

PERNO; Bolt ISO 4014 - M12 x 55-8.8 FZB


Alts

Select

Ref.

10

Ctd

1

Disponibilidad

N.º de pieza

4721434901

Descripción

PIN; Spring Pin ISO 8752 - 6 x 50 FZB


Alts

Select

Ref.

11

Ctd

2

Disponibilidad

N.º de pieza

4721438401

Descripción

PIN ISO 8752 - 8x45 FZB; Spring Pin ISO 8752 - 8 x 45 FZB


Alts

Select

Ref.

12

Ctd

1

Disponibilidad

N.º de pieza

41658152900

Descripción

SPRING; Spring


Alts

Select

Ref.

13

Ctd

1

Disponibilidad

N.º de pieza

41658096100

Descripción

ARRUELA PLANA; Washer (spring guide)


Alts

Select

Ref.

14

Ctd

1

Disponibilidad

N.º de pieza

41658543800

Descripción

SPRING; Shank


Alts

Select

Ref.

15

Ctd

1

Disponibilidad

N.º de pieza

41652524990

Descripción

ARM; Lever


Alts

Select

Ref.

16

Ctd

2

Disponibilidad

N.º de pieza

4734118601

Descripción

WASHER; Washer ISO 7089 - 16


Alts

Select

Ref.

17

Ctd

1

Disponibilidad

N.º de pieza

41658624009

Descripción

PIN DIN 7346 S, 20x36; Spring pin DIN 7346 S d.20x36


Alts

Select

Ref.

18

Ctd

1

Disponibilidad

N.º de pieza

4725263351

Descripción

SCHRAUBE; Bolt ISO 4014 - M16 x 65-8.8 FZB


Alts

Select

Ref.

19

Ctd

1

Disponibilidad

N.º de pieza

4731232451

Descripción

MUTTER; Nut ISO-4032 M16-10 MW


Alts

Select

Ref.

20

Ctd

2

Disponibilidad

N.º de pieza

4731432601

Descripción

MUTTER; Hexagon Thin Nut ISO - 4035 - M20


Alts

Select

Ref.

21

Ctd

1

Disponibilidad

N.º de pieza

41658588400

Descripción

ARRUELA PLANA 17/38x10; Washer, d.17/38x10


Alts

Select

Ref.

22

Ctd

1

Disponibilidad

N.º de pieza

4725262451

Descripción

VIS; Bolt ISO 4014- M16x 30-8.8 FZB


Alts

Select

Ref.

23

Ctd

1

Disponibilidad

N.º de pieza

41650360235

Descripción

VIS Nib MFBK 16x50-10.9 MW; Nib bolt MFBK 16x 50-10.9 MW


Alts

Select

Ref.

24

Ctd

1

Disponibilidad

N.º de pieza

4731232401

Descripción

ECROU; Nut ISO - 4032 - M16-8 FZB


Alts

Select

Ref.

25

Ctd

1

Disponibilidad

N.º de pieza

41658066440

Descripción

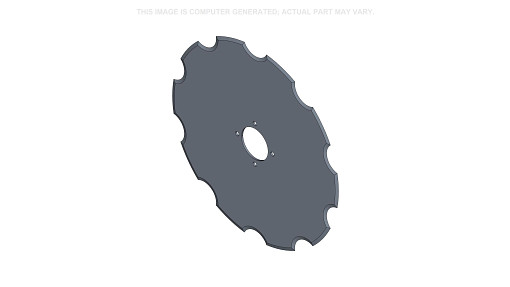

COUTRE; Coulter disc d.500 (20''), notched


Alts

Select

Ref.

26

Ctd

1

Disponibilidad

N.º de pieza

41658567100

Descripción

PIN; Pin, disc coulter LH


Alts

Select

Ref.

27

Ctd

1

Disponibilidad

N.º de pieza

41658664290

Descripción

PLOGRIST; Disc coulter arm, LH


Alts

Select

Ref.

28

Ctd

1

Disponibilidad

N.º de pieza

41658096740

Descripción

NAV; Hub, disc coulter


Alts

Select

Ref.

29

Ctd

1

Disponibilidad

N.º de pieza

41652774890

Descripción

SHANK; Disc coulter shank 302x316, LH


Alts

Select

Ref.

30

Ctd

1

Disponibilidad

N.º de pieza

41653541290

Descripción

BRACKET; Disc bracket left casting


Alts
