018 - DI FORZA DELLA FRIZIONE, 570 E 575
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    86626076
    FRIZIONE; PTO, 570, Includes 2 - 16
  • 1
    1

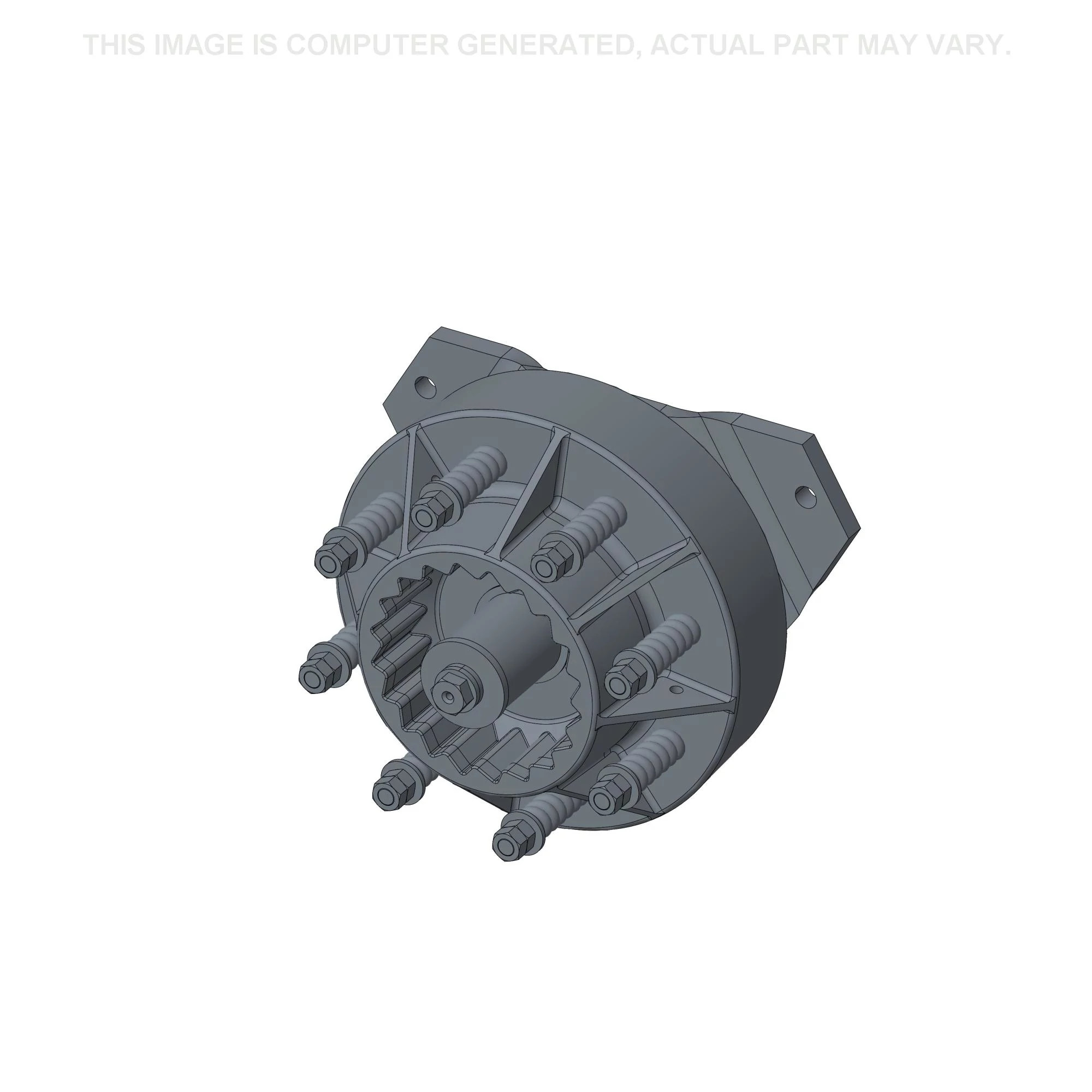

    86626079
    FRIZIONE; PTO, 575, Includes 2 - 16
  • 2
    1
    221481
    BULLONE Hex, 1/4'' - 28 x 1-3/4'', Gr 5; Cap, HH, Drilled, G5, 1/2''-13 x 1-3/4''
  • 1
    87569
    INGRASSATORE 45 Degree, 1/4'' NPT x 4/5'' L, Drive;
  • 3
    2
    65319
    RONDELLA 13.1mm ID x 25.4mm OD x 3.68mm Thk; (33/64'' ID x 1'' OD x .135'')
  • 4
    1
    86640861
    ALLOGGIAMENTO; 570, Includes: Ref. 5
  • 4
    1
    9828556
    ALLOGGIAMENTO; Clutch, 575, Includes: Ref. 5 & 6
  • 5
    2
    184317
    BOCCOLA 34.88mm ID x 38.13mm OD x 33.3mm L;
  • 6
    1
    46886
    PARAOLIO 34.92mm ID x 44.76mm OD x 5.13mm Thk; Oil, 575
  • 7
    8
    86508574
    BULLONE Hex, M10 x 1.5 x 120mm, Cl 8.8; 570
  • 7
    8
    331168
    BULLONE Hex, M10 x 1.5 x 140mm, Cl 8.8; 575
  • 8
    8
    9617868
    MOLLA;
  • 9
    8
    9801065
    RONDELLA; Hardened, 3/8''
  • 10
    16
    100016
    DADO Hex, M10 x 1.5, Cl 8, ZND;
  • 11
    3
    645650
    STAFFA;
  • 3
    120100
    BULLONE Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd;
  • 3
    322357
    RONDELLA BELLEVILLE M6 Bolt Size x 14mm OD x 1.3mm Thk;
  • 3
    15896221
    DADO Hex, M6 x 1, Cl 10, ZND;
  • 12
    2
    261798
    DISCO FRIZIONE 101.6mm ID x 174.6mm OD x 7.11mm Thk; Friction, 570
  • 12
    3
    261798
    DISCO FRIZIONE 101.6mm ID x 174.6mm OD x 7.11mm Thk; Friction, 575
  • 13
    2
    258425
    DISCO FRIZIONE; 570
  • 13
    3
    258425
    DISCO FRIZIONE; 575
  • 14
    3
    189423
    SPESSORE .030'' Thk;
  • 15
    1
    849379
    DISCO CONDUTT. FRIZI; Pilot, 570
  • 15
    1

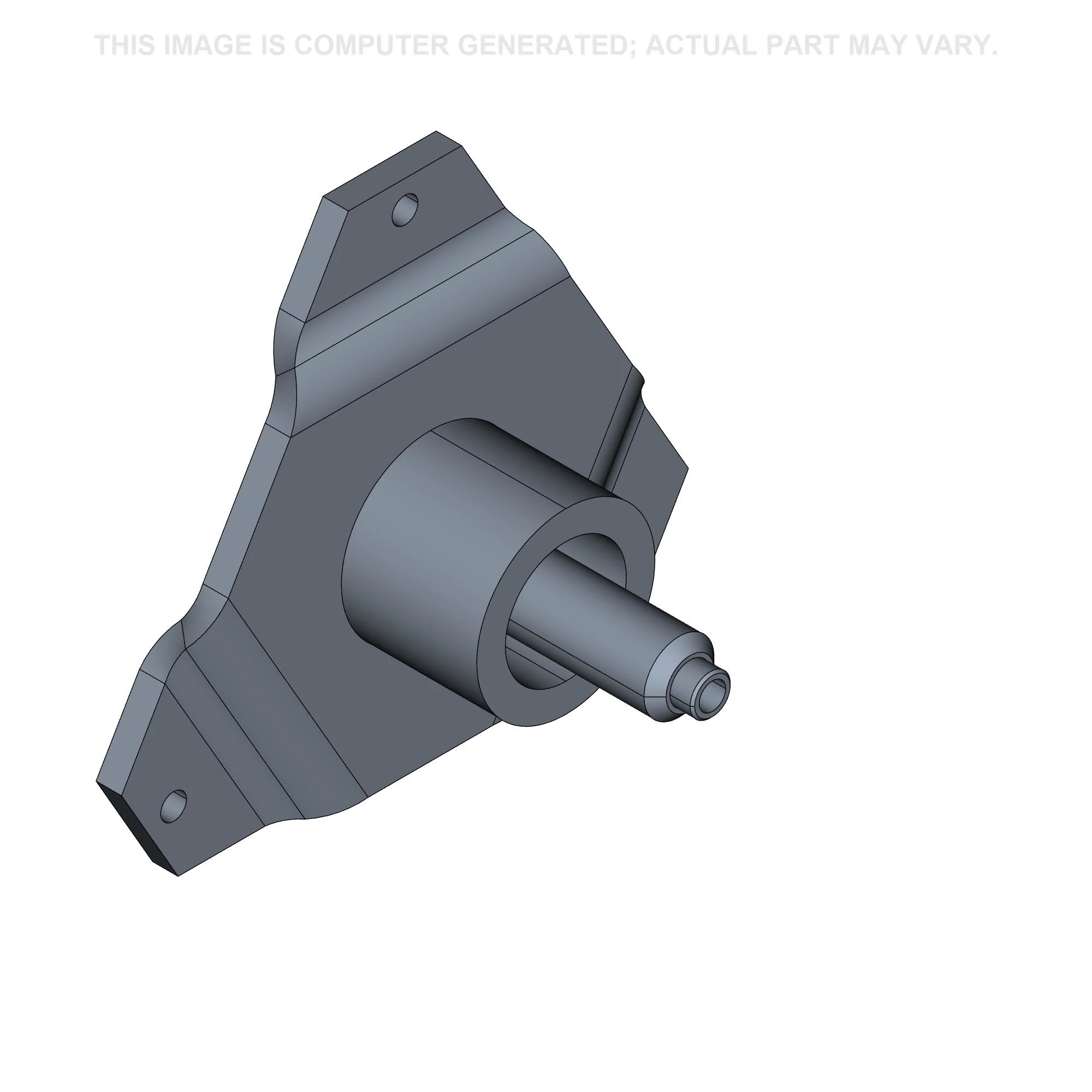

    849376
    DISCO CONDUTT. FRIZI; Pilot, 575
  • 3
    87021825
    BULLONE Hex, M12 x 55mm, Cl 10.9; Cap, HH, CL 10.9, M12 x 1.75 x 55
  • 3
    262183
    RONDELLA .530'' ID x 1.125'' OD x .183'' Thk; Heat Treated
  • 16
    8

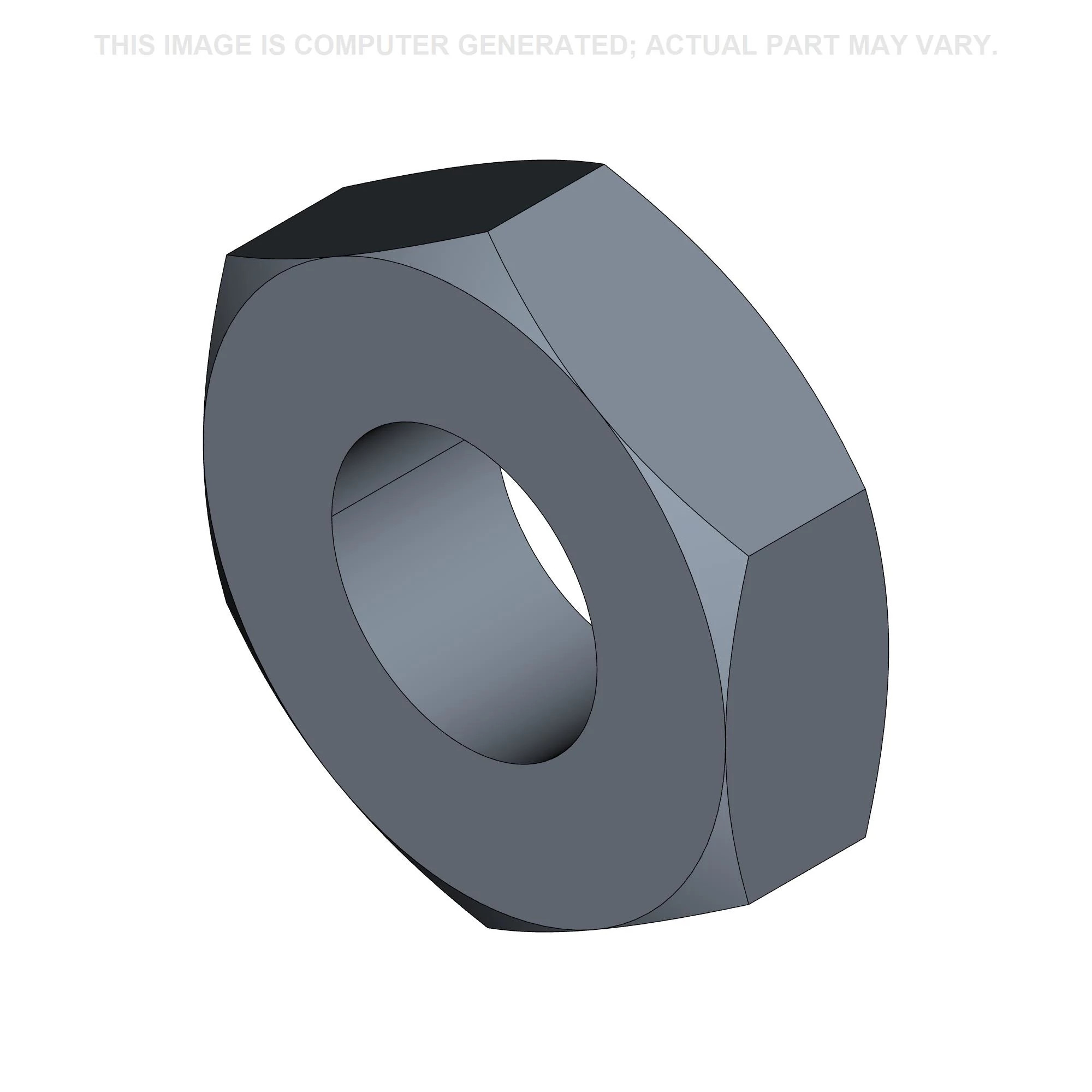

    84807411
    DADO SOTTILE Hex, M10 x 1.5, Cl 8, ZND;
  • 17
    1
    708890
    PROTEZIONE; PTO, W/ Metal Shielded PTO, Illustrated;Not Included w/ Ref 1
  • 17
    1
    86524203
    PROTEZIONE; PTO, W/ Plastic Shielded PTO, Not Illustrated;Not Included w/ Ref 1
  • 3
    135632
    VITE, DENTATA Pan HD, 5/16'' - 18 x 1/2''; THS, USR, 5/16''-18 x 1/2''
