02-03 - ETHER START SYSTEM
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    389900A1
    MOUNT;
  • 2
    1
    229364A1
    SWITCH; rocker, ether start
  • 1
    392355A1
    SOLENOID VALVE; electrical, consists of: Ref. 3 - 5
  • 3
    1
    NSS
    NOT SOLD SEPARAT; VALVE control
  • 4
    1
    392377A1
    GASKET;
  • 5
    1
    222-615
    ELBOW 90 Degree, 5/16''-24 x 1/8'' NPT, Comp; 1/8 tube OD
  • 6
    1
    368730A2
    TUBE 0.234'' OD, 838 mm Length;
  • 7
    1
    339865A2
    TUBE 1.6 mm ID, 3.2 mm OD, 2005 mm Length;
  • 8
    1
    248-2331
    GROMMET 1/8'' ID x 5/8'' Groove Dia, Str Cut;
  • 9
    1
    339866A2

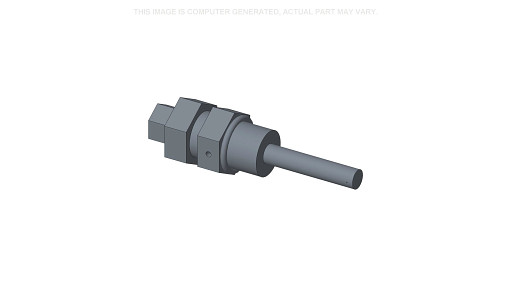

    NOZZLE INJECTION; atomizer
  • 10
    7
    895-11006

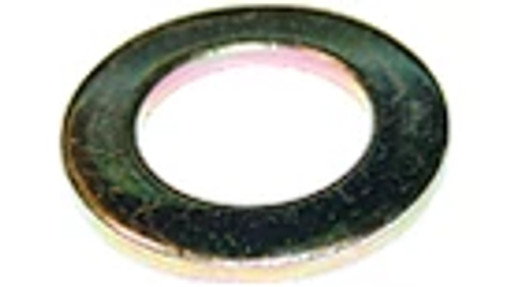

    WASHER 6.6mm ID x 12mm OD x 1.6mm Thk;
  • 11
    2
    515-2179
    CLAMP 5/16'', Insul, 1/4'' Bolt; (7.9 mm)
  • 12
    7
    829-1406
    NUT Hex, M6 x 1, Cl 10.9; M6, 10.9
  • 13
    1
    515-2379
    CLAMP 5/16'', Insul, 3/8'' Bolt; (7.9 mm) Ether start harness, Not illustrated
  • 14
    1
    121412A1
    FUSE 10A, Mini, Red;
  • 15
    2
    627-8020
    BOLT Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd;
  • 16
    2
    895-11008
    WASHER 9mm ID x 16mm OD x 1.6mm Thk;
  • 1
    365978A1
    KIT; ether start, see Figure 04-21, Includes: Ref. 1, 3 - 13
