03-004 - FUEL INJECTION SYSTEM, 6TA-830 EMISSIONS CERTIFIED ENGINE
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    1
    JC926882
    HAUPTBAUTEIL-EINSPRI INJECTION PUMP; PUMP, INJECTION ASSEMBLY, with aneroid, see Figure 03-014
  • 1
    1
    J926882
    KRAFTSTOFFEINPRITZPU; PUMP, INJECTION ASSEMBLY, with aneroid, see Figure 03-014
  • 1
    1
    JR926882
    AUSTAUSCH-KRAFTSTOFFEINSPRITZPUMPE; PUMP, INJECTION ASSEMBLY, with aneroid, see Figure 03-014
  • 2
    6
    REF
    ANLEITUNG; INJECTOR ASSEMBLY fuel, see Figure 03-016
  • 3
    6
    J909886
    DICHTUNG 16.9mm ID x 22mm OD x 38mm L; SLEEVE injector
  • 4
    6
    J910279
    KLEMME; fuel injector
  • 5
    6
    J922018
    FLANSCHSCHRAUBE; BOLT heavy hex flange, 8-1.25 x 80 mm, class 12.9
  • 6
    1
    J930355
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 1 cylinder
  • 7
    1
    J930356
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 2 cylinder
  • 8
    1
    J930357
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 3 cylinder
  • 9
    3
    J917716
    HALTERUNG; BRACKET fuel tube, supply
  • 11
    10
    J920854
    SCHRAUBE M. UNVERLIE HWH, M5 x 0.8 x 24.5mm, Cl 8.8;
  • 12
    5
    J904519
    STÜTZE; tube retaining
  • 13
    10
    J917747
    KLEMME; fuel tube
  • 14
    1
    J917776
    HALTERUNG; BRACKET fuel tube
  • 16
    2
    J920855
    SCHRAUBE M. UNVERLIE; hex, captive washer, special, 5-0.8 x 35 mm
  • 17
    2
    J917717
    HALTERUNG; BRACKET fuel tube
  • 18
    4
    J917746
    KLEMME; fuel tube
  • 19
    2
    CURJ904711
    KLEMME; BRACKET fuel tube
  • 20
    1
    J930358
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 4 cylinder
  • 21
    1
    J930359
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 5 cylinder
  • 22
    1
    J930360
    KRAFTSTOFFLEITUNG 1.8 mm ID x 6.35 mm OD x 927.5 mm L; TUBE fuel, No. 6 cylinder
  • 24
    6
    J903380
    DICHTUNG; connector
  • 25
    6
    J905307
    HOHLSCHRAUBE M6 x 1 x 14.30mm; Drain, Special
  • 26
    1
    J920595
    TUBE ASSY.; fuel drain
  • 27
    1

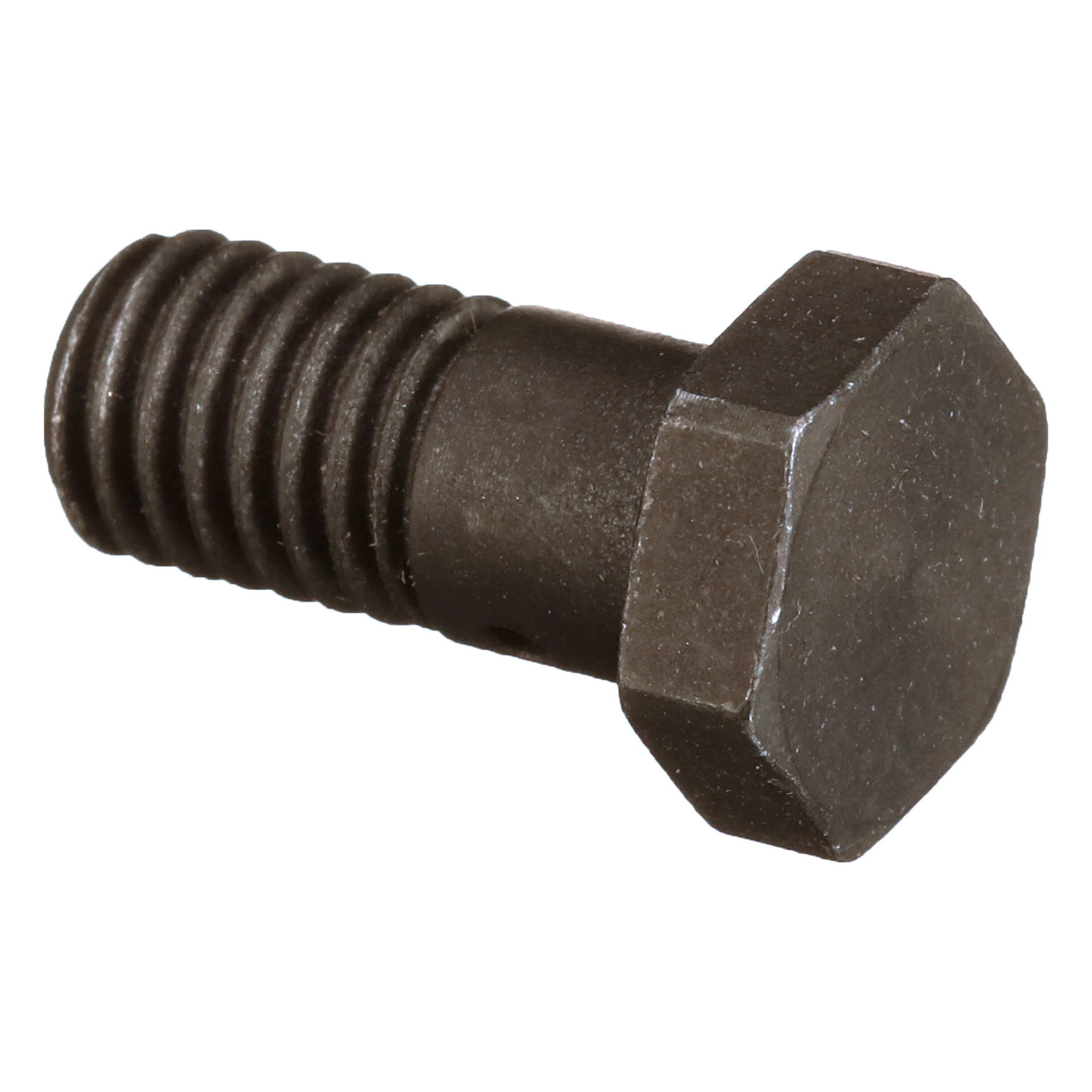

    J924726
    HOHLSCHRAUBE; check
  • 28
    2
    J918188
    UNTERLEGSCHEIBE 7.8mm ID x 13.5mm OD x 1.2mm Thk; sealing, banjo fitting
  • 29
    1
    J916779
    KRAFTSTOFFSCHLAUCH 508.00 mm; Cylinder Block To Injection Pump
  • 30
    1
    222-1704
    KNIESTÜCK 45 Degree, 7/16''-24, 45 Degree Fl x 1/4 NPT; 7/16-20 flare x 1/8'' PT, 45?
  • 31
    1
    J918002
    HOHLSCHRAUBE; banjo, hose to injection pump
  • 32
    2
    J918190
    DICHTSCHEIBE 10mm ID x 15.5mm OD x 1mm Thk; WASHER sealing, special, 10 x 15.5 x 1 mm
