ÍNDICE
DIAGRAMA
LISTA DE PIEZAS
BORRAR TODO
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Imagen
-
01SERVICE KIT; assembly, remote
-
11U-BOLT; us 5/16'' x 4 1/8'' w x 4 3/4'' d 3/4'' thread
-
21BRACKET; u-bolt mount
-
21PLATE; bolt;SDX30 and SDX40 and Precision Disk 30 and Precision Disk 40 only
-
31BRACKET; remote switch
-
42CONTRE-ECROU 7/8''-14, GC;
-
51PARAFUSO Hex, 1/4'' - 20 x 3'', Gr 5;
-
62PARAFUSO #6 - 32 x 1.25''; mch #6-32'' x 1 1/4'' rh slt
-
71PARAFUSO Hex, 5/16'' - 18 x 1-1/4'', Gr 5;
-
91ALLOGGIAMENTO; remote switch
-
91KIT DI MANUTENZIONE; assembly, remote
-
103DADO Hex, 1/4 - 20, Gr 5;
-
121EYEBOLT; 1/4'' x 2 1/2'' G2 bent
-
131TENSION SPRING; .08'' Wire x .75'' OD x 9'' long
-
141CATENA; #8 zinc plated 24'' long;Use Configuration ''D'' for ATX 10 and 12 inch spacing;Use Configuration ''A'' for ATX700, PTX600, SDX30 and SDX40;Use Configuration ''B'' for ATX400 and PTX300
-
161PLATE; workswitch bracket;Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
171PLATE; workswitch mount;Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
181LOCK NUT PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional; Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
201BOLT Hex, 3/8'' - 16 x 3'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
201BOLT Hex, 3/8'' - 16 x 2-1/2'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
201BOLT Hex, 3/8'' - 16 x 1-3/4'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacing
-
211CAP; poly remote work switch
-
211CAP; poly remote switch 4-3/8'' x 2-3/8''
-
221SPACER; .332'' od x 1/4'' id x 3/8'' long
-
231PIPE UNION NUT; coupling 1/4''-20 x 7/8'', G2
-
241COMPRESSION SPRING; .062'' Wire x .72'' OD x 1.312'' long
-
251WASHER; 9/32'' id x 1 1/4'' x 1/16''
-
271SWITCH; micro, remote
-
282TUERCA DE BLOQUEO #6-32, GB;
-
292ARANDELA DE BLOQUEO; Ext, #6
-
301GROMMET; 5/8'' od x 1/4'' id x 3/16'' pt
-
311HARNESS; Work Switch, Tow Behind 3.05 m
-
311HARNESS; work switch tow between 12.8 m
-
322TUERCA 5/16'' - 18, Gr 5;
-
332ARANDELA DE BLOQUEO 5/16'' ID x 19/32'' OD x 1/8'' Thk;
-
352CONECTOR DE TERMINAL 22 - 16 SAE; ring 22-16awg #10 red
-
361CONECTOR ELÉCTRICO Male, 2 Pin; plastic 2c receptacle
-
372PLOT Type NS, Male, Nickel, 0.8 - 1.0mm Wire; 18-20awg copper nickel plated
-
381CONECTOR ELÉCTRICO; lock 2c receptacle
-
421SOPORTE; mount, spring;Use Configuration ''B'' for ATX400 and PTX300
-
431ANILLO; 29/32'';Use Configuration ''D'' for ATX 10 and 12 inch spacing;Use Configuration ''A'' for ATX700, PTX600, SDX30 and SDX40;Use Configuration ''B'' for ATX400 and PTX300
Seleccionar todo
Select
Ref.
0Ctd
1Disponibilidad
N.º de pieza
86987949Descripción
SERVICE KIT; assembly, remoteImg
Alts
Select
Ref.
1Ctd
1Disponibilidad
N.º de pieza
419990A1Descripción
U-BOLT; us 5/16'' x 4 1/8'' w x 4 3/4'' d 3/4'' threadImg
Alts
Select
Ref.
2Ctd
1Disponibilidad
N.º de pieza
GK-208Descripción
PLATE; bolt;SDX30 and SDX40 and Precision Disk 30 and Precision Disk 40 onlyImg
Alts
Select
Ref.
4Ctd
2Disponibilidad
N.º de pieza

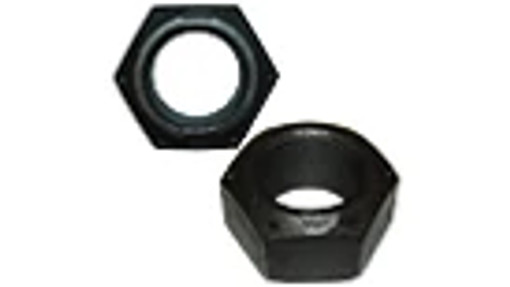

281010Descripción
CONTRE-ECROU 7/8''-14, GC;Img
Alts
Select
Ref.
5Ctd
1Disponibilidad
N.º de pieza

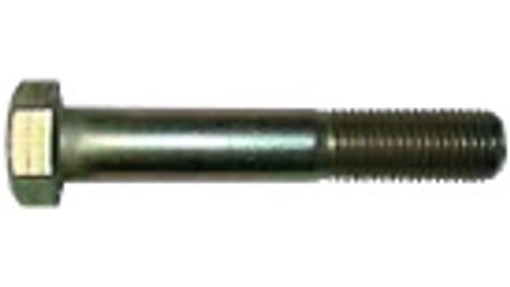

280317Descripción
PARAFUSO Hex, 1/4'' - 20 x 3'', Gr 5;Img
Alts
Select
Ref.
6Ctd
2Disponibilidad
N.º de pieza
8435Descripción
PARAFUSO #6 - 32 x 1.25''; mch #6-32'' x 1 1/4'' rh sltImg
Alts
Select
Ref.
7Ctd
1Disponibilidad
N.º de pieza
87657Descripción
PARAFUSO Hex, 5/16'' - 18 x 1-1/4'', Gr 5;Img
Alts
Select
Ref.
9Ctd
1Disponibilidad
N.º de pieza
GH-877Descripción
ALLOGGIAMENTO; remote switchImg
Alts
Select
Ref.
9Ctd
1Disponibilidad
N.º de pieza
86987949Descripción
KIT DI MANUTENZIONE; assembly, remoteImg
Alts
Select
Ref.
10Ctd
3Disponibilidad
N.º de pieza
7770Descripción
DADO Hex, 1/4 - 20, Gr 5;Img
Alts
Select
Ref.
12Ctd
1Disponibilidad
N.º de pieza

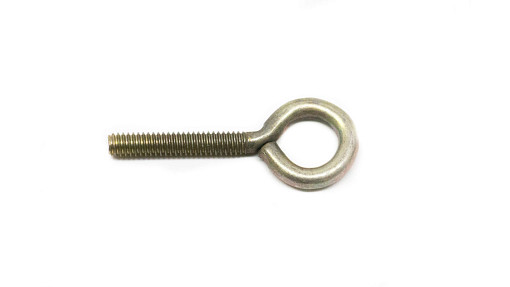

432633A1Descripción
EYEBOLT; 1/4'' x 2 1/2'' G2 bentImg
Alts
Select
Ref.
13Ctd
1Disponibilidad
N.º de pieza

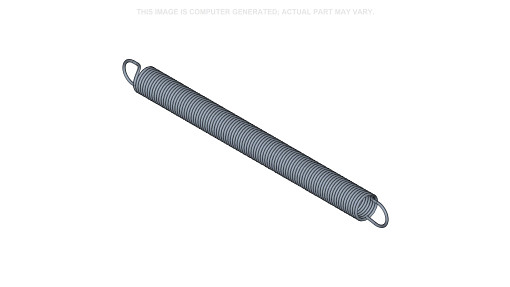

8596Descripción
TENSION SPRING; .08'' Wire x .75'' OD x 9'' longImg
Alts
Select
Ref.
14Ctd
1Disponibilidad
N.º de pieza
GH-890Descripción
CATENA; #8 zinc plated 24'' long;Use Configuration ''D'' for ATX 10 and 12 inch spacing;Use Configuration ''A'' for ATX700, PTX600, SDX30 and SDX40;Use Configuration ''B'' for ATX400 and PTX300Img
Alts
Select
Ref.
16Ctd
1Disponibilidad
N.º de pieza
351461A1Descripción
PLATE; workswitch bracket;Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
17Ctd
1Disponibilidad
N.º de pieza
351460A1Descripción
PLATE; workswitch mount;Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
18Ctd
1Disponibilidad
N.º de pieza
88902Descripción
LOCK NUT PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional; Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
20Ctd
1Disponibilidad
N.º de pieza
280161Descripción
BOLT Hex, 3/8'' - 16 x 3'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
20Ctd
1Disponibilidad
N.º de pieza
87936Descripción
BOLT Hex, 3/8'' - 16 x 2-1/2'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
20Ctd
1Disponibilidad
N.º de pieza
9706689Descripción
BOLT Hex, 3/8'' - 16 x 1-3/4'', Gr 5; Use Configuration ''D'' for ATX 10 and 12 inch spacingImg
Alts
Select
Ref.
21Ctd
1Disponibilidad
N.º de pieza
CA-158Descripción
CAP; poly remote work switchImg
Alts
Select
Ref.
21Ctd
1Disponibilidad
N.º de pieza

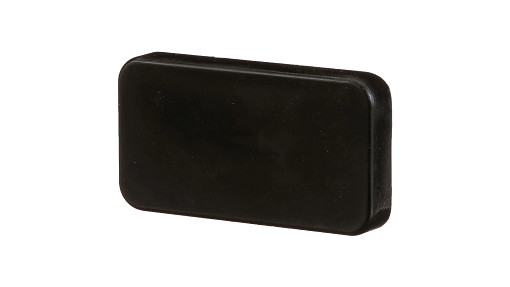

86987825Descripción
CAP; poly remote switch 4-3/8'' x 2-3/8''Img
Alts
Select
Ref.
22Ctd
1Disponibilidad
N.º de pieza
8602Descripción
SPACER; .332'' od x 1/4'' id x 3/8'' longImg
Alts
Select
Ref.
23Ctd
1Disponibilidad
N.º de pieza
8600Descripción
PIPE UNION NUT; coupling 1/4''-20 x 7/8'', G2Img
Alts
Select
Ref.
24Ctd
1Disponibilidad
N.º de pieza
8603Descripción
COMPRESSION SPRING; .062'' Wire x .72'' OD x 1.312'' longImg
Alts
Select
Ref.
25Ctd
1Disponibilidad
N.º de pieza
8601Descripción
WASHER; 9/32'' id x 1 1/4'' x 1/16''Img
Alts
Select
Ref.
28Ctd
2Disponibilidad
N.º de pieza
231-14406Descripción
TUERCA DE BLOQUEO #6-32, GB;Img
Alts
Select
Ref.
29Ctd
2Disponibilidad
N.º de pieza
80280471Descripción
ARANDELA DE BLOQUEO; Ext, #6Img
Alts
Select
Ref.
30Ctd
1Disponibilidad
N.º de pieza
8635Descripción
GROMMET; 5/8'' od x 1/4'' id x 3/16'' ptImg
Alts
Select
Ref.
31Ctd
1Disponibilidad
N.º de pieza
87508158Descripción
HARNESS; Work Switch, Tow Behind 3.05 mImg
Alts
Select
Ref.
31Ctd
1Disponibilidad
N.º de pieza

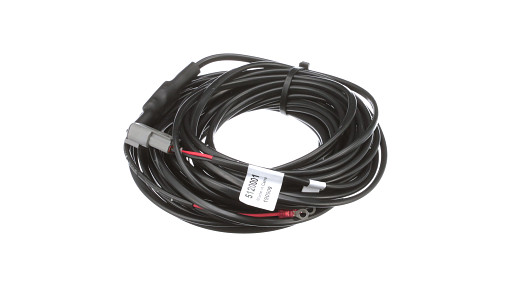

51200014Descripción
HARNESS; work switch tow between 12.8 mImg
Alts
Select
Ref.
32Ctd
2Disponibilidad
N.º de pieza
9635082Descripción
TUERCA 5/16'' - 18, Gr 5;Img
Alts
Select
Ref.
33Ctd
2Disponibilidad
N.º de pieza
80681Descripción
ARANDELA DE BLOQUEO 5/16'' ID x 19/32'' OD x 1/8'' Thk;Img
Alts
Select
Ref.
35Ctd
2Disponibilidad
N.º de pieza
51200028Descripción
CONECTOR DE TERMINAL 22 - 16 SAE; ring 22-16awg #10 redImg
Alts
Select
Ref.
36Ctd
1Disponibilidad
N.º de pieza
222136A1Descripción
CONECTOR ELÉCTRICO Male, 2 Pin; plastic 2c receptacleImg
Alts
Select
Ref.
37Ctd
2Disponibilidad
N.º de pieza
223950A1Descripción
PLOT Type NS, Male, Nickel, 0.8 - 1.0mm Wire; 18-20awg copper nickel platedImg
Alts
Select
Ref.
38Ctd
1Disponibilidad
N.º de pieza

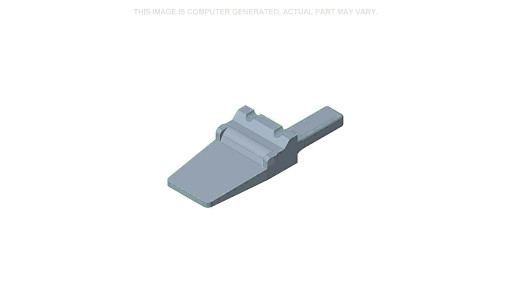

222848A1Descripción
CONECTOR ELÉCTRICO; lock 2c receptacleImg
Alts
Select
Ref.
42Ctd
1Disponibilidad
N.º de pieza

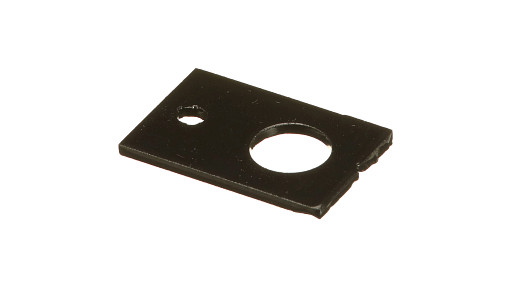

GH-235Descripción
SOPORTE; mount, spring;Use Configuration ''B'' for ATX400 and PTX300Img
Alts
Select
Ref.
43Ctd
1Disponibilidad
N.º de pieza
8434Descripción
ANILLO; 29/32'';Use Configuration ''D'' for ATX 10 and 12 inch spacing;Use Configuration ''A'' for ATX700, PTX600, SDX30 and SDX40;Use Configuration ''B'' for ATX400 and PTX300Img
Alts
