88.100.08[04] - DIA, HARVEST KIT, AFS ACCUGUIDE READY
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    4
    86624137
    UNTERLEGSCHEIBE 0.27'' ID x 0.5'' OD x 0.06'' Thk; (Not Shown)
  • 2
    1
    87676255
    KABELBAUM; Auto Guidance Steering Valve, Incl 3 - 6
  • 3
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, Steering Coil, X167, 4-Pin
  • 4
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, Enable Solenoid, X168, 2-Pin
  • 5
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X257, 10-Pin
  • 6
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, Steering Override, X165, 4-Pin
  • 7
    1
    198824C1
    TÜLLE 12.7mm ID x 41.1mm OD x 26.9mm Thk; (Not Shown)
  • 8
    10
    86566990
    KABELBINDER 292mm OAL x 4.8mm W; CABLE STRAP (Not Shown)
  • 9
    1
    87610598
    SCHALTER; Auto Guidance, (Not Shown)
  • 10
    1
    87614353
    HALTERUNG; Sensor, (Not Shown)
  • 11
    1
    120062
    SCHRAUBE Hex, M8 x 1.25 x 70mm, Cl 8.8; (Not Shown)
  • 12
    2
    15861321
    SCHRAUBE Hex, M20 x 2.5 x 30mm, Cl 8.8, Full Thd; (Not Shown)
  • 13
    2
    86509590
    RELAIS; (Not Shown)
  • 14
    1
    84131650
    KABELBAUM; Auto Guidance Chassis, Incl 15 - 22
  • 15
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X163, 24-Pin
  • 16
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X192, 10-Pin
  • 17
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X171, 4-Pin
  • 18
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X172, 4-Pin
  • 19
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X004, 34-Pin
  • 20
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X004A, 34-Pin
  • 21
    1
    223672A1
    MEHRPOL-STECKVERBIND Male, 12 Pin; X148, 12-Pin
  • 22
    1
    NSS
    KEIN EINZELVERKAUF; CONNECTOR, X162, 40-Pin
  • 23
    1
    9706690
    MUTTER Hex, M8 x 1.25, Cl 8, ZND; (Not Shown)
  • 24
    6
    322355
    TELLERFEDER M4 Bolt Size x 10mm OD x 0.9mm Thk; (Not Shown)
  • 25
    6
    86050251
    SCHRAUBE Phillips Drive, Pan HD, M4 x 25mm, Cl 4.8; (Not Shown)
  • 26
    2
    322358
    TELLERFEDER M8 Bolt Size x 18mm OD x 1.4mm Thk; (Not Shown)
  • 27
    6
    100012
    MUTTER Hex, M4 x 0.7, Cl 8, ZND; (Not Shown)
  • 28
    4
    409-7412
    SCHRAUBE Hex Flg, 1/4'' - 20 x 3/4'', Spcl; (Not Shown)
  • 29
    4
    425-104
    MUTTER 1/4''-20, Cl 5; (Not Shown)
  • 30
    1
    426-1096
    SCHRAUBE Hex, 5/8'' - 11 x 6'', Gr 8; (Not Shown)
  • 31
    3
    515-2163
    KABELSCHELLE 1/8'', Insul, 1/4'' Bolt; (Not Shown)
  • 32
    1
    87698761
    FLANSCHSCHRAUBE Hex, M6 x 60mm, Cl 10.9; (Not Shown)
  • 33
    2
    87698753
    FLANSCHSCHRAUBE M6 x 12mm, Cl 10.9, Full Thd; (Not Shown)
  • 34
    1
    87492891
    RINNE; Harness, (Not Shown)
  • 35
    1
    87723298
    HALTERUNG; Steering Sensor Cover, (Not Shown)
  • 36
    1
    515-2395
    KLEMME 3/8'', Insul, 3/8'' Bolt; (Not Shown)
  • 37
    2
    87301498
    FLANSCHMUTTER Hex, M6 x 1.0, Cl 10; (Not Shown)
  • 38
    4
    87016
    UNTERLEGSCHEIBE 0.41'' ID x 0.81'' OD x 0.07'' Thk; (Not Shown)
  • 39
    1
    87698835
    FLANSCHSCHRAUBE M10 x 20mm, Full Thd, Cl 10.9; (Not Shown)
  • 40
    1
    84139340
    LEITUNG; (Not Shown)
  • 41
    1
    84180745
    SENSOR; Sensor Assembly, Auto Guidance Manual Override (Not Shown)
  • 42
    1
    84548664
    SERVICE-SATZ; DIA, AFS Accuguide Ready, Incl 1 - 41 (84548688- Auto Guide DIA, 87730769 Auto Guide Trimble DIA, 84164314 Package Autoguidance Hydraulics, 84548714 Auto Guide Install Manual & 84513643 Nav II Controller Mounting Bracket))

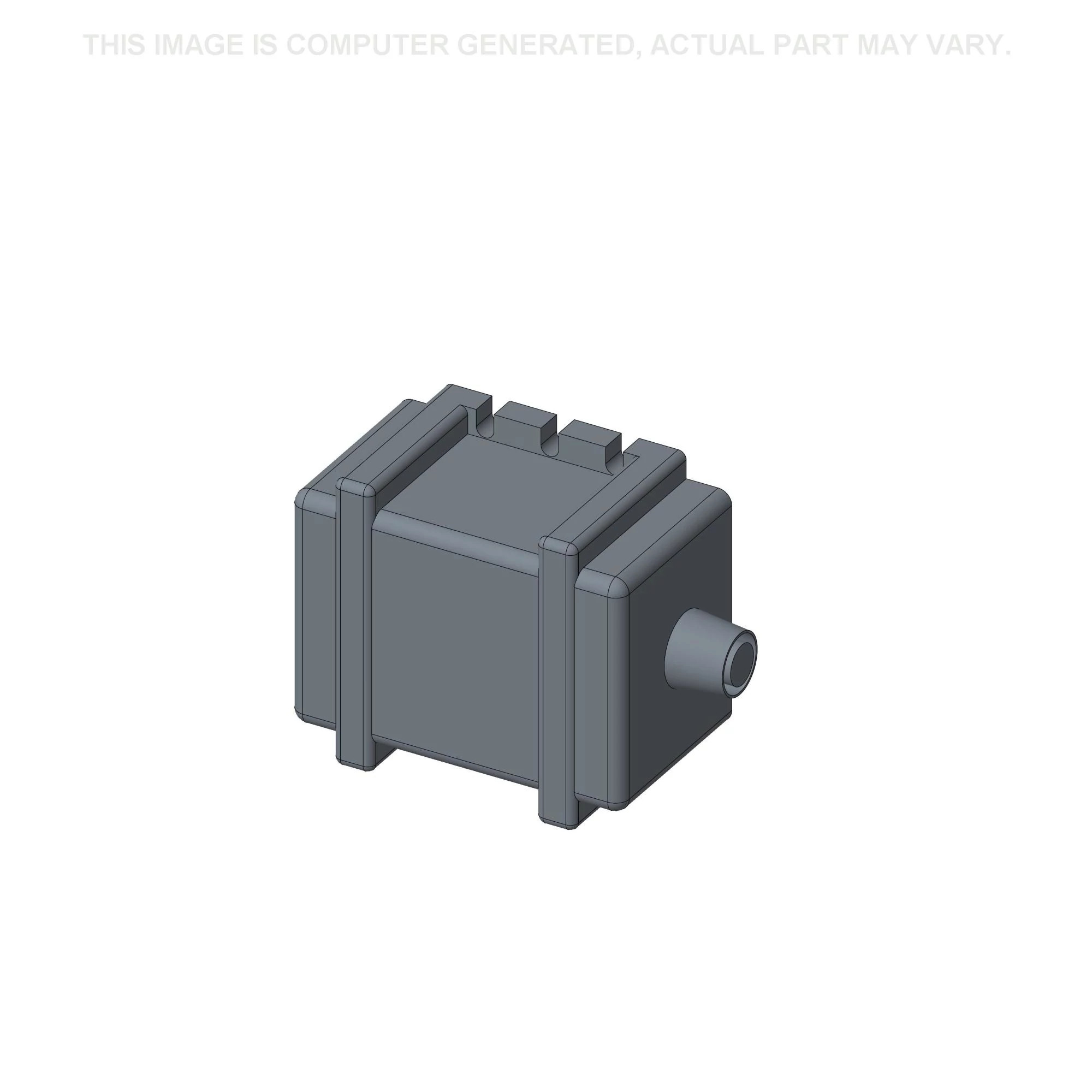

  • 43
    1
    87743199R
    AUSTAUSCH-MODUL REMAN-ECU -- AUTOSENSE; Auto Sense, (Not Shown)
  • 43
    1
    87743199
    MODUL MODULE, AUTOSENSE; Auto Sense, (Not Shown)

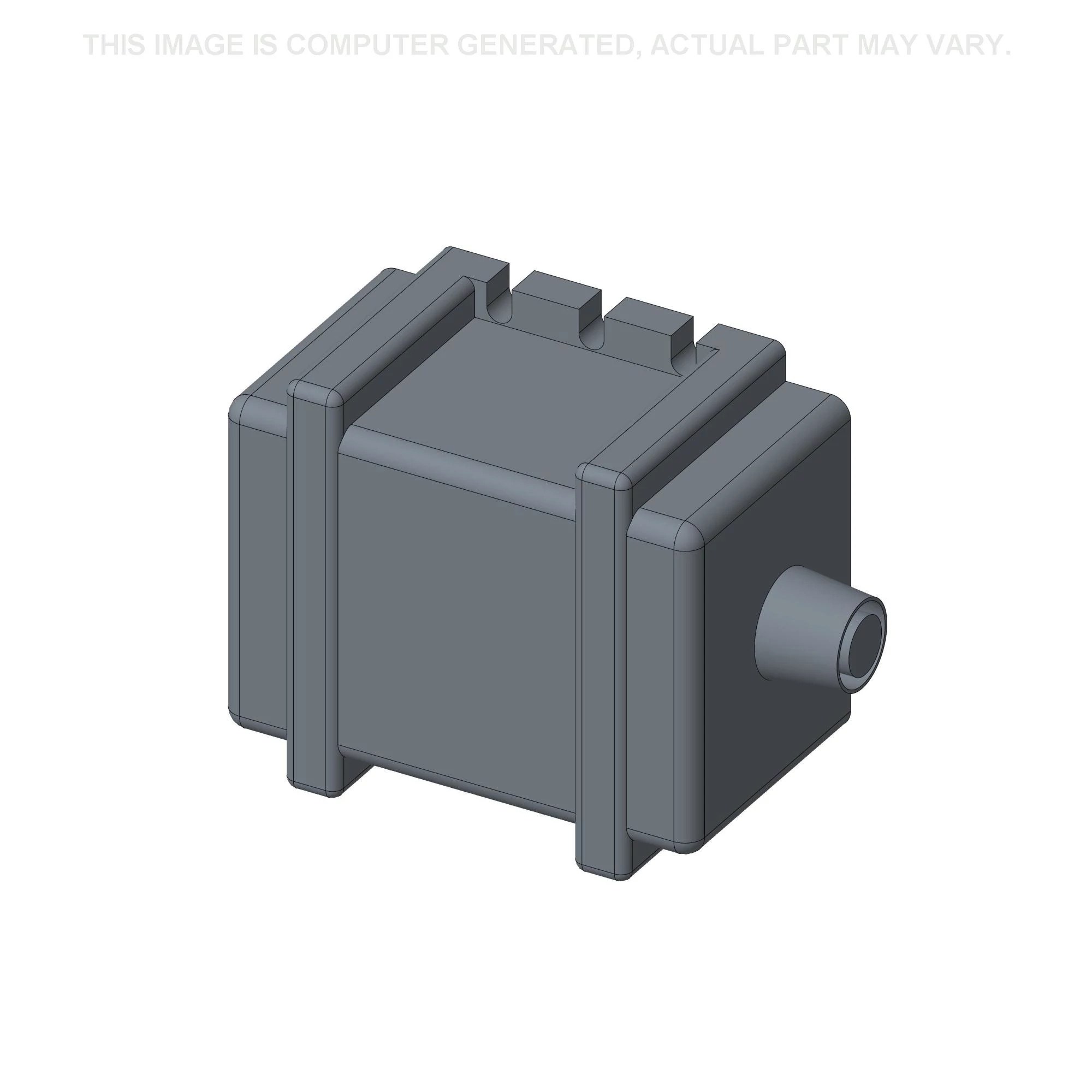

  • 43
    1
    87743199C
    HAUPTBAUTEIL-ELEKTRONIKSTEUERGERÄT CORE-ECU -- AUTOSENSE; Auto Sense, (Not Shown)
  • 44
    1
    87620805
    KABELBAUM; Trimble Auto Sense To Combine, (Not Shown)
  • 45
    1
    87701803
    SCHLAUCH; (Not Shown) Load Sense Hose
  • 46
    1
    84131659
    SENSOR; Steering Sensor (Not Shown)
  • 47
    1
    87723298
    HALTERUNG; Bracket For Steering Sensor (Not Shown)
