08-07 - AUTOMATIC TRIP BEAM HYDRAULIC CYLINDER, 4 ID X 4-1/2 INCH STROKE
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1272225C91
    CYLINDER ASSY. 38.1mm Rod, 105mm Stroke; CYLINDER ASSEMBLY - 102 (4) ID x 114 mm (4-1/2 inch) stroke, automatic trip beam
  • 1
    1
    NSS
    PAS VENDU SÉPARÉMENT; BODY - cylinder (Order 1272225C91 complete cylinder)
  • 2
    1
    133389C2
    VERIN; GLAND - cylinder, front
  • 3
    1
    238-5240
    JOINT TORIQUE 94.8mm ID x 3.53mm Thk, NBR; Gland seal -240, 70 Duro, 3.734'' ID x .139'' Thk
  • 4
    1
    403460R1
    JOINT RACLEUR 38mm ID x 50.9mm OD x 7.94mm Thk; WIPER - seal, piston rod
  • 5
    1
    133381C1
    TIGE; - piston
  • 6
    1
    237-6012
    JOINT TORIQUE 0.116'' Thk x 0.924'' ID, -912, Cl 6, 90 Duro; 12-1, 90 Duro, .924 ID x .116'' Thk, Piston rod to piston
  • 7
    1
    1272224C1
    PISTON; - cylinder
  • 8
    1
    1272226C1
    BAGUE D'ETANCHEITE; - piston, with extrusion ring
  • 9
    1
    383006R1

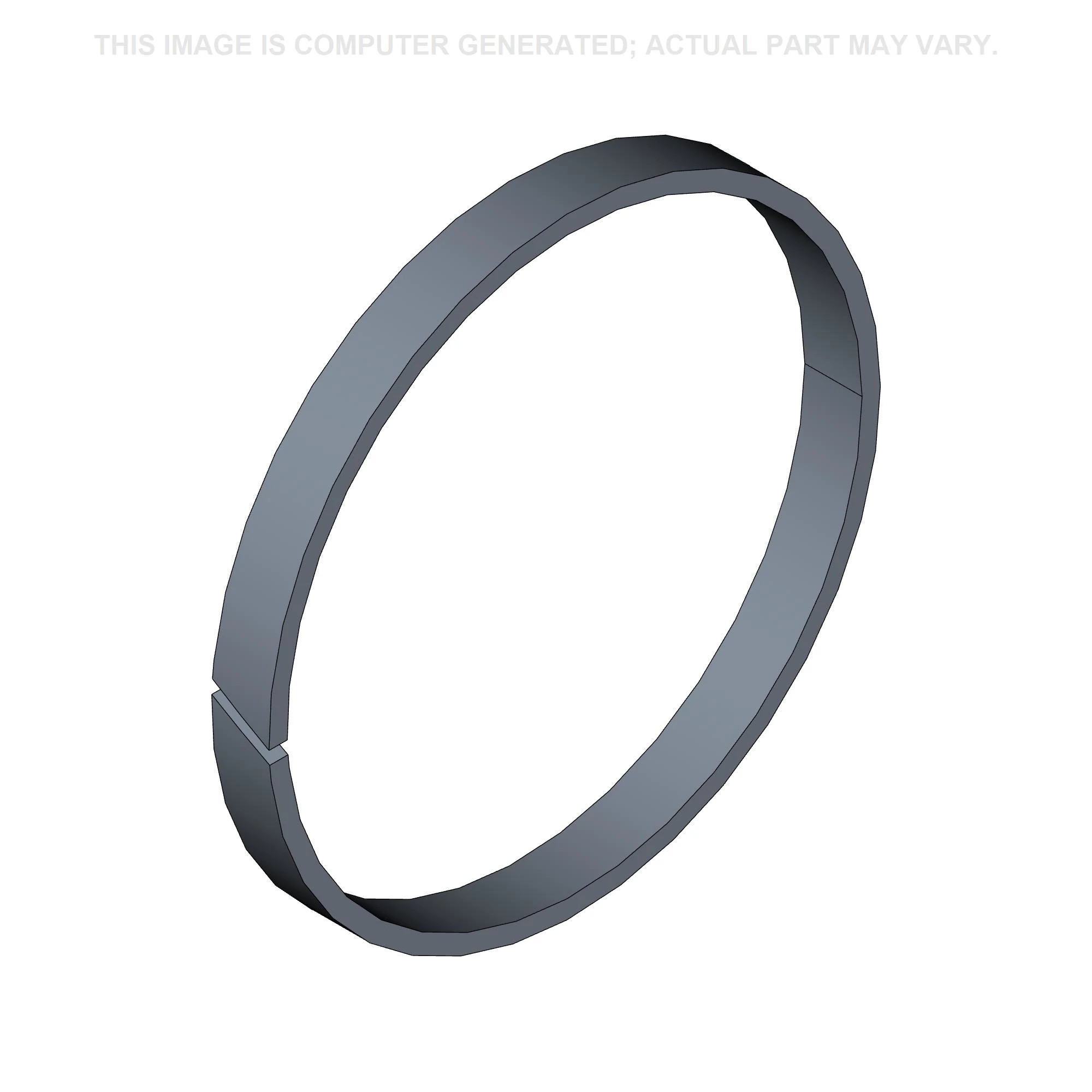

    ANNEAU; - wear, piston
  • 10
    1
    140600C1
    FIL; WIRE - retaining, bulk, 12-1/2 inch (319 mm) long, cut to length as required
  • 11
    1
    119203C1
    SEAL; SEAL - piston rod
  • 12
    1
    106671
    GRAISSEUR 1/8''-27 NPT x .50'' lg, Press Relief; VALVE - pressure relief
  • 1
    1272507C91
    KIT DE JOINTS; - seal, cylinder repair, no longer available, order REF. 3, 4, 6 and 8 - 12
Sélectionner Tout

Select

Ref.

Qté

1

Disponibilité

N° de pièce

1272225C91

Description

CYLINDER ASSY. 38.1mm Rod, 105mm Stroke; CYLINDER ASSEMBLY - 102 (4) ID x 114 mm (4-1/2 inch) stroke, automatic trip beam


Alts

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; BODY - cylinder (Order 1272225C91 complete cylinder)


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

133389C2

Description

VERIN; GLAND - cylinder, front


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

238-5240

Description

JOINT TORIQUE 94.8mm ID x 3.53mm Thk, NBR; Gland seal -240, 70 Duro, 3.734'' ID x .139'' Thk


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

403460R1

Description

JOINT RACLEUR 38mm ID x 50.9mm OD x 7.94mm Thk; WIPER - seal, piston rod


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

133381C1

Description

TIGE; - piston


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

237-6012

Description

JOINT TORIQUE 0.116'' Thk x 0.924'' ID, -912, Cl 6, 90 Duro; 12-1, 90 Duro, .924 ID x .116'' Thk, Piston rod to piston


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

1272224C1

Description

PISTON; - cylinder


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

1272226C1

Description

BAGUE D'ETANCHEITE; - piston, with extrusion ring


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

383006R1

Description

ANNEAU; - wear, piston


Alts

Select

Ref.

10

Qté

1

Disponibilité

N° de pièce

140600C1

Description

FIL; WIRE - retaining, bulk, 12-1/2 inch (319 mm) long, cut to length as required


Alts

Select

Ref.

11

Qté

1

Disponibilité

N° de pièce

119203C1

Description

SEAL; SEAL - piston rod


Alts

Select

Ref.

12

Qté

1

Disponibilité

N° de pièce

106671

Description

GRAISSEUR 1/8''-27 NPT x .50'' lg, Press Relief; VALVE - pressure relief


Alts

Select

Ref.

Qté

1

Disponibilité

N° de pièce

1272507C91

Description

KIT DE JOINTS; - seal, cylinder repair, no longer available, order REF. 3, 4, 6 and 8 - 12


Alts
