10.500.AA - RESERVOIR DEF/ADBLUE™
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    86050300
    FLANGE NUT M6 x 1.0, Cl 10;
  • 2
    1
    84248007
    NOZZLE; Filler Neck
  • 3
    1
    86625032
    HOSE CLAMP 88.9mm ID - 65mm ID;
  • 4
    1
    84198813
    FILTER CARTRIDGE; Filler Neck, DEF, Assy, Remote, Incl 16 - 19

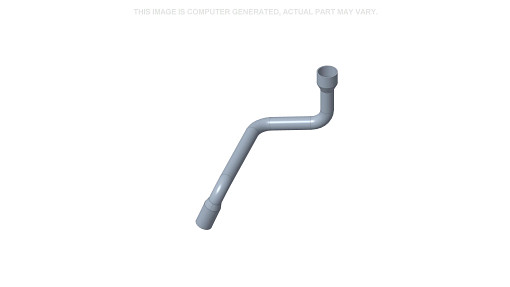

  • 5
    1
    84256096
    HOSE; Def Tank, 403.1mm OAL
  • 6
    1

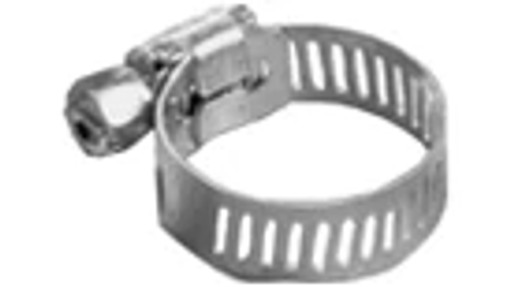

    86624194
    HOSE CLAMP 1.81'' - 2.75'', Worm Gear;
  • 7
    1

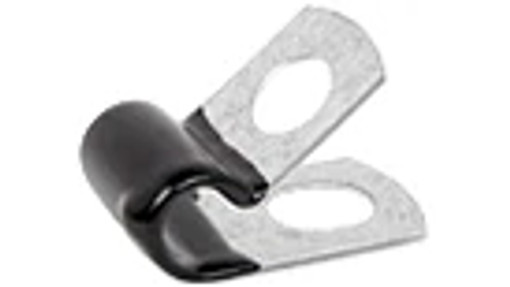

    84305554
    HOSE CLAMP 47.6mm, Coat, P Type; M6 x 47.6mm ID
  • 8
    1

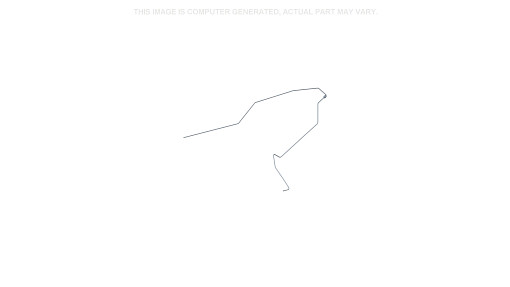

    47515976
    HOSE; Vent, Incl 20 - 23

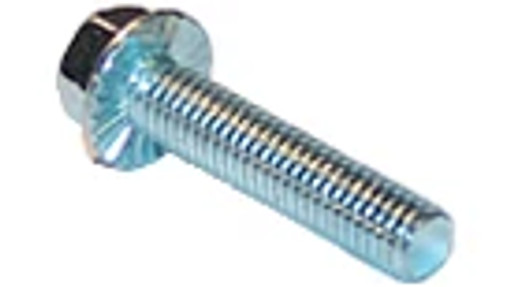

  • 9
    1
    86511893
    SERRATED BOLT Hex Serr, M6 x 12mm;
  • 10
    3
    87675531
    VIS A EMBASE M6 x 26.6mm, Cl 10.9;

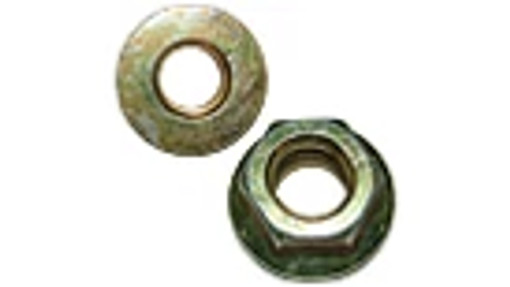

  • 11
    3
    87301498
    FLANGE NUT Hex, M6 x 1.0, Cl 10;
  • 12
    1

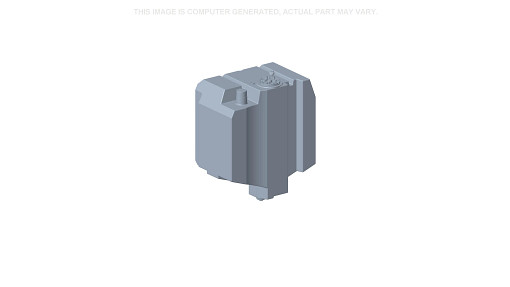

    84151000
    TANK; Def, Incl 13 - 15, 24
  • 13
    1
    47512674
    CAPTEUR; Def Level
  • 13
    1
    47512674R
    REMAN-SENSOR SENSOR DEF; Reman DEF/ADBLUE Level
  • 13
    1

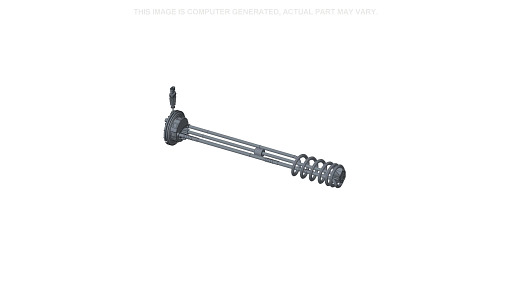

    47512674C
    CORE-SENSOR SENSOR DEF; Core Return
  • 14
    1
    84208502
    BOUCHON 10mm OD x 42.4mm L; Red, 10mm OD x 42.4mm OAL
  • 15
    1

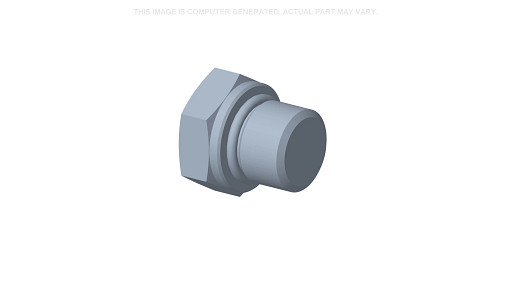

    84234574
    PLUG Hex, M18 x 1.5; M18 x 1.5, Incl 24
  • 16
    1

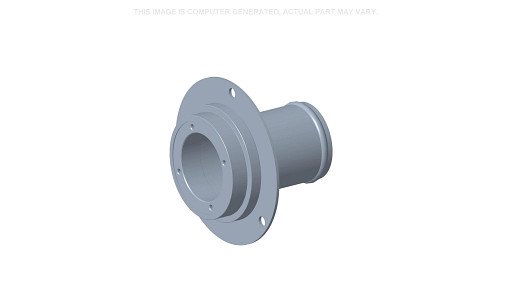

    84315307
    FILLER; Fuel Neck Filler, Reducer
  • 17
    1
    87483158
    FILLER NECK; Fuel, Reducer, Incl 25
  • 18
    1
    NSS
    NOT SOLD SEPARAT; Filter, DEF/ADBLUE, Incl with 17
  • 19
    1

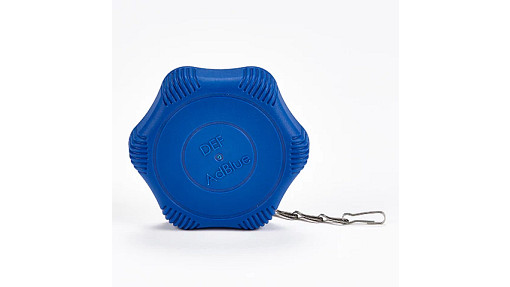

    84206552
    FILLER CAP Male; DEF/ADBLUE
  • 20
    1
    47515967
    HOSE; Vent Line, 11.25mm ID x 12.5mm OD x 2800mm OAL
  • 21
    1
    D139225
    FILTER, FUEL 9.5mm x 9.5mmTube OD x 98mm L; In - Line, 48.5mm OD x 98mm OAL
  • 22
    1
    47515974
    HOSE; Vent Line, 11.25mm ID x 12.5mm OD x 3714mm OAL
  • 23
    2
    86637701
    HOSE CLAMP 12.45mm - 12.95mm;
  • 24
    1
    86598101
    JOINT TORIQUE 2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro;
  • 25
    1
    84186232
    RING 64mm ID x 77mm OD x 11mm Thk; O - Ring
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

86050300

Description

FLANGE NUT M6 x 1.0, Cl 10;


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

84248007

Description

NOZZLE; Filler Neck


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

86625032

Description

HOSE CLAMP 88.9mm ID - 65mm ID;


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

84198813

Description

FILTER CARTRIDGE; Filler Neck, DEF, Assy, Remote, Incl 16 - 19


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

84256096

Description

HOSE; Def Tank, 403.1mm OAL


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

86624194

Description

HOSE CLAMP 1.81'' - 2.75'', Worm Gear;


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

84305554

Description

HOSE CLAMP 47.6mm, Coat, P Type; M6 x 47.6mm ID


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

47515976

Description

HOSE; Vent, Incl 20 - 23


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

86511893

Description

SERRATED BOLT Hex Serr, M6 x 12mm;


Alts

Select

Ref.

10

Qté

3

Disponibilité

N° de pièce

87675531

Description

VIS A EMBASE M6 x 26.6mm, Cl 10.9;


Alts

Select

Ref.

11

Qté

3

Disponibilité

N° de pièce

87301498

Description

FLANGE NUT Hex, M6 x 1.0, Cl 10;


Alts

Select

Ref.

12

Qté

1

Disponibilité

N° de pièce

84151000

Description

TANK; Def, Incl 13 - 15, 24


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

47512674

Description

CAPTEUR; Def Level


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

47512674R

Description

REMAN-SENSOR SENSOR DEF; Reman DEF/ADBLUE Level


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

47512674C

Description

CORE-SENSOR SENSOR DEF; Core Return


Alts

Select

Ref.

14

Qté

1

Disponibilité

N° de pièce

84208502

Description

BOUCHON 10mm OD x 42.4mm L; Red, 10mm OD x 42.4mm OAL


Alts

Select

Ref.

15

Qté

1

Disponibilité

N° de pièce

84234574

Description

PLUG Hex, M18 x 1.5; M18 x 1.5, Incl 24


Alts

Select

Ref.

16

Qté

1

Disponibilité

N° de pièce

84315307

Description

FILLER; Fuel Neck Filler, Reducer


Alts

Select

Ref.

17

Qté

1

Disponibilité

N° de pièce

87483158

Description

FILLER NECK; Fuel, Reducer, Incl 25


Alts

Select

Ref.

18

Qté

1

Disponibilité

N° de pièce

NSS

Description

NOT SOLD SEPARAT; Filter, DEF/ADBLUE, Incl with 17


Alts

Select

Ref.

19

Qté

1

Disponibilité

N° de pièce

84206552

Description

FILLER CAP Male; DEF/ADBLUE


Alts

Select

Ref.

20

Qté

1

Disponibilité

N° de pièce

47515967

Description

HOSE; Vent Line, 11.25mm ID x 12.5mm OD x 2800mm OAL


Alts

Select

Ref.

21

Qté

1

Disponibilité

N° de pièce

D139225

Description

FILTER, FUEL 9.5mm x 9.5mmTube OD x 98mm L; In - Line, 48.5mm OD x 98mm OAL


Alts

Select

Ref.

22

Qté

1

Disponibilité

N° de pièce

47515974

Description

HOSE; Vent Line, 11.25mm ID x 12.5mm OD x 3714mm OAL


Alts

Select

Ref.

23

Qté

2

Disponibilité

N° de pièce

86637701

Description

HOSE CLAMP 12.45mm - 12.95mm;


Alts

Select

Ref.

24

Qté

1

Disponibilité

N° de pièce

86598101

Description

JOINT TORIQUE 2.2mm Thk x 15.3mm ID, Cl 6, 90 Duro;


Alts

Select

Ref.

25

Qté

1

Disponibilité

N° de pièce

84186232

Description

RING 64mm ID x 77mm OD x 11mm Thk; O - Ring


Alts
