TABLE OF CONTENTS
DIAGRAM
PART LIST
EFFACER TOUT
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
-
11CZĘŚCI MOCUJĄCE; MOUNTING BRACKET
-
21PARAFANGO; - right rear
-
31CANALE; MOUNTING CHANNEL
-
42TIRANTE;
-
51ALBERO; - pivot
-
62COTTER PIN 1/4'' x 1 3/4''; PIN, Split (Cotter), 1/4'' x 1 3/4''
-
71PIN; SHAFT - lock
-
82PIN; HAIR PIN
-
91PLATE; - U
-
101U-BOLT; U BOLT
-
121LOCK VALVE; HYDRA-BORE VALVE ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.
-
151COTTER PIN 1/16'' x 1/2''; PIN, SPLIT (COTTER), 1/16'' x 1/2''
-
161LINK; VALVE LINK (ASA #50 conn)
-
171BRACKET; - mounting
-
181BOLT Hex, 1/2'' - 13 x 2 1/2'', Gr 5; HHCS - (1/2 x 2-1/2 NC)
-
191PODKŁADKA 7/16''; (1/2 - flat)
-
201KOREK SPUSTOWY Hex Soc, 3/8''-18 NPTF; PLUG - pressure beyond (Level seal)
-
21390 ELBOW 90 Degree Elbow, 7/8'' - 14 Male JIC x 7/8'' - 14 Male ORB; (7/8 ORB x 7/8 JIC Fe Sw) 90?, 7/8''-14, 37? x 7/8''-14, O-Ring
-
227O-RING 0.097'' Thk x 0.755'' ID, -910, Cl 6, 90 Duro; O RING
-
241TUBO 12.70 mm ID x 863.60 mm, SAE 100R1;
-
251ELBOW 90 Degree, 1/8'' NPTF Male x 1/8'' NPSM Fem Sw; - 90 degrees
-
271ADAPTER; ELBOW - 90 degree, special
-
281TEE 7/8''-14, 37 Degree; (7/8 JIC M)
-
301PRZEWÓD HYDRAULICZNY 12.70 mm ID x 1041.40 mm, SAE 100R1; 12.70 mm ID x 1041.40 mm, SAE 100R1
-
311HYDRAULIC HOSE 12.70 mm ID x 660.40 mm, SAE 100R1; 12.70 mm ID x 660.40 mm, SAE 100R1
-
321ELBOW 90 Degree Elbow, 7/8'' - 14 Male JIC x 3/4'' - 14 Male NPTF; - 90 degree (3/4 MP x 7/8 JIC M)
-
341GEARBOX ASSY; GEAR CASE ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.
-
351MOTOR; & GEAR ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.
-
372BOLT Hex, 3/8'' - 16 x 1-1/2'', Gr 5;
-
382WASHER 10mm ID x 22mm OD x 2mm Thk; (3/8 - flat)
-
392LOCK NUT 3/8''-16, GA; NUT (3/8 NC hex - lock)
-
404BOLT Hex, 1/2'' - 13 x 2-1/4'', Gr 5; Hex, 1/2''-13 x 2 1/4'', G5
-
4110LOCK NUT 1/2''-13, GA; NUT (1/2 NC Hex - lock)
-
422COTTER PIN 1/8'' x 1''; PIN, SPLIT (COTTER), 1/8'' x 1''
-
434BOLT Hex, 5/16'' - 18 x 3/4'', Gr 5; Hex, 5/16''-18 x 3/4'', G5, Full Thd
-
444LOCK NUT Prev Torque, Hex, 5/16'' - 18, Gr A; NUT (5/16 NC hex - lock)
Sélectionner Tout
Select
Ref.
1Qté
1Disponibilité
N° de pièce
H564039Description
CZĘŚCI MOCUJĄCE; MOUNTING BRACKETImg
Alts
Select
Ref.
6Qté
2Disponibilité
N° de pièce
132-307Description
COTTER PIN 1/4'' x 1 3/4''; PIN, Split (Cotter), 1/4'' x 1 3/4''Img
Alts
Select
Ref.
12Qté
1Disponibilité
N° de pièce
H544718Description
LOCK VALVE; HYDRA-BORE VALVE ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.Img
Alts
Select
Ref.
15Qté
1Disponibilité
N° de pièce
132-328Description
COTTER PIN 1/16'' x 1/2''; PIN, SPLIT (COTTER), 1/16'' x 1/2''Img
Alts
Select
Ref.
16Qté
1Disponibilité
N° de pièce
B12505Description
LINK; VALVE LINK (ASA #50 conn)Img
Alts
Select
Ref.
18Qté
1Disponibilité
N° de pièce
80087972Description
BOLT Hex, 1/2'' - 13 x 2 1/2'', Gr 5; HHCS - (1/2 x 2-1/2 NC)Img
Alts
Select
Ref.
19Qté
1Disponibilité
N° de pièce
195-105Description
PODKŁADKA 7/16''; (1/2 - flat)Img
Alts
Select
Ref.
20Qté
1Disponibilité
N° de pièce
221-842Description
KOREK SPUSTOWY Hex Soc, 3/8''-18 NPTF; PLUG - pressure beyond (Level seal)Img
Alts
Select
Ref.
21Qté
3Disponibilité
N° de pièce
218-5107Description
90 ELBOW 90 Degree Elbow, 7/8'' - 14 Male JIC x 7/8'' - 14 Male ORB; (7/8 ORB x 7/8 JIC Fe Sw) 90?, 7/8''-14, 37? x 7/8''-14, O-RingImg
Alts
Select
Ref.
22Qté
7Disponibilité
N° de pièce
237-6010Description
O-RING 0.097'' Thk x 0.755'' ID, -910, Cl 6, 90 Duro; O RINGImg
Alts
Select
Ref.
24Qté
1Disponibilité
N° de pièce
H109470Description
TUBO 12.70 mm ID x 863.60 mm, SAE 100R1;Img
Alts
Select
Ref.
25Qté
1Disponibilité
N° de pièce
218-933Description
ELBOW 90 Degree, 1/8'' NPTF Male x 1/8'' NPSM Fem Sw; - 90 degreesImg
Alts
Select
Ref.
27Qté
1Disponibilité
N° de pièce
H211557Description
ADAPTER; ELBOW - 90 degree, specialImg
Alts
Select
Ref.
28Qté
1Disponibilité
N° de pièce
218-595Description
TEE 7/8''-14, 37 Degree; (7/8 JIC M)Img
Alts
Select
Ref.
30Qté
1Disponibilité
N° de pièce
H211821Description
PRZEWÓD HYDRAULICZNY 12.70 mm ID x 1041.40 mm, SAE 100R1; 12.70 mm ID x 1041.40 mm, SAE 100R1Img
Alts
Select
Ref.
31Qté
1Disponibilité
N° de pièce
H246298Description
HYDRAULIC HOSE 12.70 mm ID x 660.40 mm, SAE 100R1; 12.70 mm ID x 660.40 mm, SAE 100R1Img
Alts
Select
Ref.
32Qté
1Disponibilité
N° de pièce
218-494Description
ELBOW 90 Degree Elbow, 7/8'' - 14 Male JIC x 3/4'' - 14 Male NPTF; - 90 degree (3/4 MP x 7/8 JIC M)Img
Alts
Select
Ref.
34Qté
1Disponibilité
N° de pièce
H511105Description
GEARBOX ASSY; GEAR CASE ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.Img
Alts
Select
Ref.
35Qté
1Disponibilité
N° de pièce
H555912Description
MOTOR; & GEAR ASSY;Refer to Davis Hydra-Bore Attachment Parts Catalog for detail parts list catalog P/N H005827.Img
Alts
Select
Ref.
37Qté
2Disponibilité
N° de pièce
113-209Description
BOLT Hex, 3/8'' - 16 x 1-1/2'', Gr 5;Img
Alts
Select
Ref.
38Qté
2Disponibilité
N° de pièce
195-103Description
WASHER 10mm ID x 22mm OD x 2mm Thk; (3/8 - flat)Img
Alts
Select
Ref.
39Qté
2Disponibilité
N° de pièce
230-4216Description

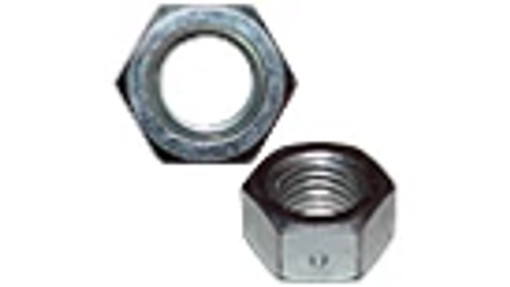

LOCK NUT 3/8''-16, GA; NUT (3/8 NC hex - lock)Img
Alts
Select
Ref.
40Qté
4Disponibilité
N° de pièce
113-441Description
BOLT Hex, 1/2'' - 13 x 2-1/4'', Gr 5; Hex, 1/2''-13 x 2 1/4'', G5Img
Alts
Select
Ref.
41Qté
10Disponibilité
N° de pièce
131-1182Description
LOCK NUT 1/2''-13, GA; NUT (1/2 NC Hex - lock)Img
Alts
Select
Ref.
42Qté
2Disponibilité
N° de pièce
132-310Description
COTTER PIN 1/8'' x 1''; PIN, SPLIT (COTTER), 1/8'' x 1''Img
Alts
Select
Ref.
43Qté
4Disponibilité
N° de pièce
113-102Description
BOLT Hex, 5/16'' - 18 x 3/4'', Gr 5; Hex, 5/16''-18 x 3/4'', G5, Full ThdImg
Alts
Select
Ref.
44Qté
4Disponibilité
N° de pièce
131-176Description
LOCK NUT Prev Torque, Hex, 5/16'' - 18, Gr A; NUT (5/16 NC hex - lock)Img
Alts
