02-08 - POMPE À EAU, 4-390 MOTEUR
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    A77703
    WATER PUMP; Replaces A77471, - JAF0041367, Also Order J903820, (4) 627-8030, (4) H426775, JAF0041368 - JAF0066816, Also Order H437716, (4) 614-10030, (4) 496-21041., Incl. 1 - 3, No Longer Available, Order J286277, See Fig 02-09
  • 1
    AR77703
    PUMP; Replaces A77471, - JAF0041367, Also Order J903820, (4) 627-8030, (4) H426775, JAF0041368 - JAF0066816, Also Order H437716, (4) 614-10030, (4) 496-21041., Incl. 1 - 3, No Longer Available, Order J286277, See Fig 02-09
  • 1
    AC77703
    CORE-WATER PUMP WATER PUMP; Replaces A77471, - JAF0041367, Also Order J903820, (4) 627-8030, (4) H426775, JAF0041368 - JAF0066816, Also Order H437716, (4) 614-10030, (4) 496-21041., Incl. 1 - 3, No Longer Available, Order J286277, See Fig 02-09
  • 1
    A77703GV
    WATER PUMP; Value, Water Pump Assy.
  • 1
    J286278R
    REMAN-WATER PUMP WATER PUMP; 1845C
  • 1
    J286278C
    CORE-WATER PUMP WATER PUMP; Return Number
  • 1
    1
    NSS
    NOT SOLD SEPARAT; Pump Assy
  • 2
    1
    NSS
    NOT SOLD SEPARAT; Pulley
  • 3
    1
    J906698
    RUBBER SEAL Square, 5.16mm Thk x 88.27mm ID; 3-1/2 ID x 3/16, Replaces 238-5341
  • 4
    2
    J900227
    BOLT Hex, M8 x 1.25 x 22mm, Cl 10.9;
  • 8
    1

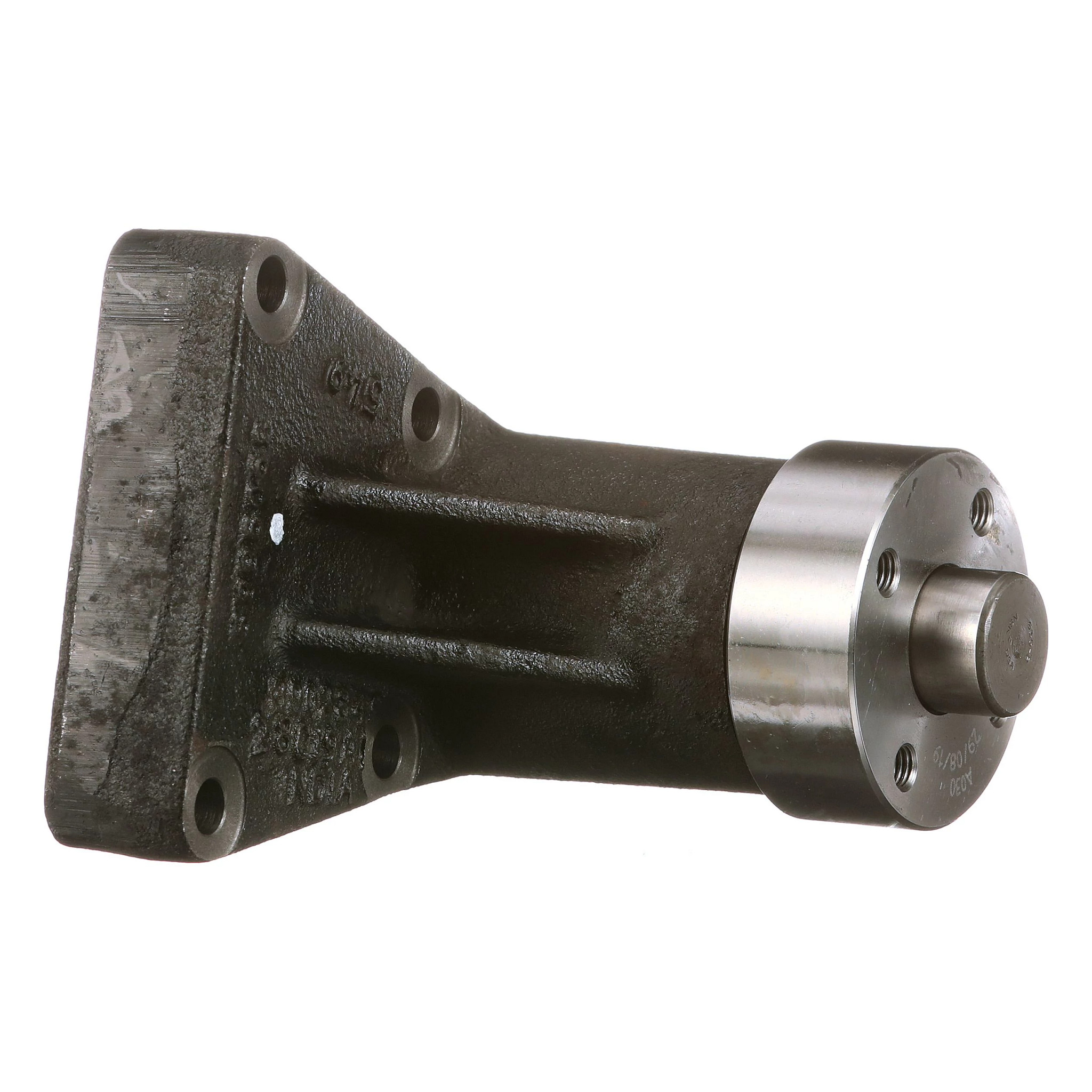

    J909889
    BRACKET; - JAF0041367;Bearing,Fan hub,and collar for shaft NSS
  • 8
    1
    J911205
    BRACKET; JAF0041368 -
  • 10
    2
    844-8030
    BOLT Hex, M8 x 1.25 x 30mm, Cl 8.8;
  • 11
    2
    854-8040
    BOLT Hvy Hex, M8 x 40mm, Cl 10.9;
  • 12
    1

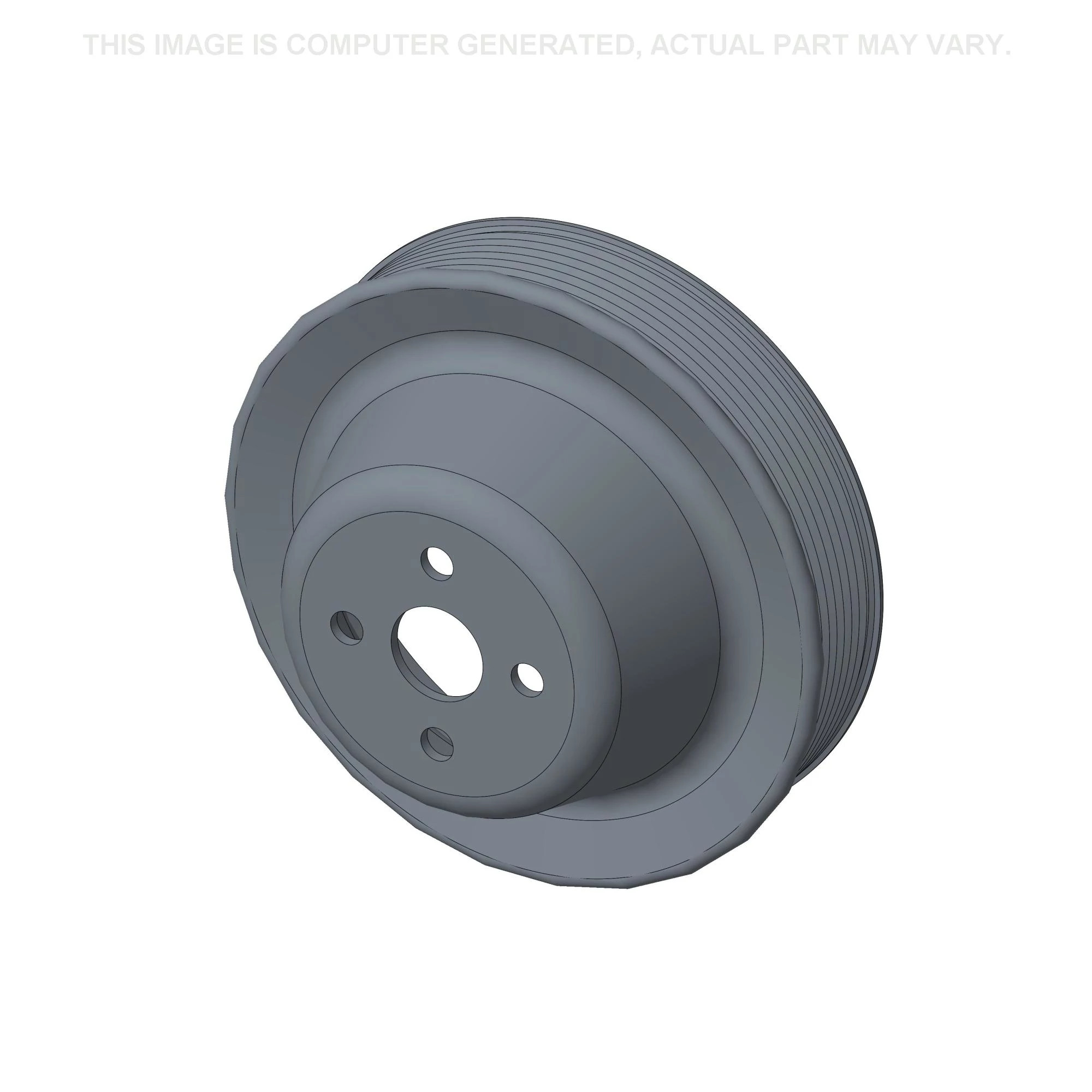

    J914463
    PULLEY 8 Rib, 165.25mm OD, 50mm Bolt Pattern; - JAF0041367
  • 12
    1
    J914462
    PULLEY 8 Rib, 165.25mm OD, 60mm Bolt Pattern;
  • 12
    1
    87739401
    PULLEY 207.26mm OD; European Models, JAF0101487 -, North American 89 DBA Noise Kits, Replaces J914461
  • 15
    1
    J904550
    BRACKET; European Models, - JAF0101486, All North American Models, No Longer Used, For Service Order J925195
  • 15
    1
    J919985
    SUPPORT; European Models JAF0101487 -, No Longer Used, For Service, Order J925207
  • 16
    1

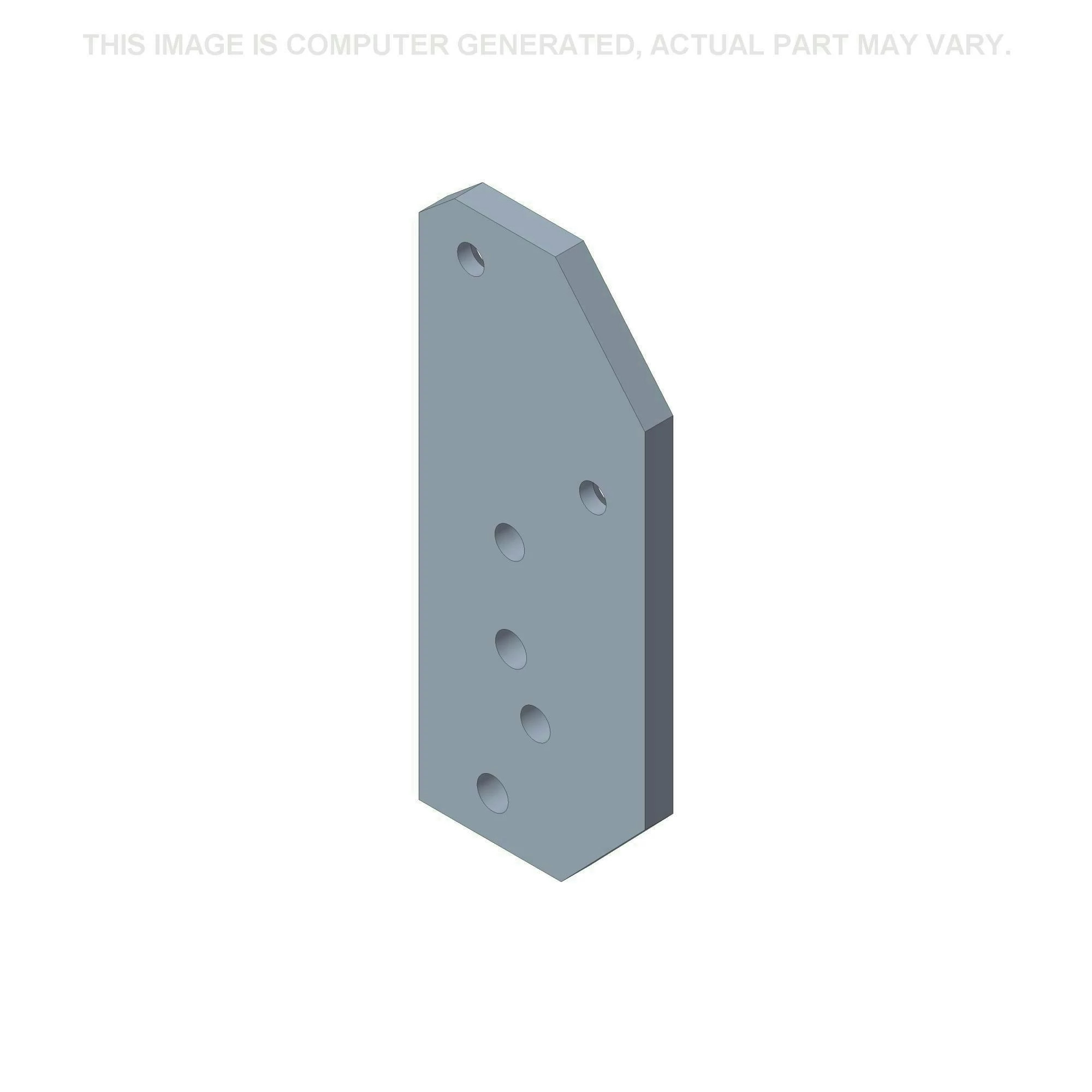

    J925195
    SUPPORT; European Models, - JAF0101486, All North American Models
  • 16
    1
    J925207
    SUPPORT; European Models, JAF0101487 -
  • 16
    1
    J925196
    BRACKET; North American 89 DBA Noise Kits
  • 17
    2
    J925186
    SCREW Torx, M8 x 1.25 x 25mm, Cl 10.9; Use with J904550, J919985
  • 18
    3
    J925186
    SCREW Torx, M8 x 1.25 x 25mm, Cl 10.9; Use with J925195, J925207
  • 19
    1
    845-8025
    BOLT Hex Flg, M8 x 25mm, Cl 8.8; Use with J925195, J925207
  • 20
    1
    J918944
    BELT TENSIONER; Replaces J914086, - JAF0041367, Also Order J903820, (4) 627-8030, (4) H426775, JAF0041368 - JAF0066816, Also Order H437716, (4) 614-10030, (4) 496-21041
  • 21
    1
    854-10070
    BOLT Hvy Hex, M10 x 70mm, Cl 10.9;
  • 22
    1
    A77817
    KIT; Belt Tensioner Pulley, Used to Replace Pulley of J918944, Incl. 23 - 25
  • 23
    1
    NSS
    PAS VENDU SÉPARÉMENT; Pulley
  • 24
    1
    NSS
    PAS VENDU SÉPARÉMENT; Bolt
  • 25
    1
    NSS
    PAS VENDU SÉPARÉMENT; Seal
