8-038 - H513788 CONTROL VALVE, USED ON 1835C AND 1845C UNI-LOADERS
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    HR513788
    REMAN-HYD VALVE; CONTROL VALVE - backhoe, six spool, Cessna No. 30006-AC, Includes: Ref. 2 - 57
  • 1
    1
    HC513788
    CORE-VALVE HYD; CONTROL VALVE - backhoe, six spool, Cessna No. 30006-AC, Includes: Ref. 2 - 57
  • 1
    1
    H513788
    LOCK VALVE; CONTROL VALVE - backhoe, six spool, Cessna No. 30006-AC, Includes: Ref. 2 - 57
  • 2
    1
    H52803
    PLAQUE; END SECTION - outlet
  • 3
    4
    H52811
    VIS; TIE BOLT - hex head, special, section retaining
  • 4
    4
    192-21
    LOCK WASHER 3/8''; WASHER, LOCK, 3/8''
  • 1
    H52969
    O-RING 0.103'' Thk x 0.924'' ID, -119, Cl 6, 90 Duro; KIT - section seal repair, Includes: Ref. 5 - 7A;Part of control valve overhaul seal repair kit P/N H52951.
  • 5
    14
    H745752
    O-RING; - between sections, top and bottom
  • 6
    7
    F62114
    O-RING 0.103'' Thk x 0.674'' ID, -115, Cl 5, 75 Duro; - between sections, small, center
  • 7
    7
    A32180
    O-RING 0.103'' Thk x 1.174'' ID, -123, Cl 5, 75 Duro; - between sections, large, center
  • 7A
    7
    H210849
    WASHER; BACKUP RING - between sections, large O-ring, center
  • 2
    H52829
    VALVE PRESSURE RELIE; RELIEF VALVE - dipper and boom section, top, Includes: Ref. 8 and 9
  • 8
    1
    NSS
    NOT SOLD SEPARAT; BODY - relief valve
  • 9
    1
    A27365
    O-RING 0.103'' Thk x 0.75'' ID, -116, Cl 5, 75 Duro; - relief valve
  • 10
    1
    H52837
    PLUG; - dipper section, Includes: Ref. 11
  • 11
    1
    A27365
    O-RING 0.103'' Thk x 0.75'' ID, -116, Cl 5, 75 Duro; - plug
  • 3
    H351791
    VALVE; RELIEF VALVE - boom and dipper sections, 3000 psi, Includes: Ref. 12 and 13
  • 12
    1
    NSS
    PAS VENDU SÉPARÉMENT; BODY - relief valve
  • 13
    1
    A27365
    JOINT TORIQUE 0.103'' Thk x 0.75'' ID, -116, Cl 5, 75 Duro; - relief valve
  • 1
    F88054
    SOUPAPE; RELIEF VALVE - inlet and outlet section, Includes: Ref. 14 - 17
  • 14
    1
    NSS
    NOT SOLD SEPARAT; BODY - relief valve
  • 1
    H226415
    SEAL ASSY.; SEAL KIT - relief valve
  • 15
    1
    A27365
    O-RING 0.103'' Thk x 0.75'' ID, -116, Cl 5, 75 Duro; - relief valve, Includes: Ref. 16 and 17
  • 16
    1

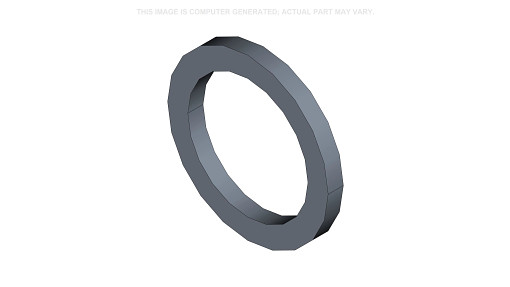

    G32626
    RING; BACKUP RING - small O-ring
  • 17
    1
    A7982
    O-RING 0.103'' Thk x 0.612'' ID, -114, Cl 5, 75 Duro; - small, relief valve
  • 18
    1
    H52852
    PLATE; END SECTION - valve, inlet and outlet
  • 19
    2
    H60178
    PLAQUE; ORIFICE - swing section
  • 20
    1
    H52878
    RACCORD; ORIFICE - boom section
  • 22
    2
    H513630
    SECTEUR; SECTION - boom and dipper, Includes: Ref. 23 - 39
  • 23
    1
    NSS
    NOT SOLD SEPARAT; BODY - valve section
  • 24
    1
    NSS
    NOT SOLD SEPARAT; SPOOL - valve section
  • 25
    1
    H210831
    SCREW; SCREW - special, spool end
  • 26
    1
    H52886
    BODY; - load check
  • 27
    1
    FH730374
    SPRING; - load check
  • 28
    1
    FH730366
    PLUNGER; POPPET - load check
  • 29
    1
    H52902
    CAP; SEAT - centering spring, upper
  • 30
    1
    F59118
    COMPRESSION SPRING; - centering
  • 31
    1
    H746164
    WASHER; SPACER - spring
  • 32
    1
    F59116
    WASHER; SEAT - centering spring, lower
  • 33
    1
    A27804
    CIRCLIP #50, .392'' Dia, E-Type; Ring, Retaining, #50, .392'' Dia, E-Type
  • 1
    H52985
    GASKET KIT; KIT - seal repair;Part of control valve overhaul seal repair kit P/N H52951.
  • 34
    1
    D26265
    O-RING 1.78mm Thk x 14mm ID, 70 Duro; - load check
  • 35
    1
    L30443
    BACK-UP RING 0.547'' ID x 0.049'' Width; BACKUP RING - O-ring, load check
  • 36
    2
    A27365
    O-RING 0.103'' Thk x 0.75'' ID, -116, Cl 5, 75 Duro; - relief valves and plugs
  • 37
    2
    A35698
    BACK-UP RING; BACKUP RING - O-ring
  • 38
    1
    F37887
    O-RING; - spool, control end
  • 39
    1
    A7982
    JOINT TORIQUE 0.103'' Thk x 0.612'' ID, -114, Cl 5, 75 Duro; - spool, lower end
  • 40
    4
    H513648
    SOUPAPE; SECTION ASSEMBLY - bucket, stabilizer, and swing, Includes: Ref. 41 - 55
  • 41
    1
    NSS
    NOT SOLD SEPARAT; BODY - valve section
  • 42
    1
    NSS
    NOT SOLD SEPARAT; SPOOL - valve section
  • 43
    1
    H210831
    SCREW; SCREW - special, spool end
  • 44
    1
    H52886
    BODY; - load check
  • 45
    1
    FH730374
    SPRING; - load check
  • 46
    1
    FH730366
    PLUNGER; POPPET - load check
  • 47
    1
    H52902
    CAP; SEAT - centering spring, upper
  • 48
    1
    F59118
    COMPRESSION SPRING; - centering
  • 49
    1
    H746164
    WASHER; SPACER - spring
  • 50
    1
    F59116
    WASHER; SEAT - centering spring, lower
  • 51
    1
    A27804
    CIRCLIP #50, .392'' Dia, E-Type; Ring, Retaining, #50, .392'' Dia, E-Type
  • 1
    H52977
    KIT DE JOINTS; KIT - seal repair, Includes: Ref. 52 - 55;Part of control valve overhaul seal repair kit P/N H52951.
  • 52
    1
    D26265
    JOINT TORIQUE 1.78mm Thk x 14mm ID, 70 Duro; - load check
  • 53
    1
    L30443
    BACK-UP RING 0.547'' ID x 0.049'' Width; BACKUP RING - O-ring, load check
  • 54
    1
    F37887
    O-RING; - spool, control end
  • 55
    1
    A7982
    O-RING 0.103'' Thk x 0.612'' ID, -114, Cl 5, 75 Duro; - spool, spring end
  • 56
    1
    86512512
    HEX PLUG 7/8'' - 14 ORB; Inlet section, Incl. Ref. 57 Hex Hd, 7/8''-14 ORB
  • 57
    1
    237-6010
    JOINT TORIQUE 0.097'' Thk x 0.755'' ID, -910, Cl 6, 90 Duro; 10-1, 90 Duro, .755'' ID x .097'' Thk, Plug
  • 1
    H52951
    KIT; - seal repair, control valve overhaul, includes P/N H52969, H52985 and H52977
