02-34 - OIL FILTER AND COOLER
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description

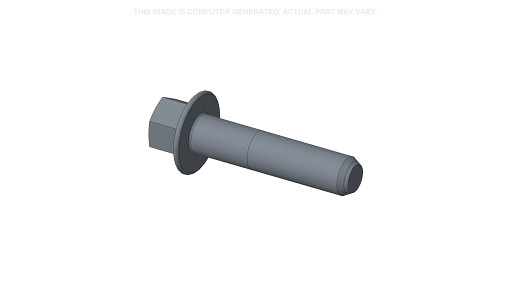

  • 1
    15
    4899019
    SCREW Hex Flg, M8 x 1.25 x 35;
  • 1
    4892774
    FILTER HEAD; - ASSY, Head, No Longer Available as Assy, Order Ref 2 - 8
  • 2
    1
    4899643
    FILTER HEAD; Incl. Ref 8
  • 3
    1
    4895043
    BOUCHON; 26 mm length, If Used
  • 3A
    1
    2853781
    BOUCHON Hex, M22 x 1.5 ORB; 18 mm length, Socket Head Taper, If Used

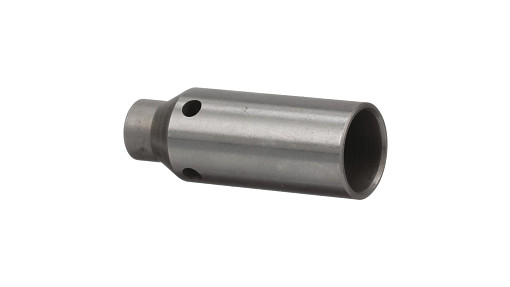

  • 4
    1
    4896404
    PLUNGER 10mm ID, 12mm OD, 15.44mm ID, 18.26mm OD; Plunger, Pressure Regulator
  • 5
    1
    4895045
    RESSORT DE COMPRESS. Compression, 14.7mm OD x 66mm L;

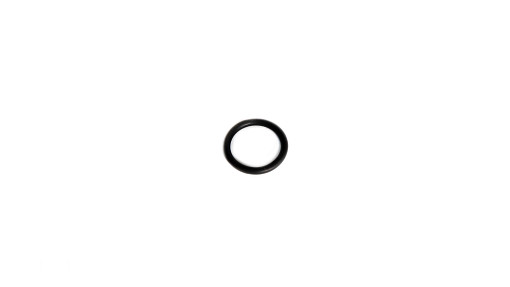

  • 6
    1
    4899035
    O-RING 2.62mm Thk x 18.39mm ID;
  • 7
    1
    J936365
    VALVE PRESSURE RELIE; Pressure Relief
  • 8
    1
    4893391
    ADAPTER ADAPTER, M24x2 TO M27x2;
  • 9
    1
    4896406
    HEAT EXCHANGER; Cooler Core
  • 9
    1
    2853722
    HEAT EXCHANGER; Alt
  • 10
    1
    2830559
    GASKET 0.5mm Thk; Core
  • 11
    1
    4896409
    GASKET 1.55mm Thk;
  • 12
    1
    REF
    INSTRUCTION; FILTER, ENGINE OIL, See Figure 02-32
Sélectionner Tout

Select

Ref.

1

Qté

15

Disponibilité

N° de pièce

4899019

Description

SCREW Hex Flg, M8 x 1.25 x 35;


Alts

Select

Ref.

Qté

1

Disponibilité

N° de pièce

4892774

Description

FILTER HEAD; - ASSY, Head, No Longer Available as Assy, Order Ref 2 - 8


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

4899643

Description

FILTER HEAD; Incl. Ref 8


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

4895043

Description

BOUCHON; 26 mm length, If Used


Alts

Select

Ref.

3A

Qté

1

Disponibilité

N° de pièce

2853781

Description

BOUCHON Hex, M22 x 1.5 ORB; 18 mm length, Socket Head Taper, If Used


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

4896404

Description

PLUNGER 10mm ID, 12mm OD, 15.44mm ID, 18.26mm OD; Plunger, Pressure Regulator


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

4895045

Description

RESSORT DE COMPRESS. Compression, 14.7mm OD x 66mm L;


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

4899035

Description

O-RING 2.62mm Thk x 18.39mm ID;


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

J936365

Description

VALVE PRESSURE RELIE; Pressure Relief


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

4893391

Description

ADAPTER ADAPTER, M24x2 TO M27x2;


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

4896406

Description

HEAT EXCHANGER; Cooler Core


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

2853722

Description

HEAT EXCHANGER; Alt


Alts

Select

Ref.

10

Qté

1

Disponibilité

N° de pièce

2830559

Description

GASKET 0.5mm Thk; Core


Alts

Select

Ref.

11

Qté

1

Disponibilité

N° de pièce

4896409

Description

GASKET 1.55mm Thk;


Alts

Select

Ref.

12

Qté

1

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; FILTER, ENGINE OIL, See Figure 02-32


Alts
