05.08[01] - UDLØBSRØR
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Vælg alle
Ref.
Antal
Reservedel #
text.assembly.alts
Beskrivelse
  • 1
    AR
    100016
    PORCA Hex, M10 x 1.5, Cl 8, ZND;
  • 2
    AR
    140045
    RONDELLE BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;
  • 3
    10
    379528
    VIS Phillips Drive, Flat HD, M10 x 25mm;
  • 4
    2
    V43471
    VIS A TETE BOMBEE Short NK, M10 x 20, 8.8;
  • 5
    1
    84017677
    TUD; DISCHARGE SPOUT
  • 5
    1
    84400038
    TUD; DISCHARGE SPOUT
  • 6
    2
    9837606
    KLIPS;
  • 7
    4
    16043224
    BOLT Hex, M8 x 16mm, Cl 8.8;
  • 8
    4
    322358
    BELLEVILLE-SPÆNDSKIV M8 Bolt Size x 18mm OD x 1.4mm Thk;
  • 9
    4
    9706690
    NUT Hex, M8 x 1.25, Cl 8, ZND;
  • 10
    1
    84012923
    INSULATOR BLOCK;
  • 11
    4

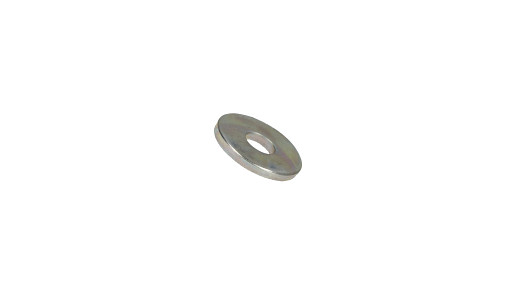

    140182
    ARANDELA 5.5mm ID x 18mm OD x 2mm Thk, CST, ZND;
  • 12
    3
    84000008
    ABRAZADERA;
  • 13
    2
    84031783
    DOOR;
  • 14
    4

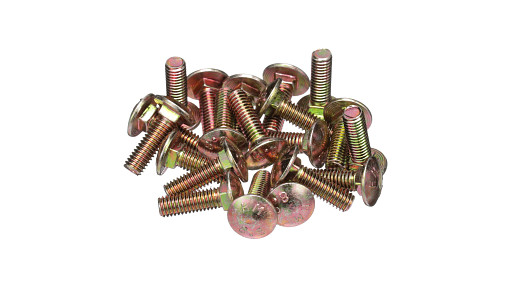

    9706703
    CARRIAGE BOLT Sht Sq Nk, M6 x 1 x 20mm, Cl 8.8, Full Thd;
  • 15
    4
    322357
    BELLEVILLE WASHER M6 Bolt Size x 14mm OD x 1.3mm Thk;
  • 16
    4
    15896221
    NUT Hex, M6 x 1, Cl 10, ZND;
  • 17
    4
    337563
    BOLT Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd;
  • 18
    4
    140046
    BELLEVILLE-SPÆNDSKIV M12 Bolt Size x 27mm OD x 1.8mm Thk;
  • 19
    4
    337475
    MØTRIK Hex, M12 x 1.75, Cl 10, ZND;
  • 20
    1
    84019181
    BESLAG;
  • 21
    2
    89839251
    LÆRRED;
  • 22
    2
    89839250
    PLADE;
  • 23
    1

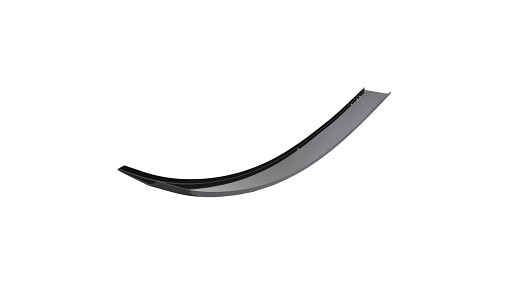

    683948
    SLIDPLADE; VEDLIGEHOLDELSEDEL
  • 24
    1
    84038254
    BESLAG;
  • 25
    2
    190029
    STOP M10 x 1.0 x 20mm OD, Rubber;
  • 26
    4
    43168
    BOLT Hex, M16 x 2 x 40mm, Cl 8.8, Full Thd;
  • 27
    4
    394631
    FLADSKIVE 17mm ID x 34mm OD x 4mm Thk;
  • 28
    4
    140048
    RONDELLE BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk;
  • 29
    4
    86000441
    CONTRE-ECROU Hex, M16 x 2, Cl 8, ZND;
  • 30
    1
    84072132
    PLAQUE D'USURE; PIECE DE MAINTENANCE
  • 31
    4

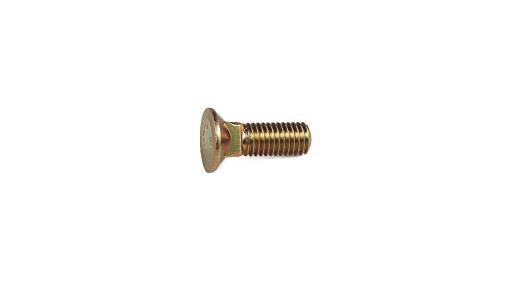

    62338
    BULLONE M10 x 31.05mm, Cl 8.8; EXTRA WEARING PLATE
