02-11B - CIRCUIT DE LA POMPE À EAU - 275, 305, 335, MX275, MX305
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    87453208
    POMPE A EAU; Incl 2 - 4
  • 1
    1
    87453208R
    POMPE A EAU RENOVEE WATER PUMP; Incl 2 - 4
  • 1
    1
    87453208C
    POMPE A EAU A RENOVE WATER PUMP; Incl 2 - 4
  • 2
    1
    NSS
    PAS VENDU SÉPARÉMENT; PULLEY, Incl in 1
  • 3
    1
    238-5244

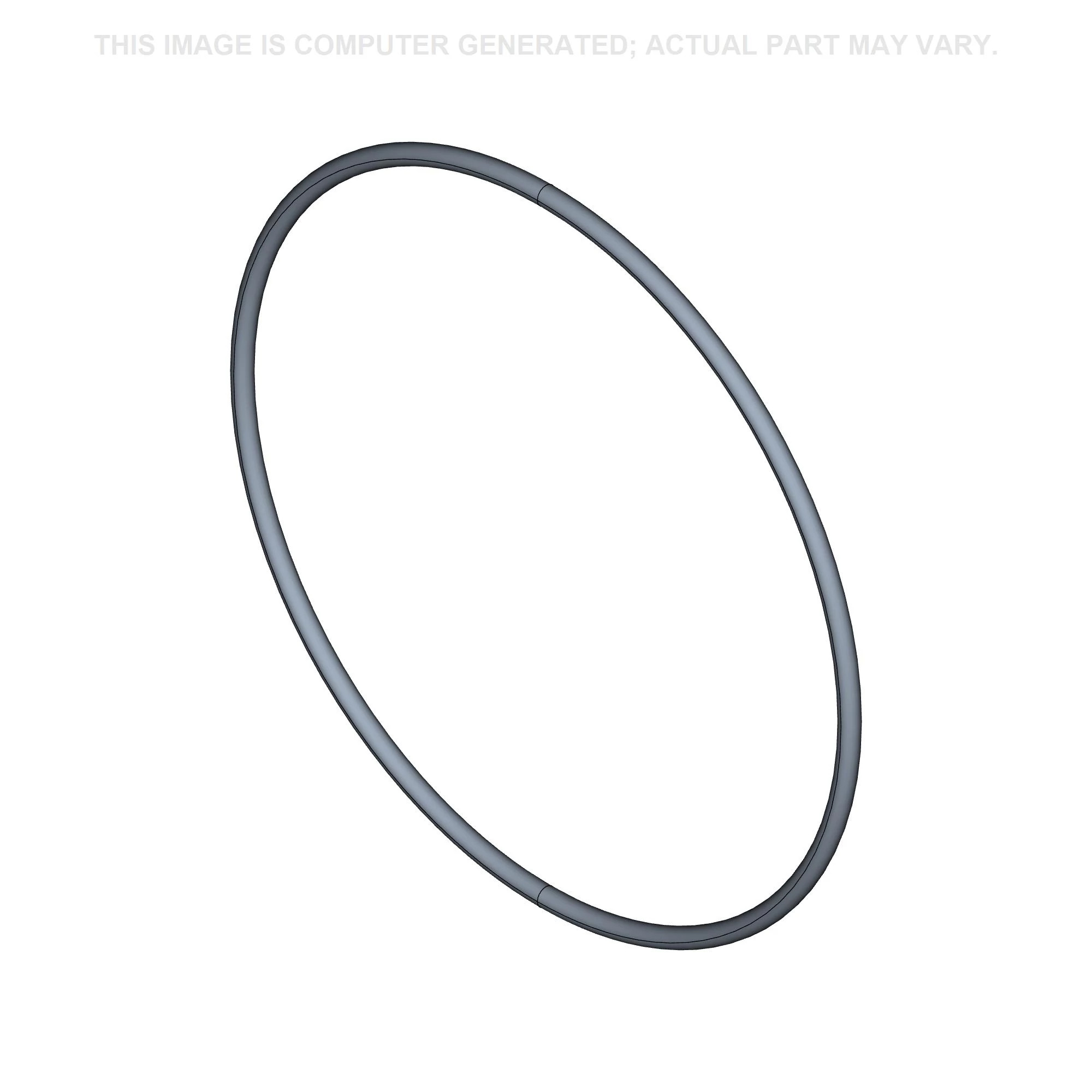

    JOINT TORIQUE 107.5mm ID x 3.53mm Thk, NBR;
  • 4
    1
    NSS
    PAS VENDU SÉPARÉMENT; PUMP, Incl in1
  • 5
    1
    87408931
    SUPPORT; Incl 6 - 11
  • 6
    1
    NSS
    PAS VENDU SÉPARÉMENT; HUB, Incl in 5
  • 7
    1
    NSS
    PAS VENDU SÉPARÉMENT; BEARING, Incl in 5
  • 8
    1
    NSS
    PAS VENDU SÉPARÉMENT; SUPPORT, Incl in 5
  • 9
    1
    100-21244

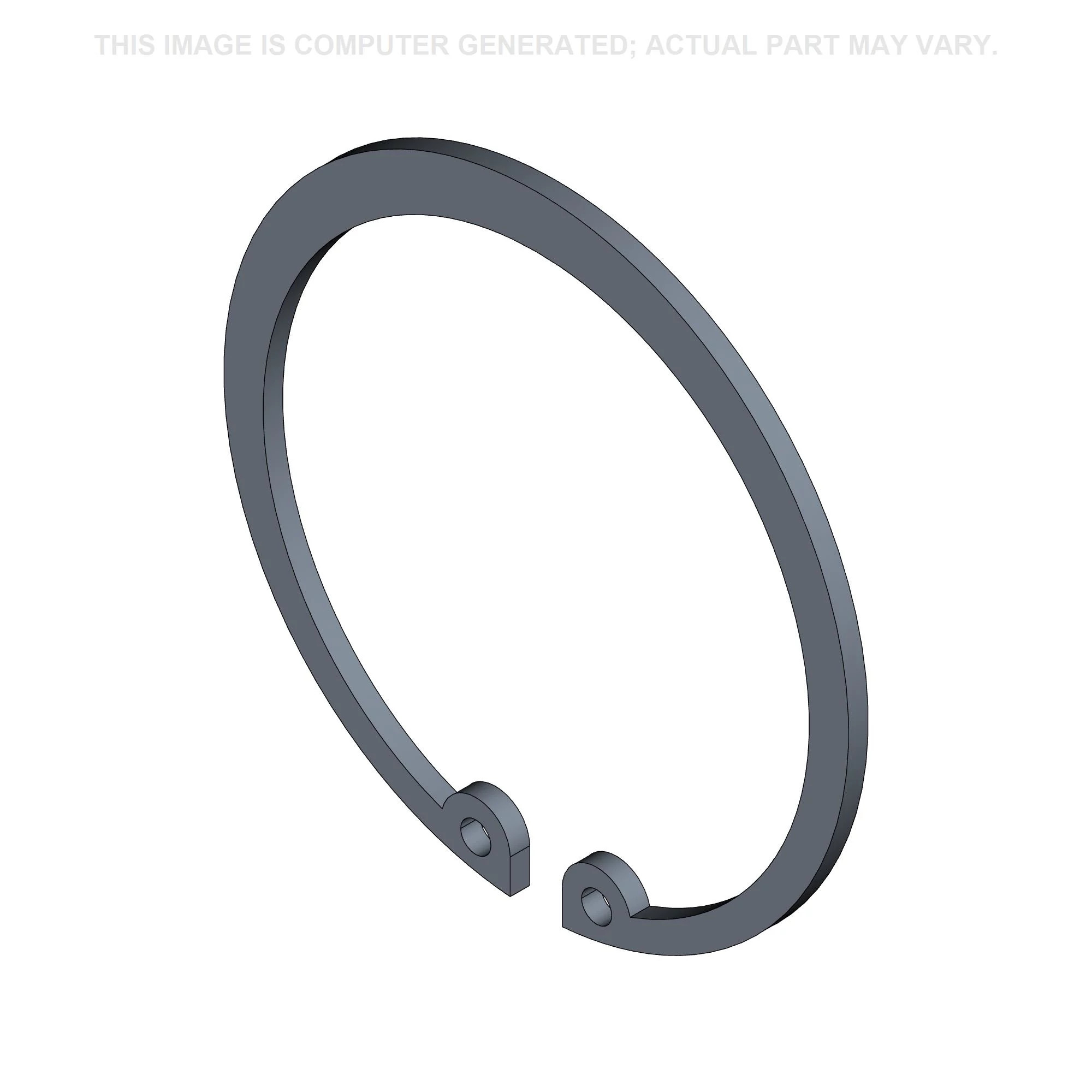

    ANNEAU D'ARRET 2.44'', Int, #244;
  • 10
    1
    NSS
    PAS VENDU SÉPARÉMENT; BEARING, Incl in 5
  • 11
    1
    NSS
    PAS VENDU SÉPARÉMENT; RETAINER, Incl in 5
  • 12
    1
    J914462
    POULIE 8 Rib, 165.25mm OD, 60mm Bolt Pattern; (SN Break) Up to Z6RZ01972
  • 12
    1
    J926855
    POULIE 187.23mm OD; (SN Break) From Z6RZ01972
  • 13
    4
    844-10085
    VIS Hvy Hex, M10 x 85mm, Cl 8.8;
  • 14
    1
    87345929
    TENDEUR DE COURROIE;
  • 15
    1
    J282433
    VIS A EMBASE Hex, M10 x 1.5 x 85mm;
  • 16
    1
    87441268
    COURROIE 27.92mm W x 2140mm L, 8 Ribs; (SN Break) Up to Z6RZ01972
  • 16
    1
    87441267
    COURROIE 27.92mm W x 2165.00mm L, 8 Ribs; (SN Break) From Z6RZ01972
  • 17
    1
    A184546
    ENTRETOISE 15mm ID x 74mm OD x 59.5mm W;
  • 18
    1
    87456345
    ARBRE; Fan Adapter
  • 19
    1
    87395364
    POULIE; Idler
  • 20
    3
    J934054
    VIS A EMBASE; M8 x 28
  • 21
    4
    854-10050
    VIS Hvy Hex, M10 x 50mm, Cl 10.9;
  • 22
    1
    87380501
    VIS; M10 x 80
  • 23
    1
    NSS
    PAS VENDU SÉPARÉMENT; SPACER, Incl in 24
  • 24
    1
    87395363
    PULLEY ASSY. 86.5mm OD; Idler, Incl 19, 22, 23
