9-064 - CARRIER FRAME, 1190 MOWER CONDITIONER
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    1253452C91
    CARRIER; FRAME ASSEMBLY - carrier, with decals (7 foot 1190)
  • 1
    1
    1253453C91
    CARRIER; FRAME ASSEMBLY - carrier, with decals (9 foot 1190)
  • 2
    1
    REF
    INSTRUCTION; DECAL - warning, insert pin here (Left side) (See Figure 9-98)
  • 3
    1
    REF
    INSTRUCTION; DECAL - warning, insert pin here (Right Side) (See Figure 9-98)
  • 4
    1
    REF
    INSTRUCTION; DECAL - warning, frame pinch point (Left side) (See Figure 9-98)
  • 5
    1
    REF
    INSTRUCTION; DECAL - warning, frame pinch point (Right side) (See Figure 9-98)
  • 2
    REF
    INSTRUCTION; DECAL - important, tire instructions (See Figure 9-98)
  • 7
    2
    102050C1
    BAGUE; - tongue pivot
  • 8
    2
    ZA502864
    BRAS; - pivot, cylinder (Replaces 126787C1)
  • 9
    2
    101888C1
    BROCHE; - round head square neck, 3/4 x 8-5/8 inch
  • 2
    21757R1
    RONDELLE; - flat, 25/32 x 1-1/4 x 1/32 inch
  • 2
    217973
    GOUPILLE FENDUE 1/4'' x 1 1/4''; Pin, Split (Cotter), 1/4'' x 1-1/4''
  • 10
    2
    540851R1
    GOUPILLE A TETE 1/2'' x 1 7/8'', G5; PIN - headed, 3/4 x 1-7/8 inch
  • 11
    2
    148155C1
    BROCHE; - cotter, hair type
  • 12
    2
    112308C2
    BRAS; - lift
  • 13
    2
    289588R1
    BAGUE; - bronze
  • 16
    2
    135196C1
    BROCHE; - headed, 3/4 x 4-1/8 inch
  • 2
    217973
    GOUPILLE FENDUE 1/4'' x 1 1/4''; Pin, Split (Cotter), 1/4'' x 1-1/4''
  • 17
    1
    ZA502737
    BRAS; ASSEMBLY - header, lower left (Shown) (Replaces 112023C1)
  • 17
    1
    ZA502738
    BRAS; ASSEMBLY - header, lower right (Replaces 112024C1)
  • 18
    2
    135224C1
    BAGUE; - lower arm
  • 19
    2
    523642R11
    PIN ASSY.; PIN - locking, 3/4 x 1-1/4 inch
  • 20
    2
    112084C2
    RESSORT DE SOUPAPE; SPRING - float (Left side on 7 foot 1190, right side on 9 foot)
  • 20
    2
    112083C2
    RESSORT DE SOUPAPE; SPRING - float (Right side on 7 foot 1190)
  • 20
    2
    112194C2
    RESSORT; - float (Left side on 9 foot 1190)
  • 21
    2
    466167R1
    INSERT; PLUG - spring (Left side on 7 foot 1190, right side on 9 foot)
  • 21
    2
    126654C1
    BOUCHON; - spring (Right side on 7 foot 1190)
  • 21
    2
    457528R1
    BOUCHON; - spring (Left side on 9 foot 1190)
  • 22
    4
    540872R1
    VIS 5/8'' - 11 x 14'', Cl B-2; - hex, 5/8 NC x 14 inch
  • 4
    21905R1
    RONDELLE; - flat, 21/32 x 1-3/4 x 7/32 inch
  • 23
    2
    1253409C1
    PIN ASSY.; PIN - header lift (For 7 foot 1190, P.I.N. 3176 and after) (For 9 foot 1190, P.I.N. 871 and after)
  • 2
    21403R1
    RONDELLE; - flat, 13/32 x 1 x 1/8 inch
  • 2
    192-21
    RONDELLE FREIN 3/8''; WASHER, LOCK, 3/8''
  • 2
    113-207
    VIS Hex, 3/8'' - 16 x 1'', Gr 5;
  • 24
    2
    112030C2
    BROCHE; - round head square neck, 1 x 7-3/8 inch (For 7 foot 1190, prior to P.I.N. 3176)(For 9 foot 1190, prior to P.I.N. 871)
  • 2
    21403R1
    RONDELLE; - flat, 13/32 x 1 x 1/8 inch
  • 25
    2
    523116R1
    TIGE; PIN - pivot lock (For 7 foot 1190, prior to P.I.N. 3176)(For 9 foot 1190, prior to P.I.N. 871)
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

1253452C91

Description

CARRIER; FRAME ASSEMBLY - carrier, with decals (7 foot 1190)


Alts

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

1253453C91

Description

CARRIER; FRAME ASSEMBLY - carrier, with decals (9 foot 1190)


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; DECAL - warning, insert pin here (Left side) (See Figure 9-98)


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; DECAL - warning, insert pin here (Right Side) (See Figure 9-98)


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; DECAL - warning, frame pinch point (Left side) (See Figure 9-98)


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; DECAL - warning, frame pinch point (Right side) (See Figure 9-98)


Alts

Select

Ref.

Qté

2

Disponibilité

N° de pièce

REF

Description

INSTRUCTION; DECAL - important, tire instructions (See Figure 9-98)


Alts

Select

Ref.

7

Qté

2

Disponibilité

N° de pièce

102050C1

Description

BAGUE; - tongue pivot


Alts

Select

Ref.

8

Qté

2

Disponibilité

N° de pièce

ZA502864

Description

BRAS; - pivot, cylinder (Replaces 126787C1)


Alts

Select

Ref.

9

Qté

2

Disponibilité

N° de pièce

101888C1

Description

BROCHE; - round head square neck, 3/4 x 8-5/8 inch


Alts

Select

Ref.

Qté

2

Disponibilité

N° de pièce

21757R1

Description

RONDELLE; - flat, 25/32 x 1-1/4 x 1/32 inch


Alts

Select

Ref.

Qté

2

Disponibilité

N° de pièce

217973

Description

GOUPILLE FENDUE 1/4'' x 1 1/4''; Pin, Split (Cotter), 1/4'' x 1-1/4''


Alts

Select

Ref.

10

Qté

2

Disponibilité

N° de pièce

540851R1

Description

GOUPILLE A TETE 1/2'' x 1 7/8'', G5; PIN - headed, 3/4 x 1-7/8 inch


Alts

Select

Ref.

11

Qté

2

Disponibilité

N° de pièce

148155C1

Description

BROCHE; - cotter, hair type


Alts

Select

Ref.

12

Qté

2

Disponibilité

N° de pièce

112308C2

Description

BRAS; - lift


Alts

Select

Ref.

13

Qté

2

Disponibilité

N° de pièce

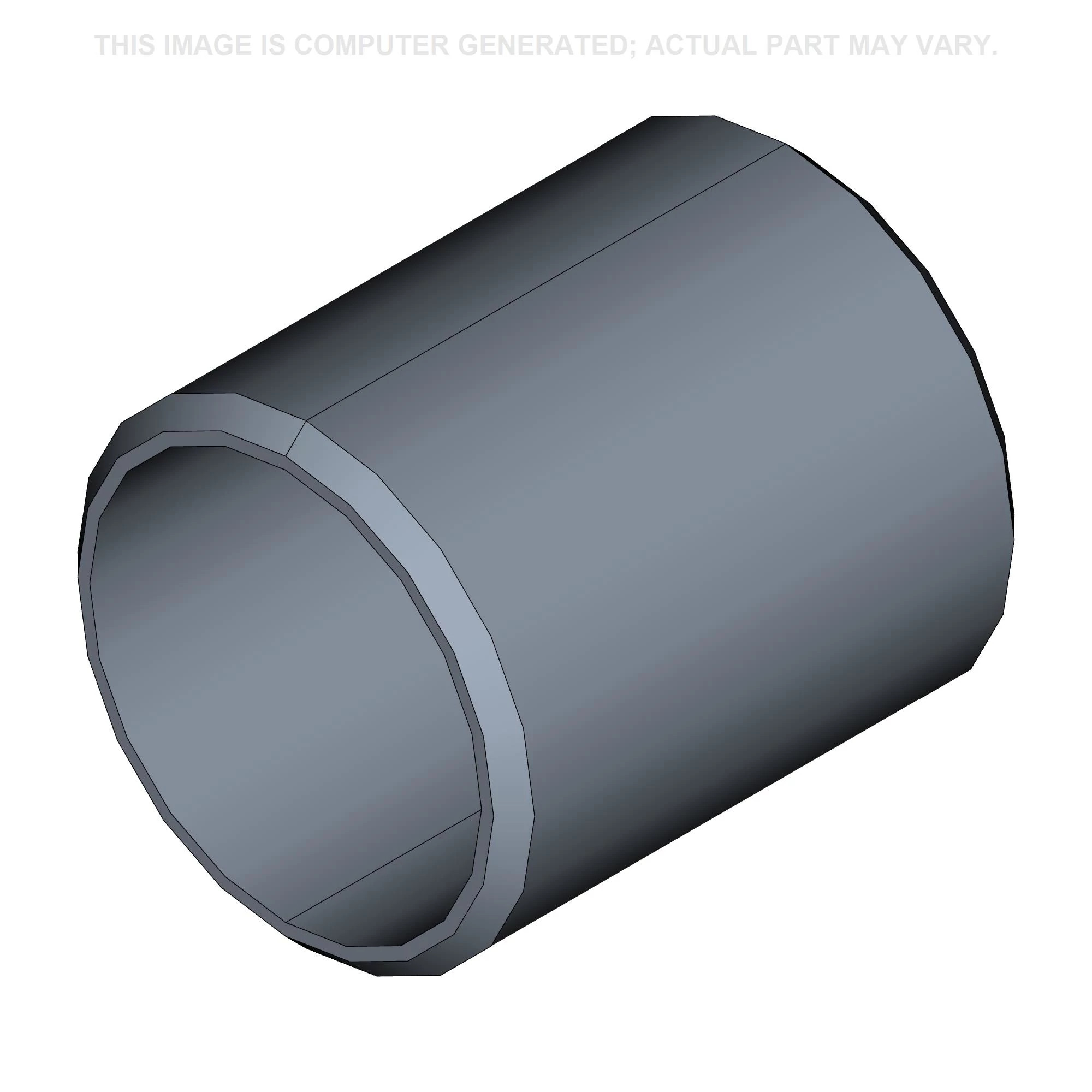

289588R1
