75.200.01 - TIGERMATE 200 SHANK ASSEMBLY
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    06403000

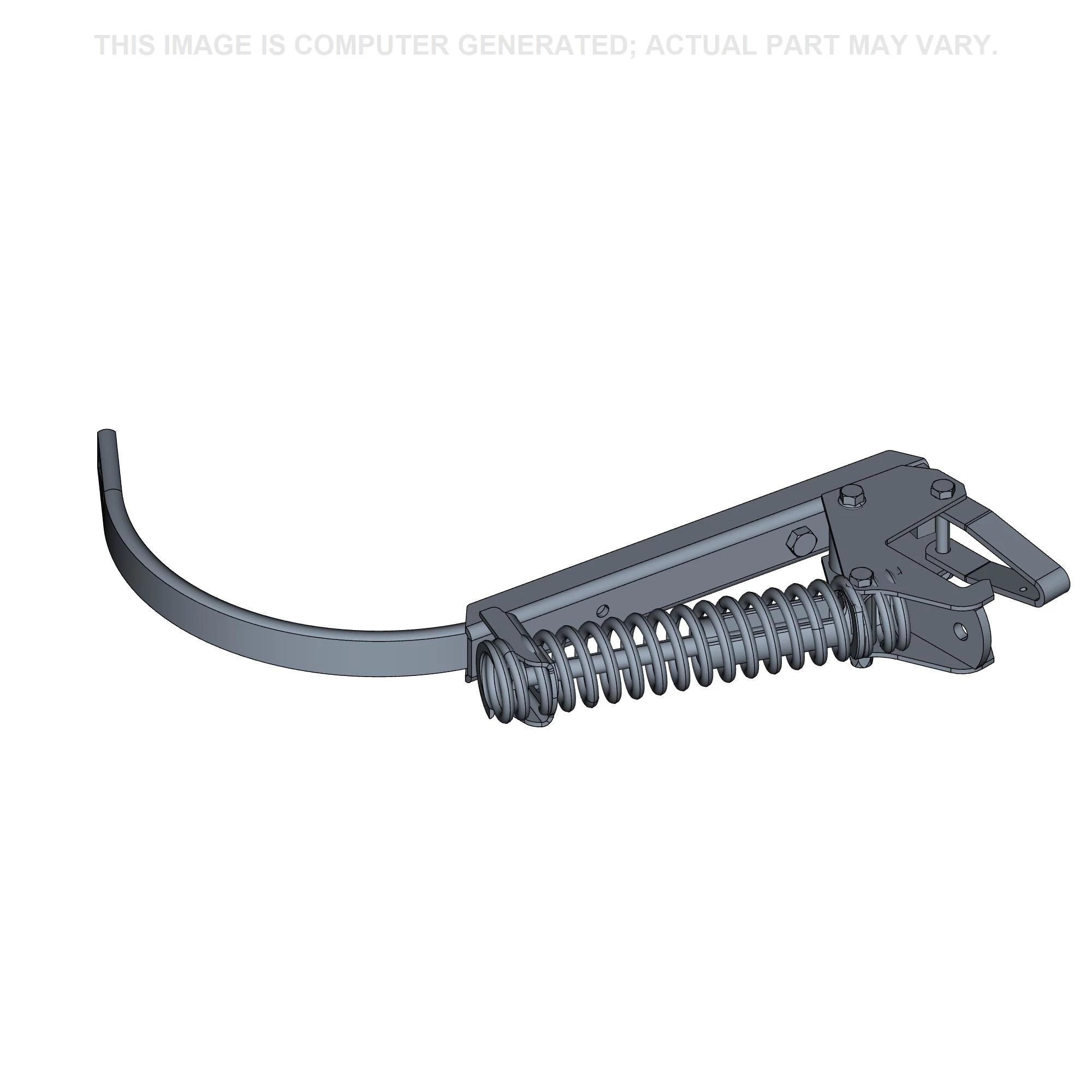

    MONTAGE; Shank, Does Not Include 6 - 7, 15 - 16, 23
  • 1
    1
    06403260
    MONTAGE; Shank, Does Not Include 7, 15 - 16, 23
  • 2
    1
    06403250
    MONTAGE; Assy, does not include shank
  • 3
    1
    NSS
    PAS VENDU SÉPARÉMENT; Included In Ref 1
  • 4
    1
    20090192
    RESSORT; Pivot Casting
  • 5
    1
    06210150
    BRACKET;
  • 6
    1
    33017584
    ETANCON;
  • 7
    1
    372560A1
    RATEAU FANEUR; MAXXI-POINT 7.3''
  • 7
    1
    372561A1
    RATEAU FANEUR; MAXXI-POINT 9.3''
  • 7
    1
    87460413
    RATEAU FANEUR; MAXXI POINT PLUS 7;Enough To Do One Harrow Section;Order Adapter-400309A1, Bolt-413-724, and Nut-231-5147
  • 7
    1
    380434A1
    RATEAU FANEUR; KNOCK-ON 7.5'';Order Adapter-400309A1, Bolt-413-724, and Nut-231-5147
  • 7
    1
    380435A1
    RATEAU FANEUR; KNOCK-ON 9'';Order Adapter-400309A1, Bolt-413-724, and Nut-231-5147
  • 7
    1
    87546271
    POINTE DENT SCARIFIC; 2, Chisel; (Prod Date) Up to 01-Dec-2006
  • 8
    1
    24143895
    RESSORT DE COMPRESS.;
  • 9
    1
    06403415
    BAGUE; Heat Treated
  • 10
    1
    44008755
    BAGUE 22.48mm ID x 28.84mm OD x 61.93mm L; 7/8 ID, Connex
  • 11
    1
    06403310
    BAGUE; Heat Treated
  • 12
    1
    17411011
    RONDELLE 17.2mm ID x 32mm OD x 4.37mm Thk; 5/8, Flat
  • 13
    2
    425-107

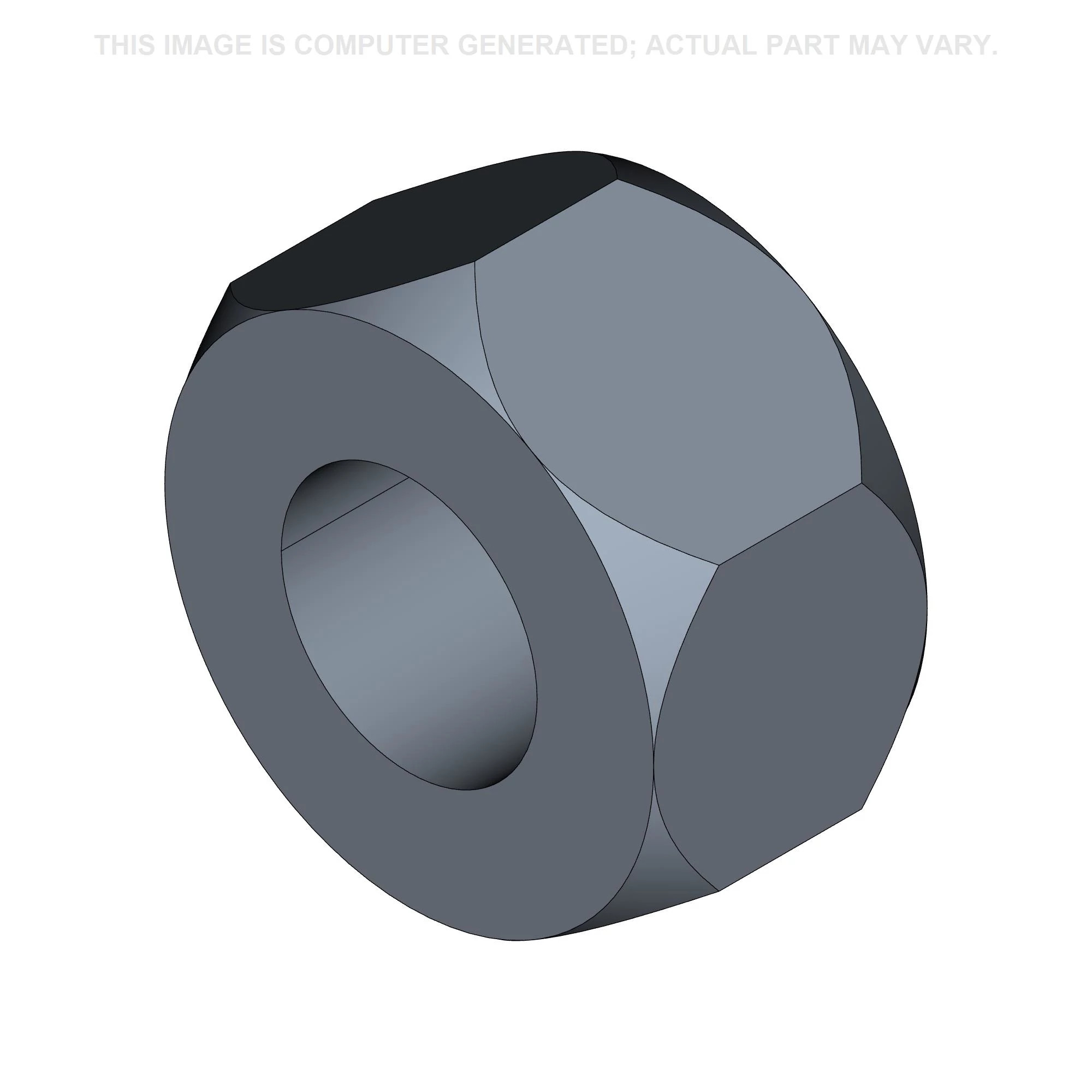

    ECROU 7/16''-14, G5;
  • 14
    1
    17409010
    RONDELLE 14.22mm ID x 35.05mm OD x 4.75mm Thk; 9/16 ID x 1-3/8 OD
  • 15
    2
    81541
    RONDELLE 0.5'' ID x 1.25'' OD x 0.08'' Thk;
  • 16
    2
    419-3724
    BOULON DE CHARRUE #3, 7/16'' - 14 x 1 1/2'', Gr 5;
  • 17
    1
    16908445
    VIS Hex, 1/2 - 13 x 11, Gr 5; 1/2 x 11, NC, Hex, Gr 5
  • 18
    2
    16908145
    VIS Hex, 1/2 - 13 x 3.5, Gr 5; 1/2 x 3-1/2, NC, Hex, Gr 5
  • 19
    1
    413-1096
    VIS Hex, 5/8'' - 11 x 6'', Gr 5;
  • 20
    1
    26-1032
    VIS Hex, 5/8'' - 11 x 2'', Gr 8;
  • 21
    2
    86992215
    CONTRE-ECROU 1/2''-13, GC; Stover
  • 22
    1
    85700693
    CONTRE-ECROU 5/8'' - 11, Gr C;
  • 24
    1
    425-1010
    ECROU 5/8''-11, G5;
  • 25
    1
    16908148
    VIS Hex, 1/2 - 13 x 3.5, Gr 8; 1/2, NC, Flange, Heavy Duty, Gr 8
  • 26
    1
    14120801
    ECROU A EMBASE; 1/2, NC, Flanged, Gr 8
