TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
-
11NOUEUR; Stack, Incl 1A - 83
-

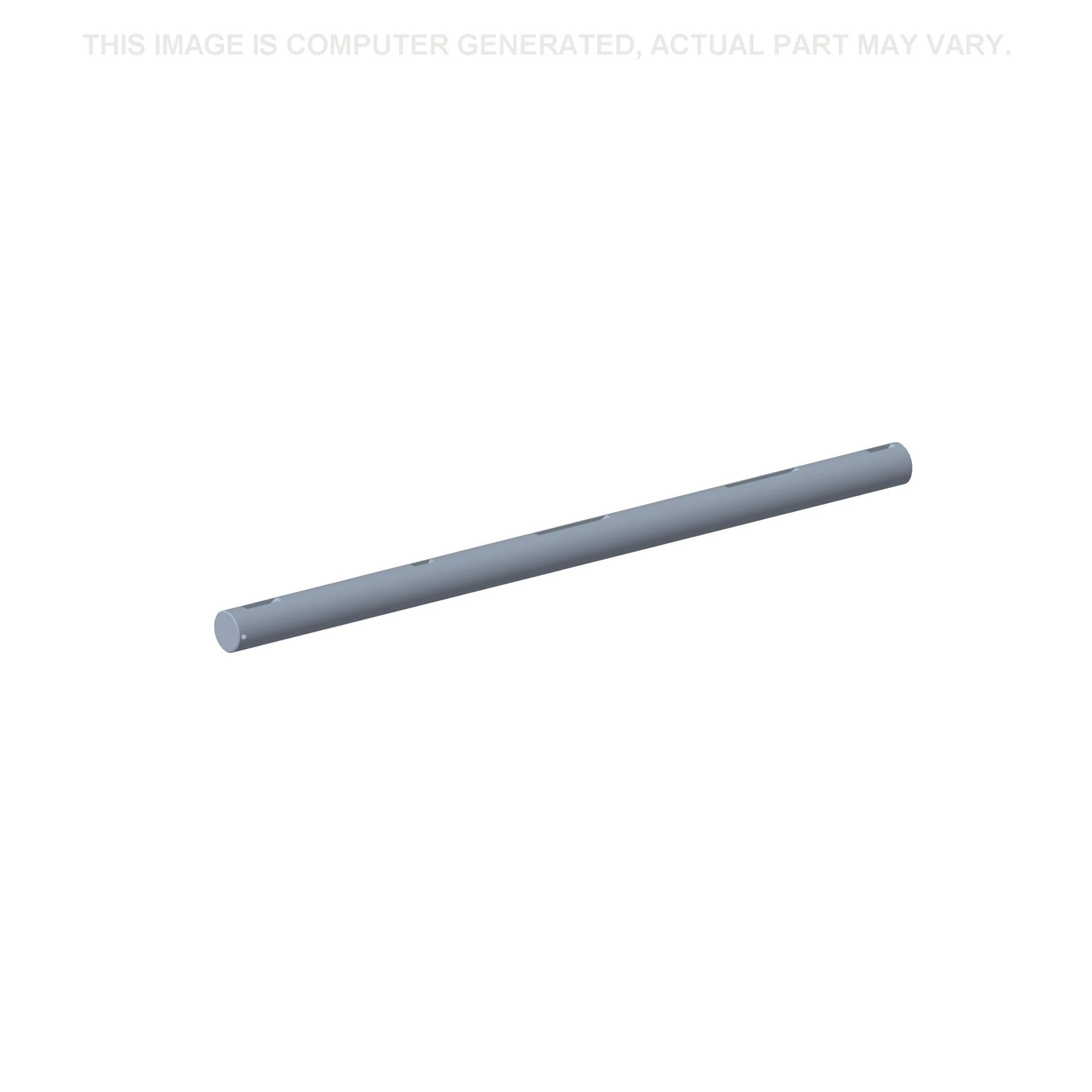

1A1ARBRE; Knotter
-
21CLAVETTE SPECIALE #C, 5/16'' x 1 1/8'';
-

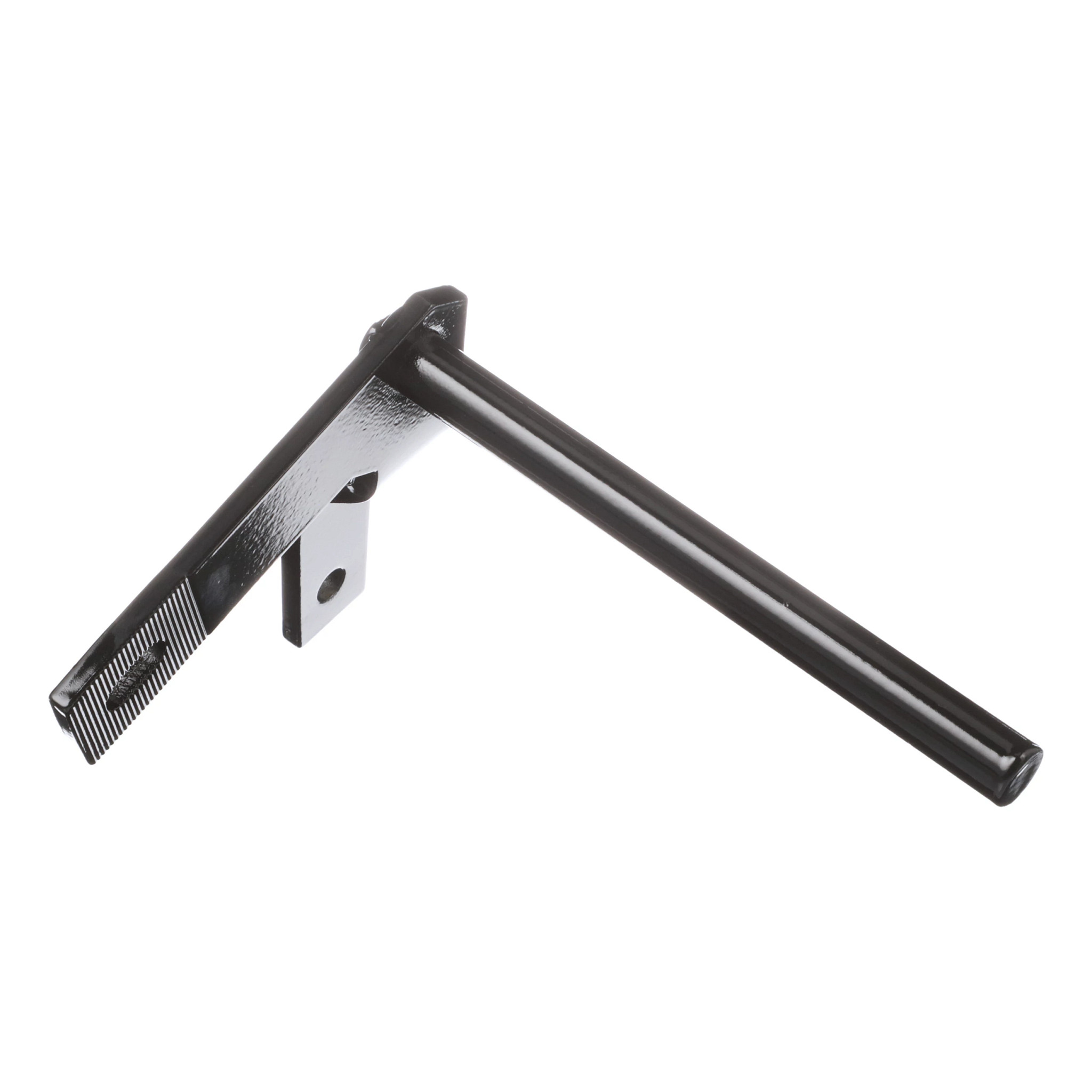

31BRAS; Knotter
-
41BOLT Hex, M10 x 86.58mm, Cl 8.8;
-
41VIS Hex, 3/8'' - 16 x 3'', Gr 5;
-
51CONTRE-ECROU PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional;
-
61BRAKE DISC;
-
71BRAKE SHOE;
-
81SEGMENT DE FREIN;
-
92BROCHE 9.53mm OD x 60.2mm L;
-
103SPRING;
-
111BEARING HOUSING 1.385'' ID; RH, Incl12
-

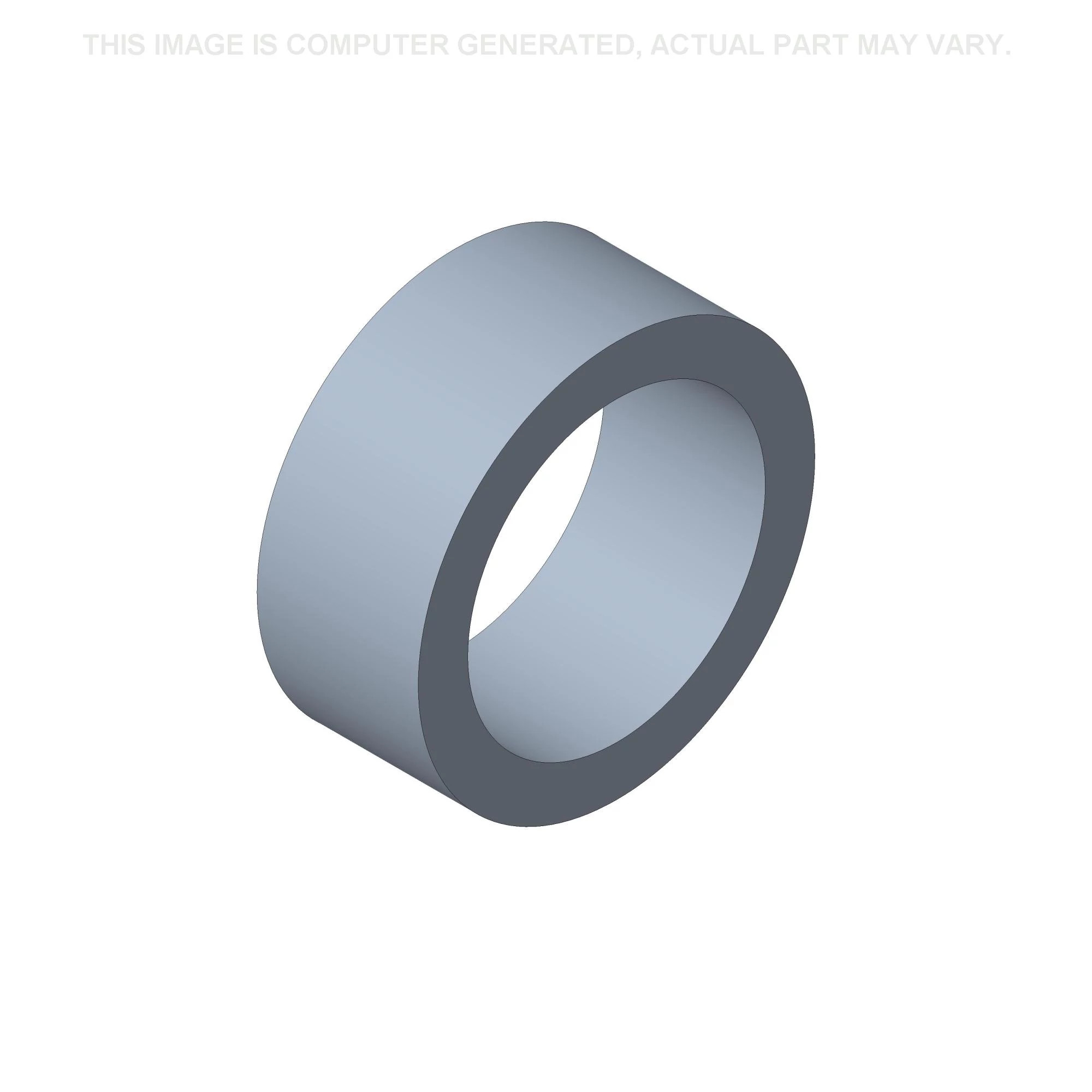

124BUSHING 35.13mm ID x 41.34mm OD x 19.05mm L;
-
13ARRONDELLE 1-13/32'' ID x 2.00'' OD x .0299'' Thk;
-
142SPACER;
-
151SPACER;
-
16ARWASHER 35.81mm ID x 50.8mm OD x 1.52mm Thk;
-
172SERVICE KIT; Cam Gear, 1/4'' Keyway, Includes: Bill Hook Pinion, Worm Pinion, Cam Gear, & Instructions
-
183WASHER 1.406'' ID x 2.00'' OD;
-
192FRAME; Knotter
-
201SPACER;
-

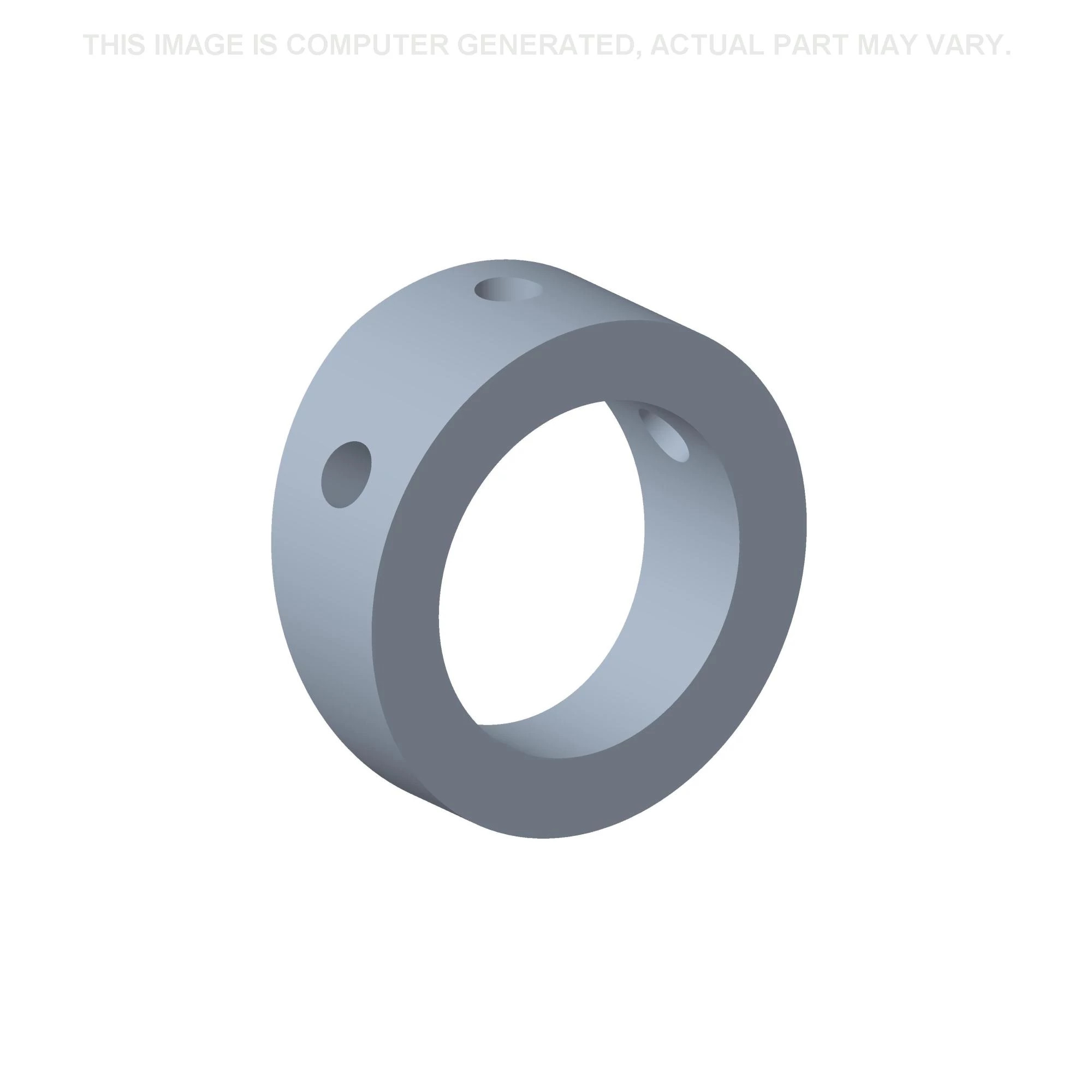

212COLLAR;
-
221SPACER;
-
231CAME; Twine Finger
-

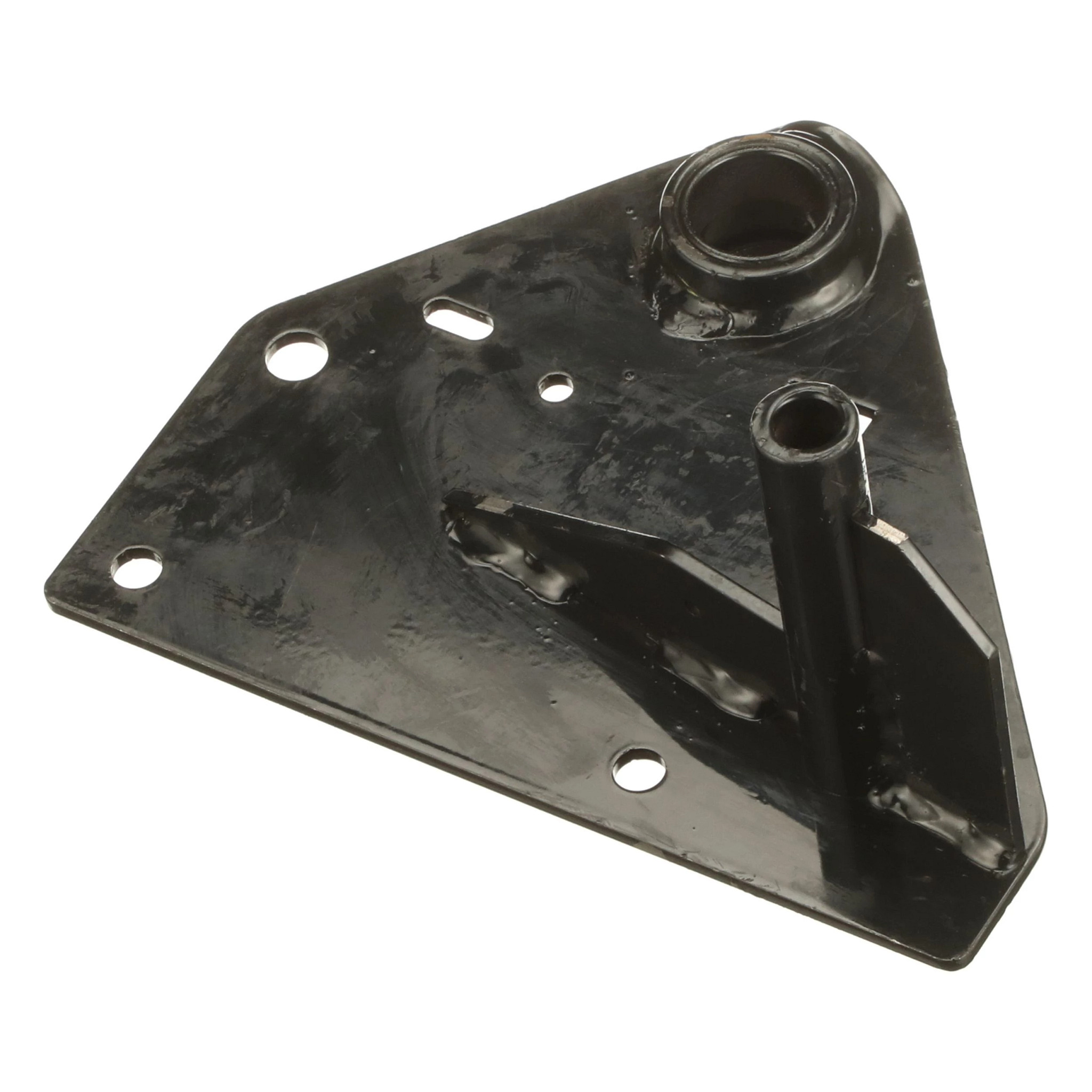

241SUPPORT; LH, Incl 12
-
251LUBE NIPPLE 1/4'' - 28;
-
261LEVIER; Trip
-
271VIS Hex, 3/8'' - 16 x 1 1/4'', Gr 5;
-
281ENTRETOISE;
-
291RONDELLE 0.41'' ID x 0.81'' OD x 0.07'' Thk;
-
301SPRING;
-
313RONDELLE 16.66mm ID x 27mm OD x 1.52mm Thk;
-
321LEVER 173mm L;
-
331CAM FOLLOWER Ball, 9.525mm ID x 31.75mm OD; Cam Roller
-
341RONDELLE 10.3mm ID x 22.2mm OD x 2.7mm Thk, HTS, ZND;
-
351ECROU 3/8'' - 24, Gr 5;
-
361BUTEE;
-
371PIGNON; 39T, Incl 38
-
381CHEMISE; Shear Bolt
-
391BOULON DE CISAILLEME 12-24 x 1 1/2'';
-
401/ARWASHER;
-
411LUBE NIPPLE 45 Degree, 1/4'' NPT x 4/5'' L, Drive;
-
421MOYEU; Clutch, Incl 43, 44
-
432BAGUE 35.13mm ID x 41.34mm OD x 19.05mm L;
-
441CANON DE CISAILLEMEN 5.9mm ID x 17.36mm OD x 12mm L;
-
451LATCH;
-
461CLUTCH MECHANISM; Knotter
-
471PAWL; Knotter, Incl 48 - 50
-
481ENTRETOISE; 5/8'' Long
-
481ENTRETOISE; 1/2'' Long
-
491GALET;
-
501RIVET Csk, 1/2'' x 1 3/8'';
-
511RIVET Csk, 1/2'' x 1 23/32'';
-
521BOLT Hex, 1/2'' - 13 x 2 1/2'', Gr 5;
-
531ECROU 1/2'' - 13, Gr B;
-
541RESSORT; Safety Hook
-
551GOUPILLE FENDUE 3/16'' x 2'';
-
562RIVET Button, 9.53mm OD x 25.4mm L;
-
572COTTER PIN 0.125'' OD x 1.75'' L;
-
58ARSPECIAL TOOL; Knife Arm, Used for Adjusting Knife Arm;Not Illustrated
-
592SET SCREW Hex Soc, 5/16''-18 x 5/8'';
-
602JAM NUT Jam, 5/16''-18, G2;
-
614JAM NUT 3/8''-16, G2;
-
62ARWASHER 0.41'' ID x 0.81'' OD x 0.07'' Thk;
-
633NUT 1/4'' - 20, Gr B;
-
643WASHER 0.28'' ID x 0.62'' OD x 0.07'' Thk;
-
653BOLT Hex, 1/4'' - 20 x 2 1/2'', Gr 5;
-
661LUBE NIPPLE FITTING LUBE 1/4-28 SPCL TAP; Used with 24
-
661LUBE NIPPLE 1/4''-28 NPT x 1.62'' lg; Used with 11
-
672KEY; 1/4'' Sq x 2''
-
691WOODRUFF KEY 4mm x 6.5mm x 15.72mm;
-
701VIS Hex, 5/16 - 18'' x 2'', Gr 5;
-
712RONDELLE FREIN 5/16'' ID x 19/32'' OD x 1/8'' Thk;
-
721ECROU 5/16'' - 18, Gr 5;
-
731BOLT Hex, 5/16'' - 18 1'', Full Thd, Gr 5;
-
742WASHER; Hardened, 3/8''
-
751SQUARE BOLT 3/8'' - 16 x 3/4'', Gr 2; Indexes Latch, Ref. 45, Head Inside Hub
-
761LOCK WASHER 3/8 0.381 CST ZND;
-
771ECROU 3/8'' - 16, Gr 5;
-
781VIS Hex, 3/8'' - 24 x 3/4'', Gr 5, Full Thd; Attaches Ref. 45 Latch
-
791WOODRUFF KEY #128, 5/16'' x 2 1/8'';
-
801LOCK NUT 5/16'' - 18, GR B;
-
812BOLT M8 x 1.25 x 16mm, Cl 8.8;
-
821WOODRUFF KEY #A, 1/4'' x 7/8'';
-
832SET SCREW Sq Hd, 5/16'' - 18 x 3/4'', Cup Pt;
Sélectionner Tout
Ref.
2Qté
1Disponibilité
N° de pièce
280414Description
CLAVETTE SPECIALE #C, 5/16'' x 1 1/8'';Img
Alts
Ref.
5Qté
1Disponibilité
N° de pièce
88902Description
CONTRE-ECROU PREVAILING TORQUE, 3/8'' - 16, Gr C, Directional;Img
Alts
Ref.
11Qté
1Disponibilité
N° de pièce
603438Description
BEARING HOUSING 1.385'' ID; RH, Incl12Img
Alts
Ref.
12Qté
4Disponibilité
N° de pièce
222939Description
BUSHING 35.13mm ID x 41.34mm OD x 19.05mm L;Img
Alts
Ref.
13Qté
ARDisponibilité
N° de pièce
58630Description
RONDELLE 1-13/32'' ID x 2.00'' OD x .0299'' Thk;Img
Alts
Ref.
16Qté
ARDisponibilité
N° de pièce
9800957Description
WASHER 35.81mm ID x 50.8mm OD x 1.52mm Thk;Img
Alts
Ref.
17Qté
2Disponibilité
N° de pièce
86577790Description
SERVICE KIT; Cam Gear, 1/4'' Keyway, Includes: Bill Hook Pinion, Worm Pinion, Cam Gear, & InstructionsImg
Alts
Ref.
27Qté
1Disponibilité
N° de pièce
88011Description
VIS Hex, 3/8'' - 16 x 1 1/4'', Gr 5;Img
Alts
Ref.
29Qté
1Disponibilité
N° de pièce
87016Description
RONDELLE 0.41'' ID x 0.81'' OD x 0.07'' Thk;Img
Alts
Ref.
31Qté
3Disponibilité
N° de pièce
27697Description

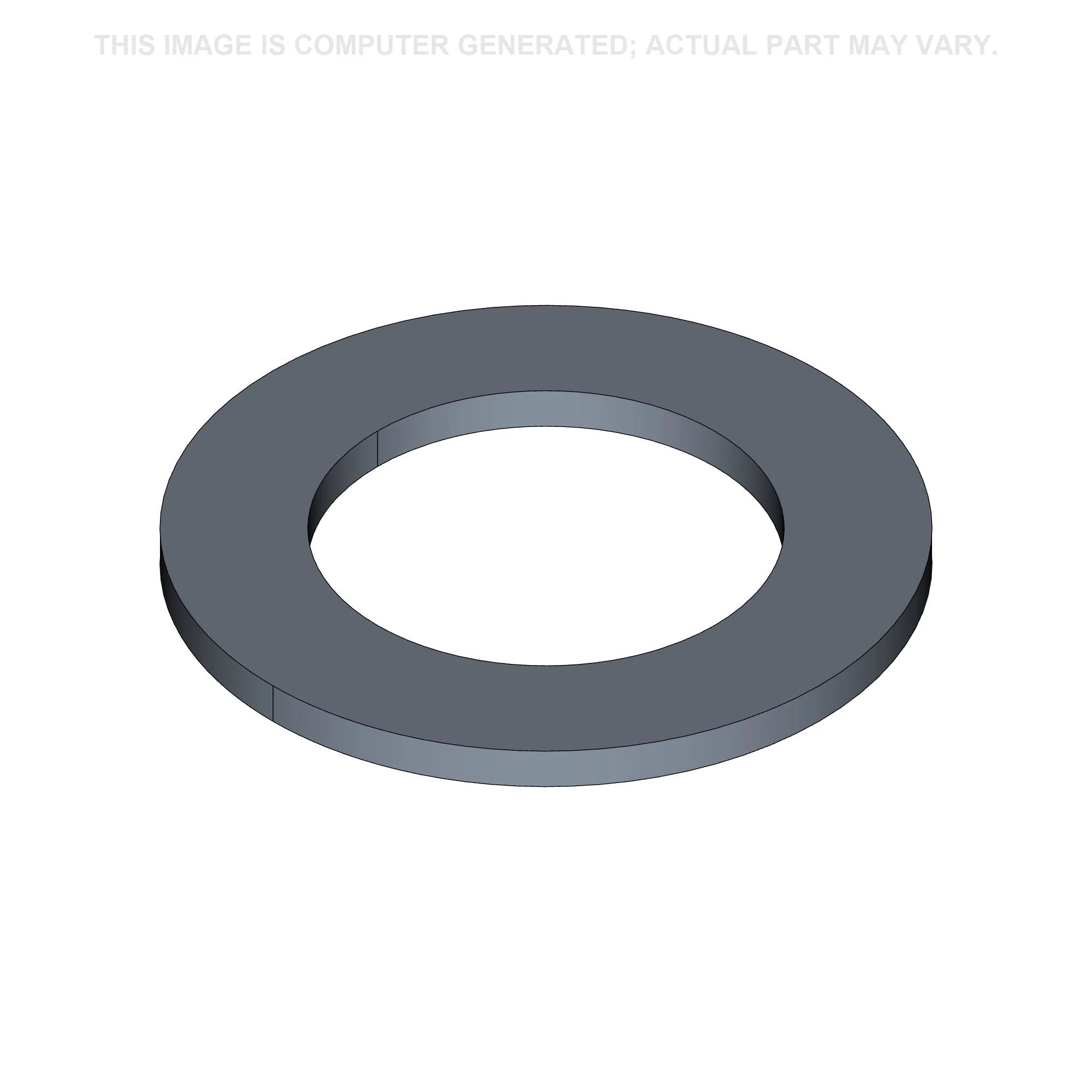

RONDELLE 16.66mm ID x 27mm OD x 1.52mm Thk;Img
Alts
Ref.
33Qté
1Disponibilité
N° de pièce
36800Description
CAM FOLLOWER Ball, 9.525mm ID x 31.75mm OD; Cam RollerImg
Alts
Ref.
34Qté
1Disponibilité
N° de pièce
285072Description
RONDELLE 10.3mm ID x 22.2mm OD x 2.7mm Thk, HTS, ZND;Img
Alts
Ref.
39Qté
1Disponibilité
N° de pièce
86578266Description
BOULON DE CISAILLEME 12-24 x 1 1/2'';Img
Alts
Ref.
41Qté
1Disponibilité
N° de pièce
87569Description
LUBE NIPPLE 45 Degree, 1/4'' NPT x 4/5'' L, Drive;Img
Alts
Ref.
43Qté
2Disponibilité
N° de pièce
222939Description
BAGUE 35.13mm ID x 41.34mm OD x 19.05mm L;Img
Alts
Ref.
44Qté
1Disponibilité
N° de pièce
58147Description
CANON DE CISAILLEMEN 5.9mm ID x 17.36mm OD x 12mm L;Img
Alts
Ref.
52Qté
1Disponibilité
N° de pièce
87972Description
BOLT Hex, 1/2'' - 13 x 2 1/2'', Gr 5;Img
Alts
Ref.
56Qté
2Disponibilité
N° de pièce
710230Description
RIVET Button, 9.53mm OD x 25.4mm L;Img
Alts
Ref.
57Qté
2Disponibilité
N° de pièce
216698Description
COTTER PIN 0.125'' OD x 1.75'' L;Img
Alts
Ref.
58Qté
ARDisponibilité
N° de pièce
638350Description
SPECIAL TOOL; Knife Arm, Used for Adjusting Knife Arm;Not IllustratedImg
Alts
Ref.
59Qté
2Disponibilité
N° de pièce
84382Description
SET SCREW Hex Soc, 5/16''-18 x 5/8'';Img
Alts
Ref.
62Qté
ARDisponibilité
N° de pièce
87016Description
WASHER 0.41'' ID x 0.81'' OD x 0.07'' Thk;Img
Alts
Ref.
64Qté
3Disponibilité
N° de pièce
87361Description
WASHER 0.28'' ID x 0.62'' OD x 0.07'' Thk;Img
Alts
Ref.
65Qté
3Disponibilité
N° de pièce
87845Description
BOLT Hex, 1/4'' - 20 x 2 1/2'', Gr 5;Img
Alts
Ref.
66Qté
1Disponibilité
N° de pièce
87414Description
LUBE NIPPLE FITTING LUBE 1/4-28 SPCL TAP; Used with 24Img
Alts
Ref.
66Qté
1Disponibilité
N° de pièce
571382Description
LUBE NIPPLE 1/4''-28 NPT x 1.62'' lg; Used with 11Img
Alts
Ref.
69Qté
1Disponibilité
N° de pièce
10205810Description
WOODRUFF KEY 4mm x 6.5mm x 15.72mm;Img
Alts
Ref.
70Qté
1Disponibilité
N° de pièce
9636711Description
VIS Hex, 5/16 - 18'' x 2'', Gr 5;Img
Alts
Ref.
71Qté
2Disponibilité
N° de pièce
80681Description
RONDELLE FREIN 5/16'' ID x 19/32'' OD x 1/8'' Thk;Img
Alts
Ref.
73Qté
1Disponibilité
N° de pièce
9635884Description
BOLT Hex, 5/16'' - 18 1'', Full Thd, Gr 5;Img
Alts
Ref.
75Qté
1Disponibilité
N° de pièce
84443Description
SQUARE BOLT 3/8'' - 16 x 3/4'', Gr 2; Indexes Latch, Ref. 45, Head Inside HubImg
Alts
Ref.
78Qté
1Disponibilité
N° de pièce
280266Description
VIS Hex, 3/8'' - 24 x 3/4'', Gr 5, Full Thd; Attaches Ref. 45 LatchImg
Alts
Ref.
79Qté
1Disponibilité
N° de pièce
87122Description
WOODRUFF KEY #128, 5/16'' x 2 1/8'';Img
Alts
Ref.
83Qté
2Disponibilité
N° de pièce
86512812Description
SET SCREW Sq Hd, 5/16'' - 18 x 3/4'', Cup Pt;Img
Alts
