TC56 - MIETITREBBIA - MOD... 00 - GENERALE 07E[01] - COMANDO ALBERO ...
07E[01] - COMANDO ALBERO ECCENTRICO
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Vælg alle
Ref.
Antal
Reservedel #
text.assembly.alts
Beskrivelse
  • 1
    1
    89813073
    POIGNEE;
  • 2
    1
    80423452
    LEVIER; (Incl. fig.3)
  • 3
    2
    382975

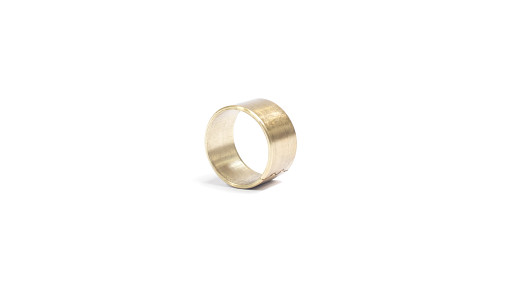

    BAGUE 25h8mm ID x 28H7mm OD x 15mm L;
  • 4
    1
    140103
    FLADSKIVE 26mm ID x 38mm OD x 1mm Thk;
  • 5
    1
    370002

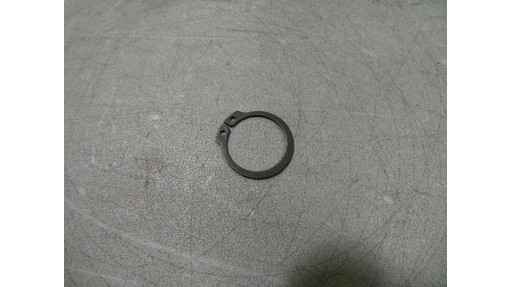

    LÅSERING M25, External;
  • 6
    1
    100038
    CONTRE-ECROU M12 x 1.75, Cl 8;
  • 7
    4
    378245
    ПЛОСКАЯ ШАЙБА 13mm ID x 28.5mm OD x 2.7mm Thk;
  • 8
    1

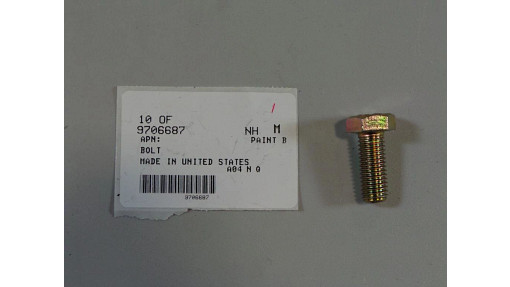

    9706687
    БОЛТ Hex, M12 x 1.75 x 30mm, Cl 8.8, Full Thd;
  • 9
    1
    130006
    SPLITBOLT M4 x 20;
  • 10
    1
    89813071
    TIGE;
  • 11
    1
    422542
    SUPPORT;
  • 12
    1
    322297
    RESSORT;
  • 13
    1
    412126
    CONTRE-ECROU M12 x 1.75;
  • 14
    1

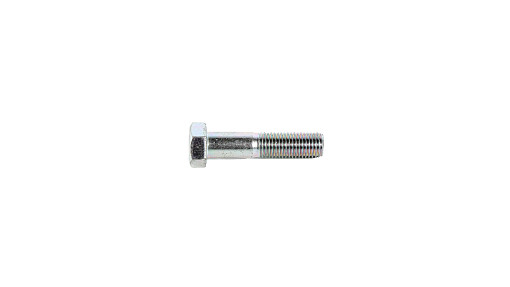

    120092
    VIS Hex, M16 x 2 x 70mm, Cl 8.8;
  • 15
    1
    200072

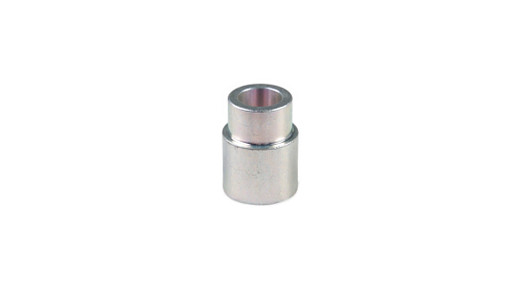

    BAGUE 17mm ID x 30mm OD x 40mm L;
  • 16
    2
    426717
    DEMI-POULIE;
  • 17
    1
    443898
    ROULEMENT A BILLES 25mm ID x 52mm OD x 15mm W;
  • 18
    1
    378246
    RONDELLE 17mm ID x 34mm OD x 3mm Thk;
  • 19
    1
    140048
    RONDELLE BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk;
  • 20
    1

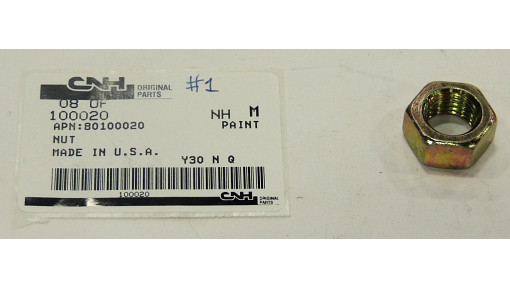

    100020
    ECROU M16 x 2.0, Cl 8;
  • 21
    3
    16043224
    VIS Hex, M8 x 16mm, Cl 8.8;
  • 22
    AR
    322358
    RONDELLE BELLEVILLE M8 Bolt Size x 18mm OD x 1.4mm Thk;
  • 23
    AR
    9706690
    MØTRIK M8 x 1.25, Cl 8;
  • 24
    6
    11106231
    BOLT Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd;
  • 25
    AR
    140045
    BELLEVILLE-SPÆNDSKIV 10mm ID x 22mm OD x 1.6mm Thk;
  • 26
    2
    9511932
    FLADSKIVE;
  • 27
    4
    120069
    BOLT Hex, M10 x 1.5 x 50mm, Cl 8.8;
  • 28
    10
    100016
    MØTRIK M10 x 1.5, Cl 8;
  • 29
    1
    80290102
    PULLEY;
  • 30
    1
    80387469
    BELT, TRANSMISSION;
  • 31
    1
    170011
    CHIAVE; LH only
  • 32
    1
    80422700
    REMSKIVE; LH
  • 32
    1
    751836

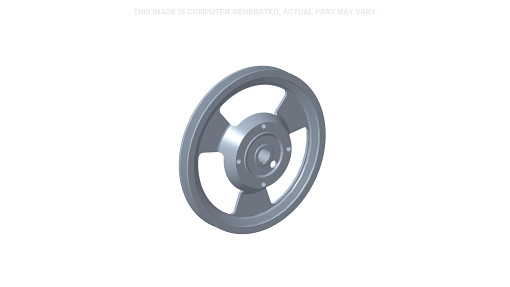

    REMSKIVE; LH,high RPM
  • 33
    3
    444974
    RONDELLE FREIN; LH only
  • 34
    2

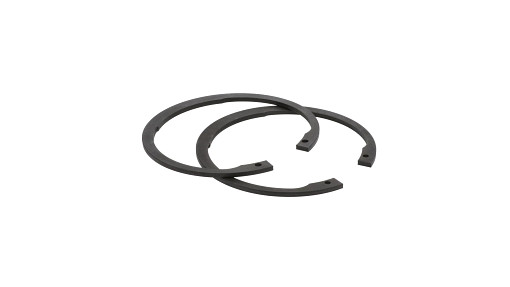

    388294
    SNAP RING M125 x 4mm Thk, Internal;
  • 35
    2
    392106
    LEJEDÆKSEL 81mm ID x 124.5mm OD x 1mm Thk;
  • 36
    2
    410063
    RETÉN;
  • 37
    3
    392105

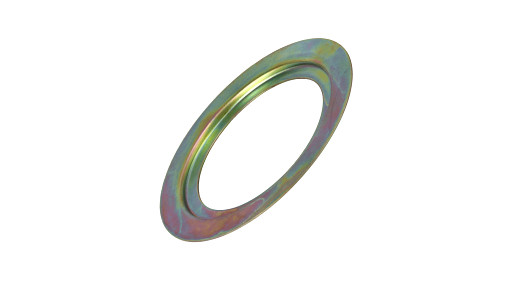

    CUBIERTA DE COJINETE;
  • 38
    2
    370009
    SNAP RING M80, Ext;
  • 39
    2
    210039
    BALL BEARING 80mm ID x 125mm OD x 22mm W;
  • 40
    2
    388427
    RING;
  • 41
    2
    170008

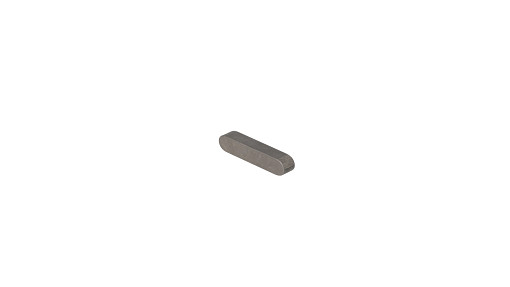

    KILE 8mm W x 40mm OAL;
  • 42
    2
    9504210
    KAM;
  • 43
    1
    321204
    SMØRENIPPEL Straight Con. Head, M6 x 1.0 x 16mm L; LH only
  • 44
    1
    9818440
    TUBE; LH only
  • 45
    2
    9504180
    TUBO;
  • 46
    2

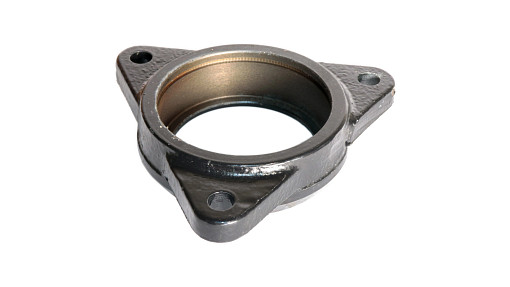

    387566
    BRIDA Bearing, 80mm ID x 99.5mm OD x 31mm;
  • 47
    2

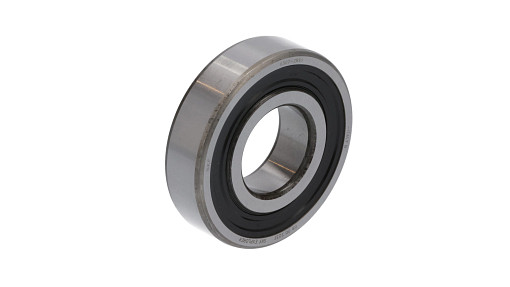

    320557
    KUGLELEJE 35mm ID x 80mm OD x 21mm W;
  • 48
    2

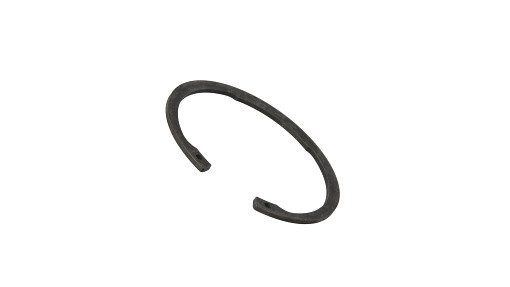

    300633
    ANNEAU D'ARRET M80, Internal;
  • 49
    AR
    43140
    VIS Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd;
  • 50
    1
    89505172
    ARBRE DE COMMANDE; FOR TC52-54 ONLY
  • 50
    1
    9504213

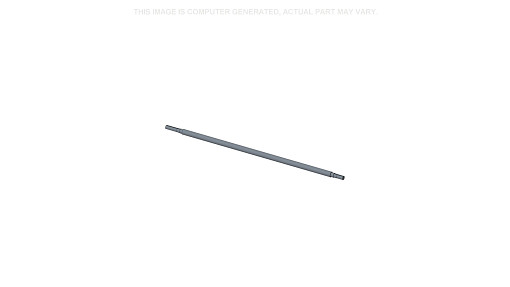

    ARBRE DE COMMANDE; FOR TC56 ONLY
  • 51
    1
    150021
    INGRASSATORE Straight Con. Head, M10 x 1 x 18mm L;
  • 52
    1
    170007
    CHIAVE;
  • 53
    1
    89514532
    POULIE;
  • 54
    2
    120100
    VIS Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd;
  • 55
    1
    89832425
    GUIDE;
  • 56
    2

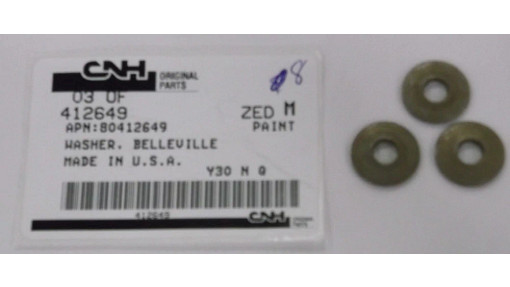

    412649
    RONDELLE BELLEVILLE M6 Bolt Size x 18mm OD x 1.4mm Thk;
  • 57
    2
    15896221
    ECROU Hex, M6 x 1, Cl 10, ZND;
Vælg alle

Select

Ref.

1

Antal

1

Tilgængelighed

Reservedel #

89813073

Beskrivelse

POIGNEE;


Alts

Select

Ref.

2

Antal

1

Tilgængelighed

Reservedel #

80423452

Beskrivelse

LEVIER; (Incl. fig.3)


Alts

Select

Ref.

3

Antal

2

Tilgængelighed

Reservedel #

382975

Beskrivelse

BAGUE 25h8mm ID x 28H7mm OD x 15mm L;


Alts

Select

Ref.

4

Antal

1

Tilgængelighed

Reservedel #

140103

Beskrivelse

FLADSKIVE 26mm ID x 38mm OD x 1mm Thk;


Alts

Select

Ref.

5

Antal

1

Tilgængelighed

Reservedel #

370002

Beskrivelse

LÅSERING M25, External;


Alts

Select

Ref.

6

Antal

1

Tilgængelighed

Reservedel #

100038

Beskrivelse

CONTRE-ECROU M12 x 1.75, Cl 8;


Alts

Select

Ref.

7

Antal

4

Tilgængelighed

Reservedel #

378245

Beskrivelse

ПЛОСКАЯ ШАЙБА 13mm ID x 28.5mm OD x 2.7mm Thk;


Alts

Select

Ref.

8

Antal

1

Tilgængelighed

Reservedel #

9706687

Beskrivelse

БОЛТ Hex, M12 x 1.75 x 30mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

9

Antal

1

Tilgængelighed

Reservedel #

130006

Beskrivelse

SPLITBOLT M4 x 20;


Alts

Select

Ref.

10

Antal

1

Tilgængelighed

Reservedel #

89813071

Beskrivelse

TIGE;


Alts

Select

Ref.

11

Antal

1

Tilgængelighed

Reservedel #

422542

Beskrivelse

SUPPORT;


Alts

Select

Ref.

12

Antal

1

Tilgængelighed

Reservedel #

322297

Beskrivelse

RESSORT;


Alts

Select

Ref.

13

Antal

1

Tilgængelighed

Reservedel #

412126

Beskrivelse

CONTRE-ECROU M12 x 1.75;


Alts

Select

Ref.

14

Antal

1

Tilgængelighed

Reservedel #

120092

Beskrivelse

VIS Hex, M16 x 2 x 70mm, Cl 8.8;


Alts

Select

Ref.

15

Antal

1

Tilgængelighed

Reservedel #

200072

Beskrivelse

BAGUE 17mm ID x 30mm OD x 40mm L;


Alts

Select

Ref.

16

Antal

2

Tilgængelighed

Reservedel #

426717

Beskrivelse

DEMI-POULIE;


Alts

Select

Ref.

17

Antal

1

Tilgængelighed

Reservedel #

443898

Beskrivelse

ROULEMENT A BILLES 25mm ID x 52mm OD x 15mm W;


Alts

Select

Ref.

18

Antal

1

Tilgængelighed

Reservedel #

378246

Beskrivelse

RONDELLE 17mm ID x 34mm OD x 3mm Thk;


Alts

Select

Ref.

19

Antal

1

Tilgængelighed

Reservedel #

140048

Beskrivelse

RONDELLE BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk;


Alts

Select

Ref.

20

Antal

1

Tilgængelighed

Reservedel #

100020

Beskrivelse

ECROU M16 x 2.0, Cl 8;


Alts

Select

Ref.

21

Antal

3

Tilgængelighed

Reservedel #

16043224

Beskrivelse

VIS Hex, M8 x 16mm, Cl 8.8;


Alts

Select

Ref.

22

Antal

AR

Tilgængelighed

Reservedel #

322358

Beskrivelse

RONDELLE BELLEVILLE M8 Bolt Size x 18mm OD x 1.4mm Thk;


Alts

Select

Ref.

23

Antal

AR

Tilgængelighed

Reservedel #

9706690

Beskrivelse

MØTRIK M8 x 1.25, Cl 8;


Alts

Select

Ref.

24

Antal

6

Tilgængelighed

Reservedel #

11106231

Beskrivelse

BOLT Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd;


Alts

Select

Ref.

25

Antal

AR

Tilgængelighed

Reservedel #

140045

Beskrivelse

BELLEVILLE-SPÆNDSKIV 10mm ID x 22mm OD x 1.6mm Thk;


Alts

Select

Ref.

26

Antal

2

Tilgængelighed

Reservedel #

9511932

Beskrivelse

FLADSKIVE;


Alts

Select

Ref.

27

Antal

4

Tilgængelighed

Reservedel #

120069

Beskrivelse

BOLT Hex, M10 x 1.5 x 50mm, Cl 8.8;


Alts

Select

Ref.

28

Antal

10

Tilgængelighed

Reservedel #

100016

Beskrivelse

MØTRIK M10 x 1.5, Cl 8;


Alts

Select

Ref.

29

Antal

1

Tilgængelighed

Reservedel #

80290102

Beskrivelse

PULLEY;


Alts

Select

Ref.

30

Antal

1

Tilgængelighed

Reservedel #

80387469

Beskrivelse

BELT, TRANSMISSION;


Alts

Select

Ref.

31

Antal

1

Tilgængelighed

Reservedel #

170011

Beskrivelse

CHIAVE; LH only


Alts

Select

Ref.

32

Antal

1

Tilgængelighed

Reservedel #

80422700

Beskrivelse

REMSKIVE; LH


Alts

Select

Ref.

32

Antal

1

Tilgængelighed

Reservedel #

751836

Beskrivelse

REMSKIVE; LH,high RPM


Alts

Select

Ref.

33

Antal

3

Tilgængelighed

Reservedel #

444974

Beskrivelse

RONDELLE FREIN; LH only


Alts

Select

Ref.

34

Antal

2

Tilgængelighed

Reservedel #

388294

Beskrivelse

SNAP RING M125 x 4mm Thk, Internal;


Alts

Select

Ref.

35

Antal

2

Tilgængelighed

Reservedel #

392106

Beskrivelse

LEJEDÆKSEL 81mm ID x 124.5mm OD x 1mm Thk;


Alts

Select

Ref.

36

Antal

2

Tilgængelighed

Reservedel #

410063

Beskrivelse

RETÉN;


Alts

Select

Ref.

37

Antal

3

Tilgængelighed

Reservedel #

392105

Beskrivelse

CUBIERTA DE COJINETE;


Alts

Select

Ref.

38

Antal

2

Tilgængelighed

Reservedel #

370009

Beskrivelse

SNAP RING M80, Ext;


Alts

Select

Ref.

39

Antal

2

Tilgængelighed

Reservedel #

210039

Beskrivelse

BALL BEARING 80mm ID x 125mm OD x 22mm W;


Alts

Select

Ref.

40

Antal

2

Tilgængelighed

Reservedel #

388427

Beskrivelse

RING;


Alts

Select

Ref.

41

Antal

2

Tilgængelighed

Reservedel #

170008

Beskrivelse

KILE 8mm W x 40mm OAL;


Alts

Select

Ref.

42

Antal

2

Tilgængelighed

Reservedel #

9504210

Beskrivelse

KAM;


Alts

Select

Ref.

43

Antal

1

Tilgængelighed

Reservedel #

321204

Beskrivelse

SMØRENIPPEL Straight Con. Head, M6 x 1.0 x 16mm L; LH only


Alts

Select

Ref.

44

Antal

1

Tilgængelighed

Reservedel #

9818440

Beskrivelse

TUBE; LH only


Alts

Select

Ref.

45

Antal

2

Tilgængelighed

Reservedel #

9504180

Beskrivelse

TUBO;


Alts

Select

Ref.

46

Antal

2

Tilgængelighed

Reservedel #

387566

Beskrivelse

BRIDA Bearing, 80mm ID x 99.5mm OD x 31mm;


Alts

Select

Ref.

47

Antal

2

Tilgængelighed

Reservedel #

320557

Beskrivelse

KUGLELEJE 35mm ID x 80mm OD x 21mm W;


Alts

Select

Ref.

48

Antal

2

Tilgængelighed

Reservedel #

300633

Beskrivelse

ANNEAU D'ARRET M80, Internal;


Alts

Select

Ref.

49

Antal

AR

Tilgængelighed

Reservedel #

43140

Beskrivelse

VIS Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

50

Antal

1

Tilgængelighed

Reservedel #

89505172

Beskrivelse

ARBRE DE COMMANDE; FOR TC52-54 ONLY


Alts

Select

Ref.

50

Antal

1

Tilgængelighed

Reservedel #

9504213

Beskrivelse

ARBRE DE COMMANDE; FOR TC56 ONLY


Alts

Select

Ref.

51

Antal

1

Tilgængelighed

Reservedel #

150021

Beskrivelse

INGRASSATORE Straight Con. Head, M10 x 1 x 18mm L;


Alts

Select

Ref.

52

Antal

1

Tilgængelighed

Reservedel #

170007

Beskrivelse

CHIAVE;


Alts

Select

Ref.

53

Antal

1

Tilgængelighed

Reservedel #

89514532

Beskrivelse

POULIE;


Alts

Select

Ref.

54

Antal

2

Tilgængelighed

Reservedel #

120100

Beskrivelse

VIS Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

55

Antal

1

Tilgængelighed

Reservedel #

89832425

Beskrivelse

GUIDE;


Alts

Select

Ref.

56

Antal

2

Tilgængelighed

Reservedel #

412649

Beskrivelse

RONDELLE BELLEVILLE M6 Bolt Size x 18mm OD x 1.4mm Thk;


Alts

Select

Ref.

57

Antal

2

Tilgængelighed

Reservedel #

15896221

Beskrivelse

ECROU Hex, M6 x 1, Cl 10, ZND;


Alts
