88 - CAB ROOF
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Выбрать все
Ref.
К-во
Номер детали
text.assembly.alts
Описание
  • 1
    1
    80432774
    КОРОБКА ПРЕДОХРАНИТЕ;
  • 2
    1
    336851
    ПРЕДОХРАНИТЕЛЬ; Fuse, 8 A
  • 3
    2
    354257
    ПРЕДОХРАНИТЕЛЬ; Fuse, 16 A
  • 4
    1
    393901
    ПРЕДОХРАНИТЕЛЬ; Fuse, 25 A
  • 5
    1

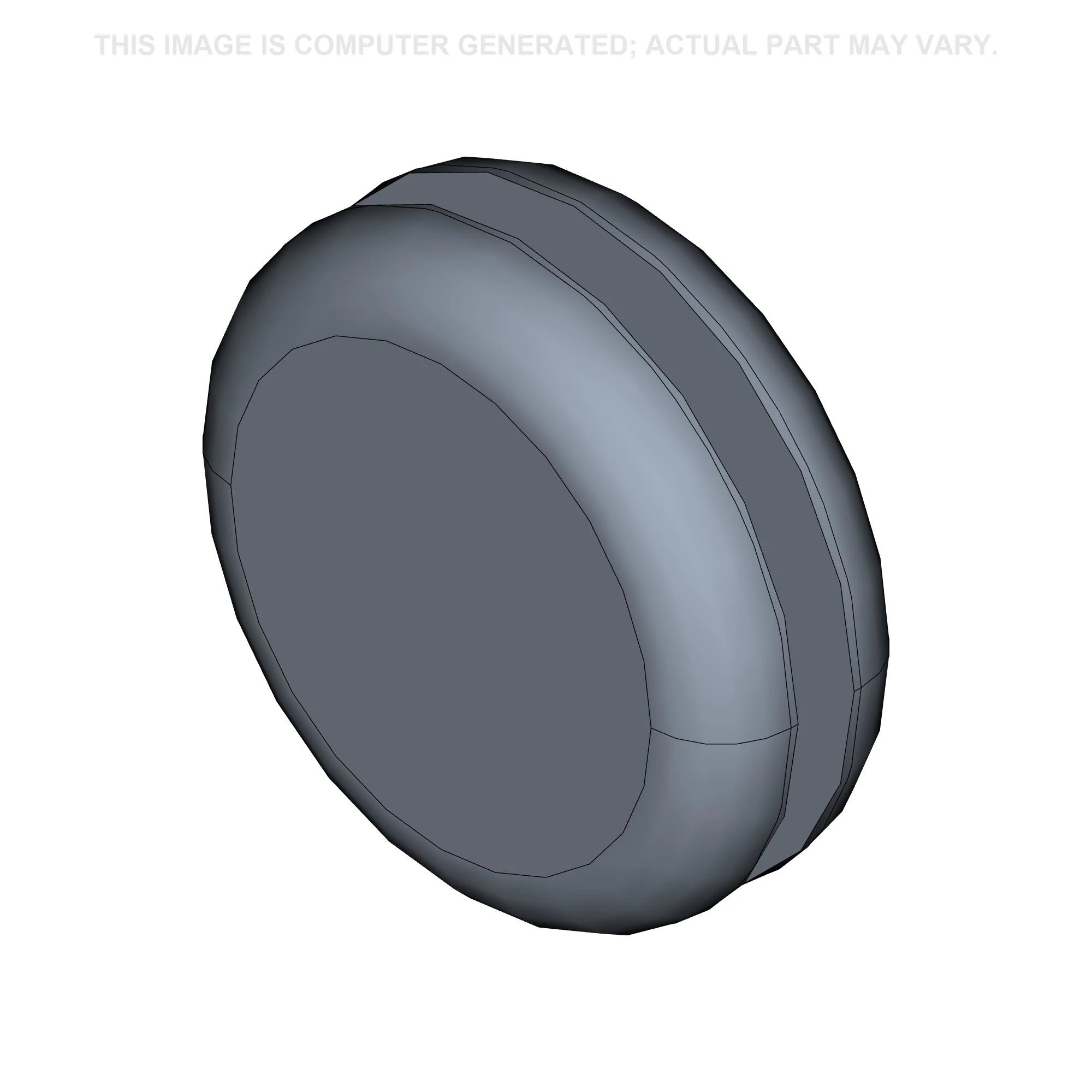

    336456
    ПРОБКА; Rubber plug
  • 6
    1
    80450397
    ТАБЛИЧКА;
  • 7
    1
    80437841
    ПРОБКА; Rubber plug
  • 8
    2
    449910
    РЕШЕТКА; Air vent
  • 9
    2
    80425705
    КРЫШКА;
  • 10
    4
    80120127
    ВИНТ; Hex. cap screw
  • 11
    4
    378246
    ПЛОСКАЯ ШАЙБА 17mm ID x 34mm OD x 3mm Thk; Lockwasher
  • 12
    4
    412066
    КОНТРГАЙКА M16 x 2.0, Cl 8;
  • 13
    1
    80425803
    КАБИНА; Cab roof
  • 14
    1
    80425721
    ПАНЕЛЬ; Screen
  • 15
    AR
    80425653
    ПРОКЛАДКА; Sealing strip As Required
  • 16
    1
    80431668
    ФИЛЬТР; 1st filter
  • 17
    1
    NS
    НЕ ОБСЛУЖИВАЕТСЯ; Cover Not Serviced
  • 18
    1
    80432778
    ПРОКЛАДКА; Sealing strip
  • 19
    1
    80432919
    ФИЛЬТР; 2nd filter Accessory on all cab's
  • 20
    1
    80913821
    КРЫШКА; Insulation
  • 21
    1
    80913819
    КРЫШКА; Insulation
  • 22
    1
    80913820
    КРЫШКА; Insulation
  • 23
    1
    80913823
    КРЫШКА; Insulation, RH
  • 24
    1
    80913822
    КРЫШКА; Insulation, LH
  • 26
    1

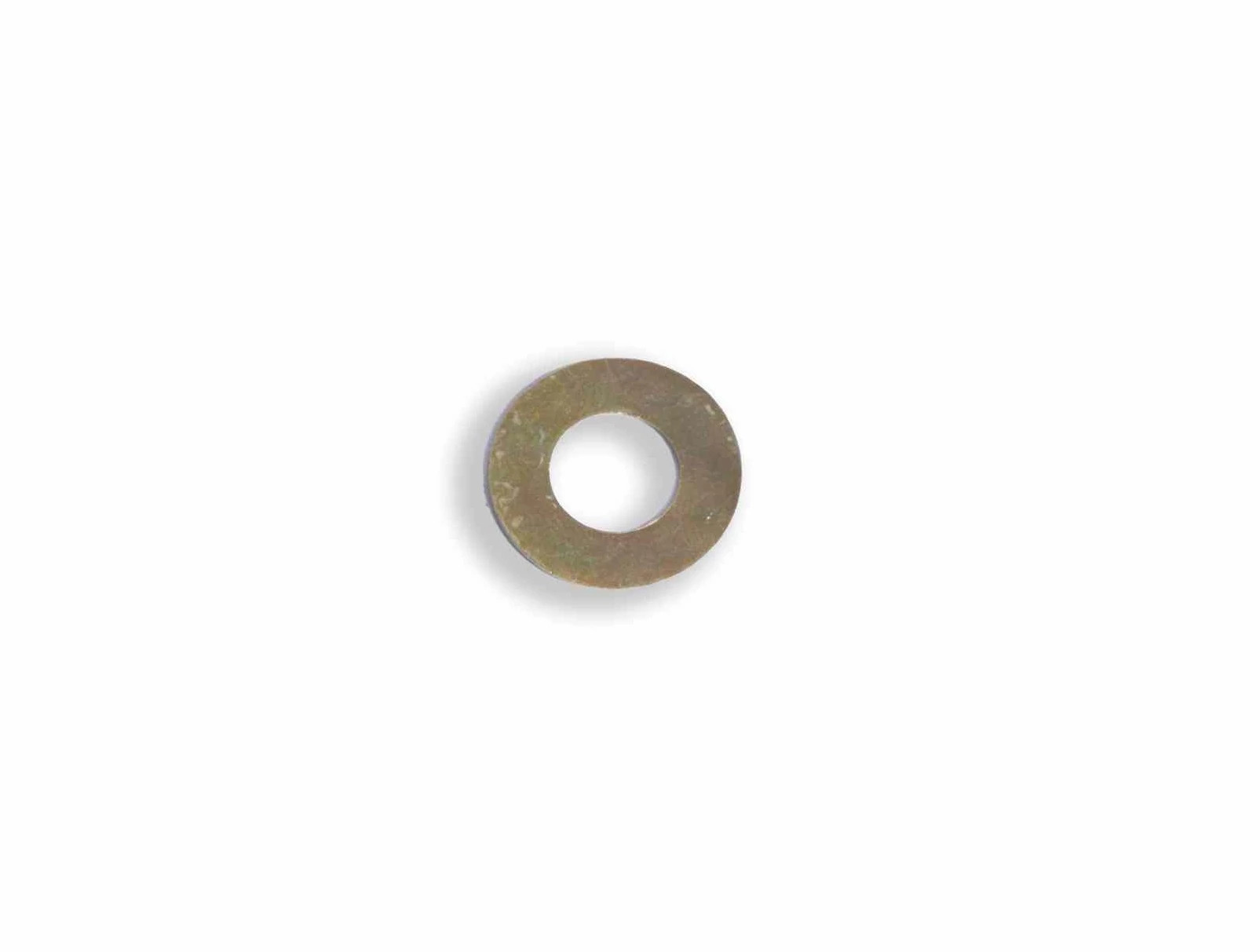

    331171
    ПЛОСКАЯ ШАЙБА 8.2mm ID x 16mm OD x 0.5mm Thk; Spring washer
  • 27
    1

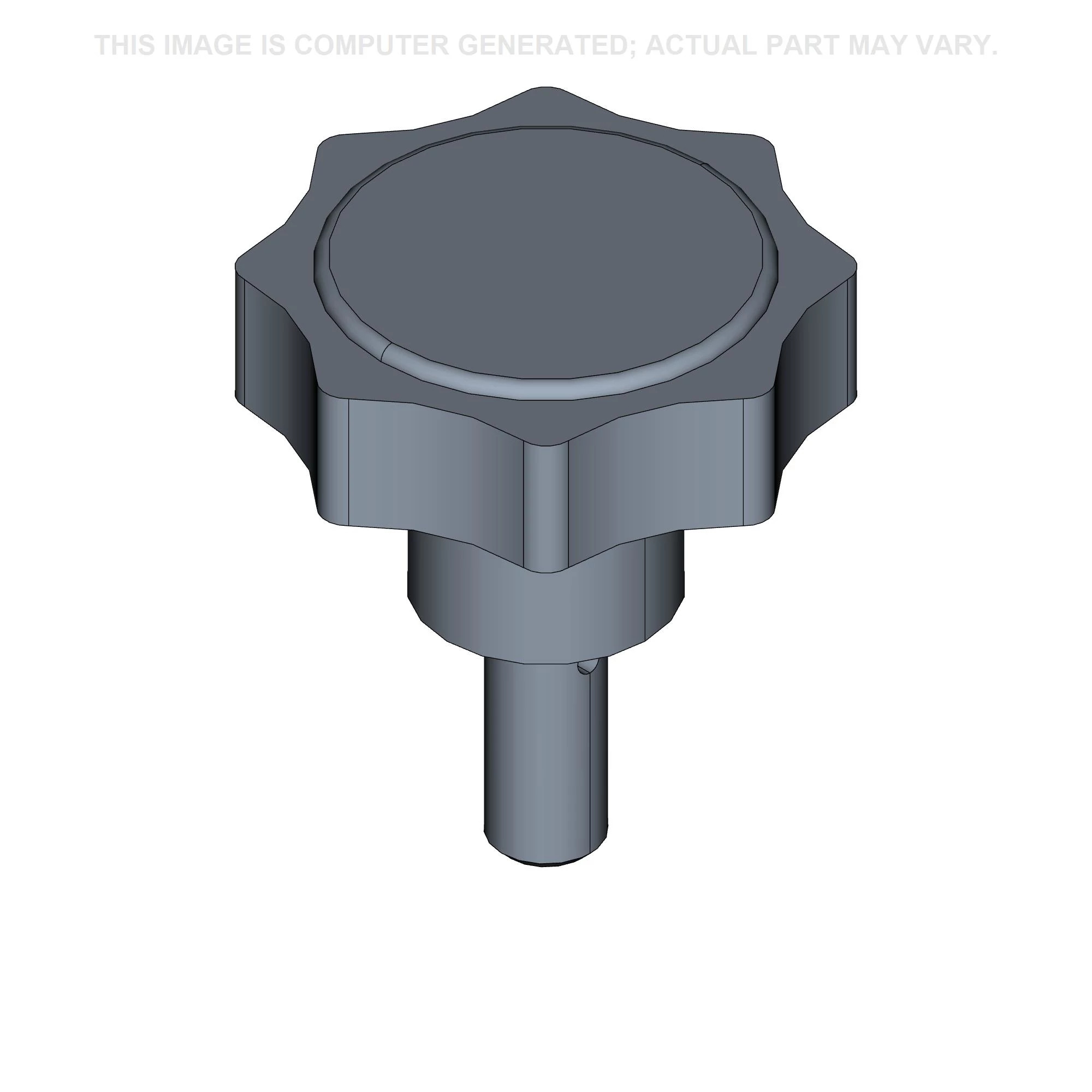

    436054
    РУКОЯТКА; Knob
  • 28
    1
    425924
    ПЛАФОН; Roof light
  • 29
    2
    470016
    ЛАМПОЧКА 12V, 10W; Bulb
  • 30
    1
    80450182
    СУППОРТ; Bracket
  • 31
    1
    80432882
    ПРОБКА; Plug
  • 32
    1
    80446845
    ПЕРЕКЛ ОЧИСТ ВЕТР СТЕКЛА; Switch (for wiper)
  • 33
    1
    80444187
    ВЫКЛЮЧАТЕЛЬ; Switch (for vent unit)
  • 34
    1
    80431639
    ХОМУТ; Bracket, RH
  • 35
    1
    80431640
    ХОМУТ; Bracket, LH
  • 36
    1
    410759
    КРЫЛЬЧАТКА; Ventilation unit Includes figs. 37,38 and 39
  • 37
    1
    430413
    ВЕНТИЛЯТОР; Blower wheel
  • 38
    1
    430411
    ЭЛЕКТРИЧЕСКИЙ ДВИГАТ; Blower motor assy
  • 39
    1
    430412
    ВЕНТИЛЯТОР; Blower wheel
  • 40
    2
    425722
    ПЛАСТИНА; Gasket
  • 41
    8
    425943
    УПЛОТНИТЕЛЬНОЕ КОЛЬЦ; Sealing strip
  • 42
    1
    80431638
    КРЫШКА; plate
  • 43
    1
    80436489
    ТАБЛИЧКА; Decal
  • 44
    1
    80425800
    КРЫШКА;
  • 45
    1
    80431682
    КАНАТ; Cord
  • 46
    1
    80431034
    СУППОРТ; Bracket
  • 47
    2
    80425714
    ЩЕТКА КОММУТАТОРА; Brush sealing
  • 48
    1
    437735
    СУППОРТ; Bracket
  • 49
    1
    274539
    ОТРАЖАТЕЛЬ; Vent deflector
  • 50
    1
    80913818
    КРЫШКА; Insulation
  • 51
    1
    411809
    ПРОХОДНАЯ ВТУЛКА; Rubber grommet
  • 52
    2
    80431374
    СТЕРЖЕНЬ;
  • 53
    10
    130042
    СТОПОРНЫЙ ШТИФТ; Roll pin
  • 54
    15
    378244
    ПЛОСКАЯ ШАЙБА 10.5mm ID x 24mm OD x 2mm Thk;
  • 55
    4
    355988
    ПРУЖИНА; Spring
  • 56
    2
    16043224
    БОЛТ Hex, M8 x 1.25 x 16mm, Full Thd, Cl 8.8, DAC;
  • 57
    2

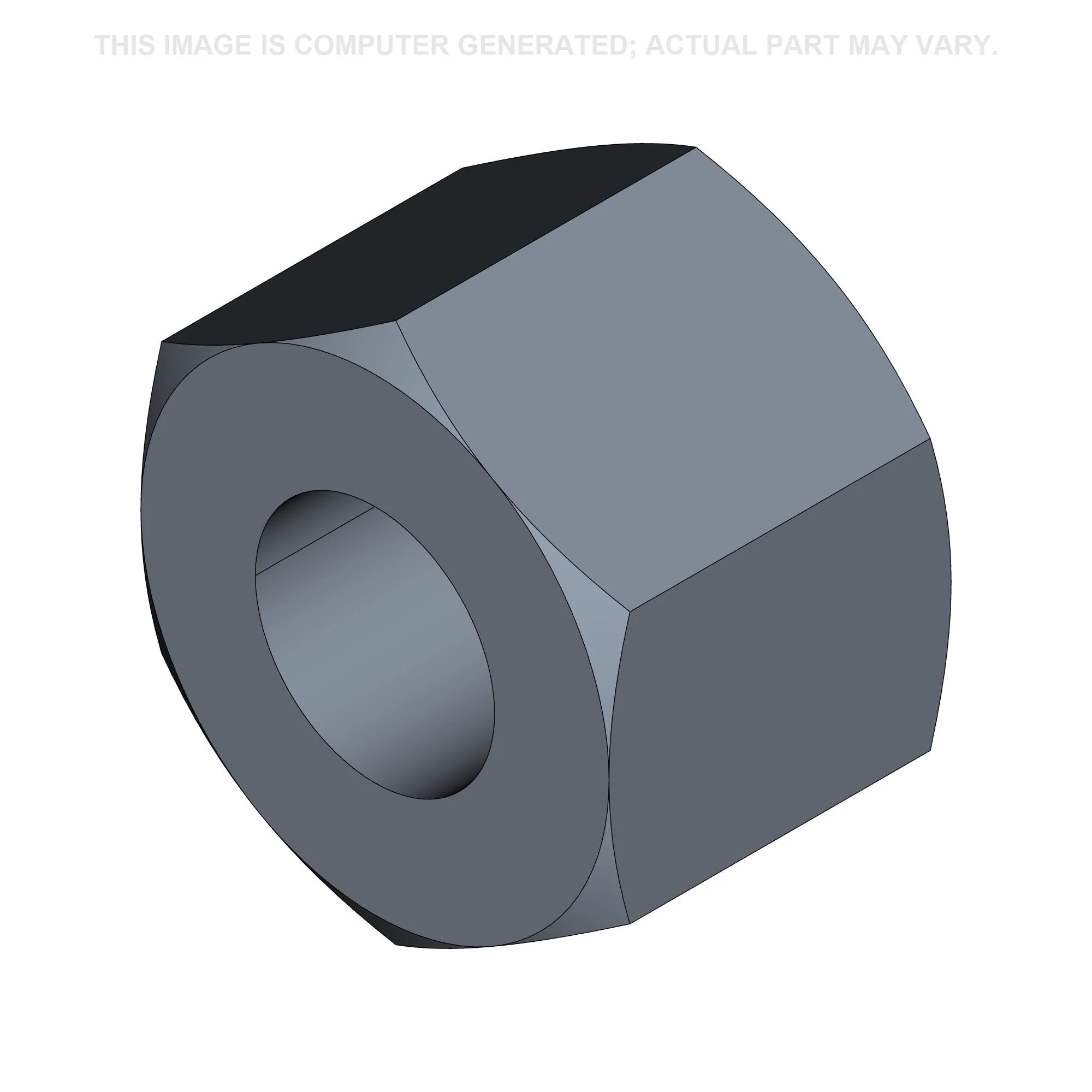

    412250
    КОНТРГАЙКА M8 x 1.25, Cl 8;
  • 58
    1
    80431377
    РЫЧАГ; Handgrip 1st filter
  • 59
    1
    80432916
    РЫЧАГ; Handgrip 2nd filter - Accessory on all cab's
  • 60
    1
    80431372
    СУППОРТ; Filter support 1st filter
  • 61
    1
    80432917
    СУППОРТ; Filter support 2nd filter - Accessory on all cab's
  • 62
    4
    80431375
    ШАРНИР; support
  • 63
    8
    300399
    ШПЛИНТ; Cotter pin
  • 64
    4
    80410940
    ШТИФТ; Pivot pin
  • 65
    1
    335315
    ПРОХОДНАЯ ВТУЛКА; Grommet
  • 66
    4
    120098
    БОЛТ Hex, M5 x 0.8 x 20mm, Cl 8.8, Full Thd, ZND;
  • 67
    6
    140014
    ПЛОСКАЯ ШАЙБА M5 x 10mm OD x 1mm Thk;
  • 69
    25
    80120099
    БОЛТ Hex, M6 x 16, 8.8;
  • 70
    60
    140015
    ПЛОСКАЯ ШАЙБА 6.4mm ID x 14mm OD x 1.6mm Thk;
  • 71
    35
    15896221
    ГАЙКА Hex, M6 x 1, Cl 10, ZND;
  • 72
    5
    86507486
    БОЛТ С КВАДР. ПОДГОЛ M8 x 1.25 x 20mm, Cl 8.8;
  • 73
    4
    86629542
    КОНТРГАЙКА Hex, M8 x 1.25, Cl 8, ZND;
  • 74
    1
    80436217
    КРЫШКА; Cover
  • 25
    1
    130002
    ШПЛИНТ; Cotter pin
  • 75
    3

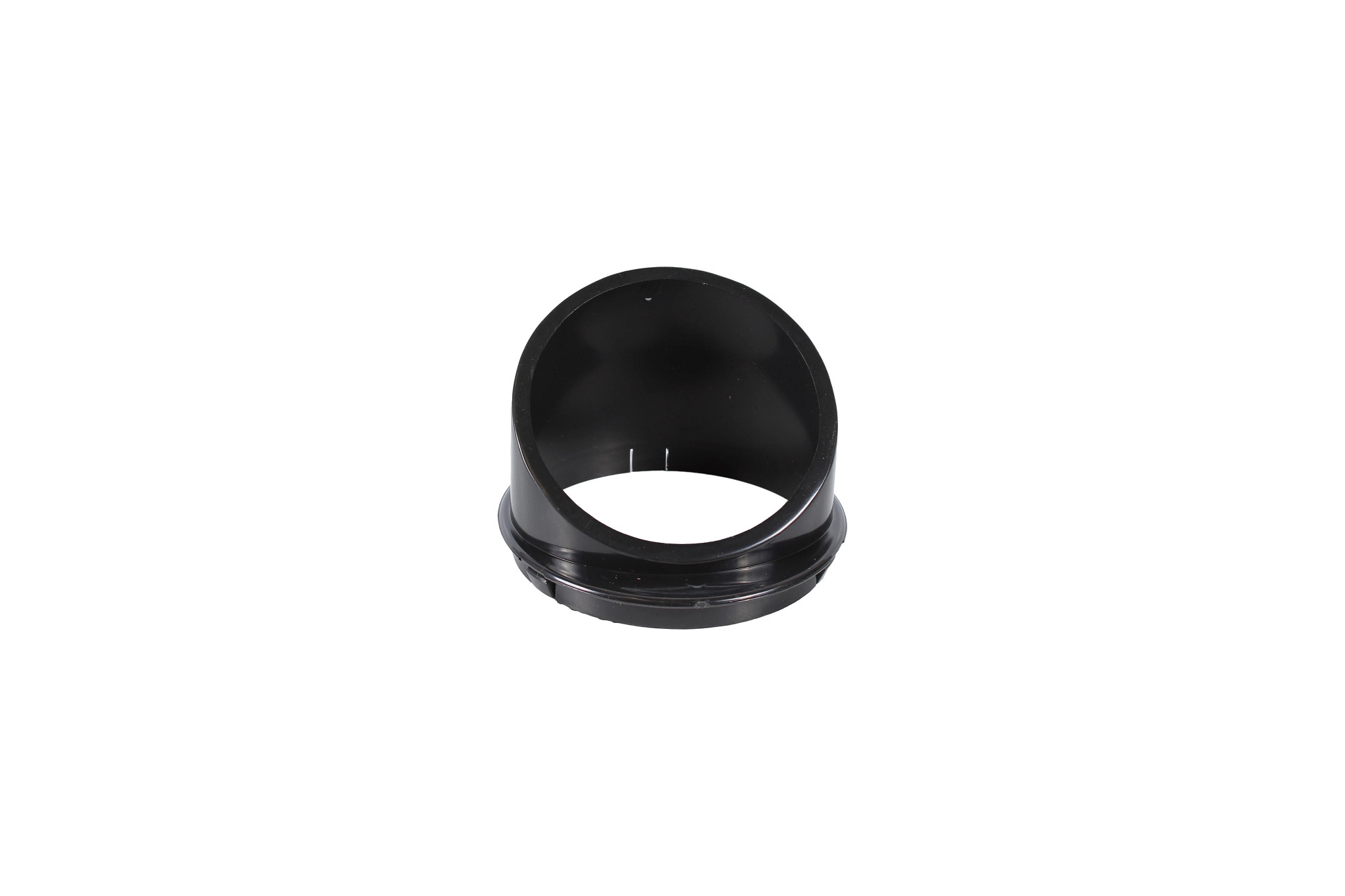

    274544
    КРЫШКА; Ventilation support
  • 76
    1
    130173
    ПРОХОДНАЯ ВТУЛКА; Rubber grommet
  • 68
    6
    86508813
    ГАЙКА Hex, M5 x 0.8, Cl 8, ZND;
