05.16[01] - CHAÎNE D’ELEVATEUR A GRAINS
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    417786
    PIGNON;
  • 2
    2
    370003
    CIRCLIP M30, Ext, PHC;
  • 3
    1
    9819822

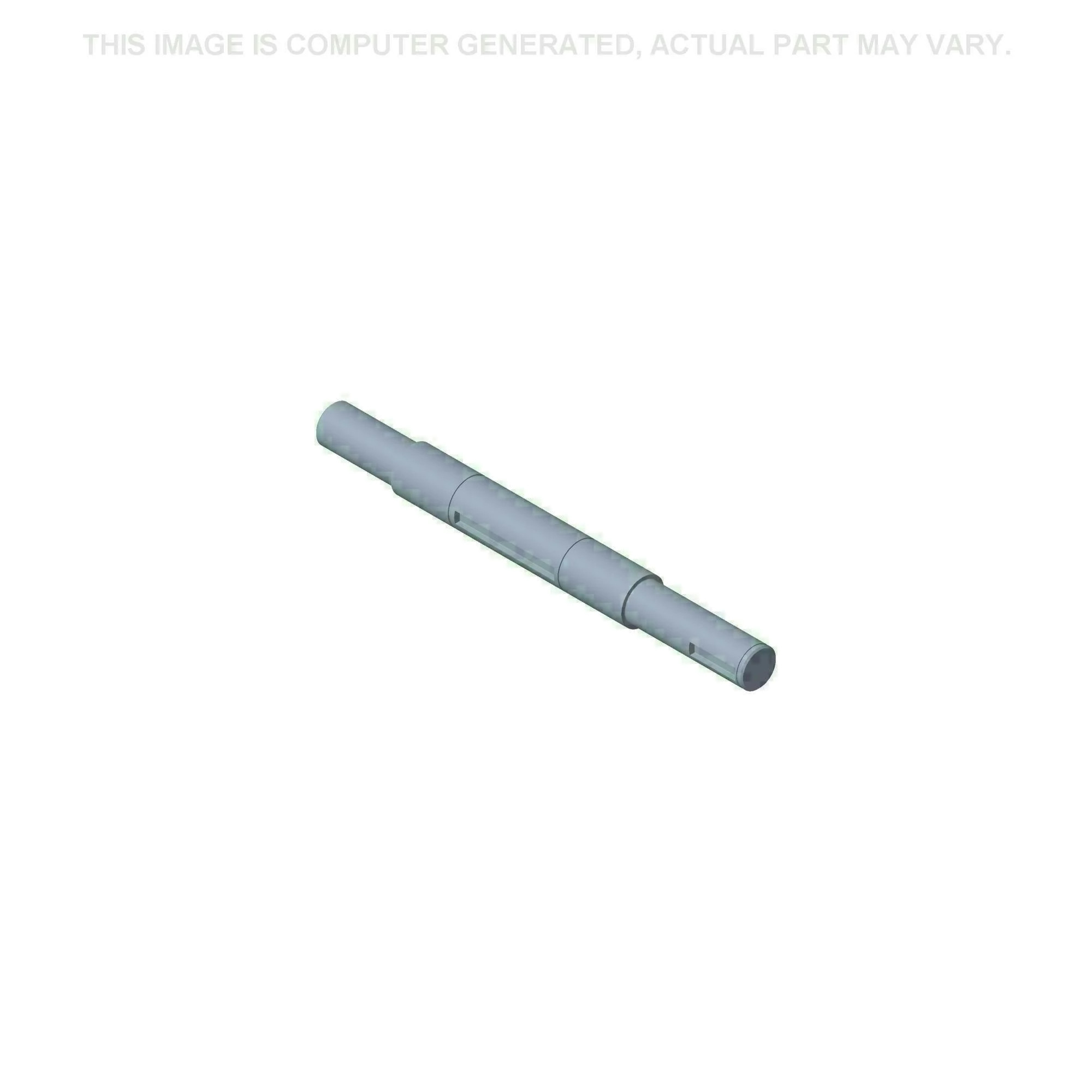

    ARBRE; FOR TX66-67-68 ONLY
  • 3
    1
    9831279
    ARBRE; FOR TX62-63-64-65 ONLY
  • 4
    2
    170011
    CLE;
  • 5
    1
    412660
    BROCHE 6mm OD x 45mm L, Slotted;
  • 6
    1
    417785
    PIGNON;
  • 7
    1
    9837056
    CHAINE; (8 to 10);FOR TX66-68 ONLY; (SN Break) Up to C4450
  • 7
    1
    84015232
    CHAINE CA550, 105 Links x 41.4mm = 4347mm; (8 to 10);FOR TX66-67-68 ONLY; (SN Break) From D4450
  • 7
    1
    84017638
    CHAINE 105 Links x 41.4mm = 4347mm; (8 to 10);FOR TX62-63-64-65 ONLY
  • 8
    1
    84015227
    CHAINE CA550, 105 Links x 41.4mm = 4347mm; (11 to 14)
  • 9
    26
    84015241
    PLAQUE; FOR TX66-67-68 ONLY
  • 9
    26
    84017656
    PLAQUE; FOR TX62-63-64-65 ONLY
  • 10
    26
    9835453
    PALETTE; FOR TX66-67-68 ONLY
  • 10
    26
    84004821
    PATIN EN CAOUTCHOUC; FOR TX62-63-64-65 ONLY
  • 11
    52
    43278
    MAILLON DE CHAINE Hex, M16 x 70mm, Cl 10.9;
  • 12
    26
    84017435
    MAILLON Chain;
  • 13
    2
    40242
    MAILLON 41.4mm Pitch;
  • 14
    26
    40241
    MAILLON 41.4mm Pitch;
  • 15
    2
    86977786
    VIS Hex, M6 x 1 x 25mm, Cl 8.8;
  • 16
    2
    140040
    RONDELLE 6.6mm ID x 22mm OD x 2mm Thk, CST, ZND;
  • 17
    2
    353308
    ECROU Hex, M6 x 1, Cl 8, ZND;
