L3915U - MX LOADER (11/21... 35 - СИСТЕМЫ ГИДРАВЛИКИ 35.100.060[03] - FAST LOC...
35.100.060[03] - FAST LOCK SYSTEM - EURO/SMS
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Выбрать все
Ref.
К-во
Номер детали
text.assembly.alts
Описание
  • 1
    1
    44923364
    ВАЛ SHAFT; RAM - D20X12 C200
  • 2
    1
    44923365
    КРОНШТЕЙН SUPPORT BRACKET; SUPPORT
  • 3
    1
    44923366
    КРОНШТЕЙН SUPPORT BRACKET; SUPPORT
  • 4
    2
    44923367
    ШТИФТ PIN; PIN

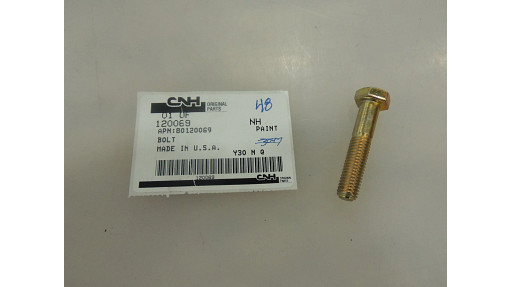

  • 5
    2
    120069
    БОЛТ Hex, M10 x 1.5 x 50mm, Cl 8.8; SCREW - HM10 X 50 P:1.5 8.8 ZBJ
  • 6
    6
    100037
    КОНТРГАЙКА M10 x 1.5, Cl 8; LOCK NUT - HFR M10
  • 7
    1
    120070
    БОЛТ Hex, M10 x 1.5 x 60mm, Cl 8.8; SCREW - HM 10 X 60 P:1.5 8.8 ZBJ

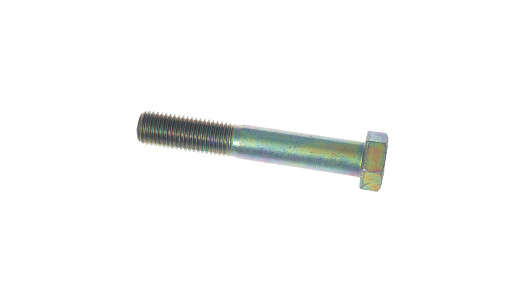

  • 8
    1
    412427
    БОЛТ Hex, M20 x 2.5 x 130mm, Cl 8.8; SCREW - HM20 X 130 P:2.5 10.9 ZBJ

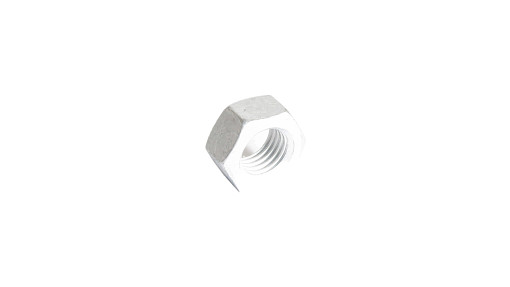

  • 9
    1
    12163524
    ГАЙКА Hex, M20 x 2.5, Cl 10; NUT - HM20 P:2.5 8.8 ZBJ
  • 10
    2
    NSS
    НЕ ПРОДАНА ОТДЕЛЬНАЯ; LOCKWASHER
  • 11
    2
    44923200
    РАСПОРКА SPACER D30XD20X80; SPACER - D22XD30 LG80
  • 12
    1
    44923368
    КРОНШТЕЙН BRACKET; PROTECTIVE SHEET METAL
  • 13
    1
    43127
    БОЛТ Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd; SCREW - HM8 X 25 P:1.25 8.8 ZBJ

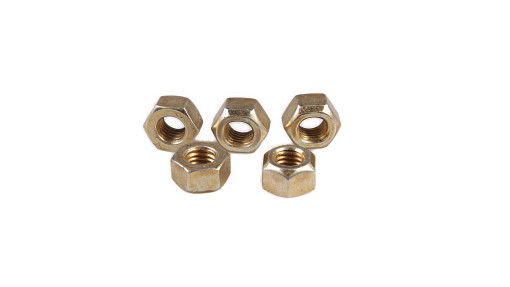

  • 14
    2
    68841
    КОНТРГАЙКА M8 x 1.25, Cl 8; LOCK NUT - HFR M8 P:1.25 8.8 ZBJ
  • 15
    2
    100016
    ГАЙКА M10 x 1.5, Cl 8; NUT - HM10 P:1.5 8.8 ZBJ
  • 16
    1
    44923195
    ТАБЛИЧКА DECAL WARNING; SAFETY STICKER
  • 17
    1
    44923121
    КЛЕЙ ADHESIVE STRIP FAST LOCK; FAST-LOCK ADHESIVE
  • 18
    2
    44923126
    КОЛЕНО UNION UM/8-1/8G D0.8; UNION - UM/8-1/8G D0.8
  • 19
    1
    44923122
    ЭЛЕКТРОМАГНИТ КЛАПАН VALVE SOLENOID FAST LOCK; SOLENOID VALVE (FAST-LOCK, T LOADER) - 2/2
  • 20
    1
    44923369
    КРОНШТЕЙН BRACKET; PROTECTIVE SHEET METAL
  • 21
    1
    44923124
    КОЛЕНО UNION; UNION - UM / 12 - 3/8 G + JOINT
  • 22
    1
    44923107
    ФИТТИНГ ADAPTOR; ADAPTOR - A / M3/8G - ET12 + JOINT

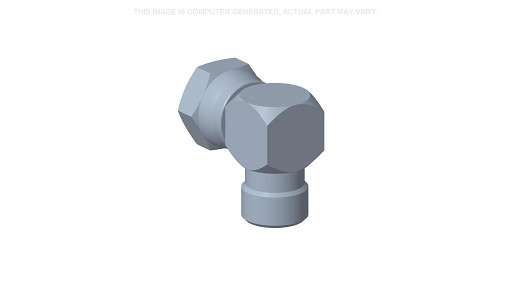

  • 23
    2
    47742161
    КОЛЕНО; ELBOW - CET / M12 - ET12 (90)

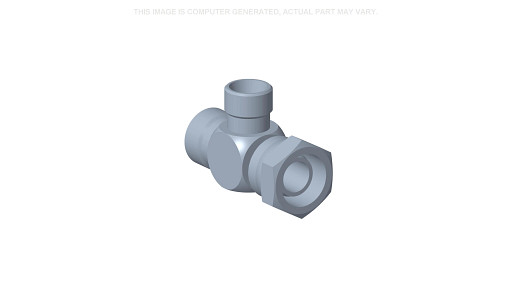

  • 24
    2
    47742165
    ФИТТИНГ; TEE-FITTING - TR / ET15 - M12 - M15
  • 25
    1
    44924046
    УПЛОТНИТЕЛЬНОЕ КОЛЬЦ SEALING RING; BS SEALING RING - BS D 17
  • 26
    1
    44923370
    ШЛАНГ HOSE 1/4 1T ET8 (90)/ ET12 LG 600; HOSE - 1/4 1T ET8 (90')/ ET12 LG 600
  • 27
    1
    44923127
    ШЛАНГ HOSE 1/4 1T ET8 (90) / ET12 / 450; HOSE - 1/4 1T ET8 (90') / ET12 / 450
  • 28
    6
    82001040
    МНОГОЖИЛ. ПЛОСКИЙ ШЛ BLACK PLASTIC STRAP 178 X 4.8; PLASTIC STRAP - 178 X 4.8
  • 29
    1
    44923359
    ЖГУТ ПРОВОДОВ HARNESS WIRE; 3, 4 FCT WIRING LOOM

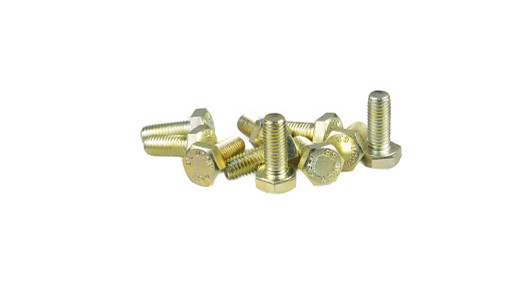

  • 30
    2
    43139
    БОЛТ M10 x 1.5, 25mm L Cl8.8 Full Thread; SCREW - HM 10 X 25 P:1.5 8.8 ZBJ
